Установка для производства нетканого материала из нитей основы и утка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

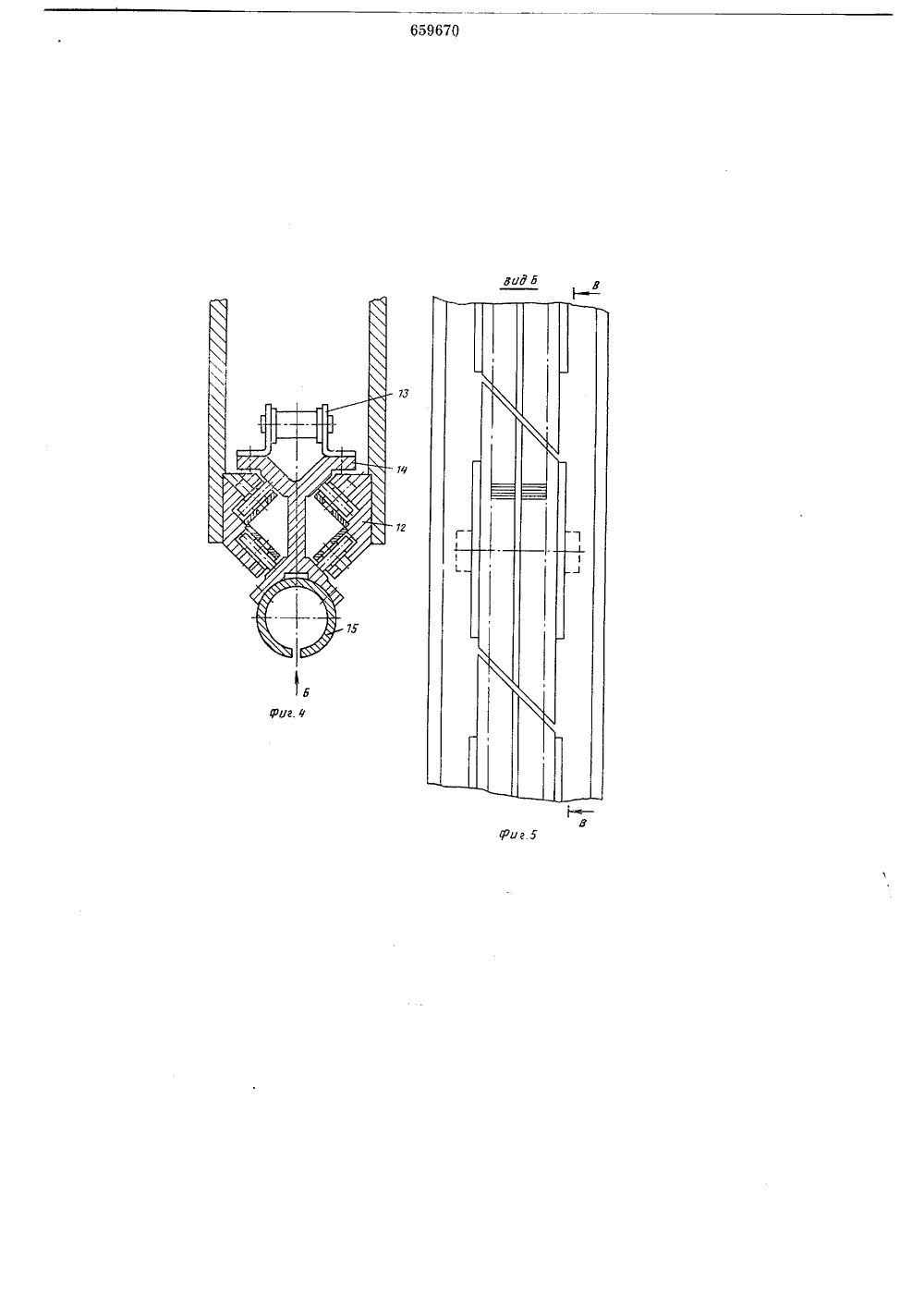

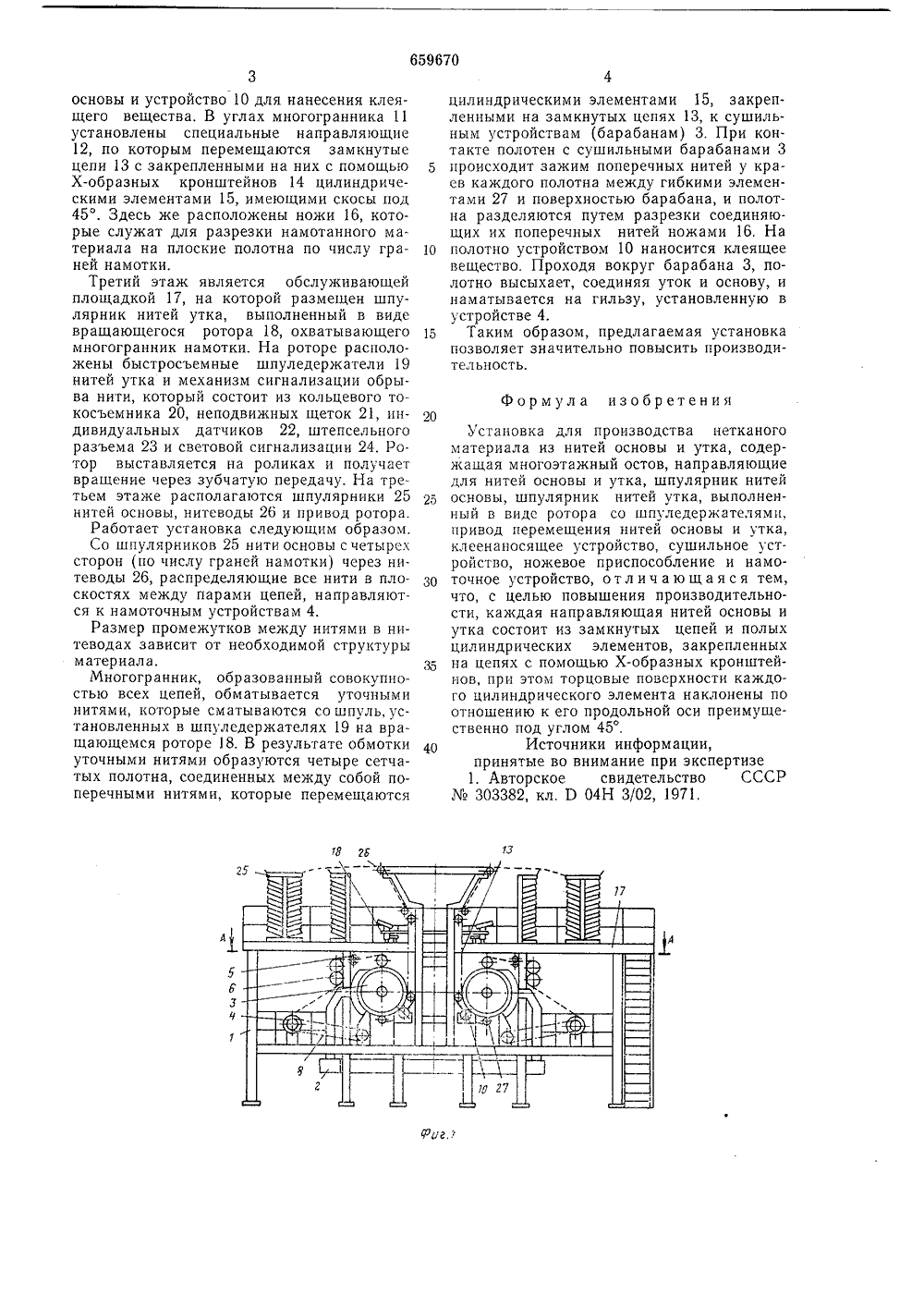

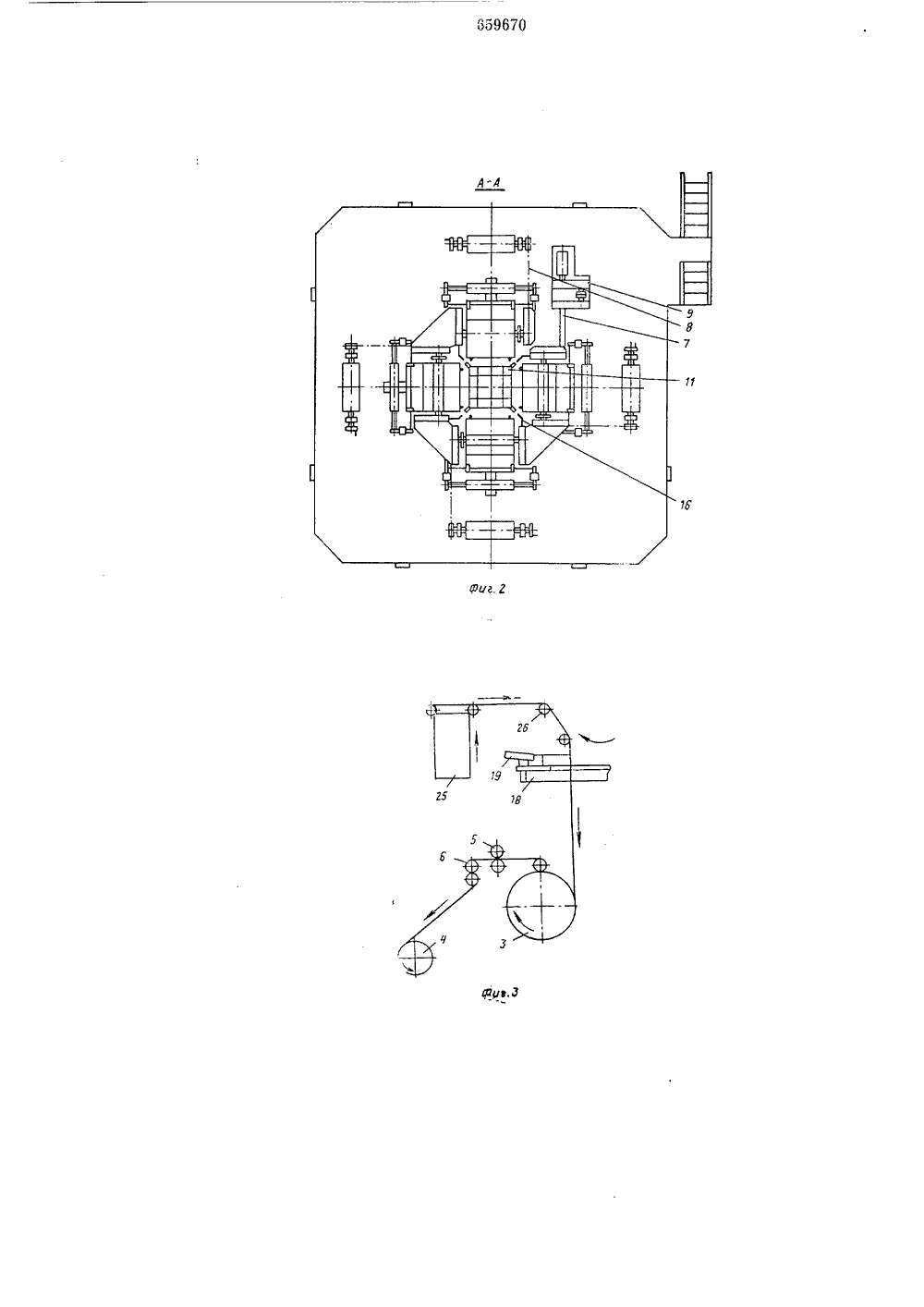

(22) Заявлено 21.01,77 (21) 2446071/2с присоединением заявки Мо 1) М. Кл.аР 04 Н 3/02 сударственный комите(088.8) юллетень Ке по делам изобретений ткрытнй 5) Дата опубликования описания 30.04.. Я, Ойфа Бабий 1) Заявите Экспериментальное проектно-конструкторское и технологичебюро Стройпластик 54) УСТАНОВКА ДЛЯ ПРОИЗВОДСТВА НЕТКАНОГО МАТЕРИАЛА ИЗ НИТЕЙ ОСНОВЫ И УТКАтигается тем, чтоитей основы и ут Изобретение относится к текстильной промышленности, в частности к производству нетканых матсриалов из нитей основы и утка.Известна установка для производства не тканого материала из нитей основы и утка, содержащая многоэтажный остов, направляющие для нитей основы и утка, шпулярник нитей основы, шпулярник нитей утка, выполненный в виде ротора со шпуледер жателями, привод перемещения нитей основы и утка, клеенаносящее, сушильное и намоточное устройства, ножевое приспособление 1.В данной установке направляющие ни тей основы и утка выполнены в виде бесконечных тросов с наружной оплеткой, расположенных в углах многогранника. Такая конструкция не обеспечивает бесперебойной работы установки, так как под действием 20 постоянной нагрузки тросы вытягиваются (нарушаются их замковые соединения), а оплетка от постоянного трения по многограннику быстро разрушается, что в конечном счете приводит к частым остановкам 25 для замены разрушившихся тросов.Цель изобретения - повышение производительности установки.Поставленная цель доскаждая направляющая н ка состоит из замкнутых цепеи и полых цилиндрических элементов, закрепленных на цепях с помощью Х-образных кронштейнов, при этом торцовые поверхности каждого цилиндрического элемента наклонены по отношению к его продольной оси преимущественно под углом 45,На фиг. 1 изображена предлагаемая установка, общий вид (без переднего барабана и шпулярников); на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - схема движения нитей основы и утка; на фиг. 4 - элемент замкнутой цепи; на фиг. 5 - вид по стрелке Б на фиг. 4; на фиг. 6 - разрез В - В на фиг. 5; на фиг, 7 - шпуледержатель ротора; на фиг. 8 - разрез Г - Г на фиг. 7.Установка содержит трехэтажную металлическую конструкцию 1, на первом этаже которой расположено вентиляционное устройство 2, а на втором этаже - сушильные устройства 3, устройства 4 для намотки готового материала, устройства 5 для обрезки бахромы и тянущие устройства 6. Эти устройства соединены с распределительным валом 7 цепными передачами 8. Регулируемые муфты в устройствах намотки обеспечивают постоянное натяжение наматываемого материала. На втором этаже также установлены привод 9 перемещения нитей659670 20 18 гг 3основы и устройство 10 для нанесения клея- щего вещества, В углах многогранника 11 установлены специальные направляющие 12, по которым перемещаются замкнутые цепи 13 с закрепленными на них с помощью Х-образных кронштейнов 14 цилиндрическими элементами 15, имеющими скосы под 45. Здесь же расположены ножи 16, которые служат для разрезки намотанного материала на плоские полотна по числу граней намотки.Третий этаж является обслуживающей площадкой 17, на которой размещен шпулярник нитей утка, выполненный в виде вращающегося ротора 18, охватывающего многогранник намотки. На роторе расположены быстросъемные шпуледержатели 19 нитей утка и механизм сигнализации обрыва нити, который состоит из кольцевого токосъемника 20, неподвижных щеток 21, индивидуальных датчиков 22, штепсельного разъема 23 и световой сигнализации 24. Ротор выставляется на роликах и получает вращение через зубчатую передачу. На третьем этаже располагаются шпулярники 25 нитей основы, нитеводы 26 и привод ротора.Работает установка следующим образом.Со шпулярников 25 нити основы с четырех сторон (по числу граней намотки) через нитеводы 26, распределяющие все нити в плоскостях между парами цепей, направляются к намоточным устройствам 4.Размер промежутков между нитями в нитеводах зависит от необходимой структуры материала.Многогранник, образованный совокупностью всех цепей, обматывается уточными нитями, которые сматываются со шпуль, установленных в шпуледержателях 19 на вращающемся роторе 18. В результате обмотки уточными нитями образуются четыре сетчатых полотна, соединенных между собой поперечными нитями, которые перемещаются цилиндрическими элементами 15, закрепленными на замкнутых цепях 13, к сушильным устройствам (барабанам) 3. При контакте полотен с сушильными барабанами 3 5 происходит зажим поперечных нитей у краев каждого полотна между гибкими элементами 27 и поверхностью барабана, и полотна разделяются путем разрезки соединяющих их поперечных нитей ножами 16. На 10 полотно устройством 10 наносится клеящеевещество, Проходя вокруг барабана 3, полотно высыхает, соединяя уток и основу, и наматывается на гильзу, установленную в устройстве 4.15 Таким образом, предлагаемая установкапозволяет значительно повысить производительность. Формула изобретения Установка для производства нетканогоматериала из нитей основы и утка, содержащая многоэтажный остов, направляющиедля нитей основы и утка, шпулярник нитей25 основы, шпулярник нитей утка, выполненный в видс ротора со шпуледержателями,привод перемещения нитей основы и утка,клеенаносящее устройство, сушильное устройство, ножевое приспособление и намоЗ 0 точное устройство, о т л и ч а ю щ а я с я тем,что, с целью повышения производительности, каждая направляющая нитей основы иутка состоит из замкнутых цепей и полыхцилиндрических элементов, закрепленныхз 5 на цепях с помощью Х-образных кронштейнов, при этом торцовые поверхности каждого цилиндрического элемента наклонены поотношению к его продольной оси преимущественно под углом 45.40 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР303382, кл. Р 04 Н 3/02, 1971,6596701 т 1 тРог Ооставитель Н. Сердюк едактор Т. Кузьмина Корректоры: Е, Хмелева и И. Позняковская Заказ 69512 Изд310 Тираж 476 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,
СмотретьЗаявка
2446071, 21.01.1977
ЭКСПЕРИМЕНТАЛЬНОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ И ТЕХНОЛОГИЧЕСКОЕ БЮРО "СТРОЙПЛАСТИК"
ОЙФА ВЛАДИМИР ЯКОВЛЕВИЧ, БАБИЙ ВАСИЛИЙ ФОТИЕВИЧ
МПК / Метки
МПК: D04H 3/02
Метки: нетканого, нитей, основы, производства, утка
Опубликовано: 30.04.1979
