Привод ремиз к ткацкому станку

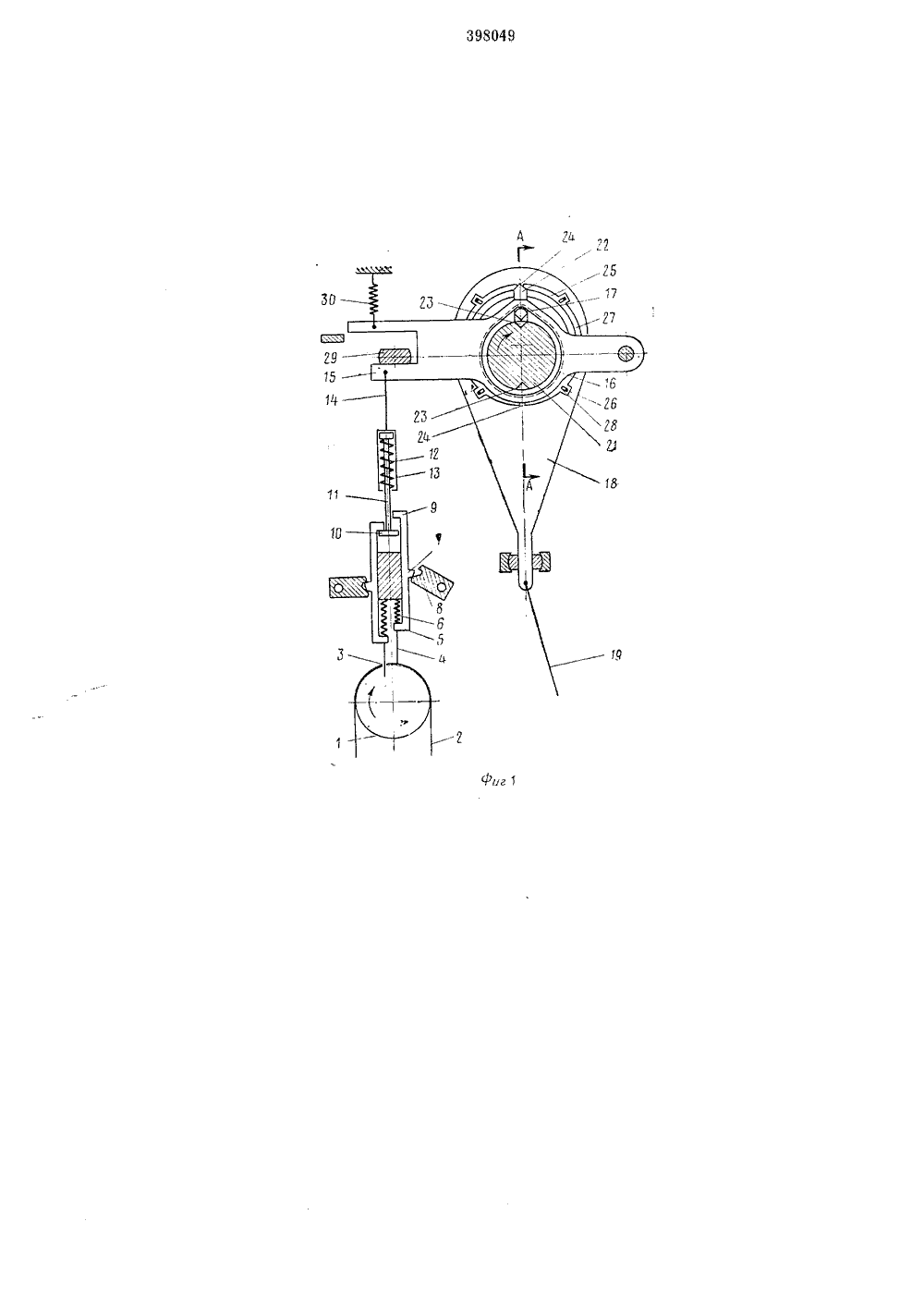

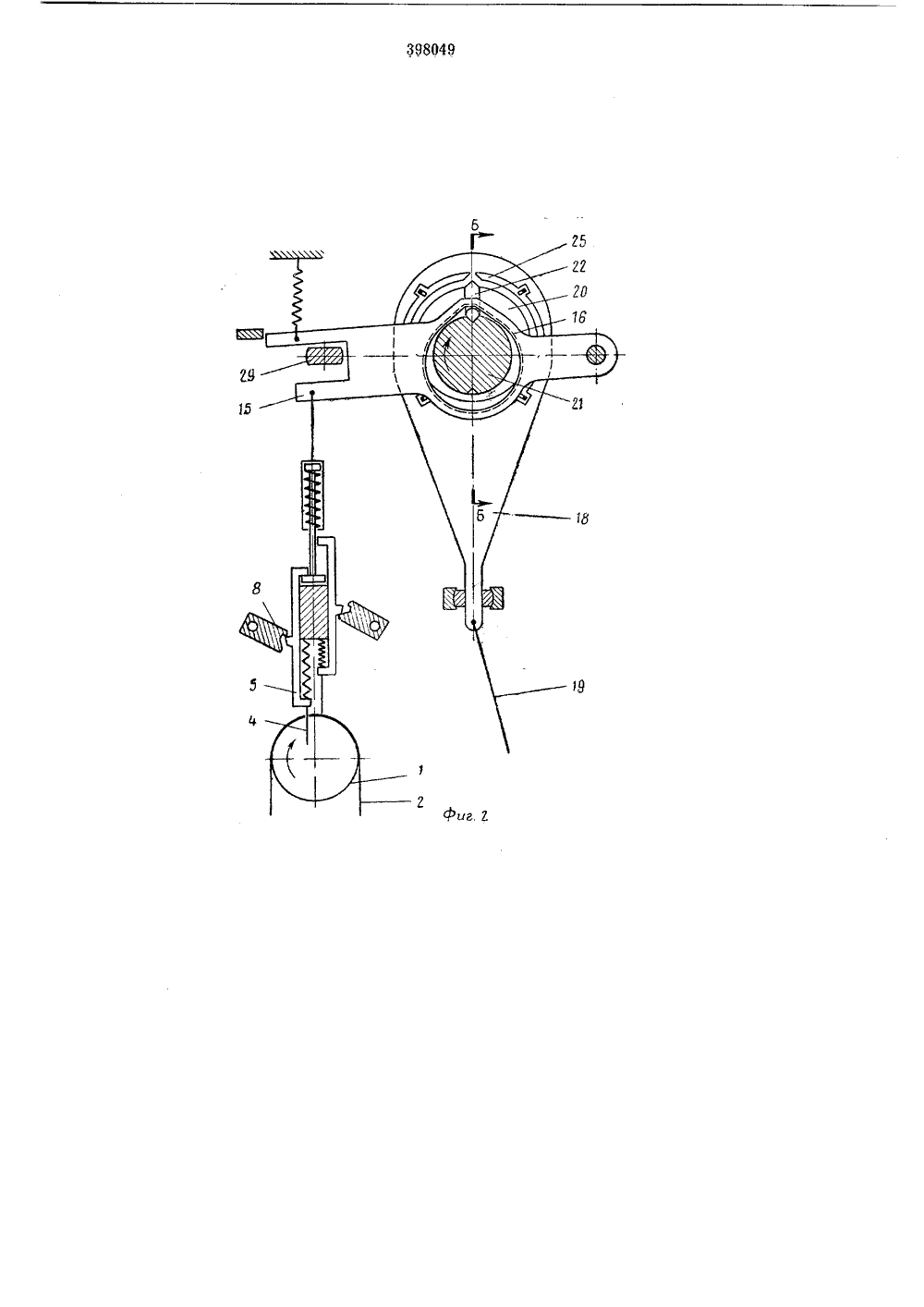

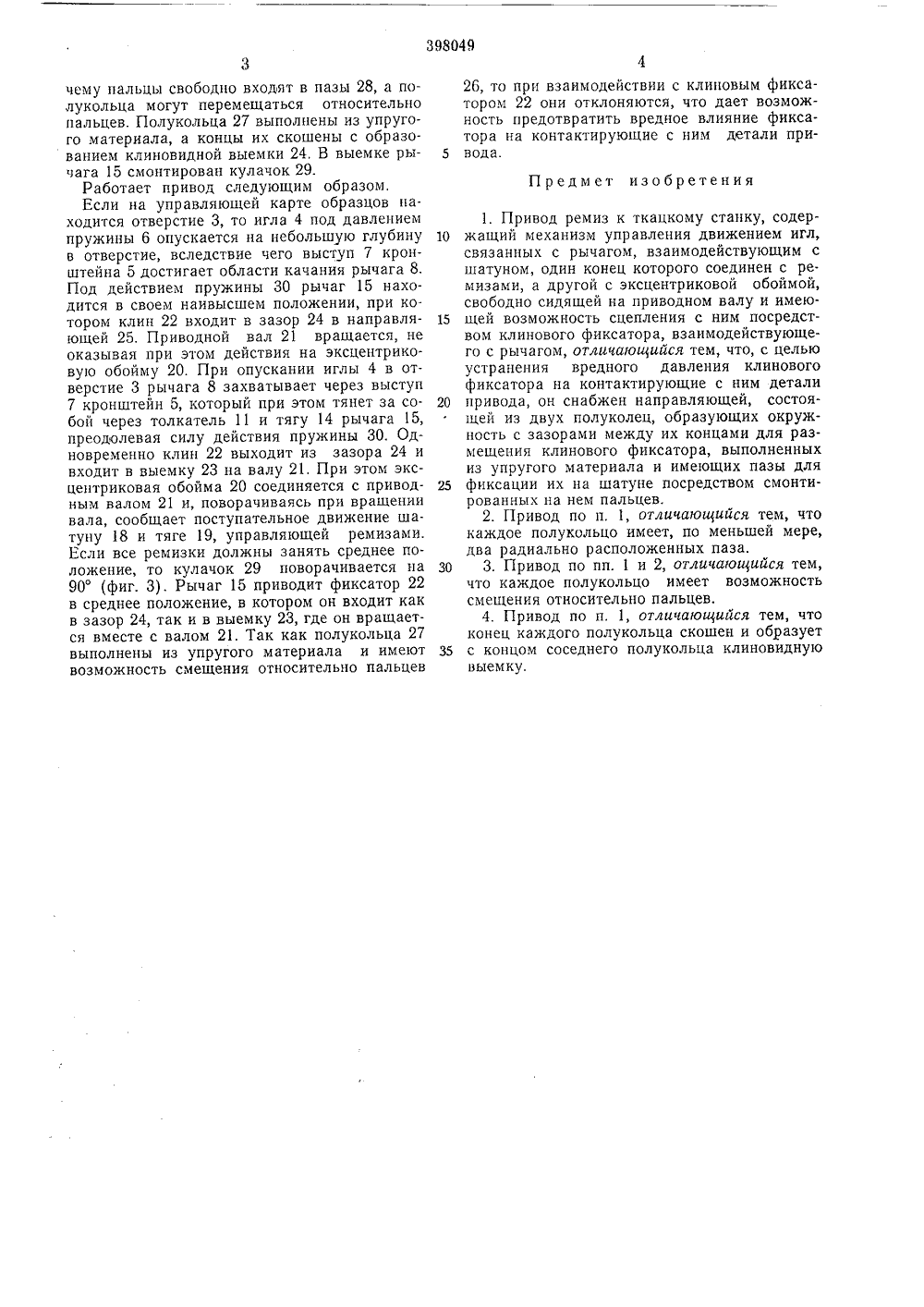

398049 ОПИСАНИЕИЗОБРЕТЕНИЯК ПАТЕНТУ Ссиоз СоветскихСоциалистическихРеспублик 1971 (М 1664077/2 М. Кл. О ОЗс (1 аявлен Швейцария ощдарствввиМ котвитатСовета ЬЬииотров СССРао дедам изооретвцийи откРытий бликовано Х.1971. ллетень3 УДК 677.054.22(088 ата опубликования описания 19.П.197 Авторизобретения Иностранецальтер Клейне (Швейцария) Иностранная фирШтойбли АГ (Швейцария) явитель РИВОД РЕМИЗ К ТКАЦКОМУ СТАНКУ Зависимый от патентаПриоритет 29 Х.1970,80 Изобретение относится к области текстильной промышленности и может быть использовано на ткацком станке,Известен привод ремиз, содержащий механизм управления движением игл, связанных с рычагом, взаимодействующим с шатуном, один конец которого соединен с ремизами, а другой с эксцентриковой обоймои, свободно сидящей на приводном валу и имеющеи возможность сцепления с ним посредством клинового фиксатора, взаимодействующего с рычагом,11 реддагаемый привод, с целью устранения вредного давления клинового фиксатора на контактирующие с ним детали, снабжен направляющей, состоящей из двух полуколец, ооразующих окружность с зазорами между их концами для размещения клинового фиксатора, выполненных из упругого материала и имеющих пазы для фиксации их на шатуне посредством смонтированных на нем пальцев. Каждое полукольцо имеет, по меньшей мере, два радиально расположенных паза и выполнено с возможностью смещения относительно пальцев. Конец каждого полукольца скошен и образует с концом соседнего полукольца клиновидную выемку.На фиг, 1 изображен предлагаемый привод, общий вид; на фиг. 2 - то же, в момент входа клинового фиксатора в выемку вала; на фиг. 3 - то же, при среднем положении ремиз; на фиг. 4 - то же, после поворота вала на 120, на фиг. 5 - разрез по А - А на фиг, 1; на фиг. 6 - разрез по Б - Б на фиг.2,Барабан 1 несет картон 2 с отверстиями 3 для управления иглами 4, расположенными на кронштейнах 5 подпружиненных пружинами 6. Каждый из кронштейнов 5 имеет выступ 7, контактирующий с поворотным рычагом 8, а также полочку 9, воздействующую на головку 10 толкателя 11, подпружиненного пружиной 12 и расположенного в корпусе 13. Корпус 13 соединен с тягой 14, другои конец которой связан с рычагом 15. Последний снабжен кольцевым венцом 16, имеющим кольцевои выступ 17, и взаимодействует с шатуном 18, один конец которого соединен с ремизками посредством тяги 19, а другой - с эксцентриковой обоймой 20, свободно сидящей на приводном валу 21. На кольцевом выступе 17 сидит клиновой фиксатор 22, который может входить в выемку 23 на валу 21 или в зазоры 24 в направляющей 25, смонтированной на шатуне 18 посредством пальцев 26. Направляющая 25 состоит из двух полуколец 27, образующих окружность и имеющих радиально расположенные пазы 28, размеры которых превышают размеры пальцев 26, благодаря39804926, то при взаимодействии с клиновым фиксатором 22 они отклоняются, что дает возможность предотвратить вредное влияние фиксатора на контактирующие с ним детали при 5 вода.Предмет изобретения1. Привод ремиз к ткацкому станку, содер жащий механизм управления движением игл,связанных с рычагом, взаимодействующим с шатуном, один конец которого соединен с ремизами, а другой с эксцентриковой обоймой, свободно сидящей на приводном валу и имею щей возможность сцепления с ним посредством клинового фиксатора, взаимодействующего с рычагом, отличающийся тем, что, с целью устранения вредного давления клинового фиксатора на контактирующие с ним детали 20 привода, он снабжен направляющей, состоящей из двух полуколец, образующих окружность с зазорами между их концами для размещения клинового фиксатора, выполненных из упругого материала и имеющих пазы для 25 фиксации их на шатуне посредством смонтированных на нем пальцев.2. Привод по п. 1, отличающийся тем, чтокаждое полукольцо имеет, по меньшей мере, два радиально расположенных паза.ЗО 3. Привод по пп. 1 и 2, отличающийся тем,что каждое полукольцо имеет возможность смещения относительно пальцев.4. Привод по п. 1, отличающийся тем, чтоконец каждого полукольца скошен и образует 35 с концом соседнего полукольца клиновиднуювыемку.Корректор Н. Стельмах Редактор В. Смирягииа Типография, пр. Сапунова, 2 Заказ 269/6 Изд.148 Тираж 467 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4,5
