Устройство адаптивного приема дискретных сигналов с амплитудно-фазовой модуляцией
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

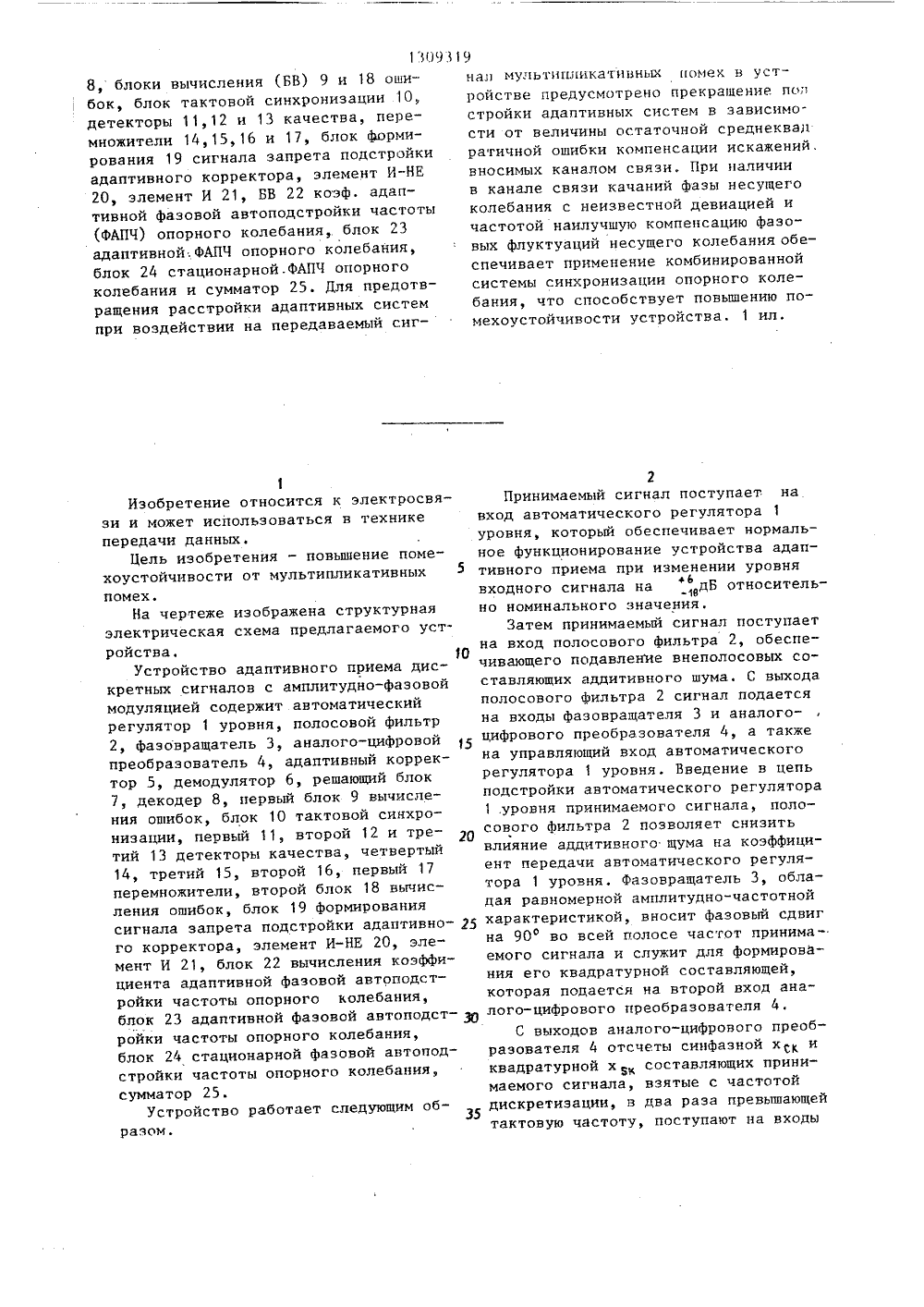

ОЮЗ СОВЕТСНИХ ОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 9) 51)4 Н 04 В ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО АДАПТИВНОГО ПРИЕМАДИСКРЕТНЫХ СИГНАЛОВ С АМПЛИТУДНО-ФАЗОВОЙ МОДУЛЯЦИЕЙ(57) Изобр связи. Цел помехоустой ных помеатическии осовой фнлЦП 4, адапулятор 6,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Ленинградский электротехническиинститут связи им. М,А,Бонч-Бруевича(56) Авторское свидетельство СССРУ 832731, кл, Н 04 В 1/10, 1978. ение относится к электроизобретения в ,повьппениеивости от мультиплика.Устройство содержит аврегулятор 1 уровня, потр 2, фазовращатель 3,ивный корректор 5, демоешающий блок 7, декодер130931 8, блоки вычисления (БВ) 9 и 18 ошибок, блок тактовой синхронизации 10, детекторы 11, 12 и 13 качества, пере- множители 14, 15, 16 и 17, блок формирования 19 сигнала запрета подстройки адаптивного корректора, элемент И-НЕ 20, элемент И 21, БВ 22 коэф. адаптивной Фазовой автоподстройки частоты (ФАПЧ) опорного колебания, блок 23 адаптивной:ФАПЧ опорного колебания, блок 24 стационарной,фАПЧ опорного колебания и сумматор 25. Для предотвращения расстройки адаптивных систем при воздействии на передаваемый сигонал мультипликативных помех в устройстве предусмотрено прекращение полстройки адаптивных систем в зависимости от величины остаточной среднеквадратичной ошибки компенсации искажений,вносимых каналом связи. При наличиив канале связи качаний фазы несущегоколебания с неизвестной девиацией ичастотой наилучшую компенсацию фазовых флуктуаций несущего колебания обеспечивает применение комбинированнойсистемы синхронизации опорного колебания, что способствует повышению помехоустойчивости устройства. 1 ил.1Изобретение относится к электросвязи и может использоваться в техникепередачи данных.Цель изобретения - повышение помехоустойчивости от мультипликативных помех.На чертеже изображена структурная электрическая схема предлагаемого устройства.Устройство адаптивного приема дискретных сигналов с амплитудно-фазовой модуляцией содержит автоматический регулятор 1 уровня, полосовой фильтр 2, фаэовращатель 3, аналого-цифровой преобразователь 4, адаптивный корректор 5, демодулятор 6, решающий блок 7, декодер 8, первый блок 9 вычисления ошибок, блок 10 тактовой синхронизации, первый 11, второй 12 и третий 13 детекторы качества, четвертый 14, третий 15, второй 16, первый 17 перемножители, второй блок 18 вычисления ошибок, блок 19 формирования сигнала запрета подстройки адаптивного корректора, элемент И-НЕ 20, элемент И 21, блок 22 вычисления коэффициента адаптивной фазовой автоподстройки частоты опорного колебания, блок 23 адаптивной фазовой автоподстройки частоты опорного колебания, блок 24 стационарной Фазовой автоподстройки частоты опорного колебания, сумматор 25.Устройство работает следующим образом. 2Принимаемый сигнал поступает навход автоматического регулятора 1уровня, который обеспечивает нормальное Функционирование устройства адап тивного приема при изменении уровнявходного сигнала на щдБ относитель+6но номинального значения.Затем принимаемый сигнал поступаетна вход полосового фильтра 2, обеспе- Ючивающего подавление внеполосовых составляющих аддитивного шума. С выходаполосового фильтра 2 сигнал подаетсяна входы фазовращателя 3 и аналогоцифрового преобразователя 4, а такжена управляющий вход автоматическогорегулятора 1 уровня. Введение в цепьподстройки автоматического регулятора1 .уровня принимаемого сигнала, поло 2 Осового фильтра 2 позволяет снизитьвлияние аддитивного щума на коэффициент передачи автоматического регулятора 1 уровня. Фазовращатель 3, обладая равномерной амплитудно-частотной 25 характеристикой, вносит фазовый сдвигна 90 во всей полосе частот принимаемого сигнала и служит для формирования его квадратурной составляющей,которая подается на второй вход ана- Млого-цифрового преобразователя 4.С выходов аналого-цифрового преобразователя 4 отсчеты синфазной х иквадратурной хсоставляющих принимаемого сигнала, взятые с частотойдискретизации, в два раза превышающей 35тактовую частоту, поступают на входы13093перерывов связи и скачков уровня, что обеспечивает повышение помехоустойчивости устройства адаптивного приема.ЕслиСКО превышает значение А 1, при котором использование всех оценок информационных символов для настройки адаптивных систем может привести к их расстройке, целесообразно использовать в качестве эталонов лишь оценки информационных символов с максимальной помехозащищенностью. При этом на выходе детектора 11 качества формируется логическая единица, которая поступает на второй вход элемента ИНЕ 20. Вместе с оценкой информацион ного символа на четвертом выходе решающего блока 7 формируется признак подстройки адаптивного корректора 5 и систем синхронизации, который поступает на первый вход элемента И-НЕ 20 20. Признак подстройки адаптивных систем имеет значение логического ноля для информационных символов с максимальной помехозащищенностью и значе- ние логической единицы для остальных 25 информационных символов. Таким образом, при превышении ошибкой еп значения АЗ логическая единица с выхода детектора 11 качества перемножается с признаком подстройки адаптивных систем, что обеспечивает формирование на выходе элемента И-НЕ 20 логического ноля для информационных символов с недостаточной помехозащищенностью. Сигнал с выхода элемента И-НЕ 20 пос тупает на первый вход элемента И 21, который обеспечивает формирование сигнала запрета подстройки адаптивных систем (логического ноля) при поступлении логического ноля с выхода де тектора 12 качества или с выхода элемента И-НЕ 20. Появление логического ноля на выходе элемента И 21 свидетельствует о запрете подстройки адаптивных систем и обеспечивает формиро ванне нолевых значений ошибки на выходах перемножителей 16, 17. Появление логического ноля на выходе детектора 12 качества свидетельствует о превышении ошибкой величины А 2, при 50 которой использование оценок информационных символов в качестве эталонного сигнала приводит к расстройке .адаптивных систем.55Сигнал ошибки с выхода перемножителя 16 при наличии логической единицы на выходе элемента И 21 поступает на первый вход перемножителя 15, где 19 8он перемножается с оценкой фазы несушего колебания в соответствии с уравнениеме= ЕехР (1 ч,) -е +3 е з,. (8) Это позволяет использовать ошибку, вычисленную для демодулированного сигнала, для подстройки адаптивного корректора 5 и блока 10 тактовой синхронизации, оперирующих с полосовым сигналом.Далее сигнал ошибки с выхода пере- множителя 15 поступает в блок 10 тактовой синхронизации и через перемножитель 14 в адаптивный корректор 5.Работа блока 10 описывается ураннениеми К - вещественные числа, определяющие шаг изменения фазы тактового колебания (фазу момента стробирования принимаемого сигнала);а п еббр (хаю+х сн. +хсзрх с 1 н 1 )+е сь (хьхоп+1 хсзр) (10)Уравнение (9) описывает систему фазовой автоподстройки частоты тактового колебания второго порядка, которая обеспечивает компенсацию расхождения как фаз, так и частот тактовых генераторов устройств передачи и приема дискретных сигналов. Поскольку принимаемый сигнал стробируется н соответствии с теоремой Котельникова с частотой дискретизации, в два раза превышающей тактовую частоту, в блоке 10 тактовой синхронизации осуществляется прореживание сигнала дГ с тактовой частотой.С выхода перемножителя 17 ошибка подстройки опорного колебания лпоступает в систему синхронизации опорного колебания, которая включает в себя блок 22, блоки 23 и 24 и сумматор 25.Работа блока 23 описывается ураннением,=Ч+Кач, (11)где коэффициент адаптивной системыфазовой автоподстройки частоты опор-ного колебания вычисляется в блоке 22в соответствии с уравнениемКьи Кь+КуВ аь (12) где К - вещественное число, определяющее шаг изменения коэффициента, а В определяется уравнениемВи -Вь-В Кп+ аЧ (13)9 13093Работа блока 24 стационарной фазовой автоподстройки частоты опорногоколебания описывается уравнением.5где К и К- вещественные числа,определяющие шаг изменения фазы опорногоколебания в системефазовой автоподстройки частоты второгопорядка.Суммарная оценка фазы несущего колебания равна(15) 15и вычисляется в сумматоре 25,При наличии в канале связи качанийфазы несущего колебания с неизвестными девиацией и частотой наилучшую компенсацию фазовых флуктуаций несущего 20колебания обеспечивает применение комбинированной системы синхронизацииопорного колебания, что в значительной степени способствует повышениюпомехоустойчивости устройства адаптив 25ного приема,Формула изобретенияУстройство адаптивного приема дис- ЗО кретных сигналов с амплитудно-фазовой модуляцией, содержащее автоматический регулятор уровня, выход которого соединен через полосовой фильтр с первым входом аналого-цифрового преобразова 35 .теля, второй вход которого соединен с выходом полосового фильтра через фазовращатель, первый и второй выходы аналого-цифрового преобразователя через последовательно соединенные адап тивный корректор, демодулятор и решающий блок соединены с первым и вторым входами декодера, первый и второй выходы демодулятора соединены соответственно с первым и вторым входами 45 первого блока вычисления ошибок, первый и второй выходы решающего блока соответственно соединены с третьим и четвертым входами первого блока вычисления ошибок, о т л и ч а ю щ е - 50 е с я тем, что, с целью повышения помехоустойчивости от мультипликативных помех, в него введены последовательно соединенные второй блок вычисления ошибок, первый перемножитель, 55 блок стационарной фазовой автоподстройки частоты опорного колебания и сумматор, поспедовательно соединенные второй перемножитель, третий перемна 19 10житель и блок тактовой синхронизации,а также три детектора качества, четвертый перемножитель, элемент И, элемент И-НЕ, блок вычисления коэффициента адаптивной фазовой автоподстройки частоты опорного колебания и блокадаптивной фазовой автоподстройкичастоты опорного колебания, причемпервый и второй выходы аналого-цифрового преобразователя соответственносоединены с вторым и третьим входамиблока тактовой синхронизации, первыйвыход решающего блока соединен с объединенными первыми входами всех детекторов качества и вторым блоком вычисления ошибок, второй выход решающего блока соединен с объединеннымивторыми входами всех детекторов качества и второго блока вычисленияошибок, третий вход которого соединенс третьим выходом решающего блока,четвертый выход которого соединен спервым входом элемента И-НЕ, второйвход которого объединен с первым входом блока формирования сигнала запрета подстройки адаптивного корректораи соединен с выходом первого детектора качества, третий вход которогообъединен с третьими входами второгои третьего детекторов качества и четвертым входом второго блока вычисления ошибок и соединен с вторым выходом демодулятора, первый выход которого соединен с объединенными четвертыми входами первого, второго и третьего детекторов качества и пятымвходом второго блока вычисления ошибок, выход второго детектора качествасоединен с первым входом элемента И,выход которого соединен с объединенными первыми входами первого и второгоперемножителей, второй вход второгоперемножителя соединен с выходом первого блока вычисления ошибок, выходтретьего детектора качества соединенс вторым входом блока формированиясигнала запрета подстройки адаптивногокорректора, выход которого через четвертый перемножитель соединен с третьим входом аналого-цифрового преобразователя, выход первого перемножителясоединен с объединенными входами блока вычисления, коэффициента адаптивнойфазовой автоподстройки частоты опорного колебания и входом блока адаптивной фазовой автоподстройки частотыопорного колебания, второй вход и выход которого соединены соответственно с выходом блока вычисления коэффи13093 19 2 Составитель Н.ЛазареваТехред М.Ходанич Корректор А.Зимокосов Редактор Н.Гунько Заказ 1805/56 Тираж .639 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 МПроизводственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 11циента адаптивной фазовой автоподстройки частоты опорного колебания и входом сумматора, подключенного к третьему входу демодулятора, третий выход которого соединен с вторым входом 5 третьего перемножителя, выход которого соединен с вторым входом четвертого перемножителя, выход полосовогофильтра соединен с входом автоматического регулятора уровня.
СмотретьЗаявка
4064427, 15.05.1986
ЛЕНИНГРАДСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ СВЯЗИ ИМ. ПРОФ. М. А. БОНЧ-БРУЕВИЧА
АСТАПКОВИЧ КОНСТАНТИН ФЕДОРОВИЧ, БУЯНОВ ВИКТОР ФЕДОРОВИЧ, ЗАХАРОВ ИГОРЬ ИВАНОВИЧ, КАЛМЫКОВ БОРИС ПЕТРОВИЧ, ЛОПАТИН СЕРГЕЙ ИВАНОВИЧ, НЕЙМАН АЛЬБЕРТ АРТУРОВИЧ, ПЕРФИЛЬЕВ ЭДУАРД ПАВЛОВИЧ, СИВОВ ОЛЕГ ТАНХЕЛЕВИЧ
МПК / Метки
МПК: H04B 1/10
Метки: адаптивного, амплитудно-фазовой, дискретных, модуляцией, приема, сигналов
Опубликовано: 07.05.1987
