Преобразователь временных интервалов в код

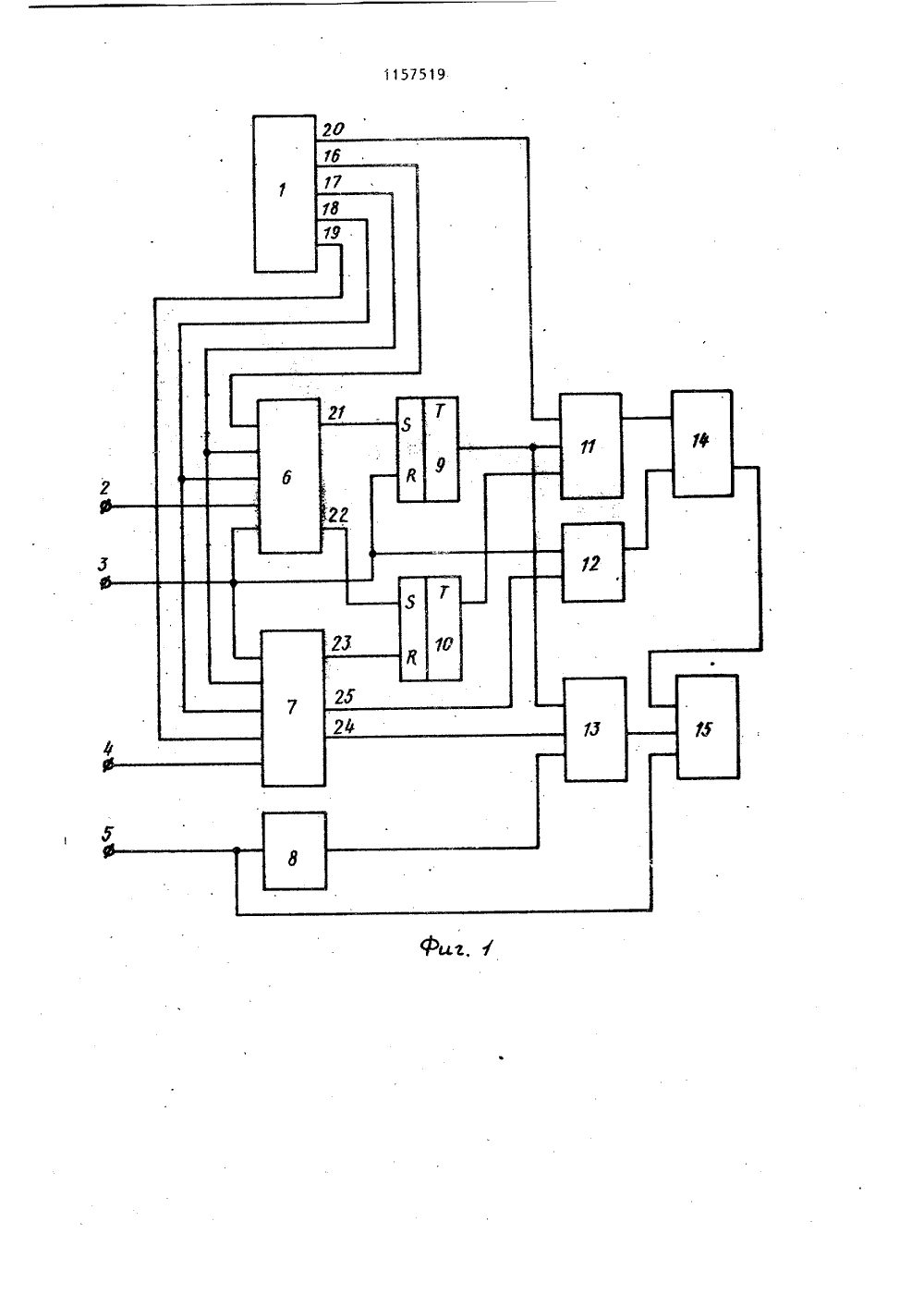

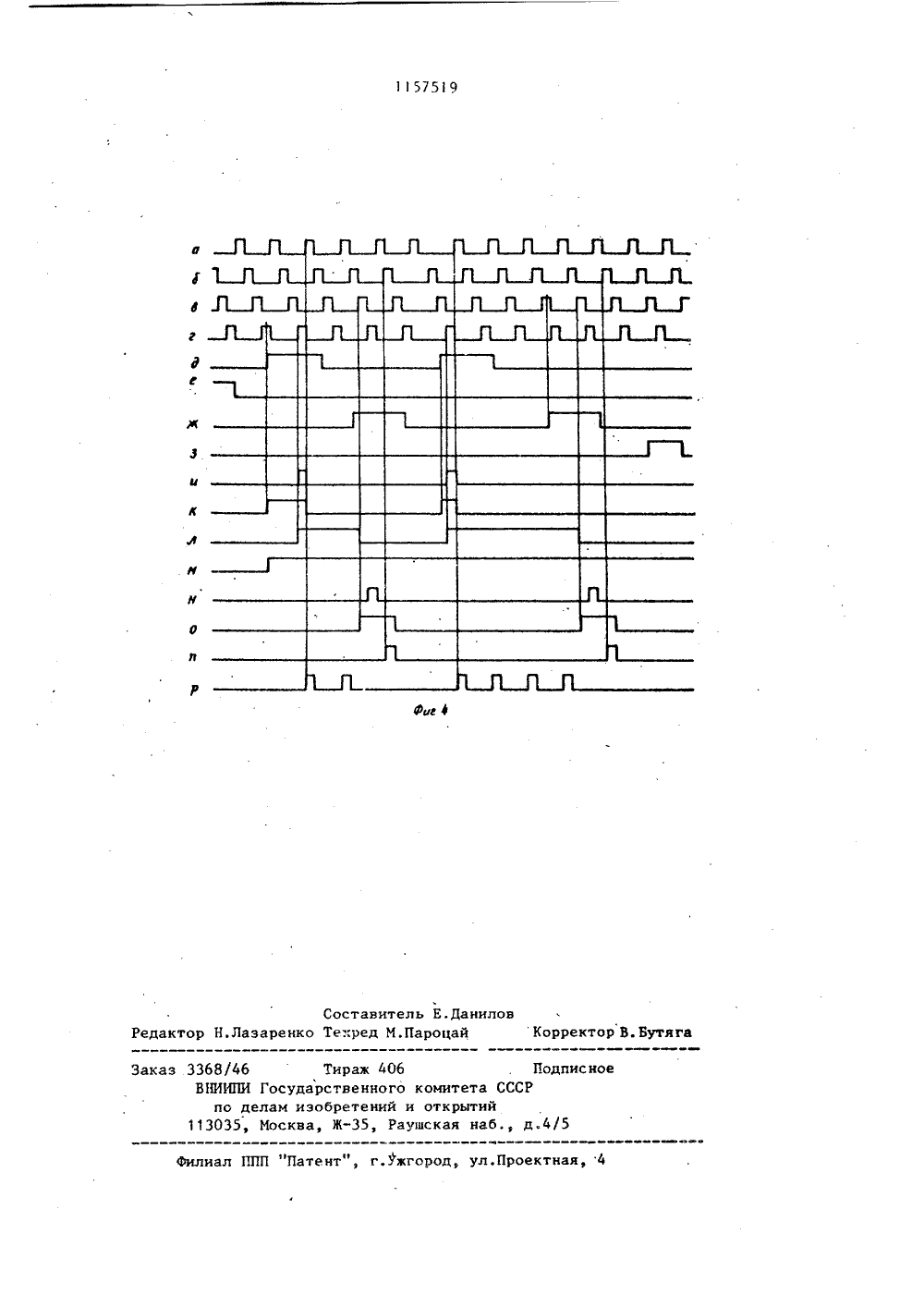

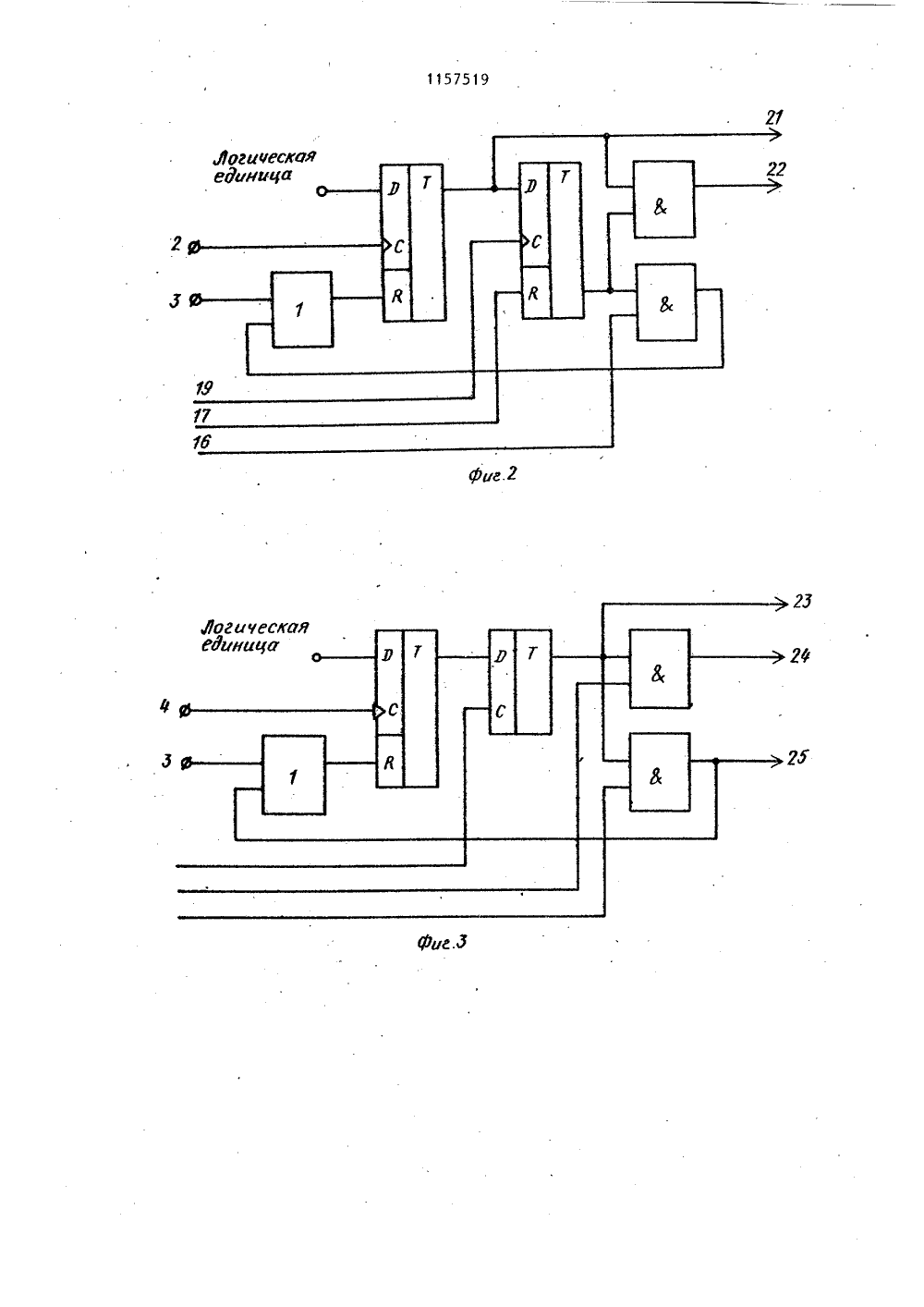

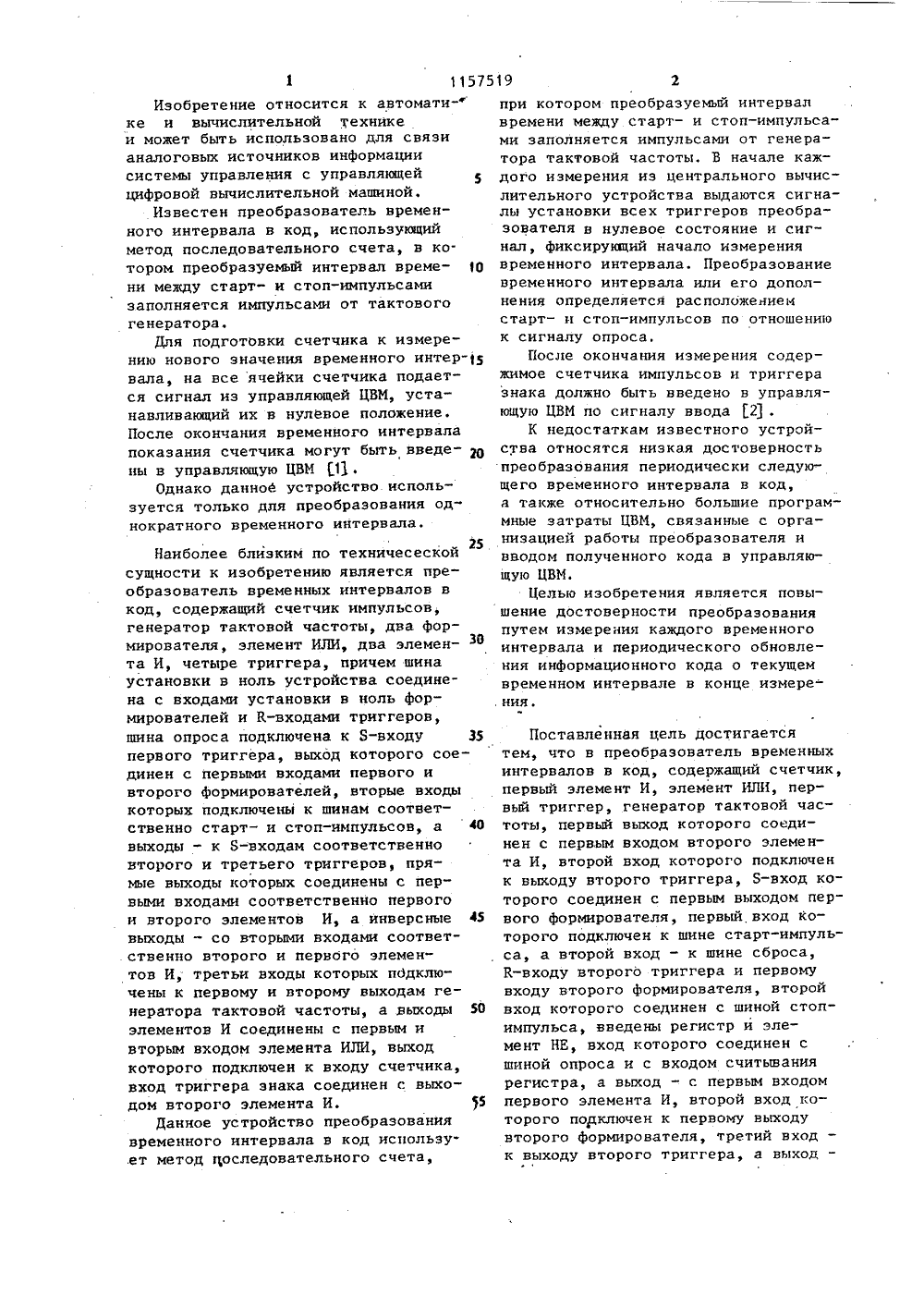

,э ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗО Н АВТОРСКОМУ СВИДЕТЕЛ(56) 1, Авторское свидетельство СССР йф 503359, кл. Н 03 М 1/00, 1973.2,. Авторское свидетельство СССР 9 289509, кл. Н 03 М 1/00, 1969.(54)(57) ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННЫХ .ИНТЕРВАЛОВ, В КОД, содержащий счетчик, первый элемент И, элемент ИЛИ, первый триггер, генератор тактовой частоты, первый выход которого соединен с первым входом второго элемента И, второй вход которого подключен к выходу второго триггера, 8-вход которого соединен с первым выходом первого формирователя, первый вход которого подключен к шине старт-импульса, а второй вход - к шине сброса, К-входу второго триггера и первому входу второго формирователя, второй вход которого соединен с шиной стоп-импульса, о т л ич а ю щ и й с я тем, что, с целью повышения достоверности преобразова ния, в него введены регистр и элемент НЕ, вход которого соединен с шиной опроса и с входом считывания регистра, а выход - с первым входом первого элемента И, второй вход которого подключен к первому выходу второго формирователя, третий вход - к выходу второго триггера, а выход - к входу записи регистра, информационные входы которого соединены с инФормационными выходами счетчика, счетный вход которого подключен к выходу второго элемента И, а К-вход - к выходу элемента ИЛИ, первый вход которого соединен с шиной сброса, а второй вход - с вторым выходом второго Формирователя, третий выход которого подключен к К-входу первого триггера, выход которого соединен с третьим входом второго элемента И, а Б-вход - с вторым выходом первого Ффффф Формирователя, третий вход которого подключен к третьему входу второго формирователя и второму выходу генератора тактовой частоты, третий выход которого соединен с четвертыми входами первого и второго формирова" телей, пятые входы которых подключены соответственно к четвертому и пят му выходам генератора тактовой часфИзобретение относится к автомати-ф ке и вычислительной технике и может быть использовано для связи аналоговых источников информации системы управления с управляющей5 цифровой вычислительной машиной,Известен преобразователь временного интервала в код, использующий метод последовательного счета, в ко тором преобразуемый интервал време О ни между старт- и стоп-импульсами заполняется импульсами от тактового генератора.Для подготовки счетчика к измерению нового значения временного интервала, на все ячейки счетчика подается сигнал из управляющей ЦВМ, устанавливающий их в нулевое положение, После окончания временного интервала показания счетчика могут быть введе- р 0 ны в управляющую ЦВИ Я .Однако данное устройство.используется только для преобразования од" нократного временного интервала.Наиболее близким по техничесеской25 сущности к изобретению является преобразователь временных интервалов в код, содержащий счетчик импульсов, генератор тактовой частоты, два формирователя, элемент ИЛИ, два элемен- З 0 та И, четыре триггера, причем шина установки в ноль устройства соединена с входами установки в ноль формирователей и К-входами триггеров, шина опроса подключена к 3-входу 35 первого триггера, выход которого соединен с первыми входами первого и второго формирователей, вторые входы которых подключены к шинам соответственно старт- и стоп-импульсов, а 40 выходы - к 8-входам соответственно второго и третьего триггеров, прямые выходы которых соединены с первыми входами соответственно первого и второго элементов И, а инверсные 45 выходы - со вторыми входами соответственно второго и первбго элементов И, третьи входы которых подключены к первому и второму выходам генератора тактовой частоты, а выходы 50 элементов И соединены с первым и вторым входом элемента ИЛИ, выход которого подключен к входу счетчика, вход триггера знака соединен с выходом второго элемента И. 5Данное устройство преобразования временного интервала в код использу.ет метод последовательного счета,при котором преобразуемый интервал времени между старт- и стоп-импульсами заполняется импульсами от генератора тактовой частоты, В начале каждого измерения из центрального вычислительного устройства выдаются сигналы установки всех триггеров преобразователя в нулевое состояние и сигнал, фиксируниций начало измерения временного интервала. Преобразование временного интервала или его дополнения определяется расположением старт- и стоп-импульсов по отношению к сигналу опроса.После окончания измерения содержимое счетчика импульсов и триггера знака должно быть введено в управляющую ЦВИ по сигналу ввода 2 .К недостаткам известного устройства относятся низкая достоверность преобразования периодически следующего временного интервала в код, а также относительно большие программные затраты ЦВИ, связанные с организацией работы преобразователя и вводом полученного кода в управляющую ЦВМ.Целью изобретения является повышение достоверности преобразования путем измерения каждого временного интервала и периодического обновления информационного кода о текущем временном интервале в конце измере- ния. Поставленная цель достигается тем, что в преобразователь временных интервалов в код, содержащий счетчик, первый элемент И, элемент ИЛИ, первый триггер, генератор тактовой частоты, первый выход которого соединен с первым входом второго элемента И, второй вход которого подключен к выходу второго триггера, Б-вход которого соединен с первым выходом первого формирователя, первый вход которого подключен к шине старт-импульса, а второй вход - к шине сброса, К-входу второго триггера и первому входу второго формирователя, второй вход которого соединен с шиной стоп- импульса, введены регистр и элемент НЕ, вход которого соединен с шиной опроса н с входом считывания регистра, а выход - с первым входом первого элемента И, второй вход которого подключен к первому выходу второго формирователя, третий вход - к выходу второго триггера, а выход -3 1157 к входу записи регистра, информационные входы которого соединены с информационгггггги выходами счетчика, счетный вход которого подключен к выходу второго элемента И, а К-вход к выходу элемента ИЛИ, первый вход которого соединен с шиной сброса, а второй вход - с вторым выходом второго формирователя, третий выход которого подключен к к -входу первого триггера, выход которого соединен с третьим входом второго элемента И, а Я-вход - с вторым выходом первого формирователя, третий вход которого подключен к третьему входу второго формирователя и второму выходу генератора тактовой частоты, третий выход которого соединен с четвертыми входами первого и второго формирователей, пятые входы которых подключены соответственно к четвертому и пятому выходам генератора тактовой частоты.На фиг. 1 приведена структурная схема преобразователя временных интер. 25 валов в код, на фиг.2 и 3 - примеры реализации соответственно первого и второго формирователей, на фиг.4 временные диаграммы работы устройства.30 Преобразователь временных интервалов в код содержит генератор 1 тактовой частоты, шину 2 старт-импульса, шину 3 сброса, шину 4 стоп-импульса, шину 5 опроса, первый формирователь 35 6, второй формирователь 7, элемент .НЕ 8, первый триггер,9, второи триггер 10, элемент И 11, элемент ИЛИ 12, элемент И 13, счетчик 14 и регистр 15, причем первьй выход генератора 1 соединен с первым входом элемента И 11, второй вход которого подключен к третьему входу элемента И 13 и выходу триггера 9, Б-вход которого соединен с первым выходом форми рователя 6, первьй вход которого подключен к шине 2 старт-импульса, а второй вход - к шине 3 сброса, К-входу триггера 9, первому входу элемента ИЛИ 12 и первому входу формирова теля 7, второй вход которого соединен с шиной 4 стоп-импульса, шина 5 опроса подключена к входу элемента НЕ 8 и входу считывания регистра 15, выход элемента НЕ 8 соединен с первым вхо дом элемента И 13, второй вход которого подключен к первому выходу формирователя 7, а выход - к вхоцу эа 519 4писи регистра 5, информационные входы которого соединены с информационными выходами счетчика 14, счетныйвход которого подключен к выходу элемента И 11, а К-вход - к выходу элемента ИЛИ 12, второй вход которогосоединен с вторым выходом формирователя 7, третий выход которого подключен к К-входу триггера 10 выход которого соединен с третьим входомэлементаИ 11, .а 3-вход - с вторымвыходом формирователя 6, третий входкоторого подключен к третьему входуформирователя 7 и второму выходугенератора 1, третий выход которогосоединен с четвертыми входами формирователей 6 и 7, пятые входы которыхподключены к соответственно четвер-;- тому и пятому выходам генератора 1.Генератор 1 может быть выполнен,например, на элементах цифровой логики с использованием, в качестве формирователей сетки частот, пересчетных схем и кварцевой стабилизациейг частоты.Устройство работает следующим образом.Перед началом работы на шину 3 устройства поступает сигнал (фиг.4 ф) установки устройства в исходное сос- тояниЕ,по которому устанавливаются в исходное состояние формирователи 6 и 7, обнуляются триггер 9 и через элемент 12 счетчик 14.Постоянно с генератора 1 с выходов 16-19 наформирователи 6 и 7 по" ступают импульсы частотной сетки (фиг.4 а- ), когерентные тактовым счетным импульсам с выхода 20 генератора 1. Попервому, пришедшему на шину 2, старт-импульсу (фиг,М) формирователь 6 вырабатывает на выходе 21 сигнал (фиг.4 К), устанавливаюций триггер 9 В единицу. Единичный уровень с выхода триггера 9 (фиг,4 А подается на элементы 1 и 13, Затем формирователь 6 вырабатывает иа вы-. ходе 22 импульс (фиг.4 и), синхронный с импульсом частотной сетки (фиг.4), устанавливакщий триггер 10 в единицу (фиг.4 л), чем разрешается прохождение счетных импульсов с выхода 20 генератора 1 (Фиг.4, а) через элемент 11 нв счетныш вход счетчика 14 (фиг.4,р).По приходу на шину 4 устройства стоп-импульса (фиг. 4, а) форюгрова 1157519тель 7 вырабатывает на своем выходе23 импульс (фиг.4,о), синхронныйс импульсом частотной сетки (фиг.4,Ь), устанавливающий 1 риггер 10 вколь (фиг.4,л), В результате этогоэлемент 11 закрывается (фиг.4,р)счет импульсов счетчиком 14 прекращается. Затем формирователь 7 вырабатывает импульс на выходе 24(фиг.4,н), синхронный с импульсомчастотной сетки (фиг.4, 1), черезоткрытый элемент 13 поступающий навход записи регистра 15, куда сосчетчика 14 переписывается код временного интервала между старт- истоп-импульсами, Затем импульс свыхода 25 (фиг.4,п), синхронный с .импульсом частотной сеткй (фиг.4,6),через элемент 12 поступает на К-входсчетчика 14 и обнуляет его. Следукщий временной.интервал меж- :ду старт- и стоп-импульсами измеряется аналогичным образом и код со счетчика 4 записывается в регистр 15 взамен кода предыдущего временного интервала.При возникновении необходимостив информации о величине временного 3 интервала в устройство на шину 5 поступает сигнал опроса (фиг.4,3), покоторому код последнего измеренноговременного интервала считывается изрегистра 15. При этом во время опроса 1 запись содержимого счетчика 14 в регистр 15 запрещается, так как на элемент 13 с инвертора поступает запрещающий уровень.Формирователи 6 и 7 содержат по 13 два триггера, два элемента И и элемент ИЛИ.Таким образом; в предлагаемом устройстве по сравнению с известным засчет измерения каждого временного 30 интервала и периодического обновления информационного кода о текущемвременном интервале в конце измеренияисключается динамическая погрешностьи повышается достоверность преобразоЙ 5 вания временного интервала в код..Ужгород, ул.Проектная аказ 3368/46 Тираж 40 ВНИИПИ Государственног по делам изобретений 113035, Москва, Ж, РПодпискомитета СССРи открытийушская наб., д.4/5
