Способ детектирования манипулированных по частоте и фазе сигналов воспроизведения цифровой магнитной записи и устройство для его осуществления

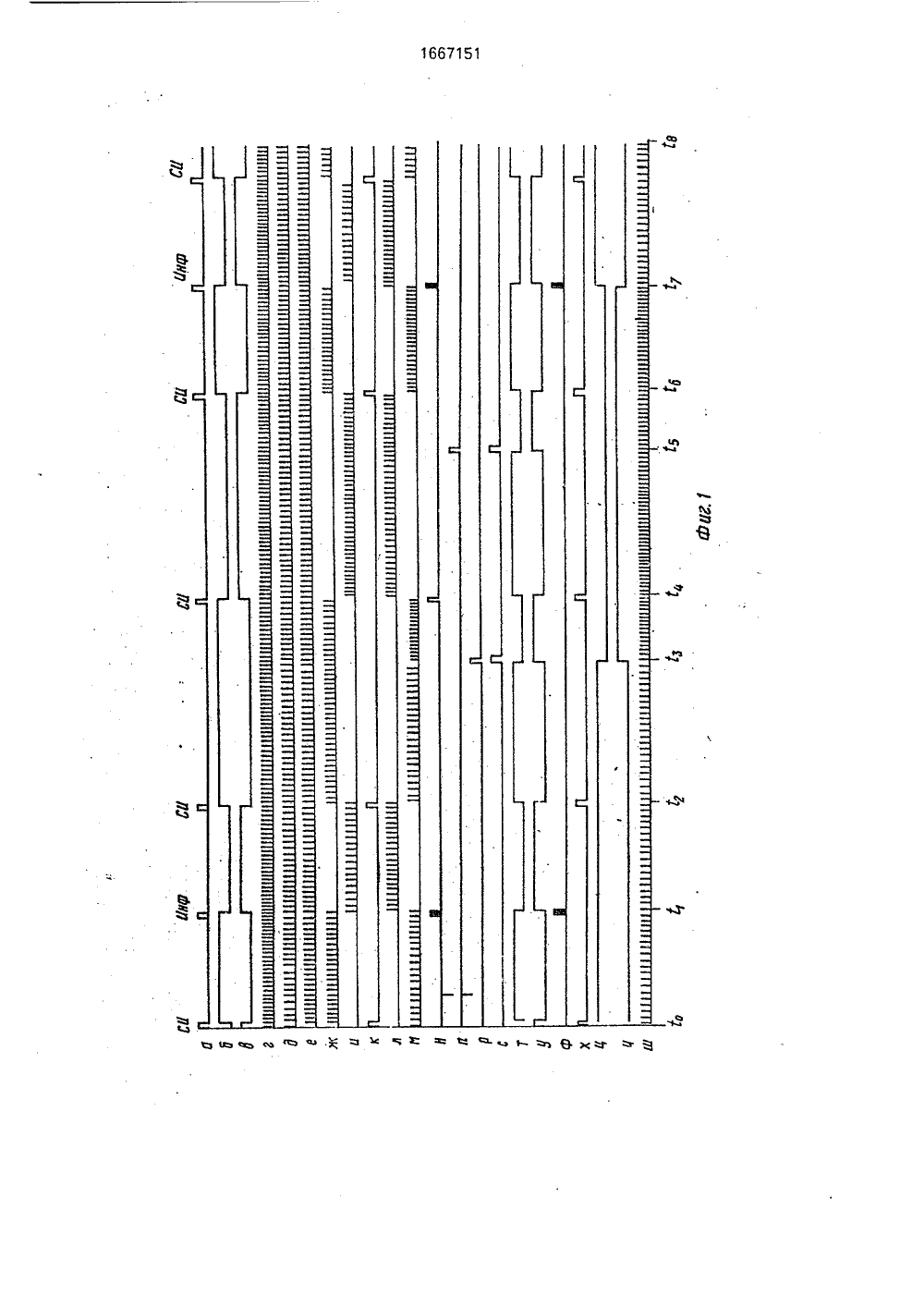

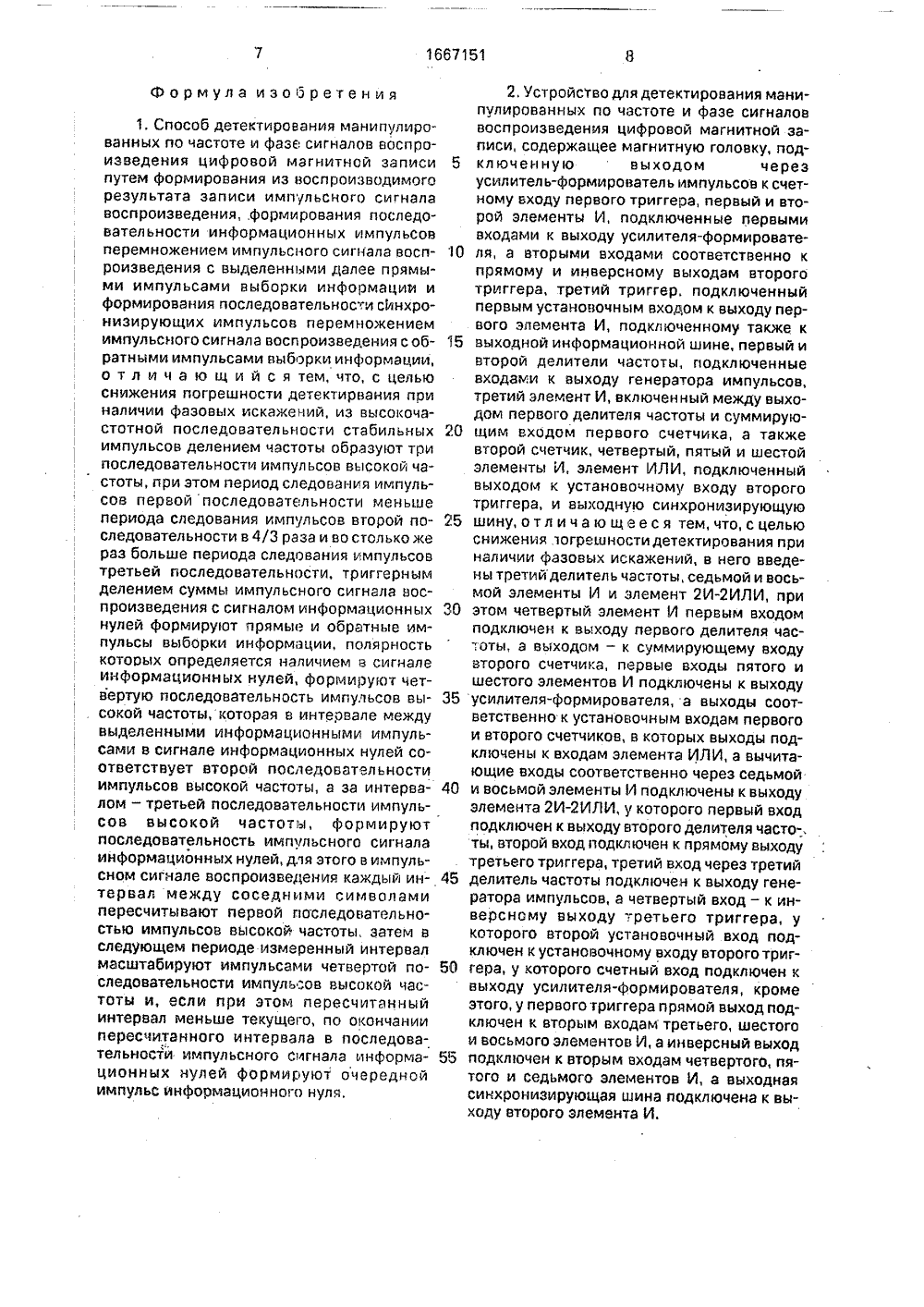

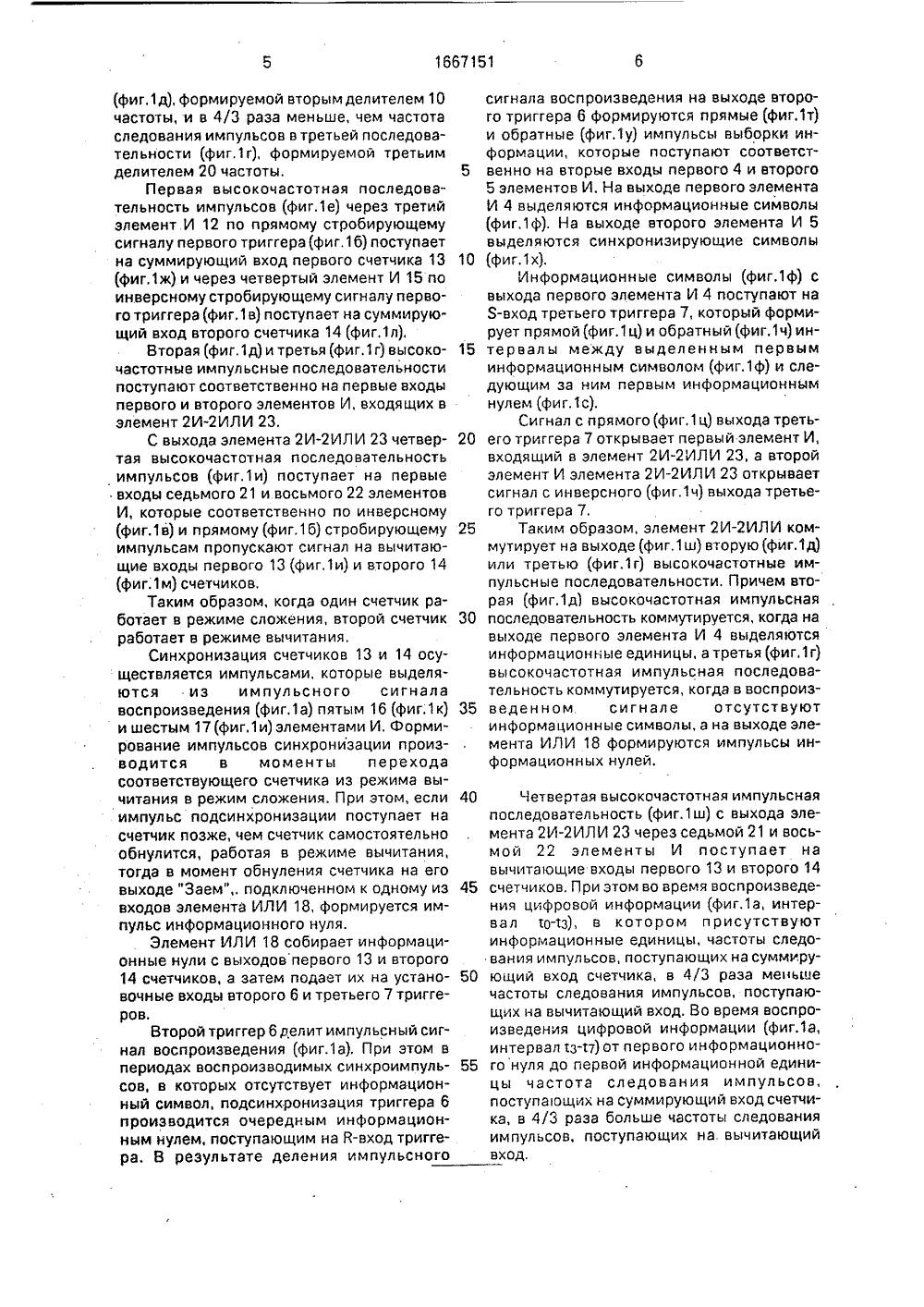

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОПИСАН БРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ льство СССР5/02, 1984.ельство СССР5/02, 1989,ТИРОВАНИЯ ПЛАНЧАСТОТЕ И ФАИЗВЕДЕНИЯ ЦИ Изобретение относитс ию. информации, а именно к сп ойствам для детектирования анйых по частоте и флов воспроизведения цифрово записи.Цель изобр ния - снижение погрешности детектир ния при наличии фазовых искажений.На фиг.1 и 2 приведены временные диаграммы и блок-схема устройства.Способ заключается в том, что воспроизводимый результат записи формируют в импульсный сигнал воспроизведения (фиг.1 а). Триггерным делением суммы импульсного сигнала воспроизведения (фиг.1 а) с сигналом выделенных информационных нулей (фиг.1 с) образуют прямые (фиг.1 т) и обратные (фиг.1 у) импульсы выборки информации, приэтом полярность импульсов выборки определяется наличием очередного импульса в сигнале информационных нулей (фиг,1 с, моменты тз и 15), Форете ова ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СПОСОБ ДЕТЕКПУЛИРОВАННЦХ ПОСИГНАЛОВ ВОСПРО 3)5 О 11 В 5/02, 5/09 РОВОЙ МАГНИТНОЙ ЗАПИСИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к накоплению информации, а именно к способам и устройствам для детектирования манипулированных по частоте и фазе сигналов, Изобретение позволяет снизить погрешность детектирования при наличии фазовых искажений за счет введения третьего делителя 20 частоты, седьмого и восьмого элементов И 21 и 22 и элемента 2 ИИЛИ 23, 2 с,п. ф-лы, 2 ил,мируют последовательность информационных импульсов (фиг.1 ф) путем перемножения импульсного сигнала воспроизведения (фиг,1 а) с прямыми (фиг,1 т) импульсами выборки информации. Формируют последовательность синхронизирующих импульсов (фиг.1 х) путем перемножения импульсного сигнала воспооизведения (фиг.1 а) с обратными (фиг,1 у) импульсами выборки информации. Формируют интервал (фиг.1 ц, интервал то-тз, Т 7-тв) между выделенными информационными импульсами (фиг,1 ф) и первым очередным импульсом (фиг.1 с, момент тз) в сигнале информационных нулей, Иэ высокочастотной последовательности стабильных импульсов делением частоты образуют три последовательности импульсов высокой частоты, у которых период следования импульсов первой последовательности (фиг.1 е) меньше периода следования импульсов второй последовательности (фиг.1 д) в 4/3 раза и во столько же раз больше периода следования импульсов третьей последовательности (фиг,1 г), Формируют четвертую последовательность импульсов высокой частоты (фиг,1 ш), которая н интервале (фиг,1 ц, интервалы 10-т;, т) между выделенными информационными импульсами и первым очередным импульсом в сигнале информационных нулей состоит (фиг,1 ш),из импульсов второй последовательности (фиг,1 д) высокой частоты, а за интервалом (фиг.1 ц, интервал вт) состоит из импульсов "ретьей последовательности (фиг.1 г) высокой частоты. Формируют последовательн эсть имг 1 ульсного сигнала информационных нулей (фиг,1 с), Для этого в импульсном сигнале воспроизведения (фиг.1 а) каждый интервал между соседними символами пересчитывается первой последовательностью импульсов высокой частоты (фиг,1 е), затем в следующем периоде измерений период масштабируют, для этого период сосчитывают импульсами четенертой последовательности импульсов высокой частоты (фиг.1 ш), По последнему сосчитанному импульсу формируют сигнал, соответствующий наличию в последнем воспроизведенном гериоде информационного нуля (фиг.1 с, моменты тз и 1 н).Устройство для детектирования манипулированных по частоте и фазе сигналов цифровой информации, воспроизводимых с магнитного носителя, содержит магнитную головку 1, подключенную выходом через усилитель-формирователь 2 импульсов к счетному входу первого триггера 3, первый и второй элементы И 4 и 5, подключенные первыми входами к выходу усилителя-формирователя 2 импульсов, а вторыми входами - соответственно к прямому и инверсному выходам второго триггера 6, третий триггер 7, подключенный первым установочным входом к выходу первого элемента И 4, подключенному также к выходной информационной шине 8, первый и второй делители 9 в 10 частоты, подключенные входами к выходу генератора 11 импульсов, третий элемент И 12, включенный между выходом пероо делителя 9 асо и суммирующим входом первого счетчика 13, а также нторой счетчик 14, четвертый, пятый и шестой элементы И 15-17, элемент ИЛИ 18, подключенный выходом к установочному входу второго триггера 6, выходную синхронизирующунэ шину 19, третий делитель 20 частоты, седьмой и восьмой элементы И 21 и 22 и элементы 2 ИИЛИ 23, при этом четвертый элемент И 15 первым входом подключен к выходу первого делителя 9 частоты, а нь,ходом - к суммирующему входу второго счетчика 14, первые входы 5 10 15 20 25 30 35 40 50 пятого и шестого элементов И 16 и 17 подключены к выходу усилителя-формирователя 2 импульсов, а выходы - соответственно к установочным входам первого и второго счетчиков 13 и 14, у которых выходы подключены к входам элемента ИЛИ 18, а вычитающие входы соответственно через седьмой и восьмой элементы И 21 и 22 подключены к ныходу элемента 2 ИИЛИ 23, у которого первый вход подключен к выходу второго делителя 10 частоты, второй вход подключен к прямому выходу третьего триггера 7, третий вход через делитель 20 частоты подключен к выходу генератора 11 импульсов, а четвертый вход - к инверсному выходу третьего триггера 7, у которого второй уста-. новочный вход подключен к установочному входу второго триггера 6, у которого счетный вход подключен к выходу усилителя- формирователя 2 импульсов, кроме этого, у первого триггера 3 прямой выход подключен к вторым входам третьего, шестого и восьмого элементов И 12, 17 и, 22, а инверсный выход подключен к вторым входам четвертого, пятого и седьмого элементов И 15, 16 и 21, а выходная синхронизирующая шина 19 г;одключена к выходу второго элемента И 5.Устройство работает следующим образом.Воспроизводимый магнитной головкой 1 сигнал поступает на усилитель-формирователь 2 импульсов, который формирует импульсный сигнал воспроизведения (фиг,1 а). Далее импульсный сигнал воспроизведения поступает на счетные входы первого 3 и второго 6 триггеров и на первые входы первого 4, второго 5, четвертого,15 и пятого 16 элементов И,Первый триггер 3 из импульсного сигнала воспроизведения формируетпрямой(фиг.1 б) и инверсный(фиг.1 в) стробирующие импульсы.При этом прямые стробирующие импульсы(фиг. Щ поступают на вторые входы третьего 12, шестого 17 и восьмого 22 элементов И, инверсные стробирующие импульсы (фиг.1 в) поступают на вторые входы четвертого 4, пятого 5 и седьмого 21 элементов И.С выхода генератора 11 импульсов импульсы высокой частоты поступают на нходы первого 9, второго 10 и третьего 20 делителей частоты, имеющие соответственно коэффициенты деления 12, 16 и 9.Прлведенные коэффициенты деления позволяют сформировать на выходе первого делителя 9 частоты высокочастотную последонательность импульсов (фиг,1 е),которая имеет частоты в 4/3 раза больше,чем частота следования импульсов но второй высокочастотной последовательности(фиг,1 д), формируемой вторым делителем 10 частоты, и в 4/3 раза меньше, чем частота следования импульсов в третьей последовательности (фиг,1 г), формируемой третьим делителем 20 частоты.Первая высокочастотная последовательность импульсов (фиг.1 е) через третий элемент И 12 по прямому стробирующему сигналу первого триггера (фиг.1 б) поступает на суммирующий вход первого счетчика 13 (фиг,1 ж) и через четвертый элемент И 15 по инверсному стробирующему сигналу первого триггера (фиг,1 в) поступает на суммирующий вход второго счетчика 14 (фиг,1 л).Вторая (фиг.1 д) и третья (фиг,1 г) высокочастотные импульсные последовательности поступают соответственно на первые входы первого и второго элементов И, входящих в элемент 2 ИИЛИ 23. С выхода элемента 2 ИИЛИ 23 четвертая высокочастотная последовательность импульсов (фиг.1 и) поступает на первые входы седьмого 21 и.восьмого 22 элементов И, которые соответственно по инверсному (фиг.1 в) и прямому (фиг.1 б) стробирующему импульсам пропускают сигнал на вычитающие входы первого 13 (фиг,1 и) и второго 14 (фиг.1 м) счетчиков.Таким образом, когда один счетчик работает в режиме сложения, второй счетчик работает в режиме вычитания.Синхронизация счетчиков 13 и 14 осуществляется импульсами, которые выделяются из импульсного сигнала воспроизведения (фиг.1 а) пятым 16 (фиг.1 к) и шестым 17(фиг.1 и) элементами И. Формирование импульсов синхронизации производится в моменты перехода соответствующего счетчика из режима вычитания в режим сложения. При этом, если импульс подсинхронизации поступает на счетчик позже, чем счетчик самостоятельно обнулится, работая в режиме вычитания,тогда в момент обнуления счетчика на его выходе "Заем",. подключенном к одному из входов элемента ИЛИ 18, формируется импульс информационного нуля.Элемент ИЛИ 18 собирает информационные нули с выходовпервого 13 и второго 14 счетчиков, а затем подает их на установочные входы второго 6 и третьего 7 триггеров,Второй триггер 6 делит импульсный сигнал воспроизведения (фиг,1 а), При этом в периодах воспроизводимых синхроимпульсов, в которых отсутствует информационный символ, подсинхронизация триггера 6 производится очередным информационным нулем, поступающим на й-вход триггера, В результате деления импульсного сигнала воспроизведения на выходе второго триггера 6 формируются прямые (фиг.1 т) и обратные (фиг,1 у) импульсы выборки информации, которые поступают соответственно на вторые входы первого 4 и второго 5 элементов И, На выходе первого элемента И 4 выделяются информационные символы (фиг.1 ф). На выходе второго элемента И 5 выделяются синхронизирующие символы (фиг,1 х).Информационные символы (фиг,1 ф) с выхода первого элемента И 4 поступают на Я-вход третьего триггера 7, который формирует прямой (фиг.1 ц) и обратный (фиг.1 ч) интервалы между выделенным первым информационным символом (фиг,1 ф) и следующим за ним первым информационным нулем (фиг.1 с).Сигнал с прямого(фиг,1 ц) выхода третьего триггера 7 открывает первый элемент И, входящий в элемент 2 ИИЛИ 23, а второй элемент И элемента 2 ИИЛИ 23 открывает сигнал с инверсного (фиг.1 ч) выхода третьего триггера 7,Таким образом, элемент 2 ИИЛИ коммутирует на выходе (фиг.1 ш) вторую (фиг.1 д) или третью (фиг.1 г) высокочастотные импульсные последовательности. Причем вторая (фиг.1 д) высокочастотная импульсная последовательность коммутируется, когда на выходе первого элемента И 4 выделяются информационные единицы, а третья (фиг.1 г) высокочастотная импульсная последовательность коммутируется, когда в воспроизведенном. сигнале отсутствуют информационные символы, а на выходе элемента ИЛИ 18 формируются импульсы информационных нулей. Четвертая высокочастотная импульсная последовательность (фиг.1 ш) с выхода элемента 2 ИИЛИ 23 через седьмой 21 и восьмой 22 элементы И поступает на вычитающие входы первого 13 и второго 14 счетчиков. При этом во время воспроизведения цифровой информации (фиг.1 а, интервал т 0-тз), в котором и рисутствуют информационные единицы, частоты следования импульсов, поступающих на суммирующий вход счетчика, в 4/3 раза меньше частоты следования импульсов, поступающих на вычитающий вход. Во время воспроизведения цифровой информации (фиг.1 а, интервал 1 з-тт) от первого информационного нуля до первой информационной единицы частота следования импульсов, поступаощих на суммирующий вход счетчика, в 4/3 раза больше частоты следования импульсов, поступающих на. вычитающий вход.1. Способ детектирования манипулированных по частоте и фазе сигналов воспроизведения цифровой магнитной записи путем формирования из воспроизводимого результата записи импульсного сигнала воспроизведения, .формирования последовательности информационных импульсов перемножением импульсного сигнала воспроизведения с выделенными далее прямыми импульсами выборки информации и формирования последовательности синхронизирующих импульсов перемножением импульсного сигнала воспроизведения с обратными импульсами выборки информации, о т л и ч а ю щ и й с я тем, что, с целью снижения погрешности детектирвания при наличии фазовых искажений, из высокочастотной последовательности стабильных импульсов делением частоты образуют три последовательности импульсов высокой частоты, при этом период следования импульсов первой последовательности меньше периода следования импульсов второй последовательности в 4/3 раза и во столько же раз больше периода следования импульсов третьей последовательности, триггерным делением суммы импульсного сигнала воспроизведения с сигналом информационных нулей формируют прямые и обратные импульсы выборки информации, полярность котооых определяется наличием в сигнале информационных нулей, формируют четвертую последовательность импульсов высокой частоты, которая в интеовале между выделенными информационными импульсами в сигнале информационных нулей соответствует второй последовательности последовательность импульсного сигналаинформационных нулей, для этого в импульсном сигнале воспроизведения каждый ин 50 55 Формула изобретения импульсов высокой частоты, а за интервалом - третьей последовательности импульсов высокой частоты, формируют тервал между соседними символами пересчитывают первой последовательностью импульсов высокой частоты, затем в следующем периоде измеренный интервал масштабируют импульсами четвертой последовательности импуль.,ов высокой частоты и, если при этом пересчитанный интервал меньше текущего, по окончании пересчитанного интервала в последовательности импульсного сигнала информационных нулей формируют очередной импульс информационного нуля,5 10 15 20 25 30 35 2, Устройство для детектирования манипулированных по частоте и фазе сигналов воспроизведения цифровой магнитной записи, содержащее магнитную головку, подключенную выходом через усилитель-формирователь импульсов к счетному входу первого триггера, первый и второй элементы И, подключенные первыми входами к выходу усилителя-формирователя, а вторыми входами соответственно к прямому и инверсному выходам второго триггера, третий триггер, подключенный первым установочным входом к выходу первого элемента И, подключенному также к выходной информационной шине, первый и второй делители частотыподключенные входами к выходу генератора импульсов, третий элемент И, включенный между выходом первого делителя частоты и суммирующим входом первого счетчика, а также второй счетчик, четвертый, пятый и шестой элементы И, элемент ИЛИ, подключенный выходом к установочному входу второго триггера, и выходную синхронизирующую шину, о т л и ч а ю щ е е с я тем, что, с целью снижения 1 огрешности детектирования при наличии фазовых искажений, в него введены третийделитель частоты, седьмой и восьмой элементы И и элемент 2 ИИЛИ, при этом четвертый элемент И первым входом подключен к выходу первого делителя частоты, а выходом - к суммирующему входу второго счетчика, первые входы пятого и шестого элементов И подключены к выходу усилителя-формирователя, а выходы соответственно к установочным входам первого и второго счетчиков, в которых выходы подключены к входам элемента ИЛИ, а вычитающие входы соответственно через седьмой и восьмой элементы И подключены к выходу элемента 2 ИИЛИ, у которого первый вход подключен к выходу второго делителя часто-, ты, второй вход подключен к прямому выходу третьего триггера, третий вход через третий делитель частоты подключен к выходу генератора импульсов, а четвертый вход - к инверсному выходу третьего триггера, у которого второй установочный вход подключен к установочному входу второго триггера, у которого счетный вход подключен к выходу усилителя-формирователя, кроме этого, у первого триггера прямой выход подключен к вторым входам третьего, шестого и восьмого элементов И, а инверсный выход подключен к вторым входам четвертого, пятого и седьмого элементов И, а выходная синхронизирующая шина подключена к выходу второго элемента И.1667151Составитель Н, Макаренко актор Т. Лошкарева Техред М,Моргентал Корректопле каз 2829 Тираж 350 Подписное. ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб.,4/8роизводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
