Система передачи и приема информации с многоосновным кодированием

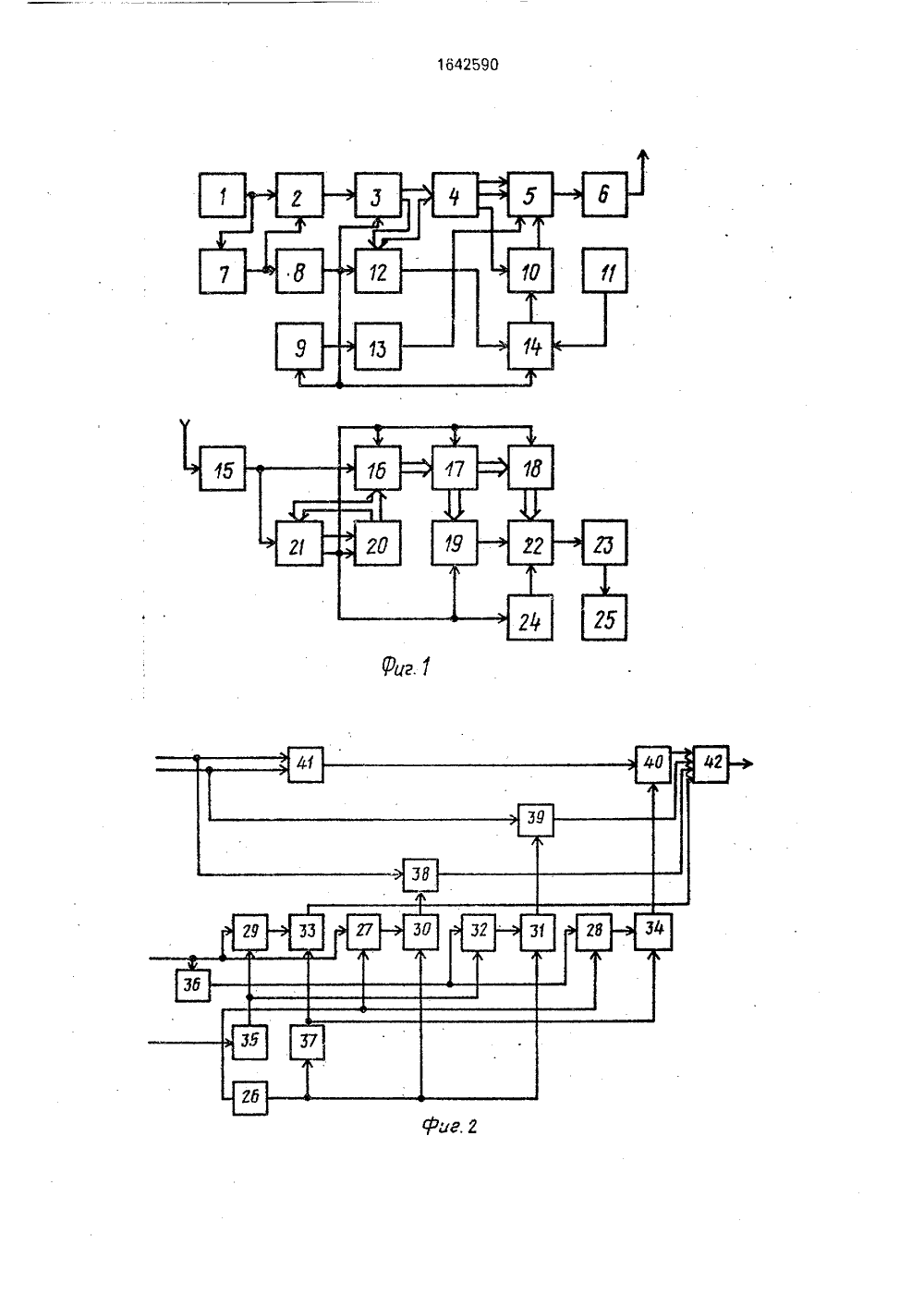

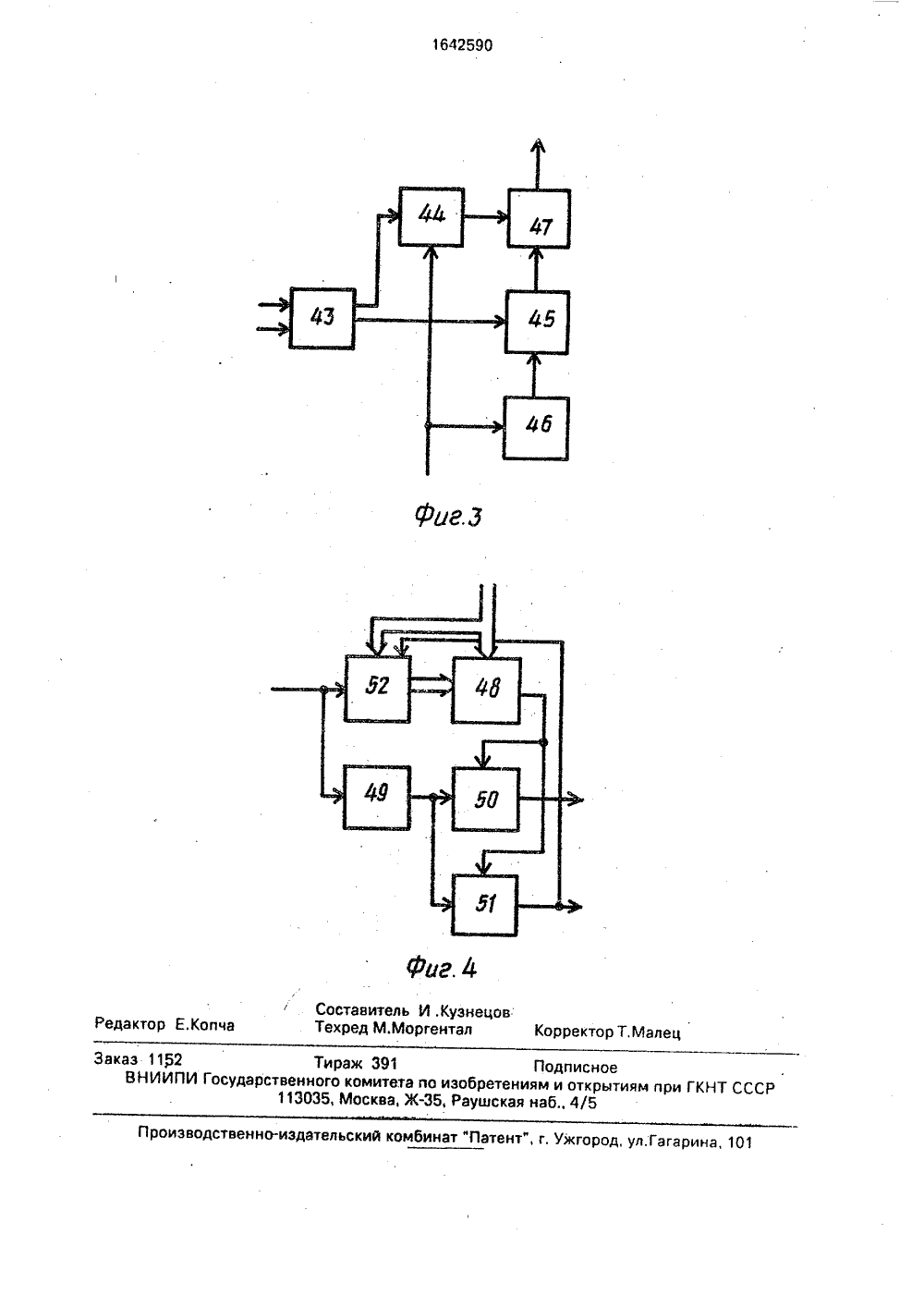

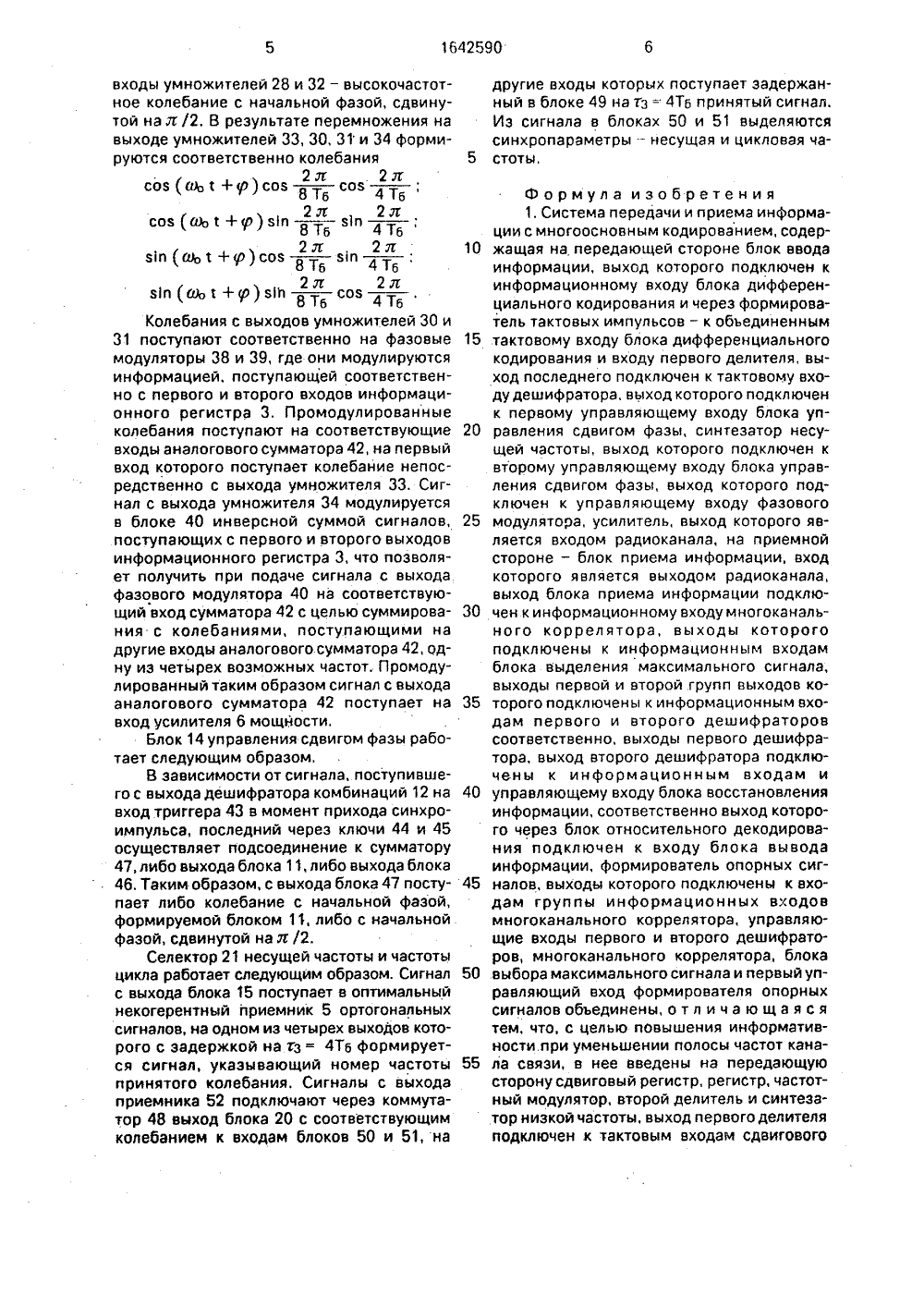

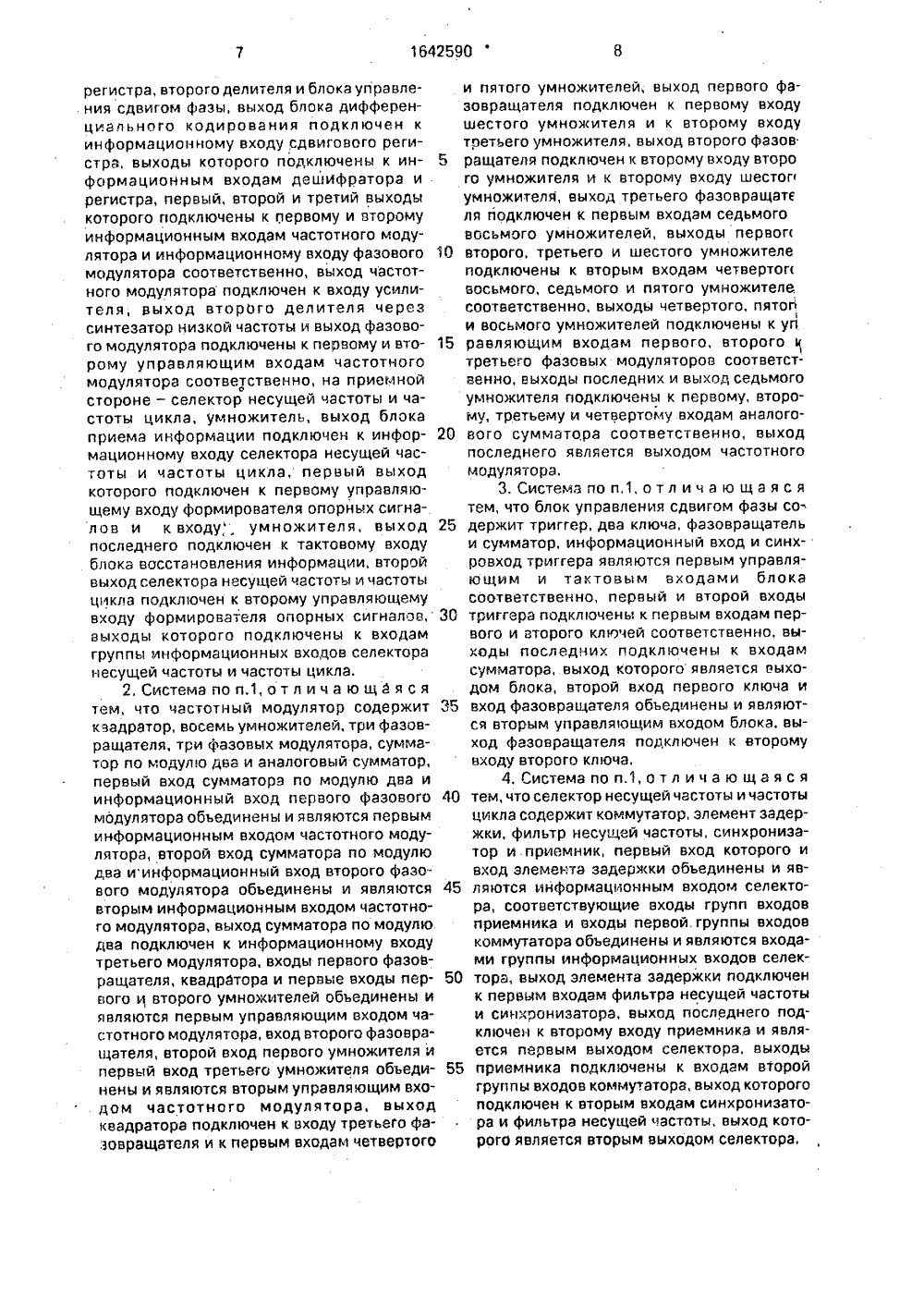

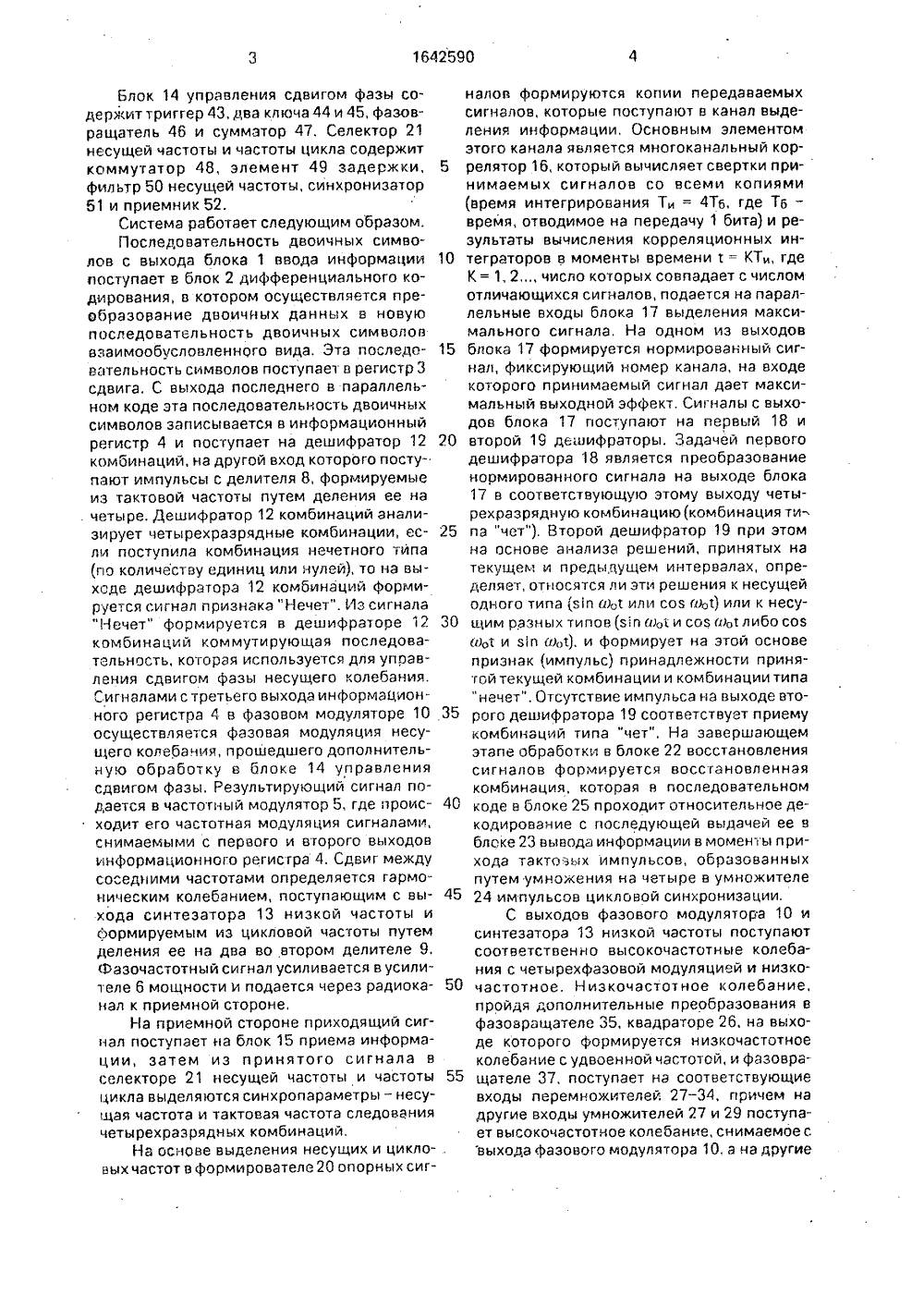

%14 В.А.Шевчен детельство ССС04 3 1/10, 1984,И ПРИЕМА ИНОВНЫМ КО ИЕМА ПЕРЕД И С МНОГО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ПИСАНИЕ ИЗО(54) СИСТ АЧИФОРМАЦИ ОСН ДРОВАНИЕМ(57) Изобретение относится к радиотехникеи может быть использовано в системе передачи данных, Цель изобретения - повышение информативности системы за счетуменьшения полосы частот при передачесигналов по радиоканалу связи. Система соИзобретение относится к технике связи и может быть использовано для повышения эффективности передачи сигналов по каналам связи с ограниченным частотным и энергетическим потенциалом.Цель изобретения - повышение информативности системы эа счет уменьшения полосы частот при передаче сигналов по радиоканалу связи.На фиг.1 изображена функциональная схема системы; на фиг.2 - функциональная схема частотного модулятора; на фиг.3 - функциональная схема блока управления сдвигом фазы; на фиг,4 - функциональная схема селектора несущей частоты и частоты цикла.Система содержит на передающей стороне блок 1 ввода информации, блок 2 дифференциального кодирования, сдвиговый регистр 3, регистр 4, частотный модулятор держит на передающей стороне блок ввода информации, блок дифференциального кодирования, сдвиговый регистр, регистр, частотный модулятор, усилитель, формирователь опорных сигналов, два делителя, фазовый модулятор, синтезатор несущей частоты, дешифратор, синтезатор низкой частоты, блок управления сдвигом фазы, на приемной стороне блок приема информации, многоканальный коррелятор, блок выделения максимального сигнала, два дешифратора, формирователь опорных сигналов, селектор несущей частоты и частоты цикла, блок восстановления информации, блок вывода информации, умножитель и блок относительного декодирования, 3 э.п, ф-лы,4 ил. 5, усилитель 6, формирователь 7 тактовых импульсов, первый 8 и второй 9 делители, фазовый модулятор 10, синтезатор 11 несущей частоты, дешифратор 12, синтезатор 13 низкой частоты и блок 14 управления сдвигом фазы, на приемной стороне - блок 15 приема информации, многоканальный кор- СЛ релятор 16, блок 17 выделения максималь- Ч,) ного сигнала, первый 18 и второй 19 дешифраторы, формирователь 20 опорных сигналов, селектор 21 несущей частоты и частоты цикла, блок 22 восстановления информации, блок 23 вывода информации, умножитель 24 и блок 25 относительного декодирования.Частотный модулятор 5 содержит квадратор 26, восемь умножителей 27-34, три фазовращателя 35-37 три фазовых модулятора 38 - 40, сумматор 41 по модулю два и аналоговый сумматор 42.Блок 14 управления сдвигом фазы содержит триггер 43, два ключа 44 и 45, фаэовращатель 46 и суммэтор 47. Селектор 21 несущей частоты и частоты цикла содержит коммутатор 48, элемент 49 задержки, фильтр 50 несущей частоты, синхронизатор 51 и приемник 52.Система работает следующим образом.Последовательность двоичных символов с выхода блока 1 ввода информации поступает в блок 2 дифференциального кодирования, в котором осуществляется преобраэорание двоичных данных в новую последовательность двоичных символов взаимообусловленного вида. Эта последовательность символов поступает в регистр 3 сдвига, С выхода последнего в параллельном коде эта последовательность двоичных символов записывается в информационный регистр 4 и поступает на дешифратор 12 комбинаций, на другой вход которого поступают импульсы с делителя 8, формируемые из тактовой частоты путем деления ее на . четыре. Дешифратор 12 комбинаций анализирует четырехразрядные комбинации, если поступила комбинация нечетного типа (по количеству единиц или нулей), то на выходе дешифратора 12 комбинаций формируется сигнал признака "Нечет". Из сигнала "Нечет" формируется в дешифраторе 12 комбинаций коммутирующая последовательность, которая используется для управления сдвигом фазы несущего колебания, Сигналами с третьего выхода информационного регистра 4 в фазовом модуляторе 10 осуществляется фазовая модуляция несущего колебания, прошедшего дополнительную обработку в блоке 14 управления сдвигом фазы, Результирующий сигнал подается в частотный модулятор 5, где происходит его частотная модуляция сигналами, снимаемыми с первого и второго выходов информационного регистра 4. Сдвиг между соседними частотами определяется гармоническим колебанием, поступающим с выхода синтезатора 13 низкой частоты и формируемым иэ цикловой частоты путем деления ее на два во втором делителе 9, Фаэочастотный сигнал усиливается в усилителе 6 мощности и подается через радиоканал к приемной стороне.На приемной стороне приходящий сигнал поступает на блок 15 приема информации, затем из принятого сигнала в селекторе 21 несущей частоты и частоты цикла выделя 1 отся синхропараметры - несущая частота и тактовая частота следования четырехразрядных комбинаций,На основе выделения несущих и цикловых частот в формирователе 20 опорных сиг 5 10 15 20 25 л 0 35 40 45 50 55 налов формируются копии передаваемых сигналов, которые поступают в канал выделения информации, Основным элементом этого канала является многоканальный коррелятор 16, который вычисляет свертки принимаемых сигналов со всеми копиями (время интегрирования Ти = 4 Тб, где Тб - время, отводимое на передачу 1 бита) и результаты вычисления корреляционных интеграторов в моменты времени т = КТИ, где К = 12 число которых совпадает с числом отличающихся сигналов, подается на параллельные входы блока 17 выделения максимального сигнала. На одном из выходов блока 17 формируется нормированный сигнал, фиксирующий номер канала, на входе которого принимаемый сигнал дает максимальный выходной эффект, Сигналы с выходов блока 17 поступают на первый 18 и второй 19 дешифраторы. Задачей первого дешифратора 18 является преобразование нормированного сигнала на выходе блока 17 в соответствующую этому выходу четырехразрядную комбинацию (комбинация ти па "чет"). Второй дешифратор 19 при этом на основе анализа решений, принятых на текущем и предыдущем интервалах, определяет, относятся ли эти решения к несущей одного типа (зп и),1 или сов йЫ) или к несущим разных типов (з 1 п вы и сов йь,т либо сов вот и зи йАЛ), и формирует на этой основе признак (импульс) принадлежности принятой текущей комбинации и комбинации типа "нечет". Отсутствие импульса на выходе второго дешифратора 19 соответствует приему комбинаций типа "чет", На завершающем этапе обработки в блоке 22 восстановления сигналов формируется восстановленная комбинация, которая в последовательном коде в блоке 25 проходит относительное декодирование с последующей выдачей ее в блоке 23 вывода информации в моменты прихода тактозьх импульсов, образованных путем умножения на четыре в умножителе 24 импульсов цикловой синхронизации.С выходов фазового модулятора 10 и синтезатора 13 низкой частоты поступают соответственно высокочастотные колебания с четырехфаэовой модуляцией и низкочастотное. Низкочастотное колебание, пройдя дополнительные преобразования в фазовращателе 35, квадраторе 26, на выходе которого формируется низкочастотное колебание с удвоенной частотой, и фазовращателе 37, поступает на соответствующие входы перемножителей 27 - 34, причем на другие входы умножителей 27 и 29 поступает высокочастотное колебание, снимаемое с выхода фазового модулятора 10, а на другиевходы умножителей 28 и 32 - высокочастотное колебание с начальной фазой, сдвинутой над /2, В результате перемножения на выходе умножителей 33, 30, 31 и 34 формируются соответственно колебания2 л 2 лсоз ( Йэр 1 + 0 ) соз соз8 Тб 4 Тбсоз (во т + гр) зи з 1 п2 л 2 л 8 Тб 4 Тбзи (а,1+ р) соз зи2 л 2 л 8 Тб 4 Тбз 1 п (аь т + О) зВ соз2 л 2 л 8 Тб 4 ТбКолебания с выходов умножителей 30 и 31 поступают соответственно на фазовые модуляторы 38 и 39, где они модулируются информацией, поступающей соответственно с первого и второго входов информационного регистра 3. Промодулированные колебания поступают на соответствующие входы аналогового сумматора 42, на первый вход которого поступает колебание непосредственно с выхода умножителя 33, Сигнал с выхода умножителя 34 модулируется в блоке 40 инверсной суммой сигналов, поступающих с первого и второго выходов информационного регистра 3, что позволяет получить при подаче сигнала с выхода фазового модулятора 40 на соответствующий вход сумматора 42 с целью суммирования с колебаниями, поступающими на другие входы аналогового сумматора 42, одну иэ четырех возможных частот. Промодулированный таким образом сигнал с выхода аналогового сумматора 42 поступает на вход усилителя 6 мощности,Блок 14 управления сдвигом фазы работает следующим образом,В зависимости от сигнала, поступившего с выхода дешифратора комбинаций 12 на вход триггера 43 в момент прихода синхроимпульса, последний через ключи 44 и 45 осуществляет подсоединение к сумматору 47, либо выхода блока 11, либо выхода блока 46, Таким образом, с выхода блока 47 поступает либо колебание с начальной фазой, формируемой блоком 1, либо с начальной фазой, сдвинутой на л/2.Селектор 21 несущей частоты и частоты цикла работает следующим образом. Сигнал с выхода блока 15 поступает в оптимальный некогерентный приемник 5 ортогональных сигналов, на одном из четырех выходов которого с задержкой на тз = 4 Тб формируется сигнал, указывающий номер частоты принятого колебания. Сигналы с выхода приемника 52 подключают через коммутатор 48 выход блока 20 с соответствующим колебанием к входам блоков 50 и 51, на10 15 20 25 30 чен к информационному входу многоканаль 35 40 45 50 55 другие входы которых поступает задержанный в блоке 49 на тз = 4 Тб принятый сигнал, Из сигнала в блоках 50 и 51 выделяются синхропараметры - несущая и цикловая частоты,Формула изобретения 1. Система передачи и приема информации с многоосновным кодированием, содержащая на передающей стороне блок ввода информации, выход которого подключен к информационному входу блока дифференциального кодирования и через формирователь тактовых импульсов - к объединенным тактовому входу блока дифференциального кодирования и входу первого делителя, выход последнего подключен к тактовому входу дешифратора, выход которого подключен к первому управляющему входу блока управления сдвигом фазы, синтезатор несущей частоты, выход которого подключен к второму управляющему входу блока управления сдвигом фазы, выход которого подключен к управляющему входу фазового модулятора, усилитель, выход которого является входом радиоканала, на приемной стороне - блок приема информации, вход которого является выходом радиоканала, выход блока приема информации подклюного коррелятора, выходы которого подключены к информационным входам блока выделения максимального сигнала, выходы первой и второй групп выходов которого подключены к информационным входам первого и второго дешифраторов соответственно, выходы первого дешифратора, выход второго дешифратора подключены к информационным входам и управляющему входу блока восстановления информации, соответственно выход которого через блок относительного декодирования подключен к входу блока вывода информации, формирователь опорных сигналов, выходы которого подключены к входам группы информационных входов многоканального коррелятора, управляющие входы первого и второго дешифраторов, многоканального коррелятора, блока выбора максимального сигнала и первый управляющий вход формирователя опорных сигналов объединены, отл и ча ю щ а я с я тем, что, с целью повышения информативности при уменьшении полосы частот канала связи, в нее введены на передающую сторону сдвиговый регистр, регистр, частотный модулятор, второй делитель и синтезатор низкой частоты, выход первого делителя подключен к тактовым входам сдвиговогорегистра, второго делителя и блока управления сдвигом фазы, выход блока дифференциального кодирования подключен к информационному входу сдвигового регистра, выходы которого подключены к информационным входам дешифратора и регистра, первый, второй и третий выходы которого подключены к первому и второму информационным входам частотного модулятора и информационному входу фазового модулятора соответственно, выход частотного модулятора подключен к входу усилителя, выход второго делителя через синтезатор низкой частоты и выход фазового модулятора подключены к первому и второму управляющим входам частотного модулятора соответственно, на приемной стороне - селектор несущей частоты и частоты цикла, умножитель, выход блока приема информации подключен к информационному входу селектора несущей частоты и частоты цикла, первый выход которого подключен к первому упоавляющему входу формирователя опорных сигналов и к входу. умножителя, выход последнего подключен к тактовому входу блока восстановления информации, второй выход селектора несущей частоты и частоты цикла подключен к второму управляющему входу формирователя опорных сигналов, выходы которого подключены к входам группы информационных входов селектора несущей частоты и частоты цикла.2. Система поп,1,отл ича ю ща я с я тем, что частотный модулятор содержит квадратор, восемь умножителей, три фазовращателя, три фазовых модулятора, сумматор по модулю дьа и аналоговый сумматор, первый вход сумматора по модулю два и информационный вход первого фазового модулятора объединены и являются первым информационным входом частотного модулятора, второй вход сумматора по модулю два иинформационный вход второго фазового модулятора объединены и являются вторым информационным входом частотного модулятора, выход сумматора по модулю два подключен к информационному входу третьего модулятора, входы первого фазойращателя, квадратора и первые входы первого и второго умножителей объединены и являются первым управляющим входом частотного модулятора, вход второго фэзовращэтеля, второй вход первого умножителя и первый вход третьего умножителя объединены и являются вторым управляющим входом частотного модулятора, выход квадратора подключен к входу третьего фазовращателя и к первым входам четвертого20 25 35 40 45 50 55 и пятого умножителей, выход первого фазовращателя подключен к первому входу шестого умножителя и к второму входу третьего умножителя, выход второго фазов ращателя подключен к второму входу второ го умножителя и к второму входу шестог умножителя, выход третьего фазовращэтеля подключен к первым входам седьмоговосьмого умножителей, выходы первоп второго, третьего и шестого умножителе подключены к вторьм входам четвертоп восьмого, седьмого и пятого умножителе соответственно, выходы четвертого, пятопи восьмого умножителей подключены к уп равляющим входам первого, второго к третьего фазовых модуляторов соответст. венно, выходы последних и выход седьмого умножителя подключены к первому, второму, третьему и четвертому входам аналогового сумматора соответственно, выход последнего является выходом частотного модулятора.3. Система по п,1, о т л и ч а ю щ а я с я тем, что блок управления сдвигом фазы содержит триггер, два ключа, фазовращательи сумматор, информационный вход и синхровход триггера являются первым управляющим и тактовым входами блока соответственно, первый и второй входы триггера подключены к первым входам первого и второго ключей соответственно, выходы последних подключены к входам сумматора, выход которого является выходом блока, второй вход первого ключа и вход фазовращателя объединены и являются вторым управляющим входом блошка, выход фазовращателя подключен к второму входу второго ключа.4, Система по п.1, о т л и ч а ю щ а я с я тем, что селектор несущей частоты и частоты цикла содержит коммутатор, элемент задержки, фильтр несущей частоты, синхронизатор и приемник, первый вход которого и вход элемента задержки объединены и являются информационным входом селектора, соответствующие входы групп входов приемника и входы первой. группы входов коммутатора объединены и являются входами группы информационных входов селектора, выход элемента задержки подключен к первым входам фильтра несущей частоты и синхронизатора, выход последнего подключен к второму входу приемника и является первым выходом селектора, выходы приемника подключены к входам второй группы входов коммутатора, выход которого подключен к вторым входам синхронизатора и фильтра несущей частоты, выход которого является вторым выходом селектора.1 б 42590 аказ 11,32 Тираж 391 ВНИИПИ Государственного комитета 113035, Москва, Ж-35, Рауаская наб., 4/5 ри ГКНТ СССР изводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагар Составитель И .КузнецовРедактор Е.Копча Техред М.Моргентал Корректор Т. М
