Система передачи и приема цифровой информации

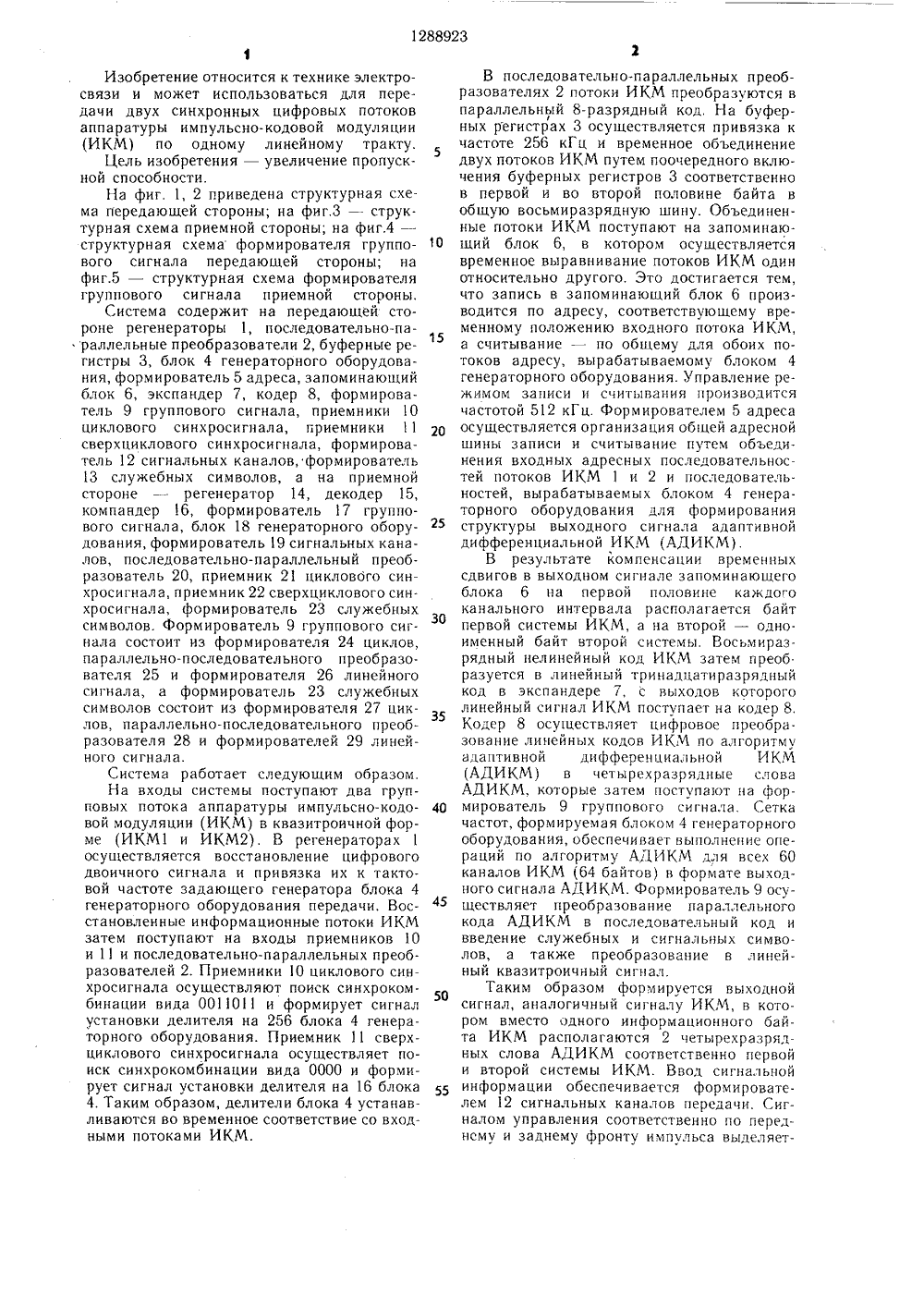

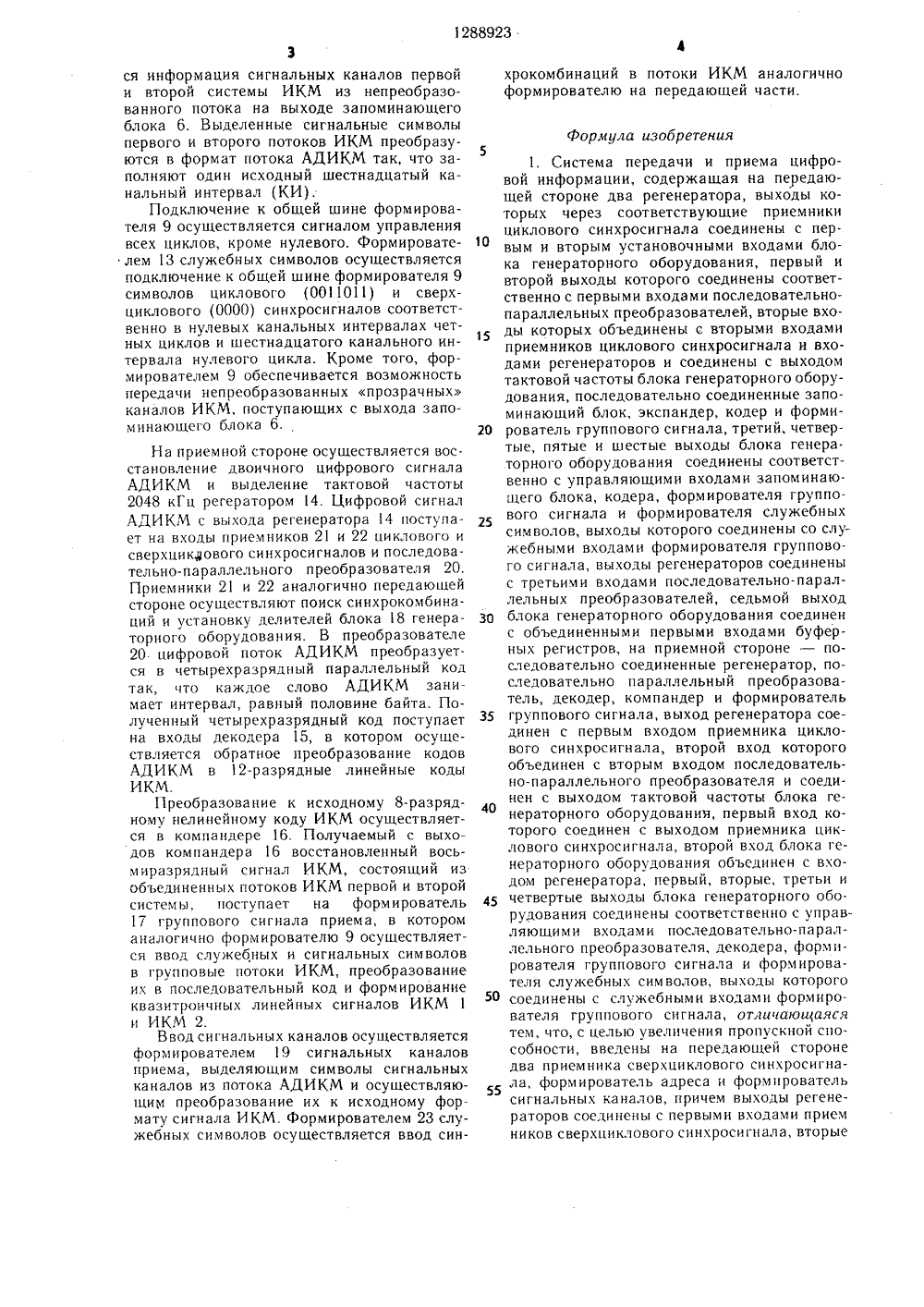

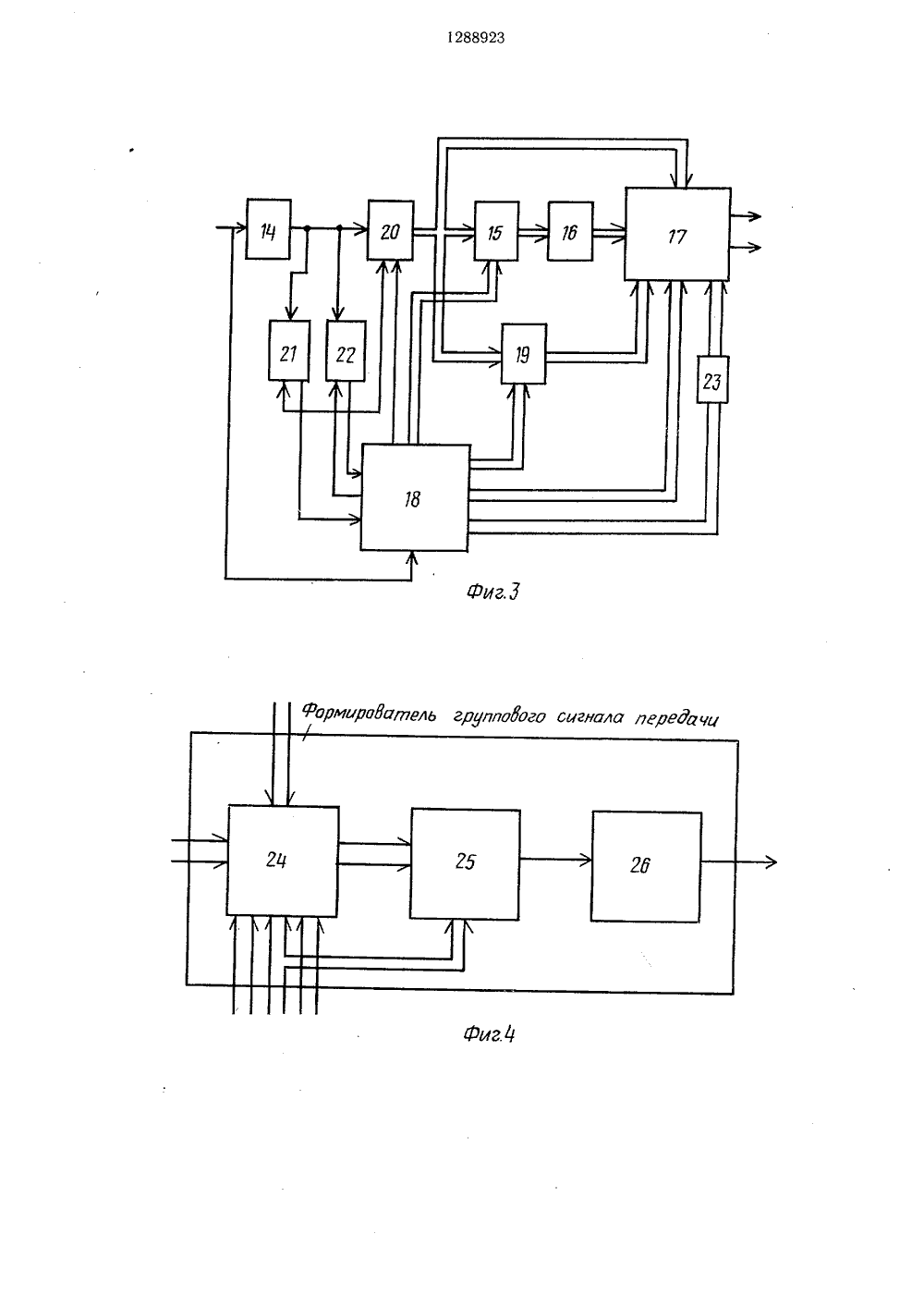

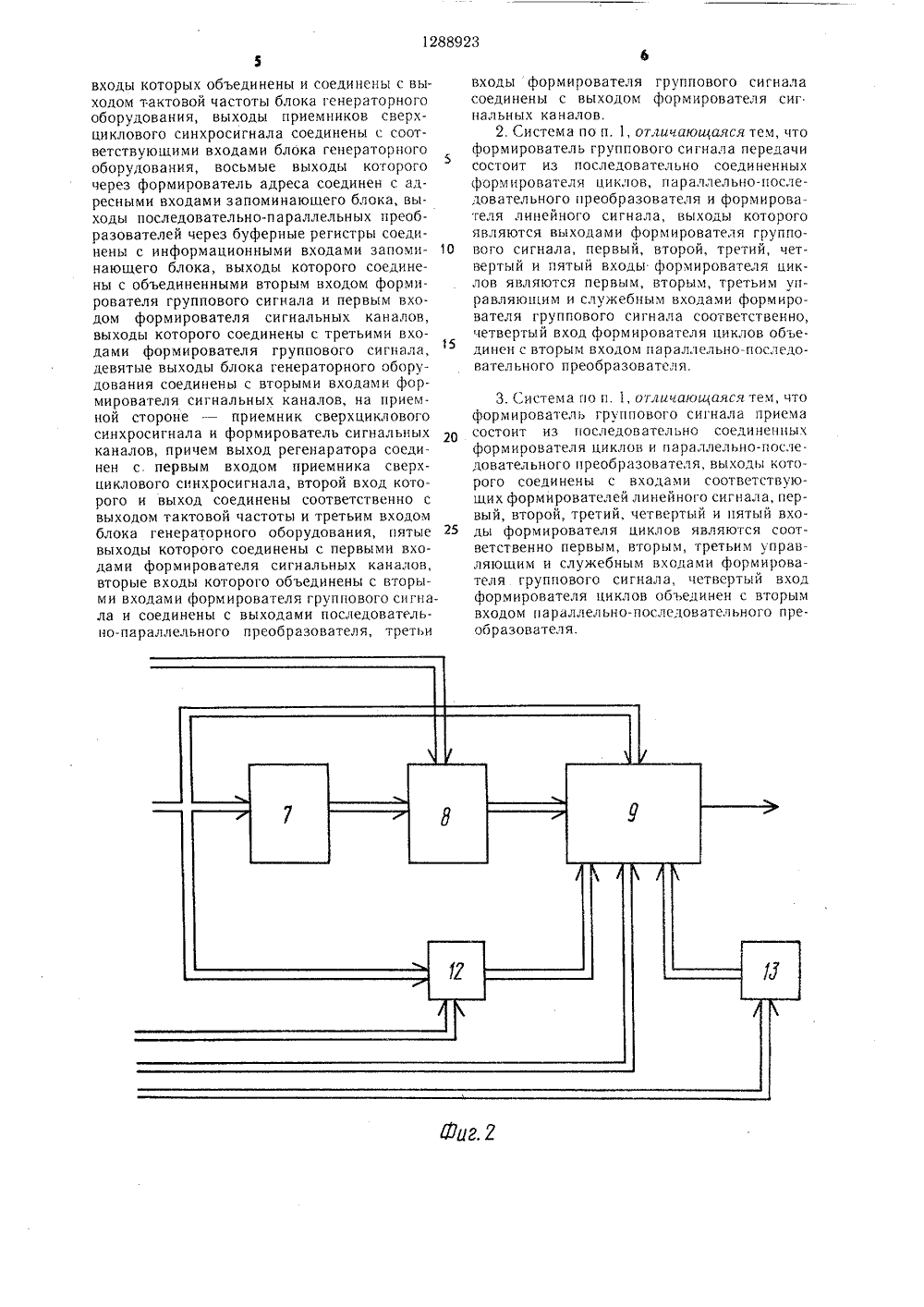

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 1288923 4 Н 04130 ПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСН СВИДЕТЕЛЬСТВУ льнико РИЕМ ектросвязи едачи двух линейному увеличение а содержит раторы 1, преобразо, блок 4 мирователь6, экспанГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54) СИСТЕМА ПЕРЕДАЧИ ИЦИФРОВОЙ ИНФОРМАЦИИ(57) Изобретение относится к эли может использоваться для перцифровых потоков по одномутракту. Цель изобретенияпропускной способности. Системна передающей стороне ре генепоследовательно-параллельныеватели 2, буферные регистрыгенераторного оборудования, фор5 адреса, запоминающий блок дер, кодер, формирователь группового сигнала, приемники 1 О циклового синхросигнала, приемник 11 сверхциклового синхросигнала, формирователь сигнальных каналов и формирователь служебных символов, а на приемной стороне - регенератор, декодер, компандер, формирователь группового сигнала, блок генераторного оборудования, формирователь сигнальных каналов, последовательно-параллельный преобразователь, приемник циклового синхросигнала, приемник сверхциклового синхросигнала и формирователь служебных символов. На входы системы поступают два групповых потока и с ИКМ в квазитроичной форме. В регенераторах 1 осуществляется поиск синхрокомбинации вида 0011011 и 0000 соответственно, формиру- э ют сигналы, по которым блок 4 устанавливается во временное соответствие с входными потоками ИКМ 2 з.п. ф-лы, 5 ил.С."Изобретение относится к технике электросвязи и может использоваться для передачи двух синхронных цифровых потоков аппаратуры импульсно-кодовой модуляции (ИКМ) по одному линейному тракту,Цель изобретения - увеличение пропускной способности,На фиг. 1, 2 приведена структурная схема передающей стороны; на фиг,3 - структурная схема приемной стороны; на фиг.4 - структурная схема формирователя группового сигнала передающей стороны; на фиг,5 - структурная схема формирователя группового сигнала приемной стороны,Система содержит на передающей стороне регенераторы 1, последовательно-па раллельные преобразователи 2, буферные регистры 3, блок 4 генераторного оборудования, формирователь 5 адреса, запоминающий блок 6, экспандер 7, кодер 8, формирователь 9 группового сигнала, приемники 10 циклового синхросигнала, приемники1 сверхциклового синхросигнала, формирователь 12 сигнальных каналов, формирователь 13 служебных символов, а на приемной стороне - регенератор 14, декодер 15, компандер 16, формирователь 17 группового сигнала, блок 18 генераторного оборудования, формирователь 19 сигнальных каналов, последовательно-параллельный преобразователь 20, приемник 21 циклового синхросигнала, приемник 22 сверхциклового синхросигнала, формирователь 23 служебных символов. Формирователь 9 группового сигнала состоит из формирователя 24 циклов, параллельно-последовательного преобразователя 25 и формирователя 26 линейного сигнала, а формирователь 23 служебных символов состоит из формирователя 27 циклов, параллельно-последовательного преобразователя 28 и формирователей 29 линейного сигнала.Система работает следующим образом.На входы системы поступают два групповых потока аппаратуры импульсно-кодовой модуляции (ИКМ) в квазитроичной форме (ИКМ 1 и ИКМ 2). В регенераторах 1 осуществляется восстановление цифрового двоичного сигнала и привязка их к тактовой частоте задающего генератора блока 4 генераторного оборудования передачи, Восстановленные информационные потоки ИКМ затем поступают на входы приемников 10 и 11 и последовательно-параллельных преобразователей 2. Приемники О циклового синхросигнала осуществляют поиск синхрокомбинации вида 0011011 и формирует сигнал установки делителя на 256 блока 4 генераторного оборудования. Приемник 11 сверхциклового синхросигнала осуществляет поиск синхрокомбинации вида 0000 и формирует сигнал установки делителя на 16 блока 4. Таким образом, делители блока 4 устанавливаются во временное соответствие со входными потоками ИКМ. 5 1 О 15 го 25 30 35 40 45 50 55 В последовательно-параллельных преобразователях 2 потоки ИКМ преобразуются в параллельный 8-разрядный код, На буферных регистрах 3 осуществляется привязка к частоте 256 кГц и временное объединение двух потоков ИКМ путем поочередного включения буферных регистров 3 соответственно в первой и во второй половине байта в общую восьмиразрядную шину. Объединенные потоки ИКМ поступают на запоминающий блок 6, в котором осуществляется временное выравнивание потоков ИКМ один относительно другого. Это достигается тем, что запись в запоминающий блок 6 производится по адресу, соответствующему временному положению входного потока ИКМ, а считывание - по общему для обоих потоков адресу, вырабатываемому блоком 4 генераторного оборудования. Управление режимом записи и считывания производится частотой 512 кГц. Формирователем 5 адреса осуществляется организация общей адресной шины записи и считывание путем объединения входных адресных последовательностей потоков ИКМ 1 и 2 и последовательностей, вырабатываемых блоком 4 генераторного оборудования для формирования структуры выходного сигнала адаптивной дифференциальной ИКМ (АДИКМ),В результате компенсации временных сдвигов в выходном сигнале запоминающего блока 6 на первой половине каждого канального интервала располагается байт первой системы ИКМ, а на второй - одноименный байт второй системы. Восьмиразрядный нелинейный код ИКМ затем преоб. разуется в линейный тринадцатиразрядный код в экспандере 7, с выходов которого линейный сигнал ИКМ поступает на кодер 8. Кодер 8 осуществляет цифровое преобразование линейных кодов ИКМ по алгоритму адаптивной дифференциальной ИКМ (АДИКМ) в четырехразрядные слова АДИКМ, которые затем поступают на формирователь 9 группового сигнала. Сетка частот, формируемая блоком 4 генераторного оборудования, обеспечивает выполнение операций по алгоритму АДИКМ для всех 60 каналов ИКМ (64 байтов) в формате выходного сигнала АДИКМ. Формирователь 9 осуществляет преобразование параллельного кода АДИКМ в последовательный код и введение служебных и сигнальных символов, а также преобразование в линейный квазитроичный сигнал.Таким образом форм ируется выходной сигнал, аналогичный сигналу ИКМ, в котором вместо одного информационного байта ИКМ располагаются 2 четырехразрядных слова АДИКМ соответственно первой и второй системы ИКМ. Ввод сигнальной информации обеспечивается формирователем 12 сигнальных каналов передачи. Сигналом управления соответственно по переднему и заднему фронту импульса выделяет 1288923ся информация сигнальных каналов первой и второй системы ИКМ из непреобразованного потока на выходе запоминающего блока 6. Выделенные сигнальные символы первого и второго потоков ИКМ преобразуются в формат потока АДИКМ так, что заполняют один исходный шестнадцатый канальный интервал (КИ).Подключение к обшей шине формирователя 9 осуществляется сигналом управления всех циклов, кроме нулевого. Формирователем 13 служебных символов осуществляется подключение к общей шине формирователя 9 символов циклового (0011011) и сверхциклового (0000) синхросигналов соответственно в нулевых канальных интервалах четных циклов и шестнадцатого канального интервала нулевого цикла. Кроме того, формирователем 9 обеспечивается возможность передачи непреобразованных прозрачных каналов ИКМ, поступающих с выхода запоминающего блока 6.На приемной стороне осуществляется восстановление двоичного цифрового сигнала АДИКМ и выделение тактовой частоты 2048 кГц регератором 14. Цифровой сигнал АДИКМ с выхода регенератора 14 поступает на входы приемников 21 и 22 циклового и сверхцикдового синхросигналов и последовательно-параллельного преобразователя 20. Приемники 21 и 22 аналогично передающей стороне осуществляют поиск синхрокомбинаций и установку делителей блока 18 генераторного оборудования. В преобразователе 20 цифровой поток АДИКМ преобразует. ся в четырехразрядный параллельный код так, что каждое слово АДИКМ занимает интервал, равный половине байта. Полученный четырехразрядный код поступает на входы декодера 15, в котором осуществляется обратное преобразование кодов АДИКМ в 12-разрядные линейные коды ИКМ.Преобразование к исходному 8-разрядному нелинейному коду ИКМ осуществляется в компандере 16, Получаемый с выходов компандера 16 восстановленный восьмиразрядный сигнал ИКМ, состоящий из объединенных потоков ИКМ первой и второй системы, поступает на формирователь 17 группового сигнала приема, в котором аналогично формирователю 9 осуществляется ввод служебных и сигнальных символов в групповые потоки ИКМ, преобразование их в последовательный код и формирование квазитроичных линейных сигналов ИКМ 1 и ИКМ 2.Ввод сигнальных каналов осуществляется формирователем 19 сигнальных каналов приема, выделяющим символы сигнальных каналов из потока АДИКМ и осуществляющим преобразование их к исходному формату сигнала ИКМ. Формирователем 23 служебных символов осуществляется ввод син 5 1 О 15 го г 5 зо 35 40 45 50 55 хрокомбинаций в потоки ИКМ аналогичноформирователю на передающей части. Формула изобретения1. Система передачи и приема цифровой информации, содержащая на передающей стороне два регенератора, выходы которых через соответствующие приемники циклового синхросигнала соединены с первым и вторым установочными входами блока генераторного оборудования, первый и второй выходы которого соединены соответственно с первыми входами последовательно- параллельных преобразователей, вторые входы которых объединены с вторыми входами приемников циклового синхросигнала и входами регенераторов и соединены с выходом тактовой частоты блока генераторного оборудования, последовательно соединенные запоминающий блок, экспандер, кодер и формирователь группового сигнала, третий, четвертые, пятые и шестые выходы блока генераторного оборудования соединены соответственно с управляющими входами запоминаю. щего блока, кодера, формирователя группового сигнала и формирователя служебных символов, выходы которого соединены со служебными входами формирователя группового сигнала, выходы регенераторов соединены с третьими входами последовательно-параллельных преобразователей, седьмой выход блока генераторного оборудования соединен с объединенными первыми входами буферных регистров, на приемной стороне - последовательно соединенные регенератор, последовательно параллельный преобразователь, декодер, компандер и формирователь группового сигнала, выход регенератора соединен с первым входом приемника циклового синхросигнала, второй вход которого объединен с вторым входом последовательно-параллельного преобразователя и соединен с выходом тактовой частоты блока генераторного оборудования, первый вход которого соединен с выходом приемника циклового синхросигнала, второй вход блока генераторного оборудования объединен с входом регенератора, первый, вторые, третьи и четвертые выходы блока генераторного оборудования соединены соответственно с управляющими входами последовательно-параллельного преобразователя, декодера, формирователя группового сигнала и формирователя служебных символов, выходы которого соединены с служебными входами формирователя группового сигнала, отличающаяся тем, что, с целью увеличения пропускной способности, введены на передающей стороне два приемника сверхциклового синхросигнала, формирователь адреса и формирователь сигнальных каналов, причем выходы регенераторов соединены с первыми входами прием ников сверхциклового синхросигнала, вторые1288923 Шаг. 2 входы которых объединены и соединены с выходом тактовой частоты блока генераторного оборудования, выходы приемников сверхциклового синхросигнала соединены с соответствующими входами блока генераторного5 оборудования, восьмые выходы которого через формирователь адреса соединен с адресными входами запоминающего блока, выходы последовательно-параллельных преобразователей через буферные регистры соединены с информационными входами запоми наюшего блока, выходы которого соединены с объединенными вторым входом формирователя группового сигнала и первым входом формирователя сигнальных каналов, выходы которого соединены с третьими входами формирователя группового сигнала, девятые выходы блока генераторного оборудования соединены с вторыми входами формирователя сигнальных каналов, на приемной стороне - приемник сверхциклового синхросигнала и формирователь сигнальных каналов, причем выход регенаратора соединен с первым входом приемника сверхциклового синхросигнала, второй вход которого и выход соединены соответственно с выходом тактовой частоты и третьим входом блока генераторного оборудования, пятые 25 выходы которого соединены с первыми входами формирователя сигнальных каналов, вторые входы которого объединены с вторыми входами формирователя группового сигнала и соединены с выходами последовательно-параллельного преобразователя, третьи входы формирователя группового сигнала соединены с выходом формирователя сиг. нальных каналов,2. Система по п. 1, от,гичавщаяся тем, что формирователь группового сигнала передачи состоит из последовательно соединенных формирователя циклов, параллельно-последовательного преобразователя и формирователя линейного сигнала, выходы которого являются выходами формирователя группового сигнала, первый, второй, третий, четвертый и пятый входы формирователя циклов являются первым, вторым, третьим управляющим и служебным входами формирователя группового сигнала соответственно, четвертый вход формирователя циклов объединен с вторым входом параллельно-последовательного преобразователя. 3. Система по п. 1, отгичавщаяся тем, что формирователь группового сигнала приема состоит из последовательно соединенных формирователя циклов и параллельно-последовательного преооразователя, выходы которого соединены с входами соответствующих формирователей линейного сигнала, первый, второй, третий, четвертый и пятый входы формирователя циклов являются соответственно первым, вторым, третьим управляющим и служебным входами формирователя группового сигнала, четвертый вход формирователя циклов объединен с вторым входом параллельно-последовательного преобразователя.Составитель Н. ЛазареваРедактор А, Петров Текред И. Всрес Корректор Н. КорольЗаказ 7824/59 Тираж 659 ПодписноеВНИИП 1 Государственного комитеты СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 415Производственно-полиграфическое предприятие, г. Ужгород, ул. Гроектная, 4
