Пробоотборник для испытателяпластов

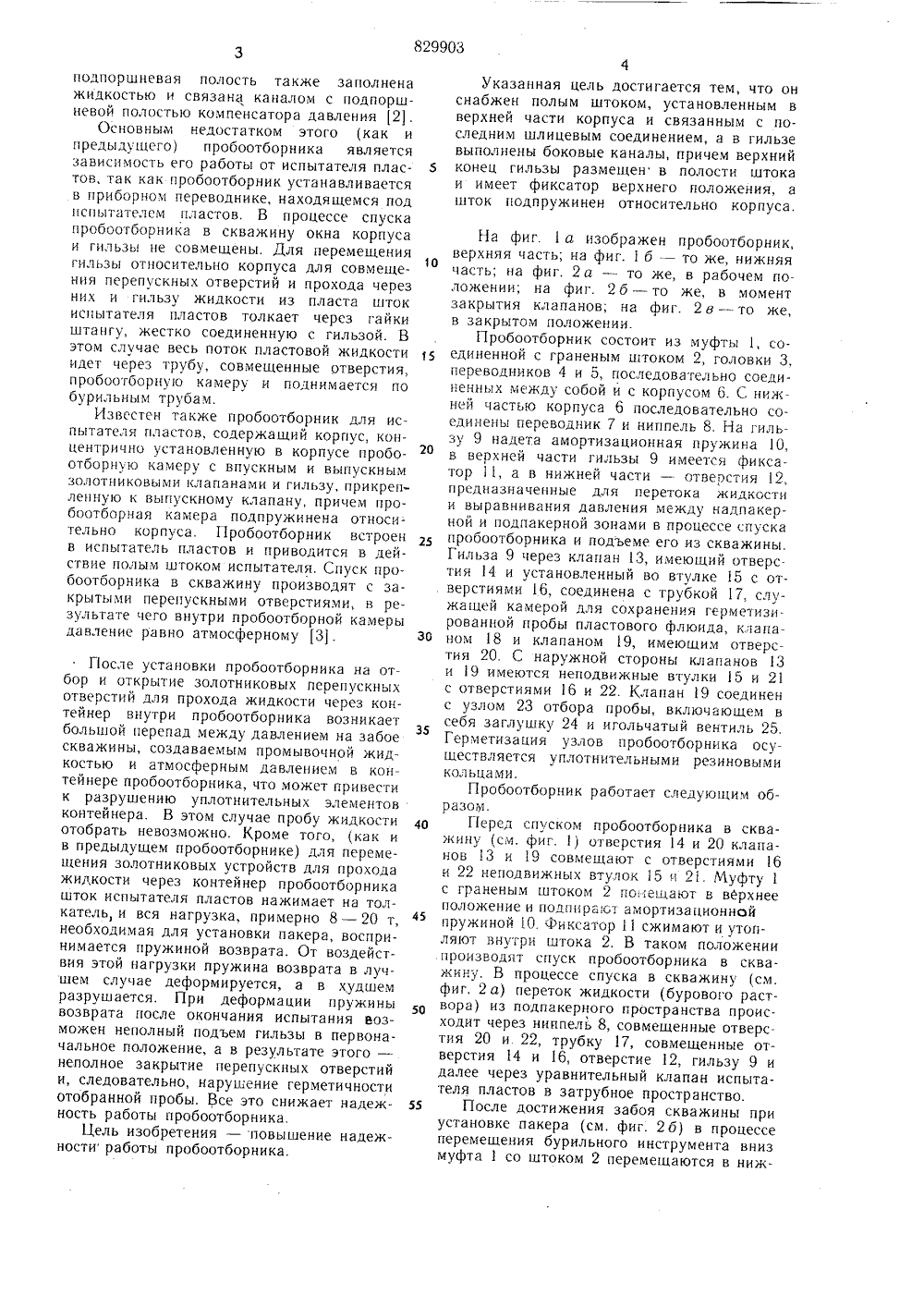

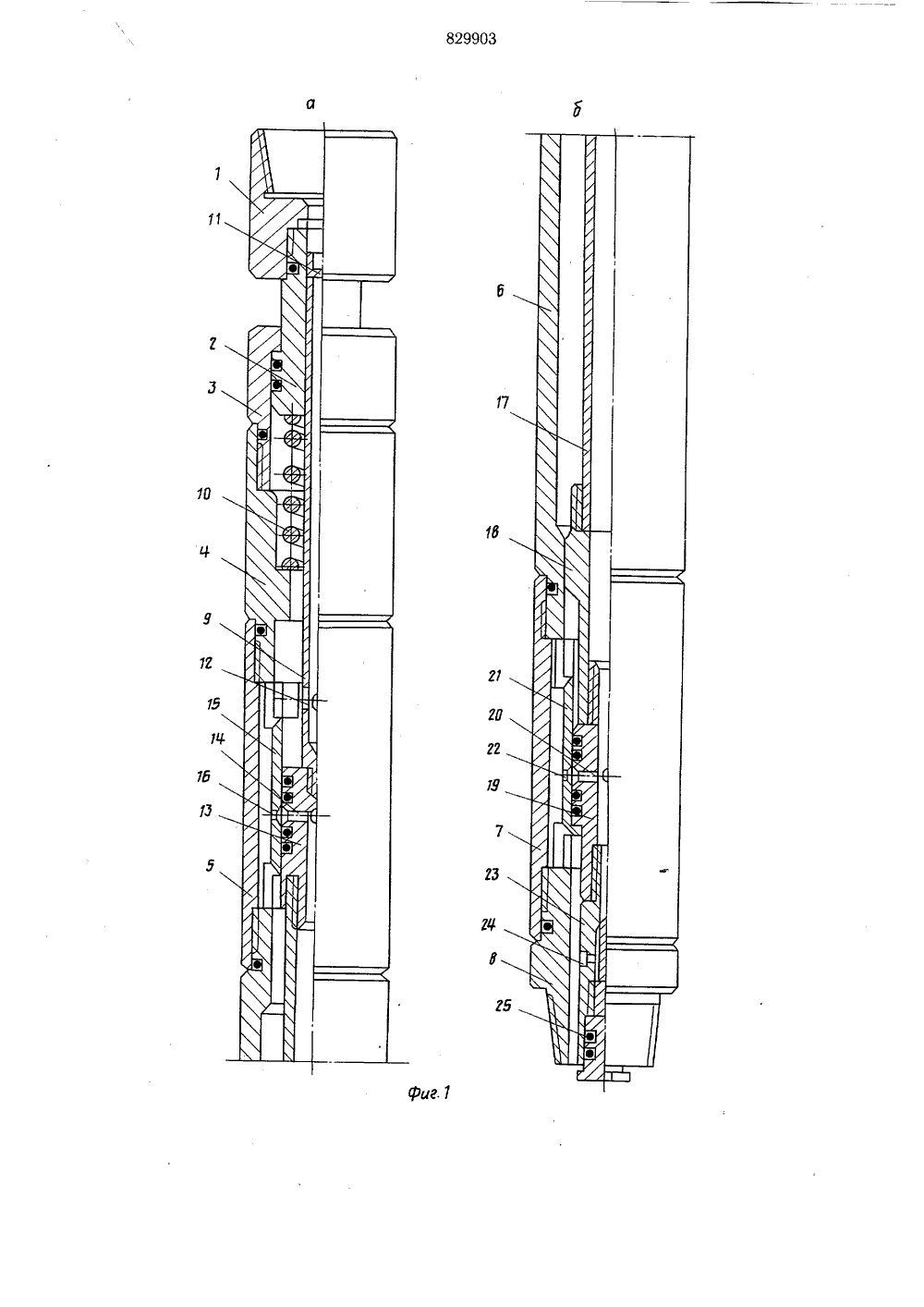

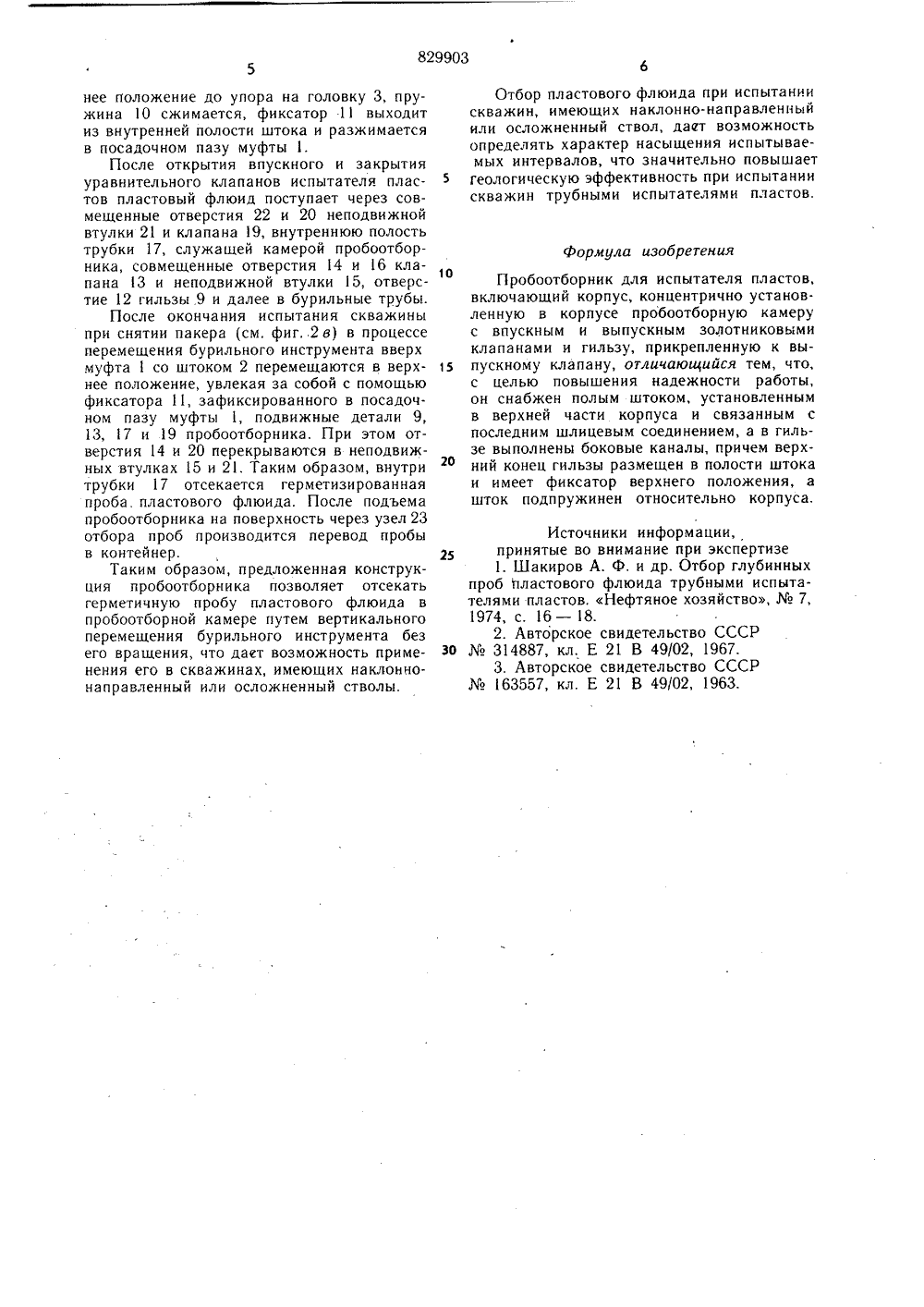

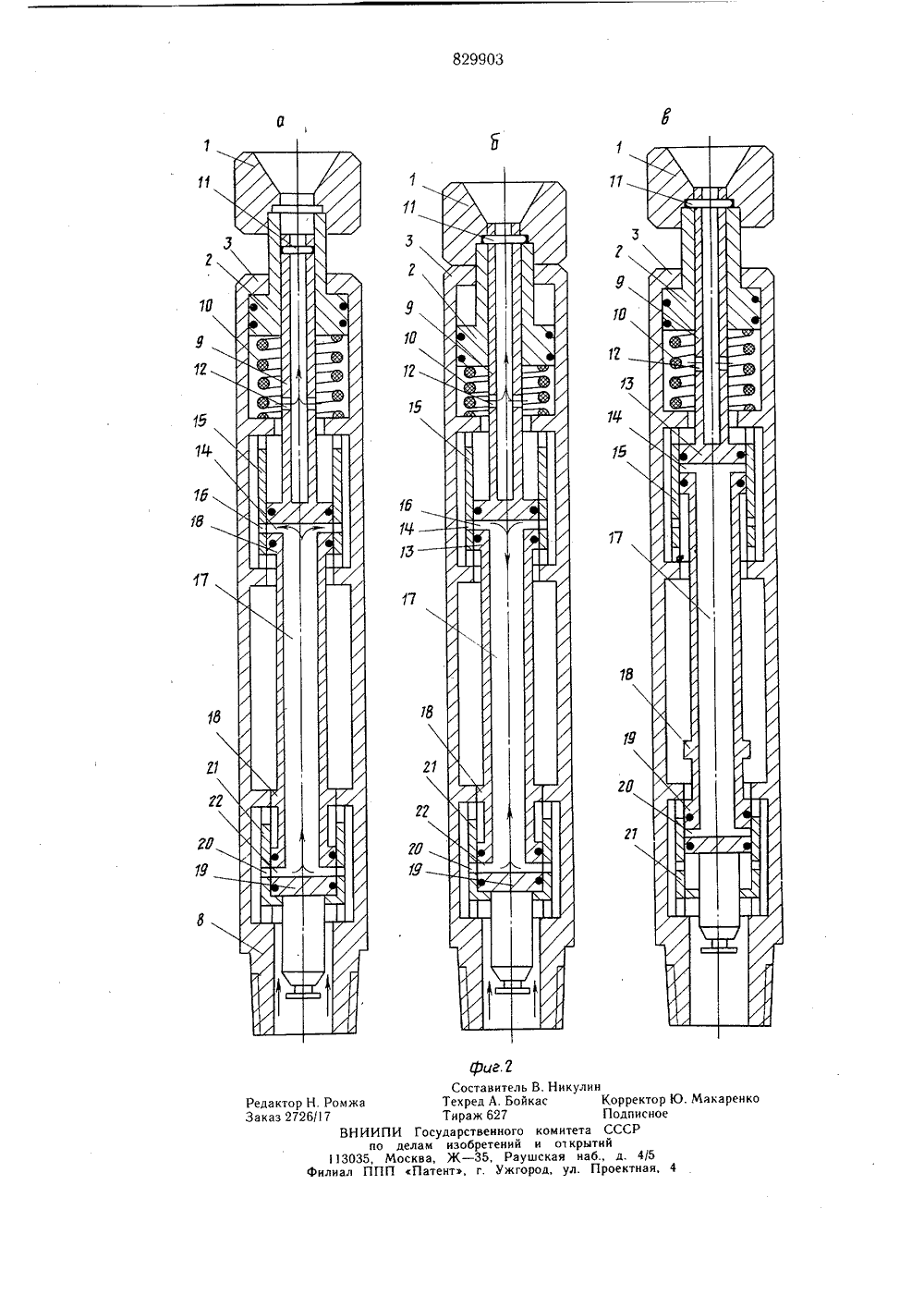

Союз СоветскнкСоцналнстнческнзРеспубпнк СВИДЕТЕЛЬСТВУ АВТ ОРСК 61 олнительное к свид-ву -1) 2797052/22-0(23) Приоритет -Опубликовано 15.05.81. аударствеккми кемитет СССР летень18ата опубликования описания 17.05.8 Авторызобретени В. В. Голубе ончаров, В. Е. Городецки54) ПРОБООТБОРНИ Изобретение относится к нефтегазодобывающей промышленности, а именно к устройствам для отбора глубинных проб и применяется в комплекте с испытательным инструментом.Известны пробоотборники для отбора5 глубинных проб, применяемые в комплекте с испытателем пластов в процессе испытания скважин.Известен пробоотборник для испытателя пластов, содержащий верхний переводник, 1 о шток и клапан. Отличительной особенностью этого пробоотборника является то, что нижняя часть запорно-поворотного клапана оборудована пробоотборной камерой, состоящей из патрубка, дополнительного пробкового клапана и узла отбора жидкости и газов, т. е. запорно-поворотный клапан выполняет две функции: запорного органа и пробоотборника. Верхним запирающим узлом пробоотборной камеры служит пробка запорного клапана, являющаяся неотъемлемой частью запорно-поворотного клапана. Для закрытия верхнего запирающего узла пробоотборника необходимо проводить вращение бурильной колонны, так как этого ИСПЫТАТЕЛЯ ПЛАСТОВ требует конструкция запорно-поворотного клапана 11.Однако в скважинах, имеющих наклонно- направленный или осложненный ствол, практически невозможно проворачивать бурильный инструмент, находящийся под нагрузкой (от 6 - 8 до 20 т), необходимой для удержания пакерующего резинового элемента в распакованном состоянии вследствие больших сил трения в местах соприкосновения колонны труб со стенками скважины. Поэтому закрыть верхний запирающий узел этого пробоотборника не всегда возможно и, следовательно, не всегда возможно отобрать пробу пластового флюида.Известен также пробоотборник для испытателей пластов, который устанавливается в приборном переводнике, находящемся под испытателем пластов и приводится в действие полым штоком испытателя. Пробоотборник содержит гильзу с системой уплотнений и перепускных отверстий, пружину возврата гильзы в исходное положение, компенсатор давления, подпружиненный поршень, размещенный в пробоотбор ной камере, заполненной жидкостью, причем10 1520 25 30 35 40 45 50 55 После установки пробоотборника на отбор и открытие золотниковых перепускных отверстий для прохода жидкости через контейнер внутри пробоотборника возникает большой перепад между давлением на забое скважины, создаваемым промывочной жидкостью и атмосферным давлением в контейнере пробоотборника, что может привести к разрушению уплотнительных элементов контейнера. В этом случае пробу жидкости отобрать невозможно. Кроме того, (как и в предыдущем пробоотборнике) для перемещения золотниковых устройств для прохода жидкости через контейнер пробоотборника шток испытателя пластов нажимает на толкатель, и вся нагрузка, примерно 8 - 20 т, необходимая для установки пакера, воспринимается пружиной возврата. От воздействия этой нагрузки пружина возврата в лучшем случае деформируется, а в худшем разрушается. При деформации пружины возврата после окончания испытания возможен неполный подъем гильзы в первоначальное положение, а в результате этого - неполное закрытие перепускных отверстий и, следовательно, нарушение герметичности отобранной пробы. Все это снижает надежность работы пробоотборника.Цель изобретения - повышение надежности работы пробоотборника. подпоршневая полость также заполнена жидкостью и связана каналом с подпоршневой полостью компенсатора давления 12.Ос нов ны,л недостатком этого (как и предыдущего) пробоотборника является зависимость его работы от испытателя пластов, так как пробоотборник устанавливается в приборном переводнике, находящемся под испытателем пластов, В процессе спуска пробоотборника в скважину окна корпуса и гильзы не совмещены. Для перемещения гильзы относительно корпуса для совмещения перепускных отверстий и прохода через них и гильзу жидкости из пласта шток испытателя пластов толкает через гайки штангу, жестко соединенную с гильзой. В этом случае весь поток пластовой жидкости идет через трубу, совмещенные отверстия, пробоотборную камеру и поднимается по бурильным трубам.Известен также пробоотборник для испытателя пластов, содержащий корпус, концентрично установленную в корпусе пробоотборную камеру с впускным и выпускным золотниковыми клапанами и гильзу, прикрепленную к выпускному клапану, причем пробоотборная камера подпружинена относительно корпуса. Пробоотборник встроен в испытатель пластов и приводится в действие полым штоком испытателя. Спуск пробоотборника в скважину производят с закрытыми перепускными отверстиями, в результате чего внутри пробоотборной камеры давление равно атмосферному 3. Указанная цель достигается тем, что он снабжен полым штоком, установленным в верхней части корпуса и связанным с последним шлицевым соединением, а в гильзе выполнены боковые каналы, причем верхний конец гильзы размещен в полости штока и имеет фиксатор верхнего положения, а шток подпружинен относительно корпуса,На фиг. 1 а изображен пробоотборник, верхняя часть; на фиг. 1 б - то женижняя часть; на фиг. 2 а - то же, в рабочем положении; на фиг. 2 б - то же, в момент закрытия клапанов; на фиг. 2 в - то же, в закрытом положении.Пробоотборник состоит из муфты 1, соединенной с граненым штоком 2, головки 3, переводников 4 и 5, последовательно соединенных между собой и с корпусом 6. С нижней частью корпуса б последовательно соединены переводники ниппель 8. На гильзу 9 надета амортизационная пружина 10, в верхней части гильзы 9 имеется фиксатор 11, а в нижней части - отверстия 12, предназначенные для перетока жидкости и выравнивания давления между надпакеоной и подпакерной зонами в процессе спуска пробоотборника и подъеме его из скважины, Гильза 9 через клапан 13, имеющий отверстия 14 и установленный во вгулке 15 с отверстиями 16, соединена с трубкой 17, служащей камерой для сохранения герметизи. рованной пробы пластового флюида, клапаном 18 и клапаном 19, имеющим отверстия 20. С наружной стороны клапанов 13 и 19 имеются неподвижные втулки 15 и 21 с отверстиями 16 и 22. Клапан 19 соединен с узлом 23 отбора пробы, включающем в себя заглушку 24 и игольчатый вентиль 25. Герметизация узлов пробоотборника осуществляется уплотнительными резиновыми кольцами.Пробоотборник работает следующим образом.Перед спуском пробоотборника в скважину (см. фиг. 1) отверстия 14 и 20 клапанов 13 и 19 совмещают с отверстиями 1 б и 22 неподвижных втулок 15 и 21. Муфту 1 с граненым штоком 2 поещают в верхнее положение и подпирают амортизационной пружиной 10. Фиксатор 11 сжимают и утопляют внутри штока 2. В таком положении производят спуск пробоотборника в скважину. В процессе спуска в скважину (см. фиг, 2 а) переток жидкости (бурового раствора) из подпакерного пространства происходит через ниппель 8, совмещенные отверстия 20 и. 22, трубку 17, совмещенные отверстия 14 и 16, отверстие 12, гильзу 9 и далее через уравнительный клапан испытателя пластов в затрубное пространство.После достижения забоя скважины при установке пакера (см. фиг. 2 б) в процессе перемещения бурильного инструмента вниз муфта 1 со штоком 2 перемещаются в нижнее положение до упора на головку 3, пружина 10 сжимается, фиксатор 11 выходит из внутренней полости штока и разжимается в посадочном пазу муфты .После открытия впускного и закрытия уравнительного клапанов испытателя пластов пластовый флюид поступает через совмещенные отверстия 22 и 20 неподвижной втулки 21 и клапана 9, внутреннюю полость трубки 17, служащей камерой пробоотборника, совмещенные отверстия 14 и 16 клапана 13 и неподвижной втулки 15, отверстие 12 гильзы.9 и далее в бурильные трубы.После окончания испытания скважины при снятии пакера (см, фиг 2 в) в процессе перемещения бурильного инструмента вверх муфта 1 со штоком 2 перемещаются в верхнее положение, увлекая за собой с помощью фиксатора 11, зафиксированного в посадочном пазу муфты 1, подвижные детали 9, 13, 17 и 19 пробоотборника. При этом отверстия 14 и 20 перекрываются в неподвижных втулках 15 и 21. Таким образом, внутри трубки 17 отсекается герметизированная проба. пластового флюида. После подъема пробоотборника на поверхность через узел 23 отбора проб производится перевод пробы в контейнер.Таким образом, предложенная конструкция пробоотборника позволяет отсекать герметичную пробу пластового флюида в пробоотборной камере путем вертикального перемещения бурильного инструмента без его вращения, что дает возможность применения его в скважинах, имеющих наклонно- направленный или осложненный стволы. Отбор пластового флюида при испытаниискважин, имеющих наклонно-направленный или осложненный ствол, даст возможность определять характер насыщения испытываемых интервалов, что значительно повышает геологическую эффективность при испытании скважин трубными испытателями пластов,Формула изобретения10Пробоотборник для испытателя пластов,включающий корпус, концентрично установленную в корпусе пробоотборную камеру с впускным и выпускным золотниковыми клапанами и гильзу, прикрепленную к вы 1 з пускному клапану, отличающийся тем, что,с целью повышения надежности работы, он снабжен полым штоком, установленным в верхней части корпуса и связанным с последним шлицевым соединением, а в гильзе выполнены боковые каналы, причем верхний конец гильзы размещен в полости штока и имеет фиксатор верхнего положения, а шток подпружинен относительно корпуса.Источники информации,принятые во внимание при экспертизе1. Шакиров А. Ф, и др. Отбор глубинныхпроб йластового флюида трубными испытателями пластов. Нефтяное хозяйство,7,1974, с. 16 - 18.2. Авторское свидетельство СССР30314887, кл. Е 21 В 49/02, 1967.3. Авторское свидетельство СССР1 63557, кл. Е 21 В 49/02, 1963.. Никулинс К Сост а Техред Тираж ВНИИПИ Государст по делам изобр 113035, Москва, Ж - 3 илиал ППП Патент, г. Макаренко р ректор дписно ССР 4/5 ктнаяРедактор Н. РомжЗаказ 2726/17 627 Пвенного комитета Сетений и от крытий5, Раушская наб.,Ужгород, ул. Про
