Устройство для формирования последовательности импульсов

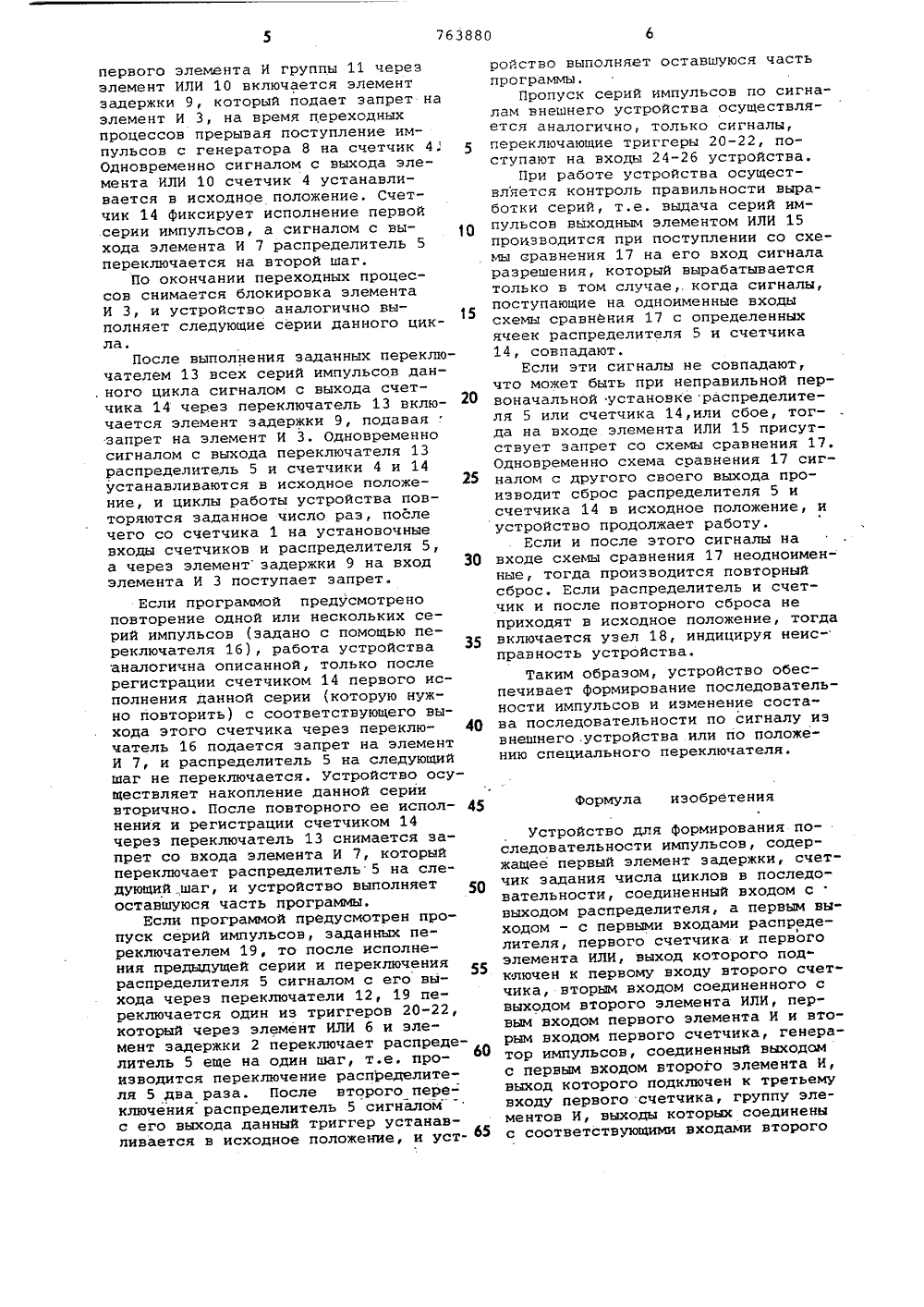

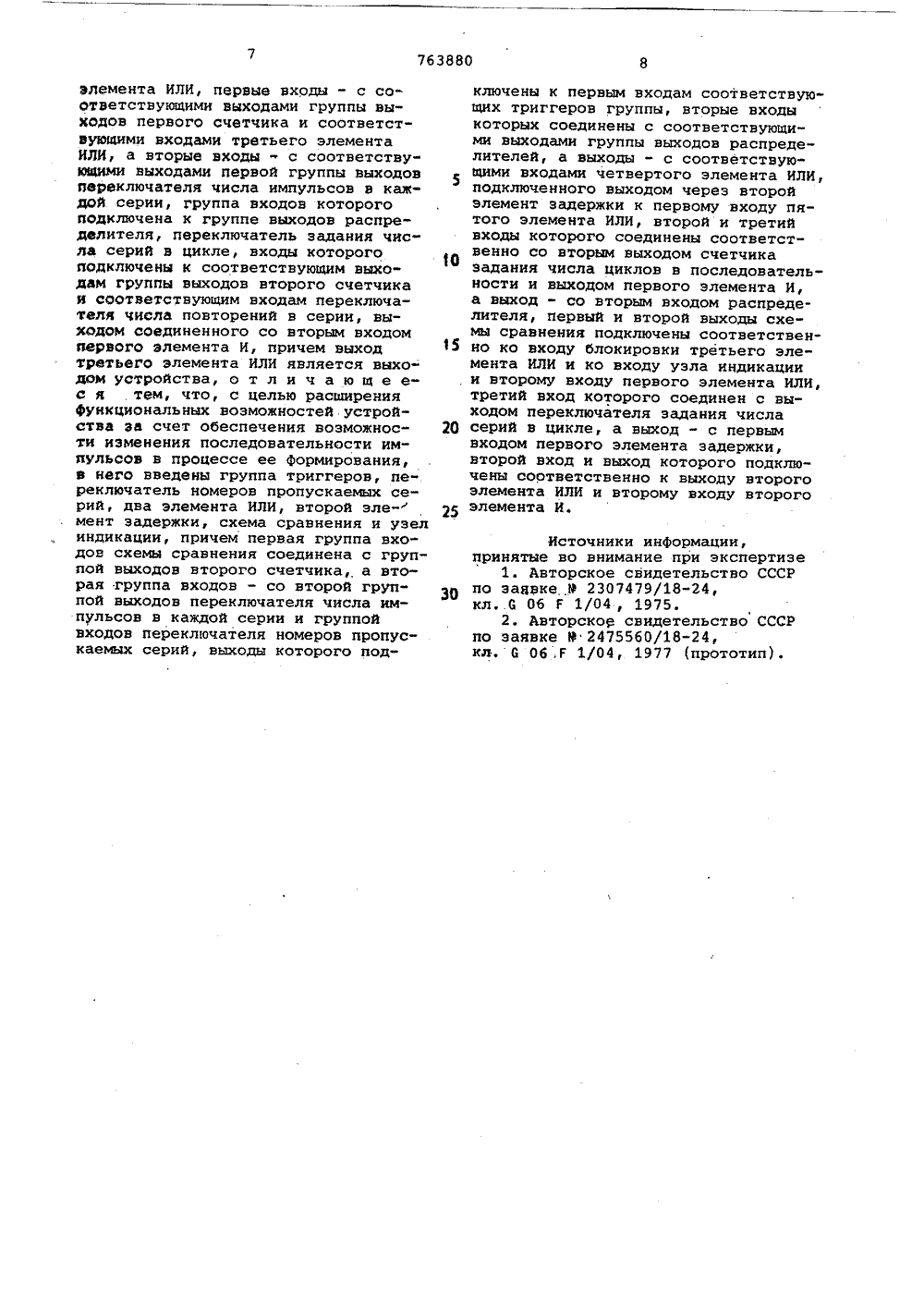

Союз СоветскихСоциалистическихРеспублик. ОПИСАЛИ 880ИЗО 5 РЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет -Государственный комитет СССР по делам изобретений н открытийОпубликовано 15,09,80, Бюллетень М 9 34 Дата опубликования описания 20. 09. 80(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПОСЛЕДОВАТЕЛЬНОСТИИМПУЛЬСОВ Изобретение относится в областивычислительной техники и автоматики и может быть использовано в качестве формирователя фиксированныхпоследовательностей импульсов припроведении тестовых проверок.Известны устройства 11 для Формирования тестовых последовательностейимпульсов, содержащие переключатели,счетчики, распределители, элементы Ии ИЛИ, шифраторы и триггеры,Недостаток этих устройств состоитв их ограниченных функциональных возможностях, не обеспечивающих при необходимости изменения последовательности в процессе ее выдачи.Наиболее близким к предложенному .по технической сущности является устройство 21 для Формирования последовательности импульсов, содержащеегенератор импульсов, выходом подключенный через первый элемент И к счетному входу счетчика, второй вход первого элемента И подключен к выходу 25элемента задержки, первый выход счетчика задания числа циклов и выходзадатчика числа серий импульсов вцикле соединены между собой и подключены к входу элемента задержки и установочным входам счетчиков и распределителя, выходы которого через задатчик числа импульсов в каждой серии соединены с первыми входами узла элементов И, вторые входы которых соединены с выходами первого счетчика, к .которым подключены входы выходного элемента, выходы же узла элементов И подключены на входы. первого элемента ИЛИ, выход которого подключен на первый вход элемента И, на второй установочный вход первого счетчика, второй вход элемента задержки и на счетный вход второго счетчика, выходы последнего соединены со .входами задатчиков числа повторения серий и числа серий.в цикле, выход последнего соединен с первым входом элемента зацержки, а выход задатчика числа повторения серий соединен со вторым входом второго элемента И, выход которого подключен на счетный вход распределителя, на который подключен и второй выход счетчика задания числа циклов, соединенного своим входом с распределителем.Недостатками этого устройства являются ограниченные функциональные .возможности и невысокая надежность, обусловленные отсутствием воэможности изменять последовательность при ее выдаче, например пропускать серии импульсов, как заранее заданных, так и по сигналам внешних управляющих устройств, а также контролировать правильность выработки серий.Цель изобретения - расширение функциональных возможностей устройства путем изменения последовательности в процессе ее выдачи.Поставленная цель достигается тем, что в устройство, содержащее первый элемент задержки, счетчик задания числа циклов н последовательности, соединенный входом с выходом распределителя, а первым выходом. - с первыми входами распределителя, первого счетчика и первого элемента ИЛИ, выход которого подключен к первому входу второго счетчика, вторьм входом соединенного с ны.одом второго элемента ИЛИ, первым входом перво го элемента И и вторым входом первого счетчика, генератор импульсов, 25 соединенный выходом с первым входом второго элемента И, выход которого подключен к третьему входу первого счетчика, группу элементов И, выходы которых соединены с соответствующими входами второго элемента ИЛИ, ,первые входы - с соответствующими выходами группы ныХодов первого счетчика и соответствующими входами третьего элемента ИЛИ, а вторые вхо" ды - с соответствующими выходами первой группы выходов переключателя числа импульсов в каждой серии, группа входов которого подключена к группе выходов распределителя, переключатель задания числа серий н цикле, входы которого подключены к соответствующим выходам группы выходов второго счетчика и соответствующим входам переключателя числа повторений в серии, выходом соединенного со вторым входом первого элемента И, причем выход третьего элемента ИЛИ является выходом устройства, введены группа триггеров, переключательномеров пропускаемых серий, два о элемента ИЛИ, второй элемент задержки, схема сравнения и узел индикации. При этом первая группа входов схемы сравнения соединена с группой выходов второго счетчика, а втораяуппа нходон - со второй группойодов переключателя числа импульсон н каждой серии и группой входов переключателя номеров пропускаемых серий, выходы которого подключены к пеРвым входам соответствующих триг- бО герон группы, вторые нходы которых соединены с соответствующими выходами группы выходов распределителей, а выходы - с соответствующими входами четвертого элемента ИЛИ, под ключенного выходом через второй элемент задержки к первому нходу пятого элемента ИЛИ, второй и третий входы которого совдинены соответственно со нторым выходом счетчика задания числа циклов н последовательности и выходом первого элемента И, а выход - со вторым входом распредв- литеЛя. Первый и второй выходы схемы сравнения подключены соответственно ко входу блокировки третьего элемента ИЛИ и ко входу узла индикации и второму входу первого элемента ИЛИ, третий выход которого соединен с выходом переключателя задания числа серий в цикле, а выход - с первым входом первого элемента задержки, второй вход и выход которого подключены соответственно к выходу второго элемента ИЛИ и второму входу второго элемента И.На чертеже представлена Функциональная схема устройства, содержащего счетчик 1 задания циклов в последовательности, второй элемент задержки 2 и элемент И 3, первый счет" чик 4, распределитель 5, четвертый элемент ИЛИ б, первый элемент И 7, генератор 8 импульсов, первый элемент задержки 9, второй элемент ИЛИ 10, группу 11 элементов И, переключатель 12 числа импульсов н каждой серии, переключатель 13 задания числа серий в цикле, второй счетчик 14, третий элемент ИЛИ (выходной элемент) 15, переключатель 16 числа повторений в серии схему сравнения 17, узел 18 индикации, переключатель 19 номеров пропускаемых серий, триггеры 20-22 группы, выходы 23 устройства, входы 24-26 устройства, первый 27 и пятый 28 элементы ИЛИ.Перед иачалом работы с помощью счетчика 1 устанавливается число циклов переключателя 13 - число се рий импульсон н одном цикле, переключателя 12 - число импульсов в каждой серии, а также переключателя 16 - число повторений выбранной серии. Распределитель 5, счетчики 4 и 14 и триггеры 20-22 находятся в исходном состоянии. На элемент И 3 с выхода счетчика 1 поступает сигнал запрета, и импульсы с генератора 8 на счетный вход счетчика 4 не проходят.При запуске устройства сигнал с выхода счетчика 1 через элемент ИЛИ 27 и элемент задержки 9 снимает запрет со входа элемента И 3, и счетчик 4 накапливает поступающие на его вход импульсы от генератора 8.При накоплении счетчиком 4 количества импульсов, заданного переключателем 12 для первого его выхода, на входе первого элемента И группы 11 произойдет совпадение, сигналов с первого шага распределителя 5 и выхода счетчика 4. Сигналом с выходапервого элемента И группы 11 черезэлемент ИЛИ 10 включается элементзадержки 9, который подает запрет наэлемент И 3, на время переходныхпроцессов прерывая поступление импульсов с генератора 8 на счетчик 4.Одновременно сигналом с выхода элемента ИЛИ 10 счетчик 4 устанавливается в исходное положение, Счетчик 14 фиксирует исполнение первойсерии импульсов, а сигналом с выхода элемента И 7 распределитель 5переключается на второй шаг,По окончании переходных процессов снимается блокировка элементаИ 3, и устройство аналогично выполняет следующие серии данного цикла.После выполнения заданных перектпочателем 13 всех серий импульсов дан, ного цикла сигналом с выхода счетчика 14 через переключатель 13 включается элемент задержки 9, подаваязапрет на элемент И 3. Одновременносигналом с выхода переключателя 13распределитель 5 и счетчики 4 и 14устанавливаются в исходное положение, и циклы работы устройства повторяются заданное число раз, послечего со счетчика 1 на установочныевходы счетчиков и распределителя 5,а через элемент задержки 9 на вход 30элемента И 3 поступает запрет.Если программой предусмотреноповторение одной или нескольких серий импульсов (задано с помощью переключателя 16), работа устройства З 5аналогична описанной, только послерегистрации счетчиком 14 первого исполнения данной серии (которую нужно повторить) с соответствующего выхода этого счетчика через переключатель 16 подается запрет на элементИ 7, и распределитель 5 на следующийшаг не переключается. Устройство осуществляет накопление данной сериивторично. После повторного ее исполнения и регистрации счетчиком 14через переключатель 13 снимается запрет со входа элемента И 7, которыйпереключает распределитель 5 на следующий.шаг, и устройство выполняет 5 Ооставшуюся часть программы.Если программой предусмотрен пропуск серий импульсов, заданных переключателем 19, то после исполнения предыдущей серии и переключения 55распределителя 5 сигналом с его выхода через переключатели 12, 19 переключается один из триггеров 20-22,который через элемент ИЛИ 6 и элемент задержки 2 переключает распределитель 5 еще на один шаг, т.е, производится переключение распределителя 5 два раза. После второго переключения распределитель 5 сигналомс его выхода данный триггер устанавливается в исходное положение, и уст- ф 5 ройство выполняет оставшуюся частьпрограммы.Пропуск серий импульсов по сигналам внешнего устройства осуществляется аналогично, только сигналы,переключающие триггеры 20-22, поступают на входы 24-26 устройства.При работе устройства осуществляется контроль правильности выработки серий, т,е. выдача серий импульсов выходным элементом ИЛИ 15производится при поступлении со схемы сравнения 17 на его вход сигналаразрешения, который вырабатываетсятолько в том случае,. когда сигналы,поступающие на одноименные входысхемы сравнения 17 с определенныхячеек распределителя 5 и счетчика14, совпадают.Если эти сигналы не совпадают,что может быть при неправильной первоначальной установке распределителя 5 или счетчика 14,или сбое, тогда на входе элемента ИЛИ 15 присутствует запрет со схемы сравнения 17.Одновременно схема сравнения 17 сигналом с другого своего выхода производит сброс распределителя 5 исчетчика 14 в исходное положение, иустройство продолжает работу,Если и после этого сигналы навходе схемы сравнения 17 неодноименные, тогда производится повторныйсброс. Если распределитель и счетчик и после повторного сброса неприходят в исходное положение, тогдавключается узел 18, индицируя неис-правность устройства.Таким образом, устройство обеспечивает формирование последовательности импульсов и изменение состава последовательности по сигналу иэвнешнего .устройства или по положению специального переключателя.Формула изобретенияУстройство для формирования последовательности импульсов, содержащее первый элемент задержки, счетчик задания числа циклов в последовательности, соединенный входом с выходом распределителя, а первым выходом - с первыми входами распределителя, первого счетчика и первого элемента ИЛИ, выход которого подключей к первому входу второго счетчика, вторым входом соединенного с выходом второго элемента ИЛИ, первым входом первого элемента Й и вторым входом первого счетчика, генератор импульсов, соединенный выходом с первым входом второго элемента И, выход которого подключен к третьему входу первого счетчика, группу элементов И, выходы которых соединены с соответствующими входами второгоэлемента ИЛИ, первые входы - с соответствующими выходами группы выходов первого счетчика и соответствующими входами третьего элементаИЛИ, а вторые входы - с соответствующими выходами первой группы выходовпереключателя числа импульсов в каждой серии, группа входов которогоподключена к группе выходов распределителя, переключатель задания числа серий в цикле, входы которогоподключены к соответствующим выходам группы выходов второго счетчикаи соответствующим входам переключателя числа повторений в серии, выходом соединенного со вторым входомпервого элемента И, причем выходтретьего элемента Йли является выходом устройства, о т л и ч а ю щ е ес я тем, что, с целью расширенияфункциональных возможностей устройства за счет обеспечения возможности изменения последовательности импульсов в процессе ее формирования,е него введены группа триггеров, переключатель номеров пропускаемых серий, два элемента ИЛИ, второй эле-"мент задержки, схема сравнения и узелиндикации, причем первая группа входов схемы сравнения соединена с группой выходов второго счетчика, а вторая группа входов - со второй группой выходов переключателя числа импульсов в каждой серии и группойвходов переключателя номеров пропускаемых серий, выходы которого подключены к первым входам соответствующих триггеров группы, вторые входыкоторых соединены с соответствующими выходами группы выходов распределителей, а выходы - с соответствующими входами четвертого элемента ИЛИ,подключенного выходом через второйэлемент задержки к первому входу пятого элемента ИЛИ, второй и третийвходы которого соединены соответственно со вторым выходом счетчиказадания числа циклов в последовательности и выходом первого элемента И,а выход - со вторым входом распределителя, первый и второй выходы схемы сравнения подключены соответствен но ко входу блокировки третьего элемента ИЛИ и ко входу узла индикации.и второму входу первого элемента ИЛИ,третий вход которого соединен с выходом переключателя задания числа 30 серий в цикле, а выход - с первымвходом первого элемента задержки,второй вход и выход которого подключены соответственно к выходу второгоэлемента ИЛИ и второму входу второго 25 элемента И.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке У 2307479/18-24,клО 06 Г 1/04, 1975.2. Авторское свидетельство СССРпо заявке В 2475560/18-24,кл. 6 06,Г 1/04, 1977 (прототип).Составитель В. Вертлибедактор Т. Орловская Техред Ж., Кастелевич Корректор М, Костааказ 6284/42 е б., д. ППП Патент", г. Ужгород, ул, Проектна Тираж 751ИПИ Государственногпо делам изобретени, Москва, Ж, Рауш Подписноета СССРрытий коми и о кая
