Стеллаж для содержания лабораторных животных

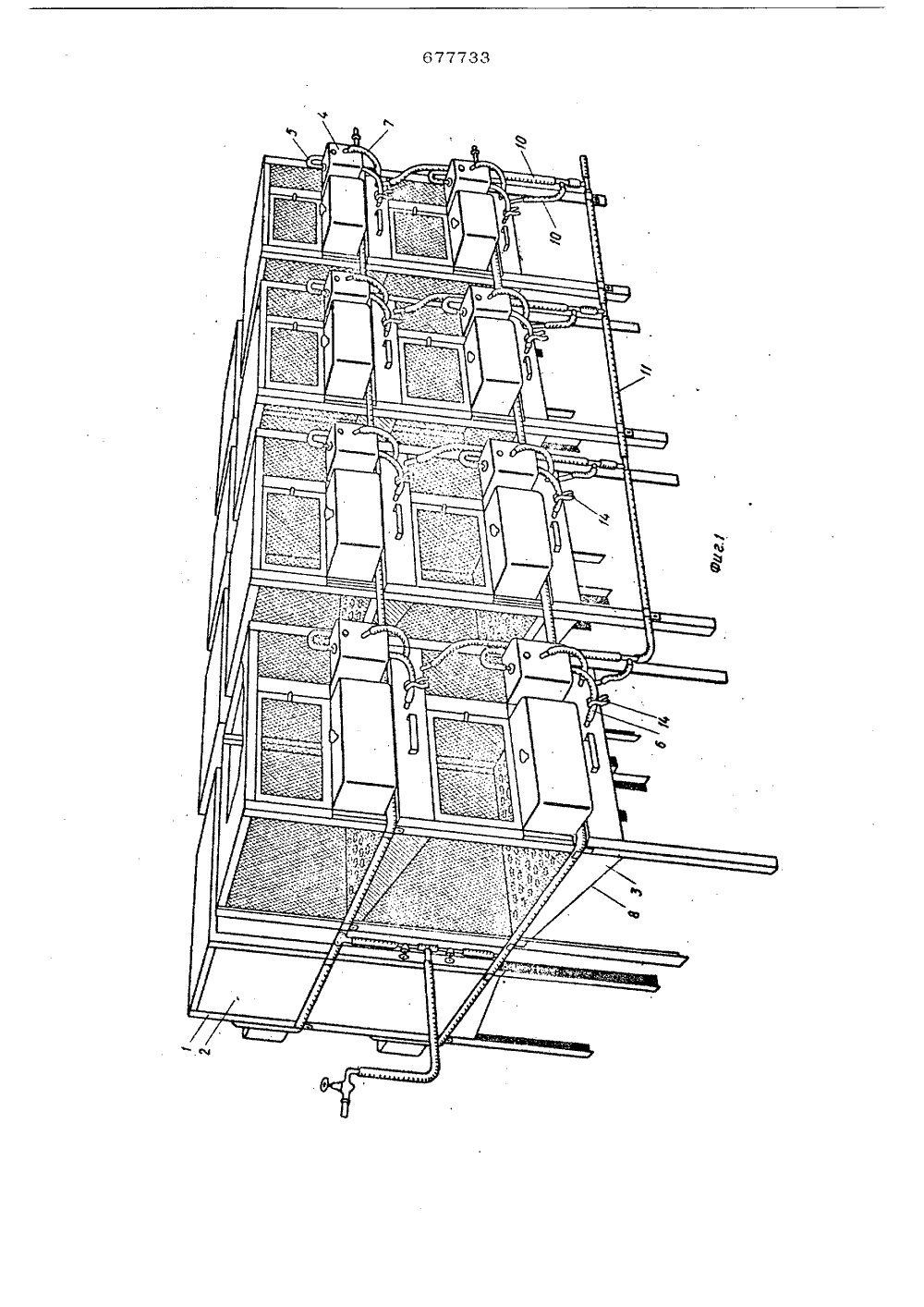

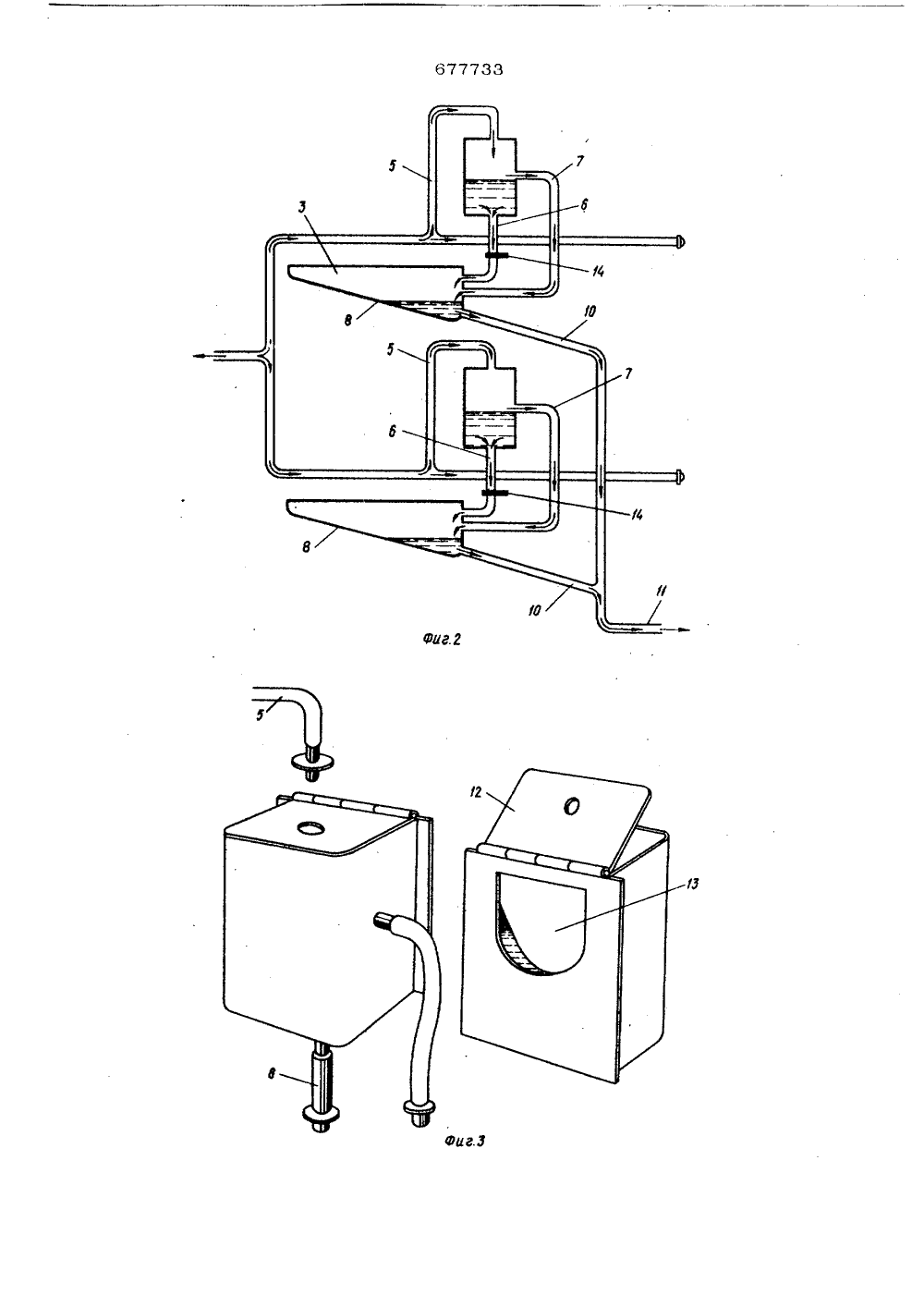

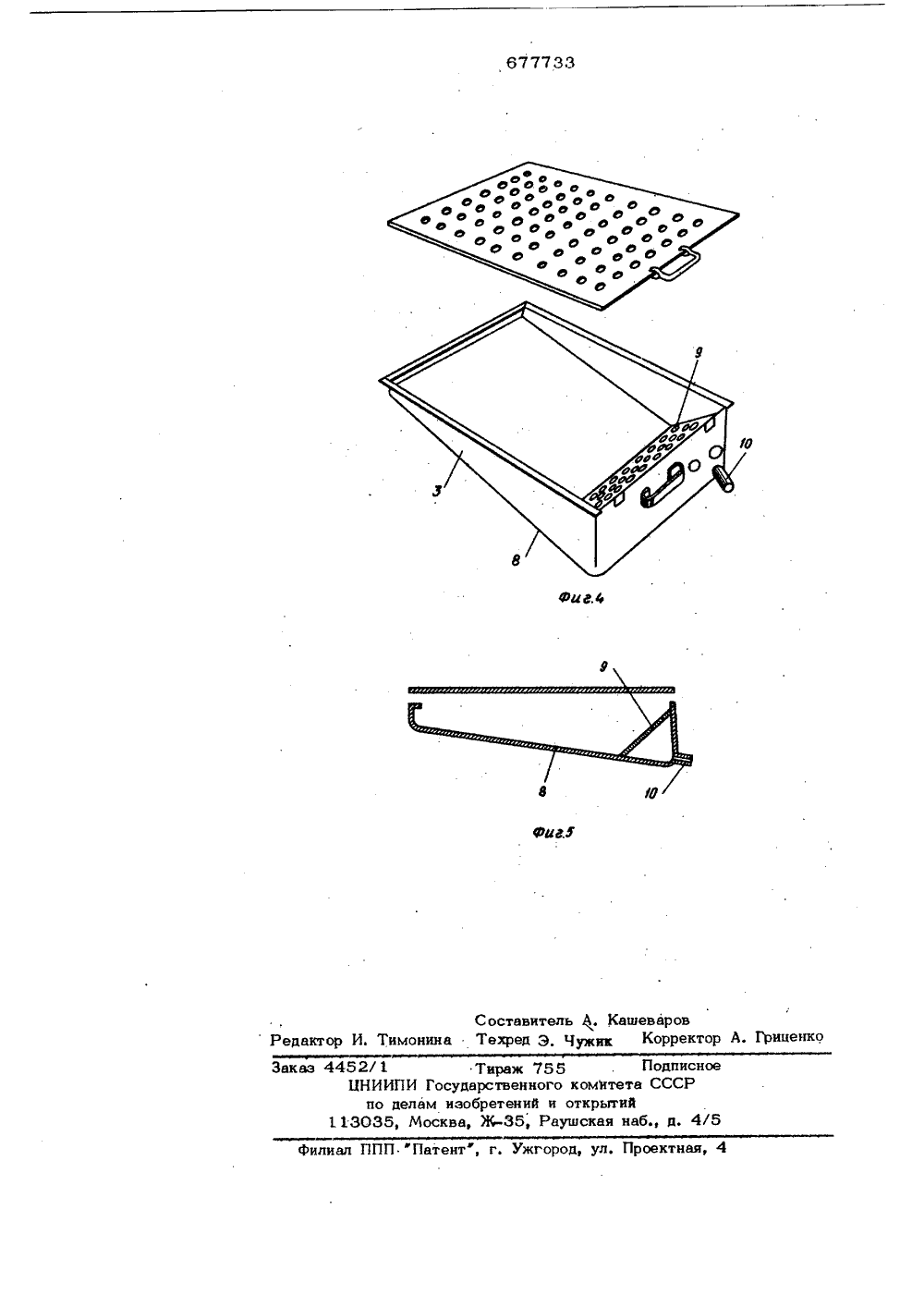

Союз Советски кСоцнапнстнческнкРеспубннн ВТОааСК свидютельствь(6 ) Дополнительное к авт. свн 51)М. Кл. 22) Заявлено 20,02,78 (21) 2581850/с присоединением заявки 3 Ф А 01 К рстаевай СССР лам аэабра в аткантай. 1(088,8) ковання описания 05.08.79 ат Авторзобретення И. Стешенк арьковская центральная клиническая и психоневрологическа и нейрохирургическая больница) Заявнтел ОДЕРЖАНИЯ ЛАБОРАТОРНЫХ Ж ЫХ ЕЛЛАЖ ойствам вотных,ды кл дон вид рных животныхустановленнымиКлетки имеюте на клетках поа н Изобретение относится к устрдля содержания лабораторных жиИзвестен стеллаж для содержания лабораторных животных, включающий установленные на ярусном каркасе ря е 3ток с поддонами и закрепленные на клетках поилки 1,Недостатком известного стеллажа является выполнение системы удаления фекалий открытой, а также автономное выполнение элементов водоснабжения, в связи с чем повышаются затраты ручноготруда на обслуживание устройства и значительно ухудшаются зоогигиенические условия содержания животных.11 елью изобретения является улучшениезоогигиенических условий содержания лабораторных животных.Поставленная цель достигается тем,что поилки предлагаемого стеллажа выполнены в виде прямоугольных емкостей,в верхних стенках которых закреплены водоподающие патрубки, а в нижних и средних частях боковых стенок установлены соединенные с поддонами соответственно сливной и переливной патрубки, при этом поддоны имеют наклонные днища с размещенными в их нижних частях наклонными сетками для отделения кала и соединены между собой мочеотводяшим каналом.Кроме того, верхние стенки прямоугольных емкостей имеют вид откидных крышек, а в средних частях боковых стенок, прилегающих к клеткам, выполнены отверстия для питья, перекрытые шарнирно установленными заслонками; Все патрубки устройства выполнены из гибкого шланга, причем сливные имеют пружинящие зажимы.На фиг.,1 показан стеллаж, общий вид на фиг. 2 - схема гидросистемы стеллажа; на фиг. 3 - поилка на фиг. 4 - подклетки, общий вид;на фиг. 5 - то же,с боку.Стеллаж для лаборатосостоит из каркаса 1 сн ем рядами клеток 2.поддоны 3 и закрепленнь67773илки 4. Поилки выполнены в виде прямс- угольных емкостей, к верхним стенкам которых подведены водоподающие патрубки 5, Нижние стенки и средние части боковых стенок поилок соединены с поддонами 3 соответственно сливными патрубками 6 и переливными патрубками 7. Поддоны имеют наклонные днища 8 с размещенными в их нижних частях наклонныФми сетками 9 для отделения кала и соеди-10 иены между собой патрубками 10 мочеот водящего канала 11.Кроме этого, верхние стенки поилок имеют вид откидны. крышек 12, а в средних частях боковых стенок поилок 4, прилегающих к клеткам, выполнены отверстия 1 Вя питья, перекрытые шарнирно установленными заслонками 13.Д.ля облегчения обслуживания устройства все патрубки выполнены из гибкого 20 шланга Сливные патрубки поилок снабжены пружинящими зажимами 14, обеспечивающими наполнение поилок водой.Стеллаж работает следующим образом.При содержании лабораторных животными в клетках вода по водоподаюшим патрубкам под давлением поступает в поилки, заполняет их и переливается по переливным патрубкам в поддоны. По необходимости воду в поддоны можно подавать оо-О вобождая пружинящие зажимы на сливных патрубках. Вместе с водой из поддонов клеток удаляется моча животных, поступая в мочеотводяший канал, Кал задерживается на наклонных сетках поддонов, Тем самым достигается разделение фекалий на две фракции, что значительно улучшает зоогигиенические условия содержания жи- вотныхх 334формула изобретения1. Стеллаж для содержания лабораторных животных, включающий установленные на ярусном каркасе ряды клеток с поддонами и закрепленные на клетках поилки, отличающийся тем,что,с целью улучшения зоогигиенических условий содержания животных, поилки выполнены в виде прямоугольных емкостей, в верхних стенках которых закреплены водоподаюшие патрубки, а в нижних стенках и средних частях боковых стенок установлены соединенные с поддонами соответственно сливной и переливной патрубки, при этом поддоны имеют наклонные днища с размещенными в их нижних частях наклонными сетками для отделения кала и соединены между собой мочеотводящим каналом,2. Стеллаж для содержания лабораторных животных, о т л и ч а ю ш и й с я тем, что верхние стенки прямоугольныхемкостей имеют вид откидных крышек, а в средних частях боковых стенок поилок, прилегающих к клеткам, выполнены отверстия для питья, перекрытые шарнирно установленными заслонками.3. Стеллаж для содержания лабораторных животных, о т л и ч а ю щ и й с я тем, что упомянутые патрубки выполнены, из гибкого шланга, причем сливные патрубки имеют пружинящие зажимы.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР % 138111 ю кл А 01 К 1/03 ф 1960677733 4452/1 Тираж 755 ЦНИИПИ Государственного комите по делам изобретений и открьгг 113035, Москва, Ж, Раушская
