Устройство для репозиции, компрессии и дистракции костных фрагментов

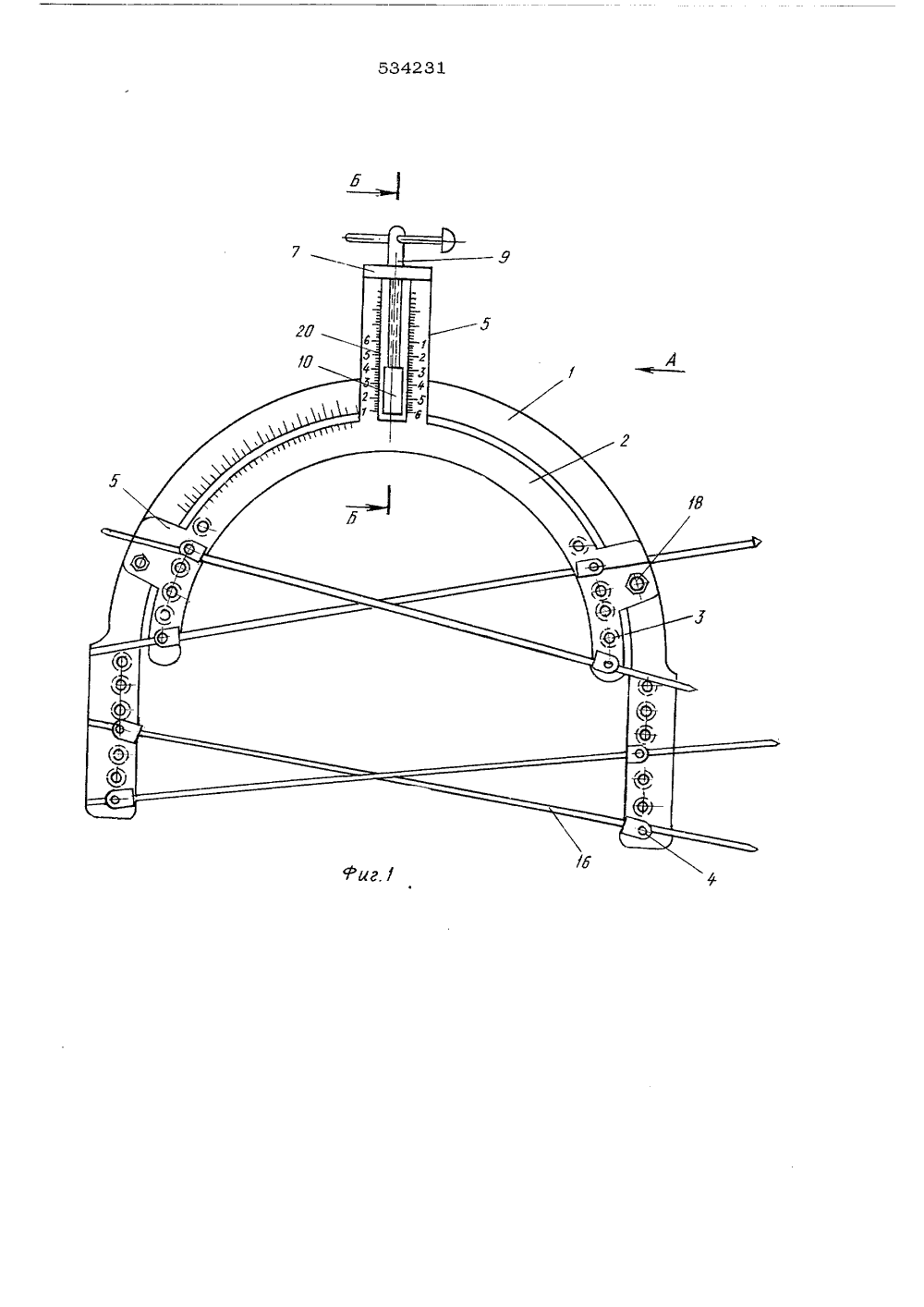

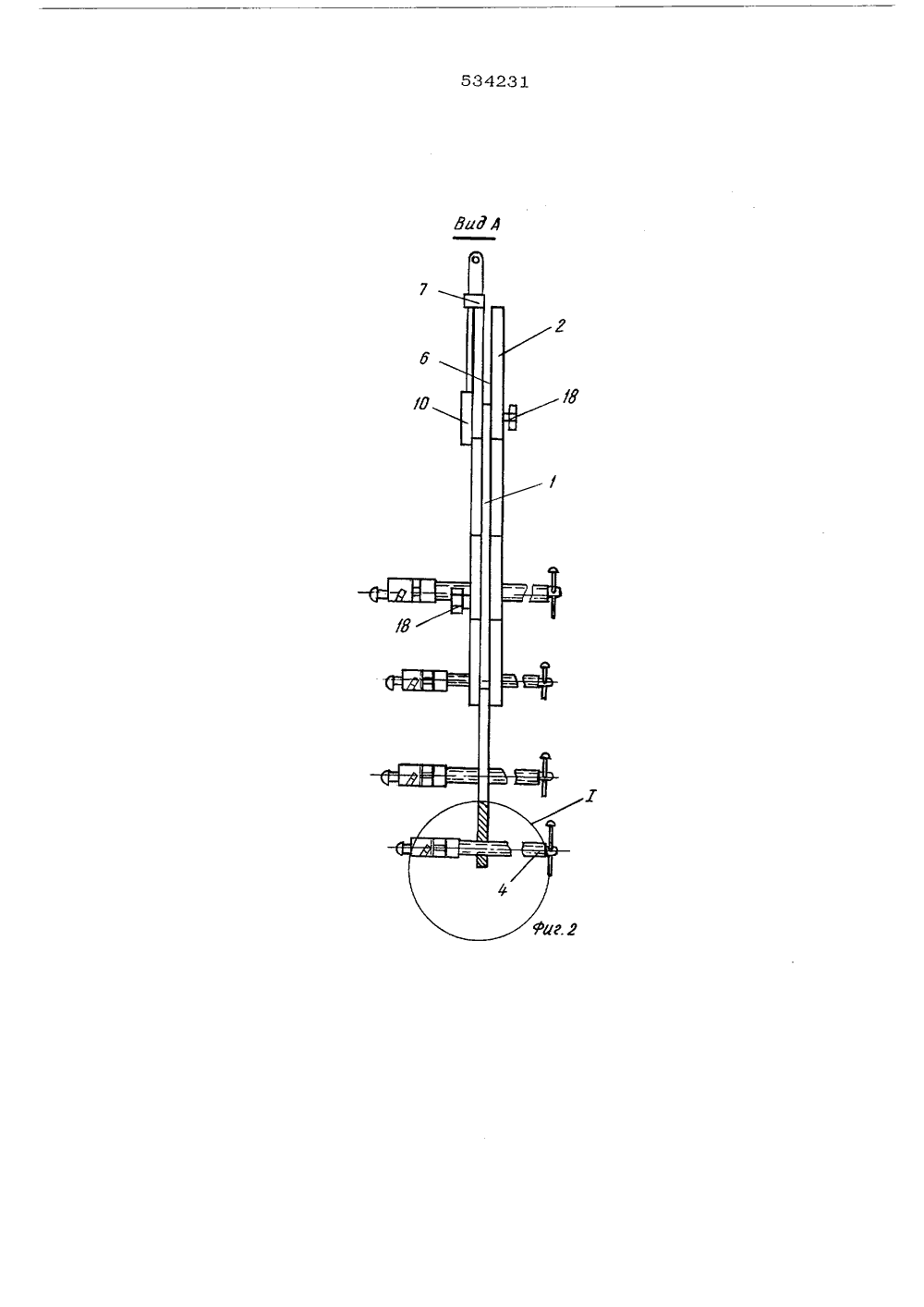

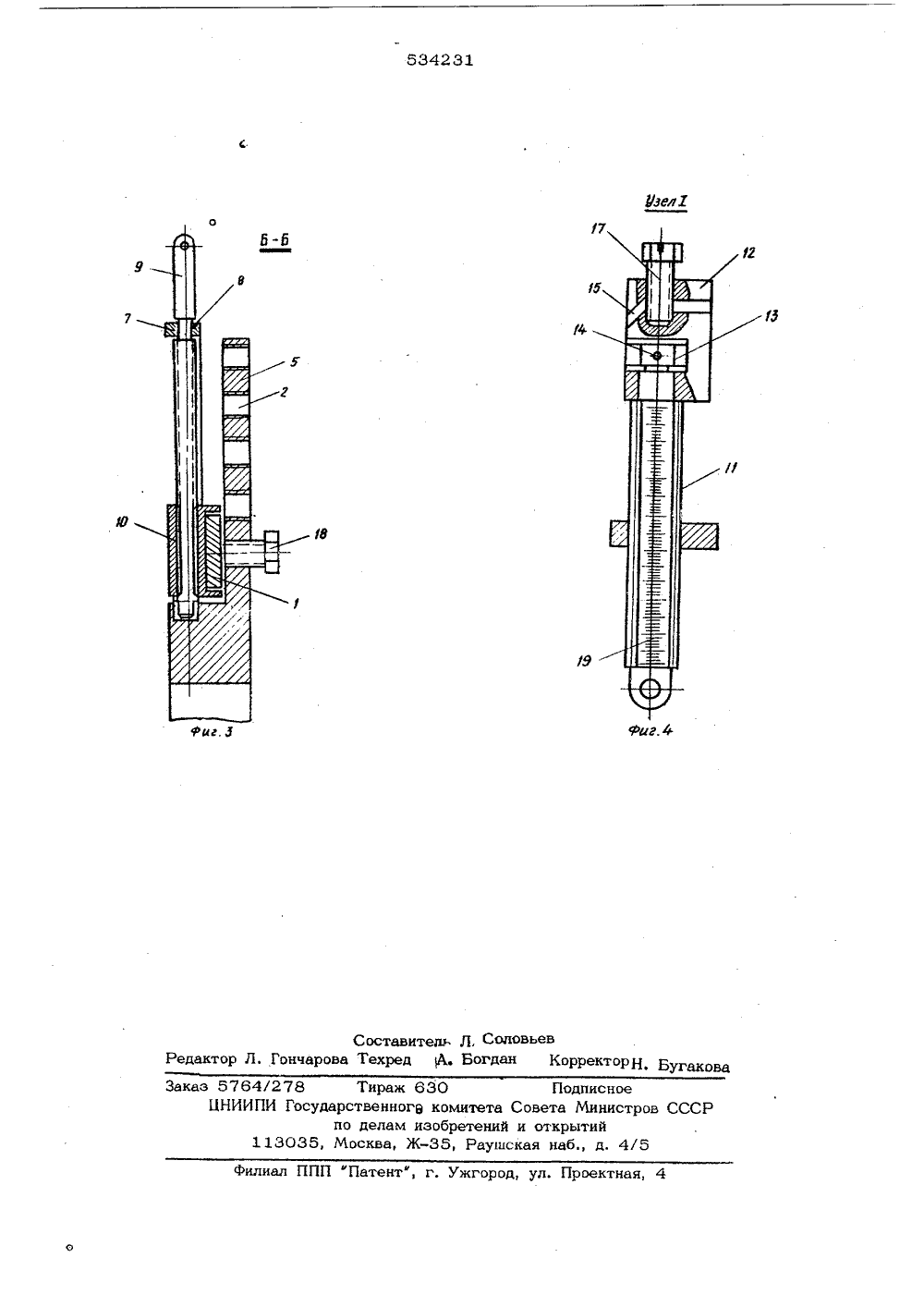

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. сви 2 М С,л 13 17/18 с присоединением(23) Приоритет43) Опубликован явки сударственныи комитетоввтв Министров СССРпа делам изобретенийи открытий 11,76,Бюллетень41 а опубликования описания 28.02.7(72) Автор изобретения И. хадз итель ДЛЯ РЕПОЗИЦИИ, КОМПРЕССИ 1И КОСТНЫХ ФРАГМЕНТОВ 54) УСТРОИСТВ И ДИСТРАК На фиг, 1 изображено устройство -ля репозиции, компрессии и дистргкции костных фрагментов, обший вид; нг .;г.вид по стрелке А на фиг. 1; на ф.г, 3 - сечение по Б-Б на фиг, 1; на фиг. 4 узел 1 на фиг, 2.Устройство содержит наружную 1 и внутреннюю 2 скобы, расположенные с зазором в одной плоскости одна в другой. На концах скоб имеются резьбэвые отверстия 3, в которых размешены зажимы 4 для спиц. Внутренняя скоба имеет кронштейны 5 с пазами 6 для размешения наружной скобы. Один из кронштейнов имеет съемную бобышку 7 с отверстием 8, в котором размешен регулирующий винт Э с фигурной гайкой 10, взаимодействуюшей с наружной скобой 1. Каждый зажим 4 содержит рез бовую шпильку 11, на одном конце котор укреплена поворотная головка 12. Последняя закреплена на шпильке при помоши гайки 13, фиксированной штифтом 14. Поворотная головка имеет косой паз 15 для иц дназначенно гментов. репозиции, комтх фрагментов, 5 спицы, зажине пэзволяедреннэй костовать шеечнобе тся обеспечейки бедренной рекции шеечно 1 м, что предлагаемоенутренней скобой си шкалой связаннойпомоши кронштейностью их взаимноимы для спиц выполшпилек с пазомны в отверстиях на тигается это тство снабжено уст регс н нов ь- эй ируюшим винтом жной скобой при пазами с возмож ремещения, а заж в виде резьбовых пицу и установле не спицы 16, фи 5 винтом 17, Нированной в нем зажимным ружная и внутренняя скобы подконц б,х Изобретение относится к именнэ к травматологии, и для остеосинтеза костных ф Известно устройство для прессии и дистракции костнь содержашее наружную скобу мы для спиц,Однако такое устройст проводить лечение шейки при ее переломе и коррегир диайизарный угол,Гелью изобретения являе ние возможности лечения ше кости при ее переломе и ко диафизарного угла.фиксированы относительно друг друга стопорными винтами 18, Шпильки 11 и кронштейн скобы с регулирующим винтом имеетградуированные в мм шкалы 19 и 20,Устоойство используют следующим образом. Больного укладывают на ортопедический стол с фиксацией обеих нижнихконечностей к ножным подставкам стола.Проводят две перекрещивающиеся спицычерез центральный отломок и другие двеперекрещивающиеся спицы через периферический отломок шейки бедренной кости.Спицы центрального отломка не должныперекрещиваться со спицами, проведенными в периферический отломок, Спицы проводятся в передне-заднем направлении поотношению к шейке бедренной кости, Присубкапитальных переломах перекрещивающиеся натяжные спицы лучше проводитьчерез головку бедренной кости в плоскости,перпендикулярной к оси шейки бедра. Вслучае необходимости, например при чрезвертельных переломах или для коррекциишеечно-диафизарного угла одну пару спицможно проводить в проксимальном концебедренной кости,В зависимости от расположения концов спиц в отверстия 3 скоб 1, 2 ввинчивают зажимы 4. Один конец каждой спицы фиксируют, вставляя их в косые пазы 15 зажимным винтом 17. Другой свободный конец каждой спицы натягивают спиценатягивателем и зажимают в пазу 15 другого зажима, расположенного на противоположной стороне той же скобы.По общеизвестной методике с помощью рентгенограмм в двух проекциях определяют положение костных отломков и измеряют углы поправки между их осями, Угол поправки на аксиальной рентгенограмме коррегируют вращением скоб относительно друг друга по их окружности. Угол поправки на передне-задней рентгенограмме коррегируют путем перемещения зажимоввдоль осей. Причем при перемещении двухзажимов, расположенных на противоположных концах одной из скоб, в противоположном направлении к другим двум зажимамтой же скобы можно производить тракциюотломка во фронтальной плоскости,Перемещение первой пары зажимов,10 расположенных на одном из концов какойлибо скобы в направлении, противоположном другой паре зажимов той же скобы,приводит к вращению отломка вокруг своей оси в сагитальной плоскости. СмешениеЙ одной из скоб вперед или назад производиттракцию костей в том же направлении. Перемещение скоб с помощью регулирующего винта 9 через фигурную гайку 10 создает дозированную компрессию и дистрак 20цию отломков вдоль оси шейки бедреннойкости, контролируемую по шкале 20. Прочная фиксация скоб относительно друг друга осуществляется стопорными винтами 18.25формула изобретенияУстройство для репозиции, компрессии,и дистракции костных фрагментов, содержащее наружную скобу, спицы, зажимы 30 для спиц, о т л и ч а ю ш е е с я тем,что, с целью возможности лечения шейкибедренной кости, при ее переломе и коррекции шеечно-диафизарного угла, оно снабжено внутренней скобой с регулирующим Зб винтом и шкалой, связанной с наружнойскобой при помощи кронштейнов с пазамис возможностью их взаимного перемещения, а зажимы для спиц выполнены в видереэьбовых шпилек с пазом под спицу и 40 установлены в отверстиях на концах скоб.Источник информации, принятый во внимание при экспертизе:1. Авторское свидетельство 234612от 1966 г. кл. А 61 В 17/18.534231 Фиг. Ю вье илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Составителу д, Соло вРедактоР Л Гончарова Техред д Богдан каз 5764/278 Тираж 630 П 11 НИИПИ Государственногв комитета Совета по делам изобретений и отк 113035, Москва, Ж, Раушская на
