Установка для обрезки сучьев с поваленных деревьев

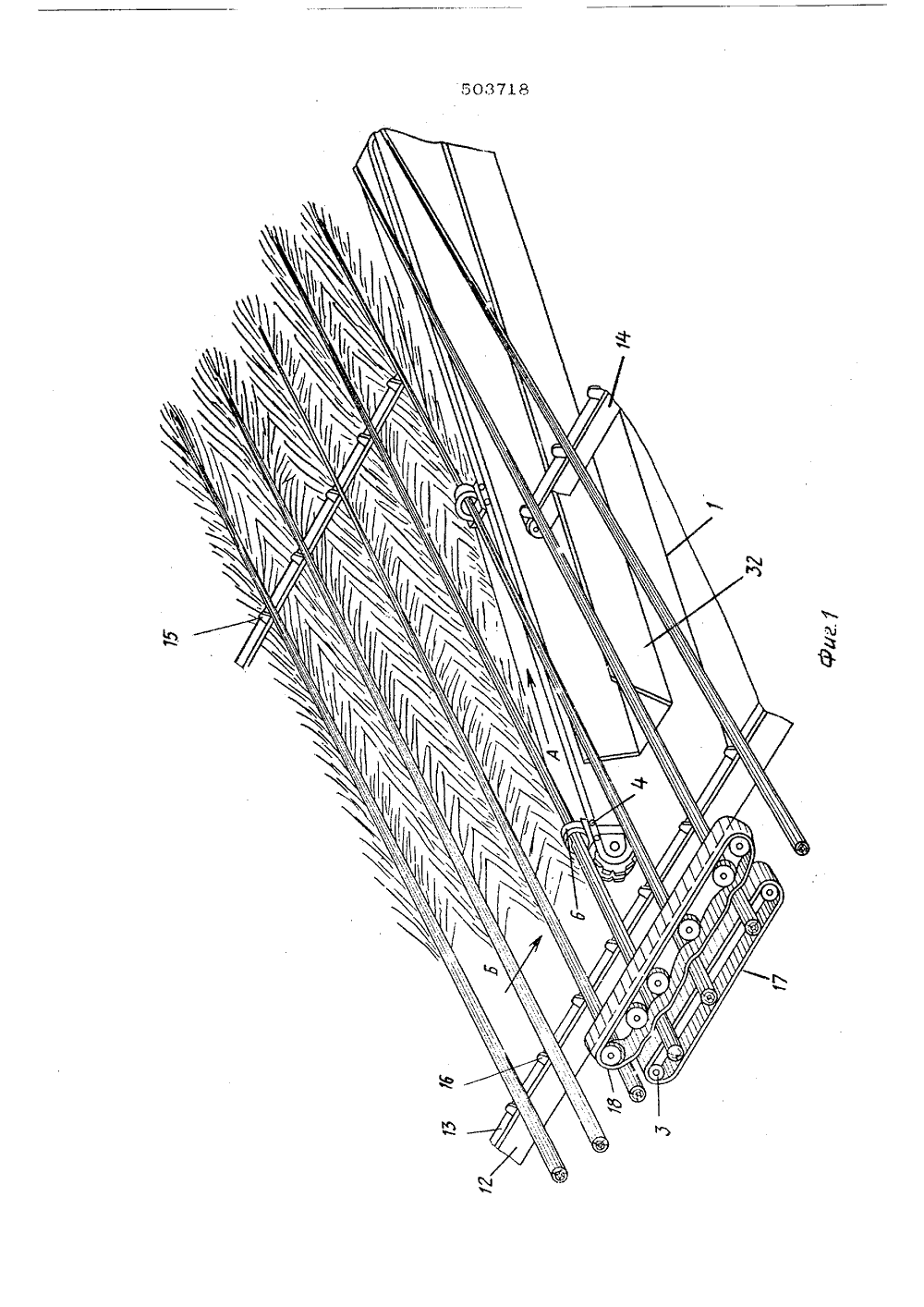

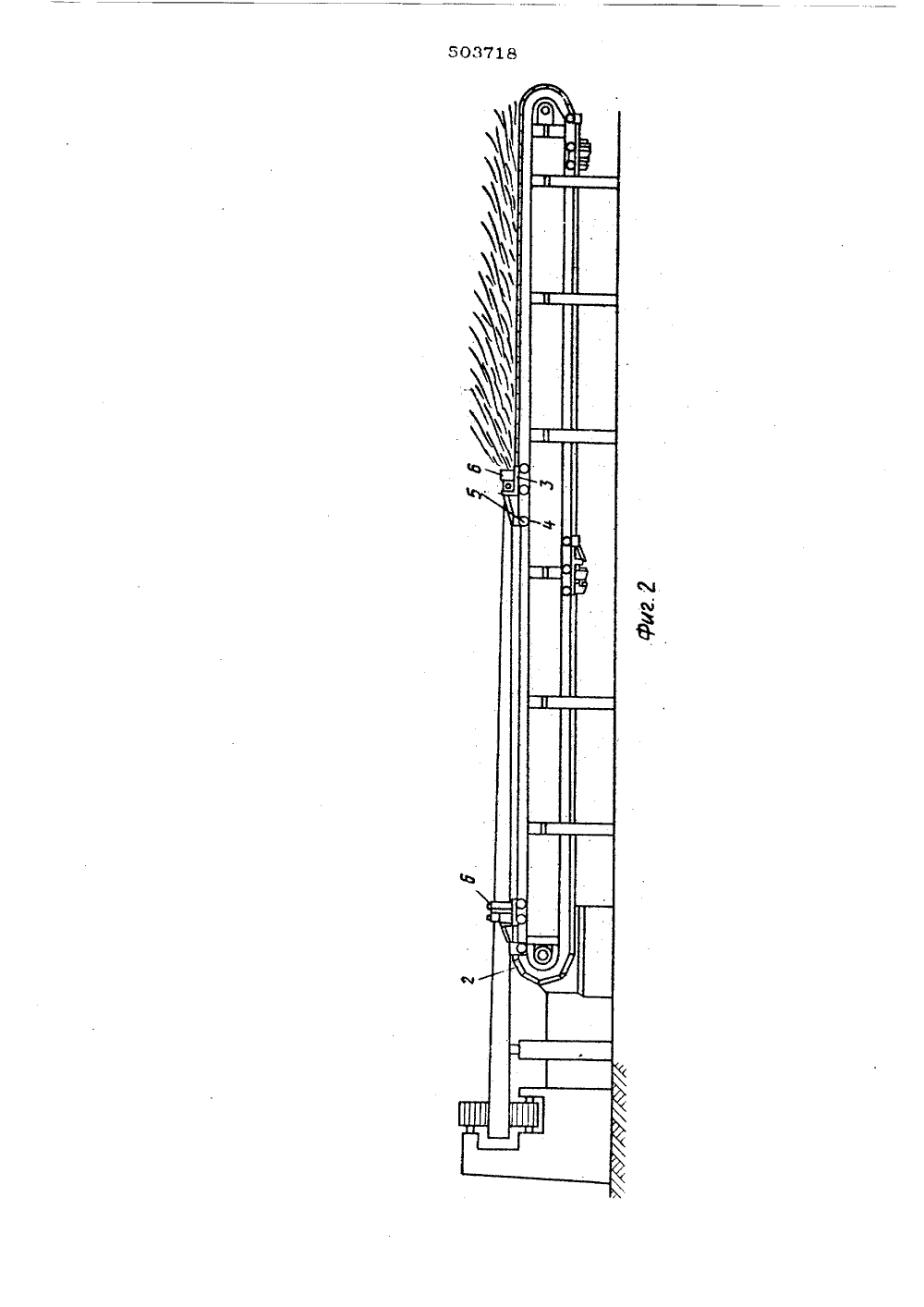

О Л И С А Н И Е 115 оа 71 вИЗОБРЕТЕНИЯ Сооэ СоветскихСоцио апкстнцескихРеспублик К АВТОРСКОМУ СВИДИПЛЬСТИУ 61) Дополнительное к авт. свид-ву -22) Заявлено 04.07,73 (2 явки-присоединением Гасударственный комитет Совета Иннистров СССР ао делам изобретений и открмтий23) Приорите 2.76 Бюллетень7 3) Опубликовано 53) УДК 63 4.0.3 23. ,2,002,5 (088.8 45) Дата опубликования описания 18,03,76 Г. В. Самодов, Ю. И, Зепалов, В. В, Фетисов, В, Г. Югов, М, Н, Симонов и А. А. Ьако тепо,(2) Авторы изобретения Центральный научно-исследовательский и проектно-конструкторскийинститут механизации и энергетики лесной промышленности 71) Заявител 54) УСТАНОВКА ДЛЯ ОБРЕЗКИ СУЧЬЕВ С ПОВАЛЕННЫХ ДЕРЕВЬЕВловокбой.Набочем фиг, 1 изображ положении, общ ена установка в раий вид; на фиг, 2 фиг. 3 - кииематиное устройство поверо вид сбоку; на схема (зажим а 90 о),ческа ну становка имеет малую ость, поскольку сучкореземещаются возвратно-пото увеличивает цикл обраступательно,ботки дерева,Цель изобретенияводительности устано- повышение проиэ 1 ки, Для этого газголовки смонтироваорезные вижные ны на замкнутом тяг сучкорезных головок углом к направлению овом органе, а осирасположены поддвижения кареток,роме того, приводы зажимного устройстваеханэмов подач и сучкорезных гоИзобретение, относится к лесозаготовительной промышленности, в частности к;установкам для обрезки сучьев с поваленных деревьев,Известна установка для обрезки сучьевс поваленных деревьев, включающая основание, раздвижные сучкорезные головки,смонтировнные на подвижных каретках,механизм подачи деревьев, эажимное устройство, привод и лоток для уборки сучьев,Однако эта упроизводительнные головки пер 38056/29-33 (51) У КлВ 27 Ь 1 УОО В 27 Ь 1/00 кинематически связаны между соУстановка состоит из основания 1,накотором на замкнутом цепном тяговом органе 2 смонтированы каретки 3, перемещающиеся на катках 4, установленных на осях 5, несущие раздвижные сучкореэные головк о, оси которых расположены под углом к направлению дви женич кареток. Каждая сучкорезная головка 6 имеет толкатели 7, взаимодействующие с копирами 8, установленными на основании 1, а также пружинки 9, соединенные с рычагами 10 режущих элементов 20 головки, установленных на осях 11, Вустановке может быть использовано и больше двух сучкорезных головок. для подачи деревьев в сучкореэные головки имеется механизм подачи - поперечный транспор тер 1 2, который состо, т; э во твей 1 3 5)373 ц15. 1(еии каждой ветви имеют упоры 16,Для удержания стволов деревьев от осевого перемещения в процессе их обработки служит зажимное устройство, состоящее из двух, нижней и верхне,"1, гусеничных ветвей 17 и 18, перемещаемых ввертикальном направлею и гилроц глиндрами 19 и -О.1 яговый орган " привоит е действиеэлектродвигатель 21 через редуктор 22,приводной вал 23, ведущие звездочки 24,ведомые звездочки 25 на валу 26, связапиом с натяжным устройством 27,Ветви 13, 14 и 17 имеют привод 28,ветвь 15 - привод 29, ветвь 18 такжеимеет самостоятсльный привод (иа чертсже не показан),Прводы механизма подачи, эажмногооустройства и сучкорезных головок связаны между собой валами 30 и 31, Установка снабжена лотком 32 для уборкису ьевУстановка работает следующим образом,Прводы -1, 22, 28, 20; иригод ветв 1" кл.чаются одновременно, таккак оии соединены дополнтельно механическми синхронизаторами - валами 30 и31, ти все механизмы работают в одномрежме с соответствующм постоянным;скоростями,р постоянной загрузке поперечноготранспортера 1 2 деревья, уложенные наоцепях 13 и 15, перемешаются с помощьюупоров 1 6 в:.аправлении стелки А ксучкореэным головкам 6.За счет смещения упоров 1 С на ветвях13 и 15 или за счет установх основания1 под некоторым углом к осям деревьевони перемещаются под углом, не равным90 о, к направлению стрелкиСучкорезная головка 8, огибая в определенный момент ведущие звездочки 24,наезжает толкателями 7 на хопры ь; пружны : при этом сжимаютси, рычаги 10с режуцими зле,лентами раскрываются иочередное дерево поступает с ветвей 13 и1 5 в сучкорезную головку. Г 1 р, дальнейшем перемещении сучкореэОная головка 6 проходит коииры 8,;олкателиосвобождаются подействемпружин 9 рычаги 10 охватывают деоеворежугц;,а элементам.В процессе обработки дерево удерживают от осевого перемещеня гусеничныеветв 17 1 прижимного механизма ирипомощи цлиидров 15 и 20, а пружины 9 10 обеспечивают постоянный прижим режушхэле:лентов н стволу, копируя его сбежстость.Перемещенем г ловок б в направлениистрелк Ь осуществляется обрезка сучьев.15 Одновременно деревья пеоемешаются вет вямл 17 и 18 в направлении стрелки А.,7Есл в установке имеется четыре сучкореэиые головк, т з можно обрабатыватьодновременно дза дерева, поскольку оси 20 сучкорезиых головок, а следоваельно, иось дерева расположены поц углом к направленю движения стрелки Ь кареток 3.Обработанные стволы деревьев перемегцаются ветвями 13 и 14 для последую 2 б ших операций, а срезанные сучья .поступают в лоток 32.фэр лула изобретения301. Установка для обрезки сучьев споваленных деревьев, включающая основание, раздвижные сучкорезные головки,с мои тирове нные на пс дви жных каретках, М механизм подачи деревьев, эажимное устройство, привсд и лоток для уборки сучьев,о т л и ч а ю ш а я с я тем, что, с це 1лью повышения производительности, ра:здвижные сучкореэные головки смонтиро ваны на замкнутом тяговом органе,а осисучкорезных головок расположены подуг том к направлению движения кареток,2. Установка поп, 1, отлич ающ а я с и тем, что приводы механизмовподачи, эажимного устройства и сучкорезных головок кииейатически связанымежду собой.503716 оставитепь В, Григорьева едактор Т. Ш орректор 11. Бабурка ред М, Ликови Подписи о Заказ Тираж 65 3035, Москва ЖРау кая набд. илиал ППП Патент", г, Ужгород, ул, Гагарина,НИИГ 1 И Государственного комите по дедам изобретениСовета Министров СССРи открытий
