Установка для возведения здания из кирпича или блоков

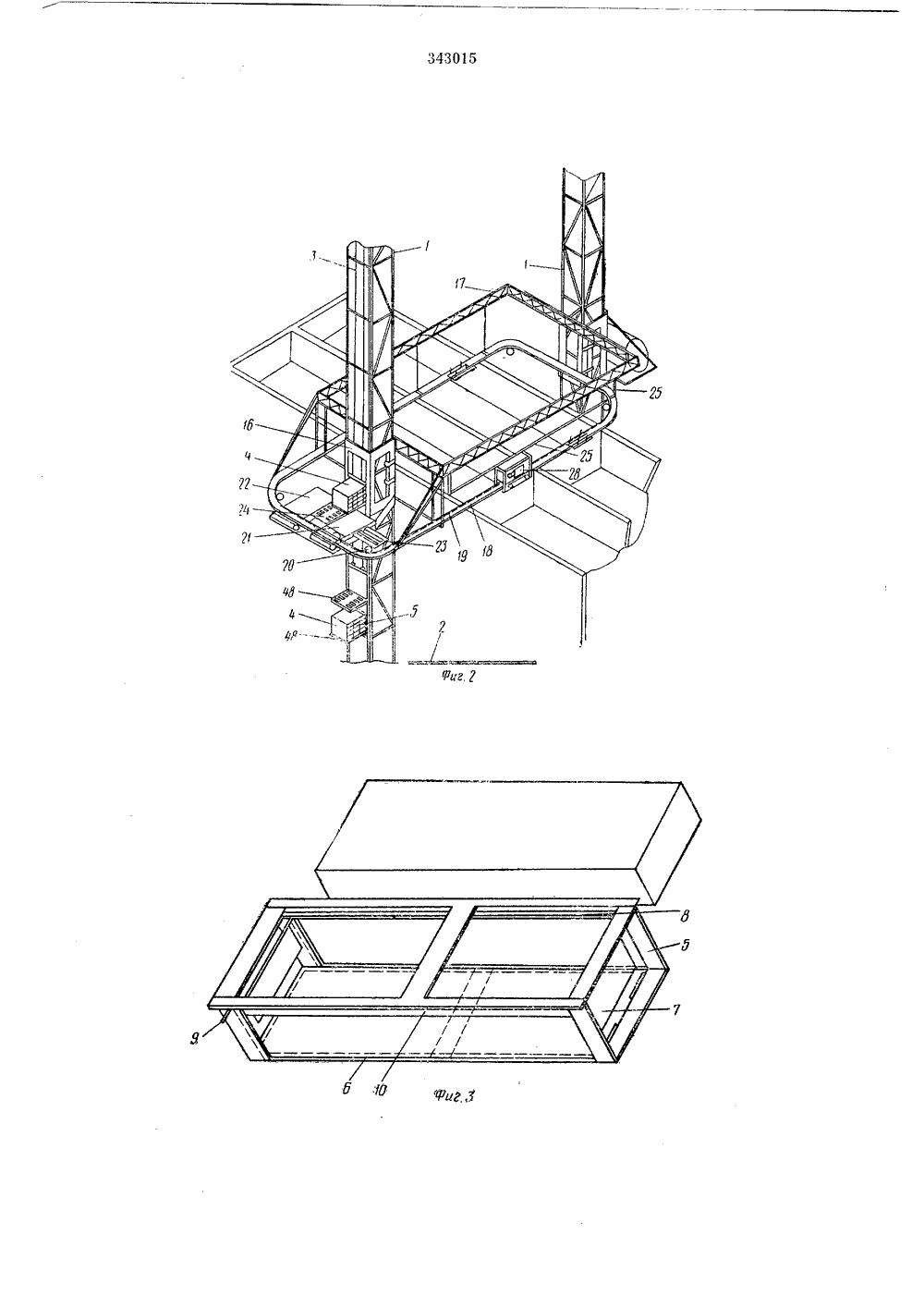

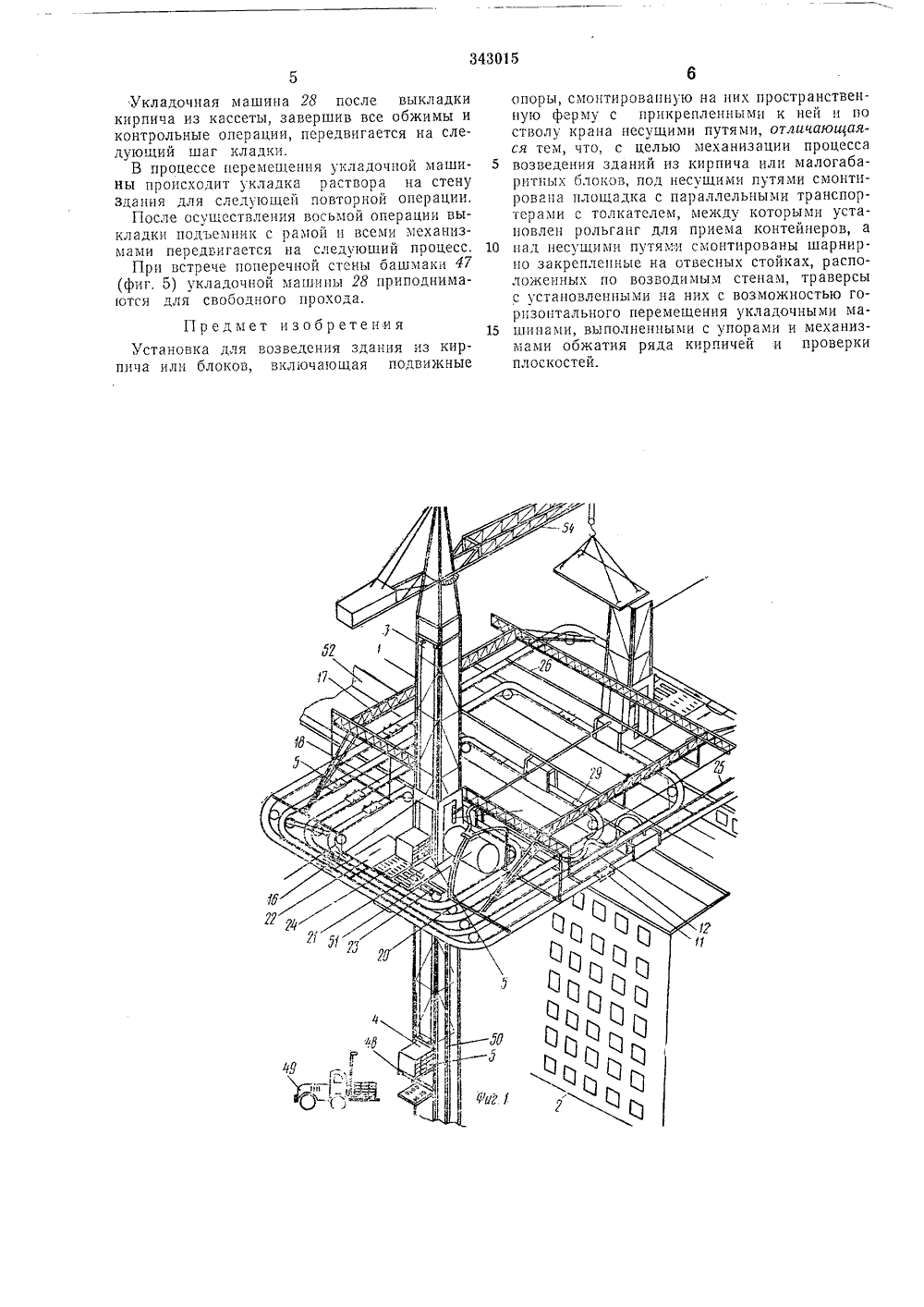

О П И С"А Н И Е ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОР СКОМУ СВИДЕТЕХЗЬСТВУ Зависимое от авт, свидетельства23,7.1966 ( 1078304/29-33 М. Кл. Е 04 д 21/00 Заявле ением заявкиприс Приорпт Опубли 1 Комитет по делам изобретений и открыти при Совете Мииистрое СССРУЧК 69,057,7:6288 (088.8) вано 22 Л 1.1972. Бюллетень20 бликования описания 1 бХ 111.1972 Дата Авторы1 зобретения С. В. Подрез астегин аявптель УСТАНОВКА ДЛЯ ВОЗВЕДЕНИЯ ЗДА ИЗ КИРПИЧА ИЛИ БЛОКОВ. 5 кладочная мастен",осится к уст тельной проании из кирпича нашина,Подвиются повдоль фаоборудоввертикал жные опоры 1 (фирельсовым путямсада строящегосяаны подъемныеьного транспортирапол пенных заря 1, 2) передвигапроложенным ания, На опорах тройства 3 для вания контейнеными кассетаНа фиг. 1 нальными н тановка с о на фиг. 3 - ничей или б Предлагаемое изобретение отнройствам, применяемым в строимышленности для возведения здпича или блоков.Известна установка для возведения зданий из кирпича, включающая подвижные опоры, смонтированную на них пространственную ферму с прикрепленными к ней и по стволу кр ана несущи ми путями.Целью предлагаемого изобретения является механизация процесса возведения зданий из кирпича или малогабаритных блоков,Достигается это тем, что под несущими путями смонтирована площадка с параллельными транспортерами с толкателем, между которыми установлен рольганг для приема контейнеров, а над несущими путями смонтированы шарнирно закрепленные на отвесных стойках, расположенных по возводимым стенам, траверсы с установленными на них с возможностью горизонтального перемещения укладочными машинами, выполненными с упорами и механизмами обжатия ряда кирпичей и проверки плоскостей,изображена установка с трехкасущими путями; на фиг. 2 - усноканальными несущими путями; универсальная кассета для кирлоков; на фпг. 4 - укладка кирров 4, з женми 5,О Универсальные кассеты 5 имеют раскрывающиеся днища б на шарнире, соединенные с разделительной рамой 7, на которой расположены пластины для интервальных швов и гыступы 8, входящие в замок 9. В верхней 5 части корпуса кассеты 5 имеются полки 10для направления при входе в обойму 11 (фиг. 4), имеющую стойки 12 с направляющими катками 13 и полки 14. На задней поперечной планке расположены два фиксатора О 15 для подхвата универсальной кассеты 5.На опорах 1 оборудована несущая спецплощадка с коробкой 1 б и фермой 17, на которых укреплены рельсовые несущие направляющие пути 18 для перемещения обойм 11 с 5 универсальными кассетами 5 от цепной тяги19 с приводной натяжной станцией и поворотными устройствами 20. На спецплогцадке с коробкой 1 б и фермой 17 установлены транспортеры 21, 22 с гнездами для кассет и тол- О кателями 23 для выталкивания закругленныхкассет из контейнера 4, расположенного ца роликовом столе 24.На траверсах 25 установлены самоходные передвижные рамы 26 с кареткой и редукторами 27 от укладочных машин 28 с двумя дополнительными подвесными каретками 29, расположенными с передней и задней стороны для поддерживания несущих путей 18.:В верхней раме 26 расположен резервуар 30 для раствора с механизмами 31 для подачи раствора и реечная рама 32 с раствороукладочцым ящш:ом и валцком.Дно резервуара 30 уплотнено, оно заменяет контрольную плиту 33 для проверки горизонтальной плоскости от цилиндров 34, а для проверки вертикальной плоскости применяется плита в виде контрольного угольника 35 от гидроцилиндров 36 через направляющие 37, расположенные с двух стороц в нижней части укладочцых машин (фиг. 5).Для подъема контрольных угольников 35 используются гидроцилцндры 38. Упоры 39 (фиг. 4, 5) в укладочцых машинах 28 расположены на пластинах, находящихся спереди звездочек 40, цепных передач 41 с подхватывающими стержнями 42 от редуктора 43 и гидроцилиндра 44, Эти механизмы предназначены для подъема и проталкивания рамы 7 с интервальными пластинами в корпус кассеты на свое прежнее место в замок 9 при помощи гидроцилиндра 44 спецугольником 45. Одновременно поднимается диск с кулачками, вращающийся от стержня, связанного с редуктором 43 на период проталкивания рамы 7 до датчика 46.Для перехода укладочной машины 28 ца новое место кладки кирпича или блоков применены четыре башмака 47 (фиг. 5), расположенные с двух сторон по два. Укладочная машина 28 производит подъем башмаков для прохода через препятствия в виде поперечных стен возводимого здания. 5 10 15 20 25 30 35 40 45 50 55 60 65 Доставка контейнероз 4 с кирпичами цлиблоками на площадки 48 (фиг. 1) осуществляется автопогрузчиками 49. Раствор и дополнительные компоненты транспортируютсяпо трубопроводам 50 в общий резервуар 51,который питает раствором резервуары 30 укладочных машин 28,При переходе укладочной машины ца новое место расстилается слой раствора 52 (см,фиг. 4, о) на уложенные кирпичи в стене куложенному ряду возводимой стены 53 додатчика 46,Установка работает следующим образом.Монтаж агрегата, расположенного на опорах 1 и передвигаемого по путям 2, производится на нулевом цикле.Автопогрузчик 49 или другой подвижнойтранспорт подает контейнер 4 с заряженнымикассетами 5 или блоками на подъемные площадки 48. После подъема устройствами 3 назаданную отметку спецплощадки с коробкой16 и фермой 17, расположенной на опорах 1, на роликовый Укладочцые машины 28 оборудованы сред ствами для хранения раствора - резервуарами 30. Для распределения раствора во время перехода укладочцых машин 28 на новый шаг кладки при помощи реечной рамы 32 с раствороукладчиком и вальцами для разравнивания и прижима раствора и механизмов 31 рельсовые пути 2, 18 разделены на участки, соответствующие расположению стен здания,Траверсы 25, по которым перемещаются укладочные машины 28, ориентированы против стен здания посредством шарнирного сопряжения подвески. контейнер 4 выталкиваетсястол 24Опорожненная кассета 5 перемещается по рельсовым несущим путям 18 от цепной тяги 19 поворотного устройства 20 в обоймах 11, имеющих внутренние полки 10, стойки 12, катки 13. Транспортер 21 с кассетами 5 при помощи полок 14 и фиксаторов 15 освобождается от обойм 11 и транспортируется толкателем от гидроццлицдра к месту, где другим толкателем 23 гытесцяются загруженные кассеты 5 из контейнера 4 на транспортер 22 в гнезда кассет, а сами ставятся на их место в контейнере 4 на роликовом столе 24.Для правильного расположения несущих путей 18 (фиг, 1) применяются подвесные каретки 29 с направляющими роликами, расположенные с передней и задней стороны укладочной машины, с интервалом до 3 м, соединенные при помощи телескопических труб.По траверсам 25 (фиг, 1) загруженная кассета 5 (фиг. 3, 4) с заданной порядовкой подхватывается обоймой 11 (фиг. 4, 5), соединенной с ценной тягой 19 (фиг. 1) и увлекается к соответствующей укладочной машине, расположенной ца траверсе 25.Нагруженная кассета 5, входя в укладочцую машину 28 выступами 8, упирается в упоры 39, освобождает днище 6 кассеты 5 от замка 9, продвигается до датчика 46 и разделительная рама 7 с кирпичами или блоком. остается ца месте на слое раствора 52, уложенного ца разложенные кирпичи в стык к уложенному ряду возводимой стены 53, Подача раствора в общий резервуар 51 осуществляется по трубопроводам 50. Кассета с наклонным днищем продвигается в укладочной машине 28 до упора датчика 46.С помощью обжима контрольными угольниками 35 по вертикальной плоскости и контрольной плитой 33 по горизонтальной плоскости уложенных кирпичей или блоков на стене 53 происходит подъем и возврат разделительной рамы 7 ца свое место в замок 9 механизмами 39 - 45. Проверкой вертикальных и горизонтальных плоскостей завершается цикл кладки в укладочных машинах 28,Для кладки потолочных перекрытий используется стрела крана 54 с соответствующей укладкой кирпичей или блоков для выравнивания и заполнения плоскостей.Укладочная машина 28 после выкладки кирпича из кассеты, завершив все обжимы и контрольные операции, передвигается на следующий шаг кладки.В процессе перемещения укладочной машины происходит укладка раствора на стену здания для следующей повторной операции.После осуществления восьмой операции выкладки подъемник с рамой и всеми механизмами передвигается на следующий процесс,При встрече поперечной стены башмаки 47 (фиг. 5) укладочной машины 28 приподнимаются для свободного прохода.Предмет изобретенияУстановка для возведения здания из кирпича или блоков, включающая подвижные опоры, смонтированную на них пространственную ферму с прикрепленными к ней и по стволу крана несущими путями, отличающаяся тем, что, с целью механизации процесса 5 возведения зданий из кирпича или малогаба 1 эитных блокОВ, под несущими путями смонтирована площадка с параллельными транспортерами с толкателем, между которыми установлен рольганг для приема контейнеров, а 10 над несущими путями смонтированы шарнирно закрепленные на отвесных стойках, расположенных по возводимым стенам, траверсы с установленными на них с возможностью горизонтального перемещения укладочными ма шинами, выполненными с упорами и механизмами обжатия ряда кирпичей и проверки плоскостей.
