Система защиты трансформатора (автотрансформатора) и его ошиновки высшего напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1811639
Автор: Толстов
Текст

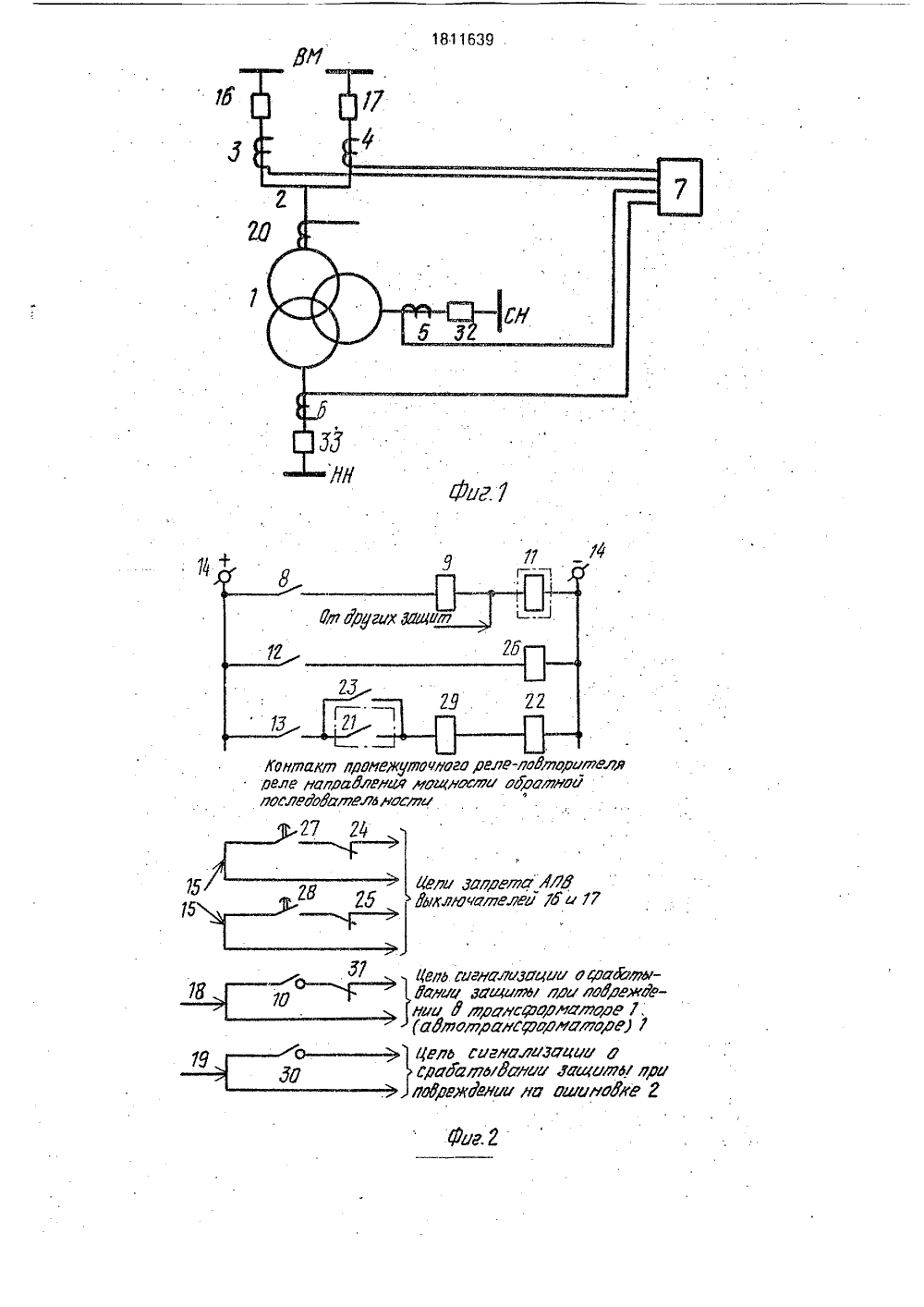

Ь ф Я совхоз сОВетскихСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 51)5 Н 02 Н 7/045 И Е ИЗОБРЕТЕНИ К ПАТЕНТУ редач Всесоюзно- оектно-изыскательельского институга ектрических сетей ответственчения предГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Отделениедальних передач Всесоюзного Государственного проектно-изыскательского и научно-исследовательского института энергетических систем и электрических сетей "Энергосетьпроект"(73) Отделение дальних пего Государственного прского и научно-исследоватэнергетических систем и э(56) Федосеев А,М. Релейная защита электрических систем, - М.: 1952, с, 417, фиг. 9-33,Руководящие указания по релейной защите, В ып, 13 А, Релсйная защита понижающих трансформаторов и автотрансформаторов 110-500 кВ, Схемы. - гЛ,: ЭСП, 1985, с, 63, рис, 22,Изобретение относится к электротехние, в частности к релейной защите оборудования станций и подстанций, Система предназначена в качестве основной защиты трансформатора (автотрансформатора) от внутренних повреждений и коротких замыканий на ошиновке между выводами высшего напряжения трансформатора и трансформаторами тока, установленными в цепях выключателей на стороне высшего напряжения,Цель изобретения - расширение зоны действия дифференциальной защиты трансформатора с включением ошиновки высшего напряжения и обеспечение избирательности ее действия, при кз, в трансформаторе и на ошиновке,На фиг,1,2 и 3 приведены соно однолинейная схем подклю Я.) 1811639 АЗ 2(54) СИСТЕМА ЗАЩИТЫ ТРАНСФОРМАТОРА (АВТОТРАНСФОРМАТОРА) И ЕГО ОШИНОВКИ ВЫСШЕГО НАПРЯЖЕНИЯ (57) Сущность изобретения; установка трансформаторов тока в цепях выключателей ошиновки высшего напряжения и дополнительное введение первого промежуточного реле с замыкающим и двумя размыкающими контактами, второго промежуточного реле с замедлением на срабатывание с двумя замыкающими контактами, второго указательного реле с замыкающим и размыкающим кон-. тактами позволяют расширить защищаемую зону дифференциальной защиты трансформатора. 3 ил. лагаемой системы защиты трансформатора и его ошиновки высшего напряжения, принципиальная схема оперативных цепей системы защиты и поясняющая схема подключения обмоток и контактов дифференциальных реле тока.Система защиты трансформатора и его ошиновки 2 высшего напряжения, содержащая блок дифференциальной защиты трансформатора 1, включающий трансформаторы тока 3, 4, 5, 6, устанавливаемые на всех сторонах трансформатора 1, ко втори ным обмоткам которых подключены дифференциальные реле тока 7 с замыкающими контактами 8, которые включены параллельно в последовательную цепь с обмоткой первого указательного реле 9 с замыкающим контактом 10 и обмотками выходных промежуточ1811639 10 15 20 30 35 40 45 50 ных реле 11 с замыкающими контактами 12 и 13, указанная цепь включена между выводами источника 14,оперативного тока, две цепи 15 запрета АПВ выключателей 16 и 17 стороны высшего напряжения, цепь 18 сиг нализации при повреждении в трансформаторе, включающая замыкающий контакт 10 первого указательного реле 9, цепь 19 сигнализации при повреждении на ошиновке высшего напряжения, блок токовой направленной защиты обратной последовательности, включающий трансформаторы тока 20, встраиваемые в выводы высшего напряжения трансформатора 1, и трансформатор напряжения (не показан), установленный на шинах высшего напряжения, ко вторичным обмоткам указанных трансформаторов подключено реле направления мощности обратной последовательности с реле-повторителем с замыкающим контактом 21, прицем трансформаторы тока на стороне высшего напряжения предназначены для установки в цепях выключателей 16 и 17 ошиновки высшего напряжения и дополнительно введены первое промежуточное реле 22 с замыкающим,контактом 23 и двумя размыкающими контактами 24 и 25, второе промежуточное реле 26 с замедлением на срабатывание с двумя замыкающими контактами 27 и 28, второе указательное реле 29 с замыкающим контактом 30 и размыкающим контактом 31, при этом последовательно соединенные замыкающий контакт 12 одного выходного промежуточного реле 11 и обмотка второго промежуточного реле 26 с замедлением на срабатывание подключены к источнику 14 оперативного тока, последовательно соединенные замыкающий контакт 13 другого выходного промежуточного реле 11, замыкающий контакт 21 реле - повторителя реле направления мощности обратной последовательности, параллельно которому включен замыкающий контакт 23 первого промежуточного реле 22, обмотка второго указательного реле 29 и обмотка первого промежуточного реле 22 подкл 1 очены к источнику 14 оперативного тока, последовательно включенные замыкающий контакт 27 (28) второго промежуточного реле с замедлением на срабатывание и размыкающий контакт 24 (25) первого промежуточного реле 22 включены в каждую цепь 15 запрета АПВ выключателей 16 и 17 стороны высшего напряжения, последовательно с замыкающим контактом 10 первого указательного реле 9 включен размыкающий контакт 31 второго указательного реле 29 в цепь 18 сигнализации при повреждении в трансформаторе, замыкающий контакт 30 второго указательного реле 29 включен в цепь 19 сигнализации при повреждении на ошиновке 2 высшего напряжения, На фиг, 1 показаны также выключатели 32 и 33 на стороне среднего и низшего напряжения трансформатора,Система защиты работает следующим образом,При повреждении в трансформаторе 1 срабатывают дифференциальные реле тока 7, замыкаются контакты 8 этих реле и срабатывают указательное реле 9 и выходные промежутоцные реле 11. При атом происходит подача команд на отключение выключателей 16, 17, 32 и 33 через замыкающие контакты (на фиг, не показаны) выходных промежуточных реле 11. При замыкании контактов 12 реле 11 подается напряжение на обмотку промежуточного реле 26, По истечений замедления на срабатывание реле 26 замыкаются его контакты 27 и 28 в цепях 15 запрета АПВ выключателей 16 и 17 на стороне высшего напряжения(цепи запрета АПВ выключателей 32 и 33 на сторонахсреднего и низшего напряжения на фиг, не показаны), При замыкании контакта 10 указательного реле 9 происходит замыкание цепи 18 сигнализации о повреждении трансформатора,При повреждении на ошиновке 2 высшего напряжения происходит срабатывание реле 7,9 и. 11 и замыкание контактов этих реле, а также срабатывание реле направления мощности обратной последовательности и его реле-повторителя. При замыкании контактов 13 выходного реле.11 и контактов 21 реле-повторителя проислодит срабатывание, указательного реле 29 и промежуточного реле 22, При размыкании контактов 24 и 25 промежуточного реле 22 размыкаются цепи 15 запрета АПВ выключателей 16 и 17, При размыкании контактов 21 указательного реле 29 размыкается цепь 18 сигнализации о повреждении в трансформаторе 1, а при замыкании контактов 30 реле 29 замыкается цепь 19 сигнализации о повреждении на ошиновке 2 высшего напряженияия.,При замыкании контактов 23 реле 22 обеспечивается его самоудеркивание на слуцай возврата в исходное положение реле-направления мощности обратной последовательности и его реле-повторителя при возмокном переходе несимметричного повреждения на ошиновке в трехфазное,Таким образом, изобретение позволяет расширить защищаемую зону дифференциальной защиты трансформатора и обеспецивает избирательность действия защиты при к.з, в трансформаторе и на ошинооке,Формулу изобретенияСистема защиты трансформатора (автотрансформатора) и его ошицовки высшего напряжения, содержащая блок, дифференциальной. защиты трансформа тора, включающий трансформаторы тока, , устанавливаемые на всех сторонах трансформатора, к вторичным обмоткам которых подключены дифференциальные реле тока с замыкающими контактами; которые вклю чены параллельно в последовательную цепь с обмоткой первого указательного реле с замыка 1 ощим контактом и обмотками выходных промежуточных реле, с замыкающими контактами, указанная цепь включена 15 между выводами источника оперативного ,тока, две цепи запрета автоматического повто р ного включения (АП В) выключателей стороны высшего напряжения, цепь сигнализации при повреждении в трансформаторе, 20 включающую замыкающий контакт первого указательного реле, цепь сигнализации при . повреждении на ошицовке высшего напряжения, блок токовой направленной защиты обратной последовательности, включающий 25 трансформаторы тока, встраиваемые в выводы высшего цапрякения трансформатора, : и трансформатор напряжения, установленный на шинах высшего напряжения, к вторичным обмоткам указанных трансформаторов 30 подключено реле направления мощности обратной последовательности с реле-повторителем с замыкающим контактом, о т л и ч а ощ а я с я тем, что, с целью расширения защищаемой зоны дифференциальной за щиты трансформатора с включением ошицовки высшего напряжения и обеспечение избирательности ее действия при коротком замыкании в трансформаторе и на ошиновке, трацсформаторы тока на стороне высшего напряжения предназначены для установки в цепях выключателей ошинопки высшего напряжения и дополнительно введены первое промежуточное реле с замыкающим и двумя размыкающими контактами, второе промежуточйое реле с замедлением на срабатывание с двумя замыкающими кон 1 тактами, второе указательное реле с замыкающим и размыкающим контактами, при этом последовательно соединенные. замыкающий контакт одного выходного промекуточного реле иабмотка второго промежуточного реле с замедлением на срабатывание подкл ачены к источнику оперативного тока, последовательно соединенные замыкающий контактдругого выходного промежуточного реле, замыкающий контакт реле-повторителя реле направления мощности обратной последовательности, параллельно которому включен замыкающий контакт первого промежуточного реле, обмотка второго указательного реле и обмотка первого промекуточного реле подключены к источнику оперативного тока, последовательно включенные замыкающий контакт второго промежуточного реле с замедлением на срабатывание и размыкающий контакт первого промежуточного реле включены в каждую цепь запрета АПВ выключателей стороны высшего напрякения, последовательно с замыкающим контактом первого указательного реле включен размыкающий контакт второго указательного реле в цепь сигнализации при повреждении в трансформаторе, замыкающий контакт второго указательного реле включен в цепь сИгнализации при повреждении на ошиновке высшего напряжения.1811639 йнваюп прокежуптчного реле-по 3 торив реле иапрадлгтя юъраюди оКротиой аослеоМд таа,юфти йю запрета АОВ Ьключателеи Ма 77 Копь иеиалцзаиии оц)абащы 5 аицц лживом аац лобреждении Р ярансЖОРиаторе 7; (аототраюргрмюжоое 7 цепь сигнализации о срабащы 8 аяии 4 ыщаюь при пЯреж 3 еиии ю ошцио 8 ке Г1811639 РдВРРгЮ ЛУ РЛфЮЛЫ 27 сЮ ю 27 ЯУЩйГЮРР 4(ЮЯЛАЖЮ Л 7 ЩЖМ/ ,ФГ сУ иражго комитет5, Москва,Подписноепо изобретениям и открытиям35, Раушская наб., 4/5 аз 1468 Т ВНИИПИ Государственно 11303и ГКНТ 10 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гага Составитель С, Толстовэктор О. Стени на Техред М.Моргентал КорректоР Н. Ыилюкова
СмотретьЗаявка
4938984, 27.05.1991
ОТДЕЛЕНИЕ ДАЛЬНИХ ПЕРЕДАЧ ВСЕСОЮЗНОГО ГОСУДАРСТВЕННОГО ПРОЕКТНО-ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ЭНЕРГЕТИЧЕСКИХ СИСТЕМ И ЭЛЕКТРИЧЕСКИХ СЕТЕЙ "ЭНЕРГОСЕТЬПРОЕКТ"
ТОЛСТОВ СЕРГЕЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: H02H 7/045
Метки: автотрансформатора, высшего, защиты, ошиновки, трансформатора
Опубликовано: 23.04.1993
