Способ сооружения здания ангарного типа

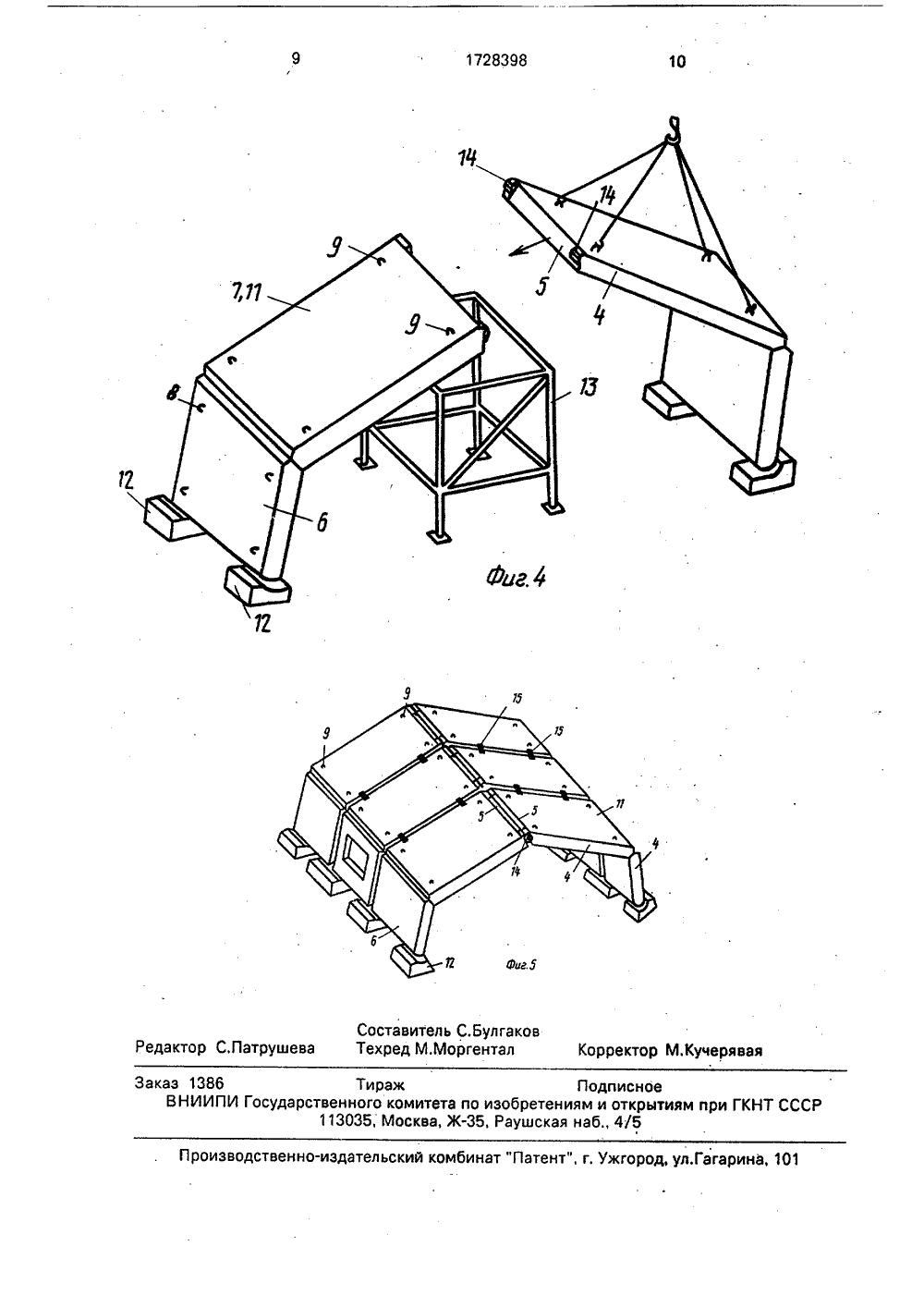

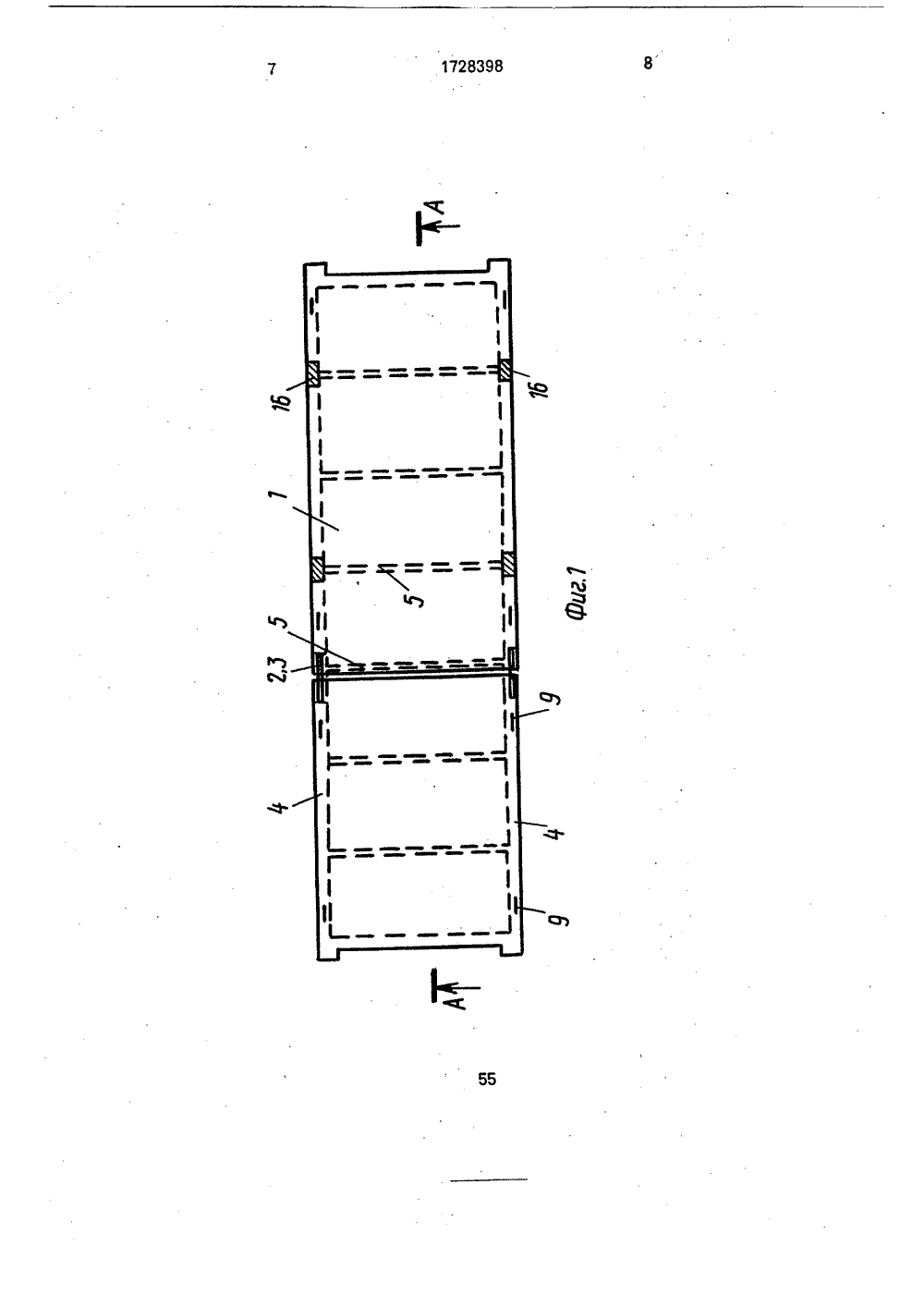

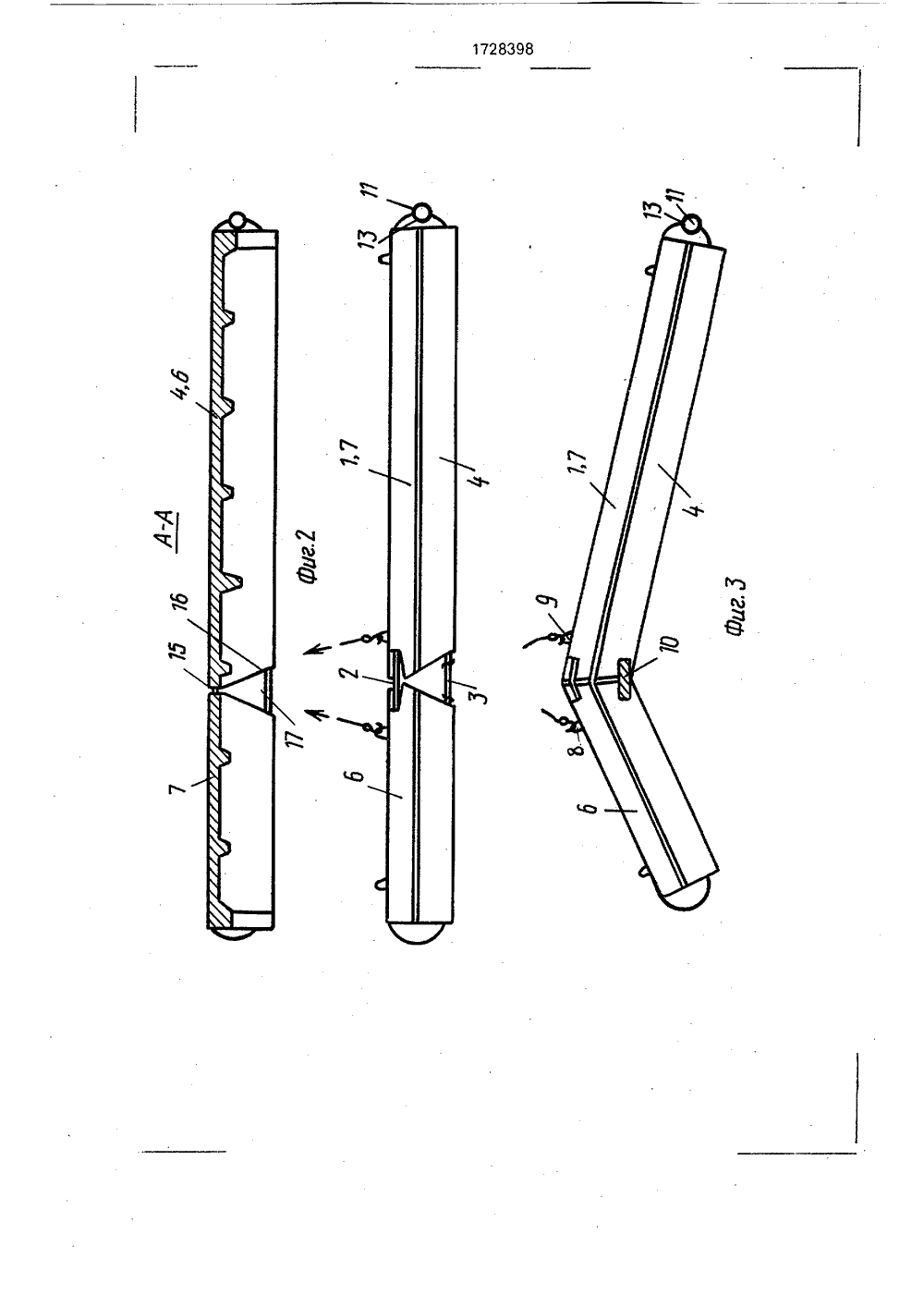

(5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР Я Ю 33 Д 1-. Де вгоды ОПИСАНИЕ ИЗОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ммжтьиМ 00 щение изготовповышении его(71). Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений(56) Авторское свидетельство СССРМ 711245, кл. Е 04 В 1/343, 1977,Топчий Д.Н. Сельскохозяйственныездания и сооружения. М.; Стройиздат, 1973,с. 85, 86, р. 1.34 г.(54) СПОСОБ СООРУЖЕНИЯ ЗДАНИЯ АНГАРНОГО ТИПА(57) Использование: сооружение одноэтажных рамно-арочных зданий ангарного типа промышленного и сельскохозяйственного назначения, обеспечивающих упрощение изготовления и монтажа здания при одновременном повышении его несущей способности. Сущность изобретения; устраивают Изобретение относится к строительству, в частности к сооружению одноэтажных зданий рамно-арочного типа, и может применяться как в промышленном, так и в сельском строительстве,Цель изобретения - упроления и монтажа здания принесущей способности.На фиг. 1 изображена схема ребристого элемента, план; на фиг, 2 - сечение А-А на фиг, 1; на фиг. 3 - схема образования полурамы из ребристого элемента; на фиг, 4 -.,Ж1728398 А фундаменты, монтируют временные опоры по центральной продольной оси здания, устанавливают на фундаменты Г-образные полурамы, крепят их в коньке шарнирами и соединяют рамы по длине здания. До установки полурам элементы стен и покрытия каждой из них изготавливают в горизонтальном положении в виде единой плиты, имеющей продольные и поперечные ребра. В продольных ребрах у поперечного ребра в месте соединения элементов стен и покрытий между собой устанавливают клиновидные вкладыши с размещением их вершины у верхней рабочей арматуры, а оснований - у нижней рабочей арматуры. Перед монтажом полурам вырезают нижнюю рабочую арматуру под вкладышами, выни- ф мают последние и производят последовательный подъем полурам за строповочные петли с одновременным поворотом элемента стен относительно элемента покрытия до совмещения граней их продольных ребер, после чего элементы стен и покрытия жестко соединяют между собой приваркой накладок к закладным деталям. 5 ил. схема установки полурам с образованием пролета; на фиг. 5 - здание, аксонометрия,Способ сооружения здания осуществляется следующим образом.Изготавливают ребристые элементы 1. В опалубку типовой ребристой длинномерной плиты, имеющей верхнюю 2 и нижнюю 3 рабочую арматуру, устанавливают в заданном месте в продольных ребрах 4 у поперечного ребра 5 в месте соединения элементов стен 6 и покрытия 7 клиновидные вкладыши 8, Вершины вкладышей размещены у верх1728398 45 50 55 ней рабочей арматуры, а основания - у нижней рабочей арматуры. При этом сохраняется цельной верхняя и нижняя арматуры 9. Производят армирование, формовку и термообработку изделия в плоском положении с непрерывной рабочей арматурой. В таком виде плиту перевозят на стройплощадку. На стройплощадке вырезают нижнюю рабочую арматуру вдоль торцов разрезанных граней, стопорят эа стропильные петли, расположенные вблизи перелома, и поднимают ребристый элемент. Под действием собственного весаон переламывается до совмещения граней продольных ребер стенового элемента и элемента покрытия, образуя полурамы. Жесткость узла обеспечивается изогнутой по определенному радиусу непрерывной верхней рабочей арматурой, приваркой накладных деталей 10, установленных по торцам разрезанных граней (либо болтовым соединением) и бетоном замоноличивания.Подготовленная таким образом Г-образная полурама 11 устанавливается на фундаменты 12 и монтажные опоры 13, установленные по центральной продольной оси здания. Смежные полурамы соединяются между собой шарниром 14 в коньковом узле, По длине здания рамы объединяются приваркой накладок 15 к закладным деталям 16.Такое конструктивное решение позволяет возводить большепролетные сооружения ангарного типа, практически из однотипных сборных железобетонных плоских элементов, совмещающих функции несущих и ограждающих конструкций и изготавливаемые в одной и той же плоской опалубке, При этом высота, пролет и угол наклона покрытия и стеновых панелей, а также величина и знак внутренних усилий в элементах полурам регулируются только внутренним углом наклона треугольного вкладыша и места его установки в опалубке.В предлагаемом сооружении в зависимости от его функционального назначения легко 5 добиться оптимального полезного объема. Формула изобретения Способ сооружения здания ангарноготипа, включающий устройство фундамен тов, монтаж временных опор по центральной продольной оси здания, установку на фундаменты Г-образных полурам, которые выполнены из элементов стен и покрытия с продольными ребрами, верхней и нижней 15 рабочей арматурой и строповочными петлями, с опиранием их элементами покрытия на монтажные опоры и шарнирным креплением в коньке, и соединение рам по длине здания, о т л и ч а ю щ и й с я тем, что, с 20 целью упрощения изготовления и монтажапри одновременном повышении несущей способности здания, до установки полурам элементы стен и покрытия каждой из них изготавливают в горизонтальном положе нии в виде единой плиты с поперечнымиребрами с одновременной установкой в продольных ребрах у поперечного ребра в месте соединения элементов стен и покрытия между собой клиновидных вкладышей 30 вершиной у верхней рабочей арматуры иоснованием у нижней рабочей арматуры, а перед монтажом полурам вырезают нижнюю рабочую арматуру под вкладышами, вынимают последние и производят после довательный подъем полурам за строповочные петли с одновременным поворотом элемента стен относительно элемента покрытия до совмещения их продольных ребер, после чего элементы стен и покрытия 40 жестко соединяют между собой, а полурамыустанавливают на фундаменты и опоры и жестко соединяют между собой в коньке.10 1728398 9У Составитель С.Булгаков ехред М.Моргентал Редактор С,Патрушева Т Корректор М.Кучерявая роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 каз 1386 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
