Система передачи дискретной информации

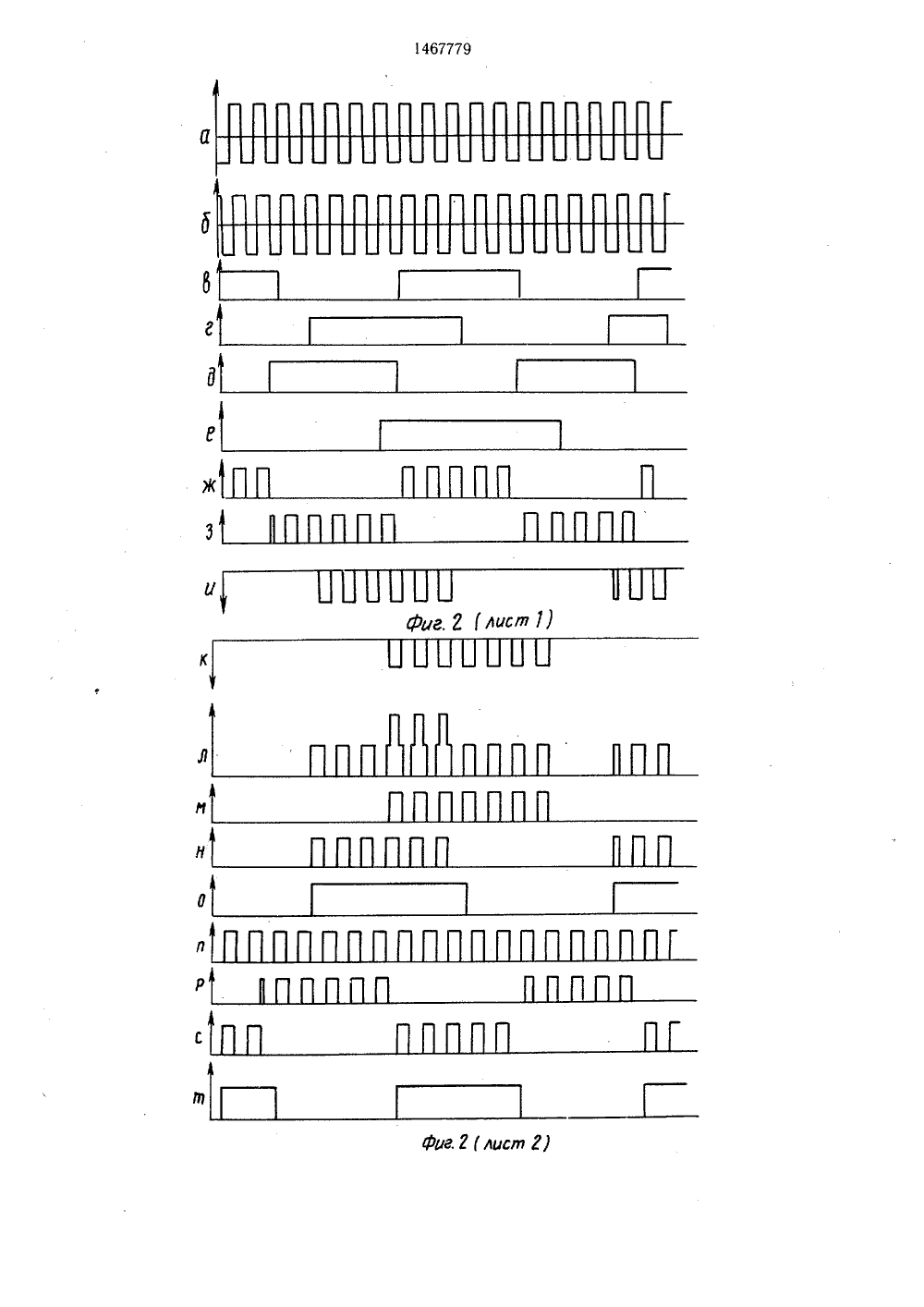

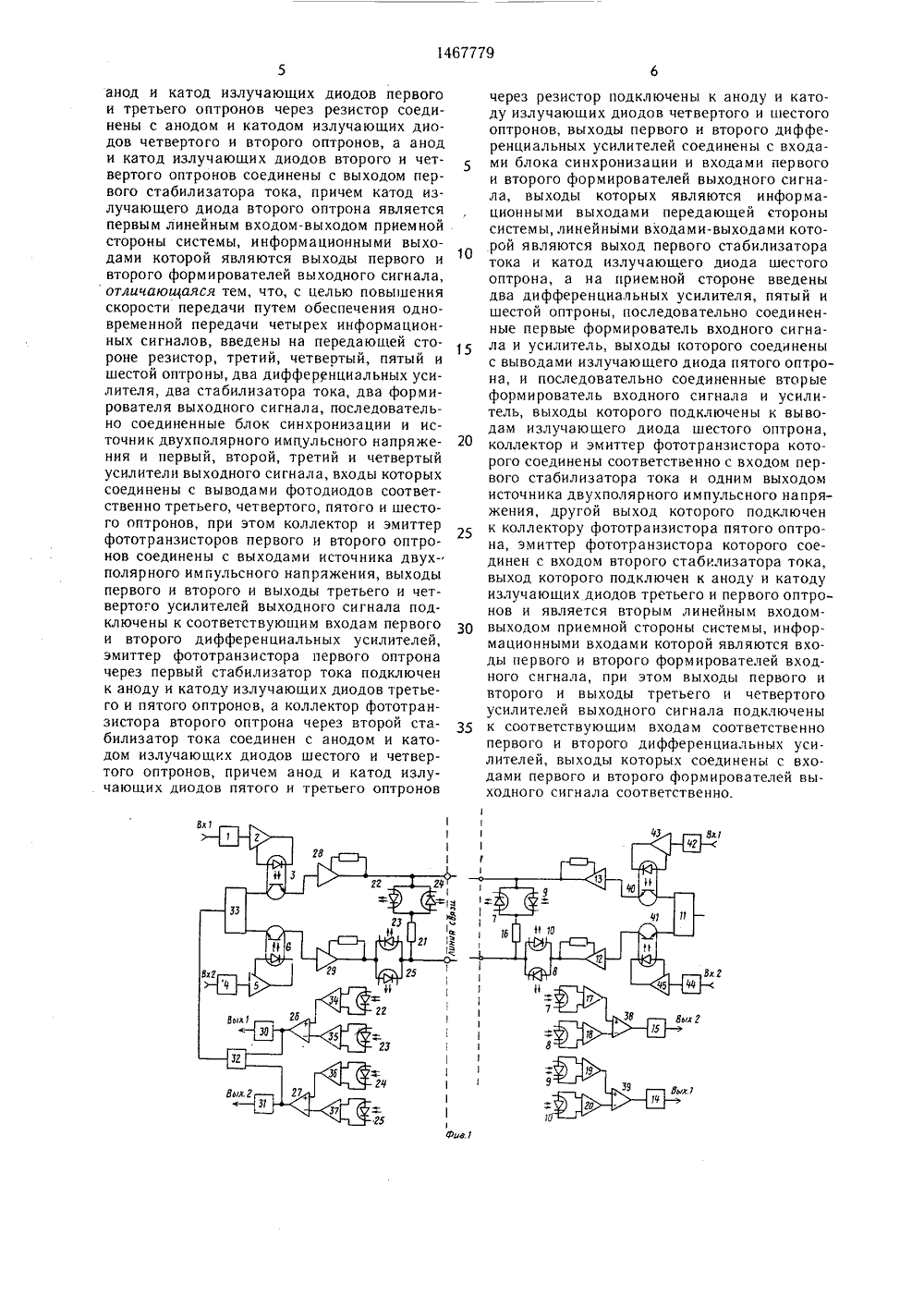

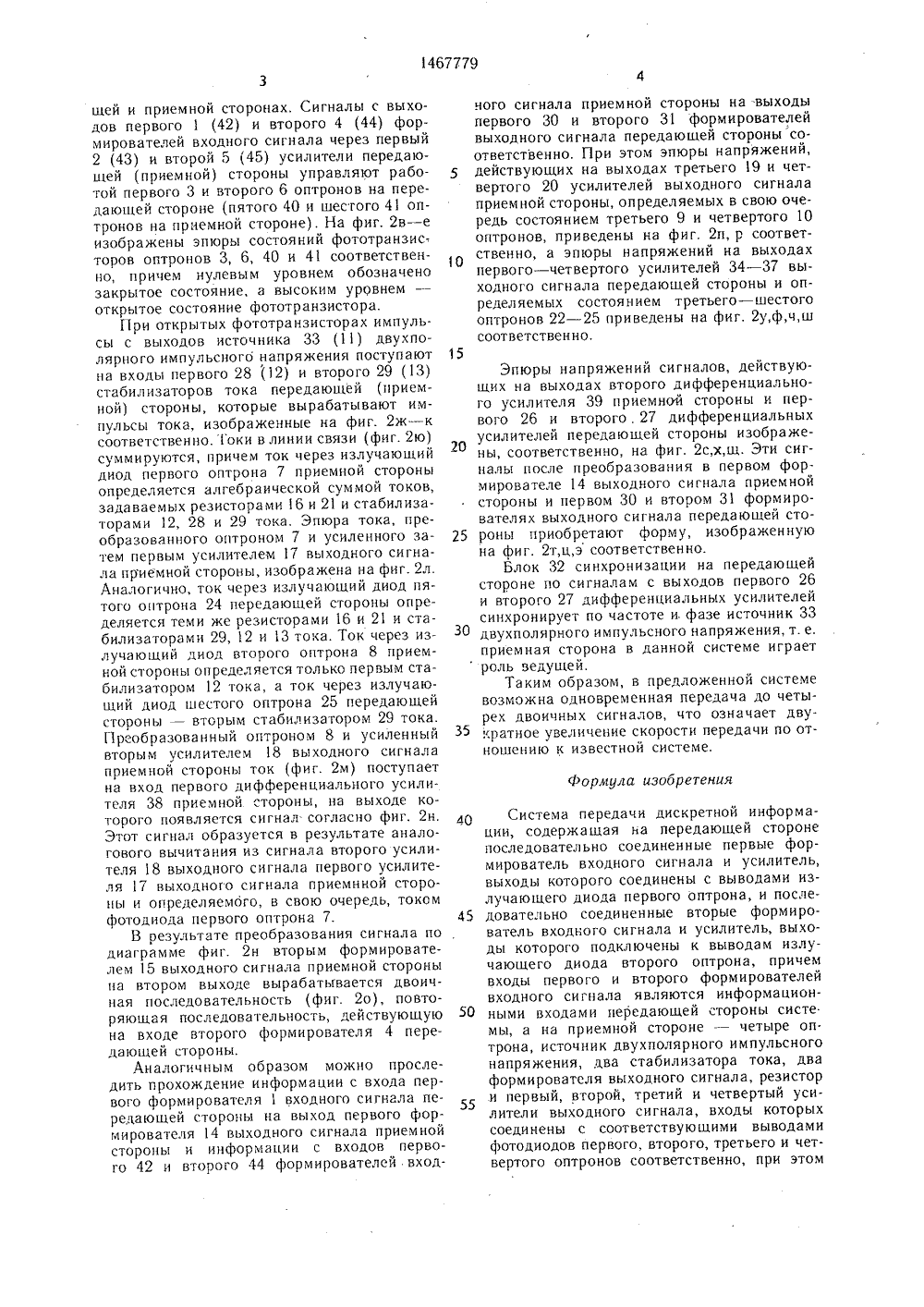

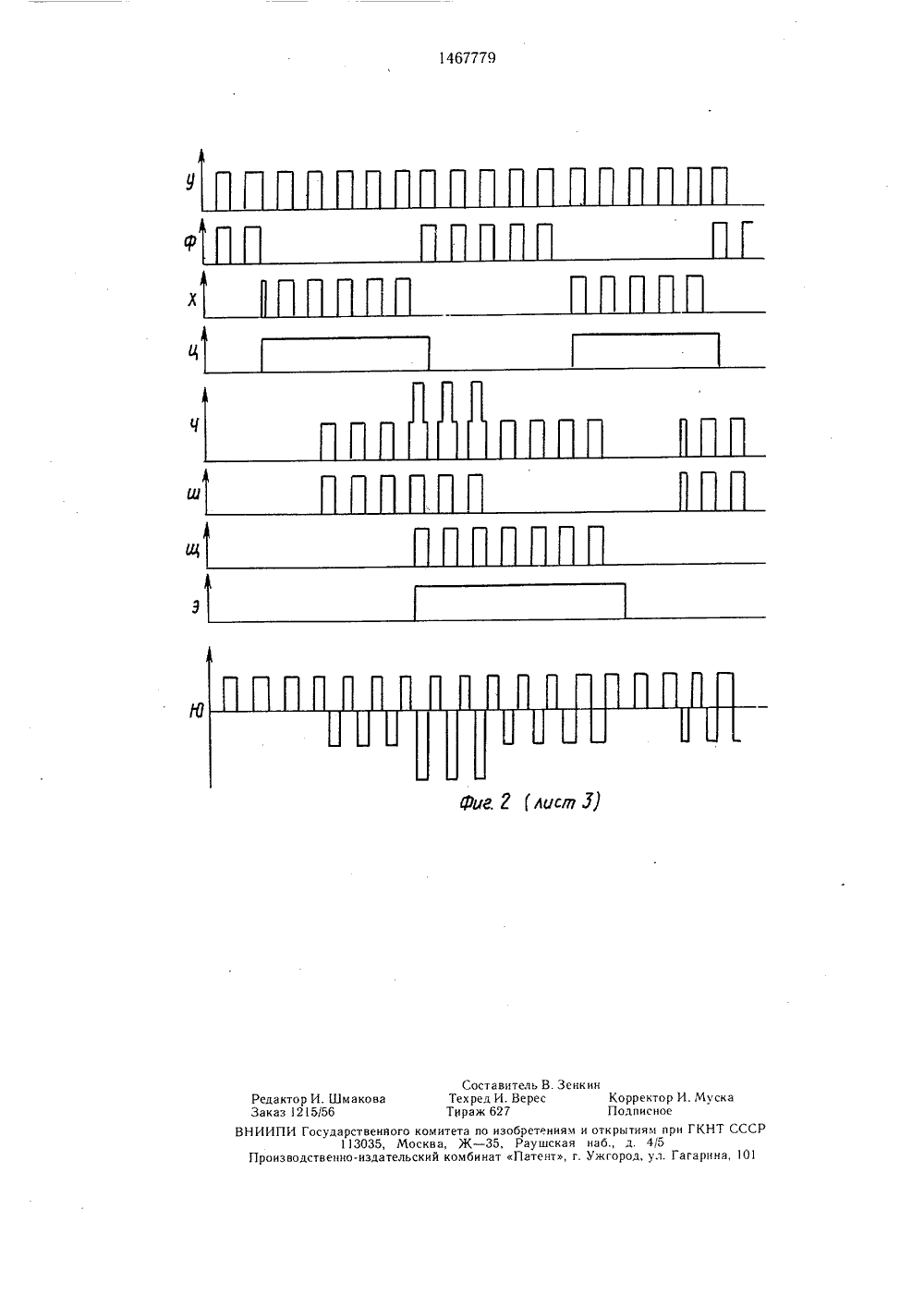

(19) Н 04 1. 11 НИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИЕ ИЗ А ВТОРСКОМУ СВИДЕТЕЛЬСТ(54) СИСТЕМА П ЕРЕДАЧИ ДИСКРЕТНОЙ ИНФОРМАЦИИ(57) Изобретение относится к электросвязи. Цель изобретения - повышение скорости передачи за счет обеспечения одновременной передачи четь 1 рех информационных сигналов. Система содержит на передающей стороне два формирователя входного сигнала, два усилителя, шесть оптроизобретение относится к электросвязи и может использоваться в технике передачи дискретной информации по телеграфным каналам связи.Цель изобретения - повышение скорости передачи путем обеспечения одновременной передачи четырех информационных сигналов.На фиг. 1 представлена принципиальная электрическая схема системы передачи дискретной информации; на фиг. 2 (лист 1 - 3) - временные диаграммы, поясняющие принцип функционирования системы.Система передачи дискретной информации содержит йа передающей стороне первый формирователь 1 входного сигнала, первый усилитель 2, первый оптрон 3, второй формирователь 4 входного сигнала, второй усилитель 5 и второй оптрон 6, а на приемной стороне первый - четвертый оптроны 7 - 10, источник 11 двухполярного импульсного напряжения, первый 12 и второй 13 стабилизаторы тока, первый 14 и второй 15 формирователи выходного сигнала, резистор 16 и первый - четвертый усилители 17 - 20 выходного нов, резистор, два дифференциальных усилителя, два стабилизатора тока, два формирователя выходного сигнала, блок синхронизации, источник двухполярного импульсного напряжения и четыре усилителя выходного сигнала, а на приемной стороне шесть оптронов, источник двухполярного импульсного напряжения, два стабилизатора тока, два формирователя выходного сигнала, резистор, четыре усилителя выходного сигнала, два дифференциальных усилителя, два формирователя входного сигнала и два усилителя. В предлагаемой системе возможна одновременная передача до четырех двоичных сигналов, что приводит к двукратному увеличению скорости передачи. 2 ил. сигнала, а также на передающей стороне резистор 21, третий - шестой оптроны 22 - 25 первый 26 и второй 27 дифференциальные усилители, первый 28 и второй 29 стабилизаторы тока, первый 30 и второй 31 формирователи выходного сигнала, блок 32 синхронизации, источник 33 двухполярного импульсного напряжения, первый - четвертый усилители 34 - 37 выходного сигнала, а на приемной стороне первый 38 и второй 39 дифференциальные усилители, пятый 40 и шестой 41 оптроны, первый формирователь 42 входного сигнала, первый усилитель 43, второй формирователь 44 входного сигнала и второй усилитель 45.Система передачи дискретной информации работает следующим образом.Асинхронные сигналы, подлежащие передаче, поступают на входы первого 1 (42) и второго 4 (44) формирователей входного сигнала на передаюшей (приемной) стороне соответственно. На фиг. 2 а, б изображены эпюры напряжений на выходах источников 33 и 11 двухполярных импульсных напряжений соответственно на передаю 1467779шей и приемной сторонах. Сигналы с выходов первого 1 (42) и второго 4 (44) формирователей входного сигнала через первый 2 (43) и второй 5 (45) усилители передающей (приемной) стороны управляют работой первого 3 и второго 6 оптронов на передаюгцей стороне (пятого 40 и шестого 41 оптронов на приемной стороне). На фиг. 2 в - е изображены эпюры состояний фототранзисторов оптронов 3, 6, 40 и 41 соответственно, причем нулевым уровнем обозначено закрытое состояние, а высоким урОвнем - открытое состояние фототранзистора.При открытых фототранзисторах импульсы с выходов источника 33 (11) двухполярного импульсногО напряжения поступают на входы первого 28 (12) и второго 29 (13) стабилизаторов тока передающей (приемной) стороны, которые вырабатывают импульсы тока, изображенные на фиг. 2 ж - к соответственно. оки в линии связи (фиг. 2 ю) суммируются, причем ток через излучаюший диод первого оптрона 7 приемной стороны определяется алгебраической суммой токов, задаваемых резисторами 16 и 21 и стабилизаторами 12, 28 и 29 тока. Эпюра тока, преобразованного оптроном 7 и усиленного затем первым усилителем 17 выходного сигнала приемной стороны, изображена на фиг. 2 л. Аналогично, ток через излучающий диод пятого оптрона 24 передаюгцей стороны определяется теми же резисторами 16 и 21 и стабилизаторами 29, 12 и 13 тока, Ток через излучаюший диод второго оптрона 8 приемной стороны определяется только первым стабилизатором 12 тока, а ток через излучаюший диод шестого оптрона 25 передающей стороны - вторым стабилизатором 29 тока. Преобразованный оптроном 8 и усиленный вторым усилителем 18 выходного сигнала приемной стороны ток (фиг. 2 м) поступает на вход первого дифференциального усилителя 38 приемной стороны, на выходе которого появляется сигнал согласно фиг. 2 н. Этот сигнал образуется в результате аналогового вычитания из сигнала второго усилителя 18 выходного сигнала первого усилителя 17 выходного сигнала приемнной стороны и определяемого, в свою очередь, током фотодиода первого оптрона 7.В результате преобразования сигнала по диаграмме фиг. 2 н вторым формирователем 15 выходного сигнала приемной стороны на втором выходе вырабатывается двоичная последовательность (фиг. 2 о), повторяющая последовательность, действующую на входе второго формирователя 4 передающей стороны,Аналогичным образом можно проследить прохождение информации с входа первого формирователя 1 входного сигнала передаюшей стороны на выход первого формирователя 14 выходного сигнала приемной стороны и информации с входов первого 42 и второго 44 формирователей вход 51015 Формула изобретения 40 45 50 55 2 О 25 ЗО 35 чого сигнала приемной стороны на -выходы первого 30 и второго 31 формирователей выходного сигнала передаюшей стороны соответственно, При этом эпюры напряжений, действующих на выходах третьего 19 и четвертого 20 усилителей выходного сигнала приемной стороны, определяемых в свою очередь состоянием третьего 9 и четвертого 10 оптронов, приведены на фиг. 2 п, р соответственно, а эпюры напряжений на выходах первого - четвертого усилителей 34 - 37 выходного сигнала передающей стороны и определяемых состоянием третьего - шестого оптронов 22 - 25 приведены на фиг. 2 у,ф,ч,ш соответственно. Эпюры напряжений сигналов, действующих на выходах второго дифференциального усилителя 39 приемной стороны и первого 26 и второго. 27 дифференциальных усилителей передающей стороны изображены, соответственно, на фиг. 2 с,х,ш. Эти сигналы после преобразования в первом формирователе 14 выходного сигнала приемной стороны и первом 30 и втором 31 формирователях выходного сигнала передаЮщей стороны приобретают форму, изображенную на фиг. 2 т,ц,э соответственно.Блок 32 синхронизации на передаюшей стороне по сигналам с выходов первого 26 и второго 27 дифференциальных усилителей синхронирует по частоте и. фазе источник ЗЗ двухполярного импульсного напряжения, т. е. приемная сторона в данной системе играет роль ведущей.Таким образом, в предложенной системе возможна одновременная передача до четырех двоичных сигналов, что означает дву.хратное увеличение скорости передачи по отношению к известной системе. Система передачи дискретной информации, содержашая ьа передаюшей стороне последовательно соединенные первые формирователь входного сигнала и усилитель, выходы которого соединены с выводами излучающего диода первого оптрона, и последовательно соединенные вторые формирователь входного сигнала и усилитель, выходы которого подключены к выводам излучающего диода второго оптрона, причем входы первого и второго формирователей входного сигнала являются информационными входами передающей стороны систе мы, а на приемной стороне - четыре оп. трона, источник двухполярного импульсного напряжения, два стабилизатора тока, два формирователя выходного сигнала, резистор и первый, второй, третий и четвертый усилители выходного сигнала, входы которых соединены с соответствующими выводами фотодиодов первого, второго, третьего и четвертого оптронов соответственно, при этоманод и катод излучающих диодов первого и третьего оптронов через резистор соединены с анодом и катодом излучающих диодов четвертого и второго оптронов, а анод и катод излучающих диодов второго и четвертого оптронов соединены с выходом первого стабилизатора тока, причем катод излучающего диода второго оптрона является первым линейным входом-выходом приемной стороны системы, информационными выходами которой являются выходы первого и второго формирователей выходного сигнала,отличающаяся тем, что, с целью повышения скорости передачи путем обеспечения одновременной передачи четырех информационных сигналов, введены на передающей стороне резистор, третий, четвертый, пятый и шестой оптроны, два дифференциальных усилителя, два стабилизатора тока, два формирователя выходного сигнала, последовательно соединенные блок синхронизации и источник двухполярного импульсного напряжения и первый, второй, третий и четвертый усилители выходного сигнала, входы которых соединены с выводами фотодиодов соответственно третьего, четвертого, пятого и шестого оптронов, при этом коллектор и эмиттер фототранзисторов первого и второго оптронов соединены с выходами источника двухполярного импульсного напряжения, выходы первого и второго и выходы третьего и четвертого усилителей выходного сигнала подключены к соответствующим входам первого и второго дифференциальных усилителей, эмиттер фототранзистора первого оптрона через первый стабилизатор тока подключен к аноду и катоду излучающих диодов третьего и пятого оптронов, а коллектор фототранзистора второго оптрона через второй стабилизатор тока соединен с анодом и катодом излучающих диодов шестого и четвертого оптронов, причем анод и катод излучающих диодов пятого и третьего оптронов через резистор подключены к аноду и катоду излучающих диодов четвертого и шестого оптронов, выходы первого и второго дифференциальных усилителей соединены с входами блока синхронизации и входами первого и второго формирователей выходного сигнала, выходы которых являются информационными выходами передающей стороны системы, линейными входами-выходами которой являются выход первого стабилизатора тока и катод излучающего диода шестого оптрона, а на приемной стороне введены два дифференциальных усилителя, пятый и шестой оптроны, последовательно соединенные первые формирователь входного сигнала и усилитель, выходы которого соединены с выводами излучающего диода пятого оптрона, и последовательно соединенные вторые формирователь входного сигнала и усилитель, выходы которого подключены к выводам излучающего диода шестого оптрона, коллектор и эмиттер фототранзистора которого соединены соответственно с входом первого стабилизатора тока и одним выходом источника двухполярного импульсного напряжения, другой выход которого подключен к коллектору фототранзистора пятого оптрона, эмиттер фототранзистора которого соединен с входом второго стабилизатора тока, выход которого подключен к аноду и катоду излучающих диодов третьего и первого оптронов и является вторым линейным входом выходом приемной стороны системы, информационными входами которой являются входы первого и второго формирователей входного сигнала, при этом выходы первого и второго и выходы третьего и четвертого усилителей выходного сигнала подключены 35 к соответствующим входам соответственнопервого и второго дифференциальных усилителей, выходы которых соединены с входами первого и второго формирователей выходного сигнала соответственно.1467779 Фиг. Г лисами) Составитель В. Зенкин Редактор И. Шмакова Техред И. Верес Корректор И.Минска Заказ 12 5/56 Тираж 627 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Мос кв а, Ж - 35, Рау шска я на 6., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101
