Аппарат для чтения слепыми плоскопечатного текста

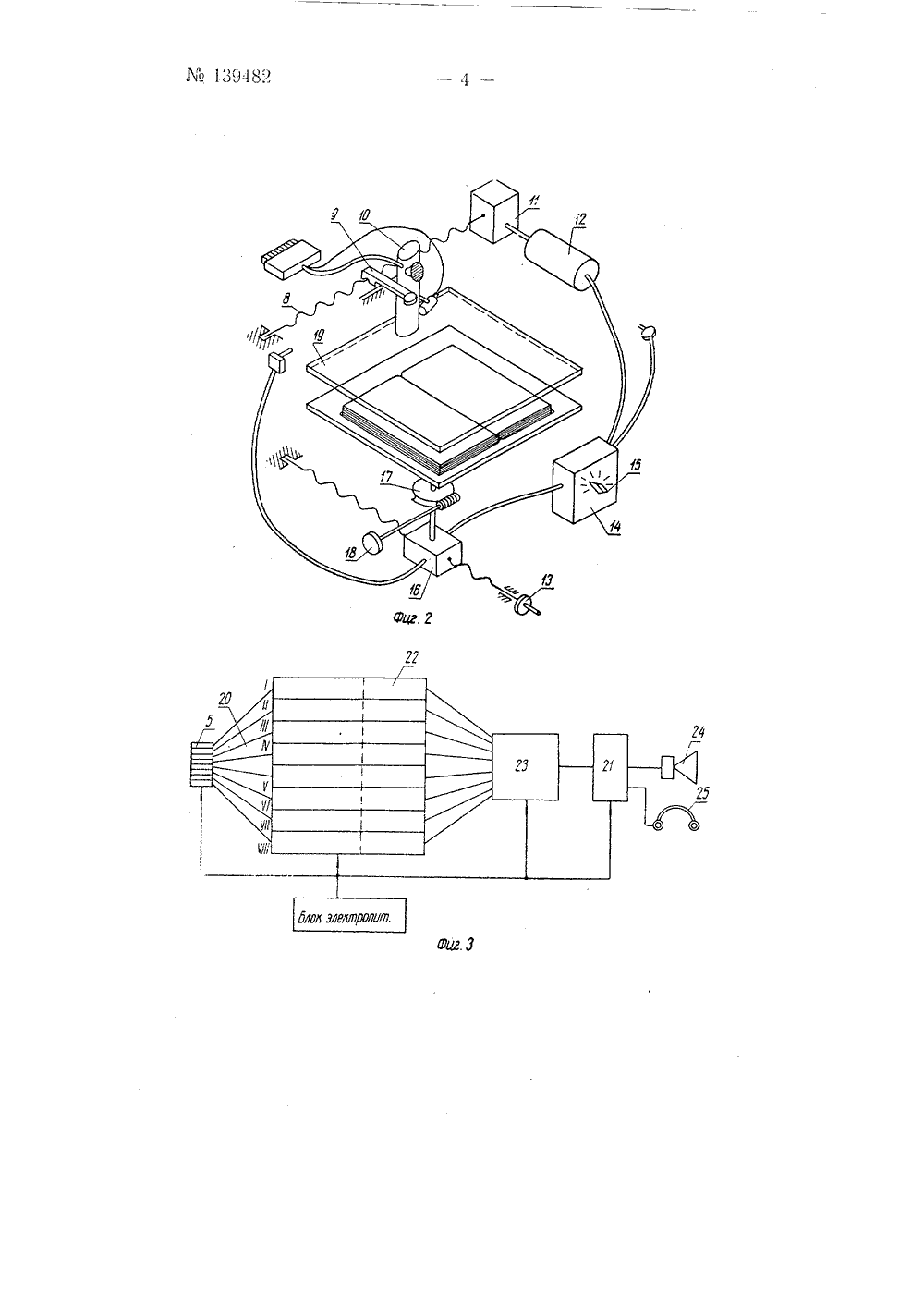

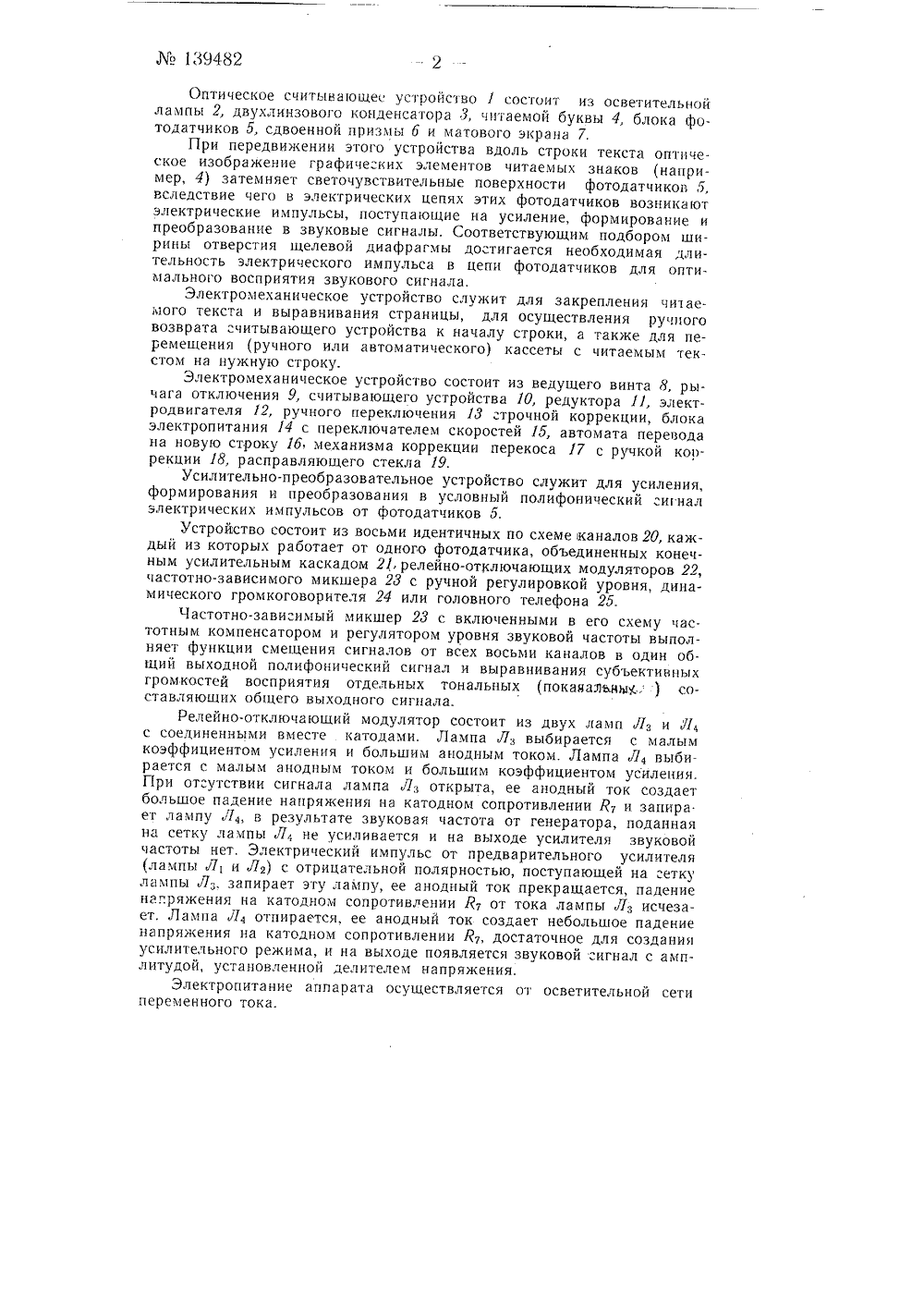

13 Я 82 Класс 42 п, 2 с 2 СССР я 1 икис:,т 1.т,и. Ч.;:"1;. нь.ч 1 г,ИСАНИЕ ИЗОБРЕТЕНИЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ подписная группа Ло 175 Р,С.МуАРАТ ДЛ М. А. Верб тов, Н. В. МощенниковЧТЕНИЯ СЛЕПЫМИ ПТЕКСТА ЛОСКОПЕЧАТНОГО Заявлено 30 декабря 1960 г. за691144/28 в Комитет по делам изобретени и открытий при Совете Министров СССРо в Бюллетене изобрстени13 за 961 публиков отоэлект Изобретение отноится к аппаратам для самостоятельного скоростного чтения слепыми текстами разнообразных типографских изданий, например книг, журналов, газет и т. п.Известны аппараты для чтения слепыми плоскопечатного текста с применением кассеты с регулировочным приспособлением, оптической головки с источником света и фотоэлектрическими датчиками, воспринимающими отраженный от текста луч света и соединенными через усилители с управляющими реле, подающими в конечном счете звуковой сигнал на громкоговоритель.В отличие от известных описываемый аппарат преобразует сигналы фотоэлектрических датчиков в условный полифонический сигнал без применения звуковых дорожек и звукоснимателей, что достигаегся применением для каждого канала отключающих модуляторов. Каждый модулятор составлен из двух электронных ламп, соединенных хежду собой катодами, к которым подключены параллельно соединенные сопротивления и группа конденсаторов. Кроме того, в схему смесителявключены частотный компенсатор и регулятор уровня звуковой частоты.На фиг.изображена схема хода лучей в оптическом считывающем устройстве; на фиг. 2 - схема электромеханиче:кого устройства; на фиг. 3 - блок-схема усилительно-преобразовательного устройства; на фиг. 4 - электросхема одного канала в электронно-ламповом варианте.Аппарат состоит из следующих основных частей:а) оптико-механического считывающего устрой:тва с фрическими датчиками импульсов;б) электромеханического устройства, служащего для помещения и закрепления читаемого текста;в) усилителя - преобразователя сигналов с электроакустицеским сигнализатором; и г) устройства электропитания аппарата.Оптическое считывающее устройство 1 состоит из осветительной лампы 2, двухлинзового конденсатора 3, читаемой буквы 4, блока фотодатчиков 5, сдвоенной призмы 6 и матового экрана 7,При передвижении этого устройства вдоль строки текста оптиче. ское изображение графиче:ких элементов читаемых знаков (например, 4) затемняет светочувствительные поверхности фотодатчиког, 5, вследствие чего в электрических цепях этих фотодатчиков возникают электрические импульсы, поступающие на усиление, формирование и преобразование в звуковые сигналы. Соответствующим подбором ширины отверстия щелевой диафрагмы достигается необходимая длительность электрического импульса в цепи фотодатчиков для оптимального восприятия звукового сигнала.Электромеханическое устройство служит для закрепления читаемого текста и выравнивания страницы, для осуществления ручного возврата считывающего устройства к началу строки, а также для перемещения (ручного или автоматического) кассеты с читаемым текстом на нужную строку.Электромеханическое устройство состоит из ведущего винта 8, рычага отключения 9, считывающего устройства 10, редуктора 11, электродвигателя 12, ручного переключения И строчной коррекции, блока электропитания 14 с переключателем скоростей 15, автомата перевода на новую строку 16 механизма коррекции перекоса 17 с ручкой коррекции 18, расправляющего стекла 19.Усилительно-преобразовательное устройство служит для усиления, формирования и преобразования в условный полифонический сигнал электрических импульсов от фотодатчиков 5.Устройство состоит из восьми идентичных по схеме каналов 20, каждый из которых работает от одного фотодатчика, объединенных конечным усилительным каскадом 21, релейно-отключающих модуляторов 22, частотно-зависимого микшера 23 с ручной регулировкой уровня, динамического громкоговорителя 24 или головного телефона 25.Частотно-зависимый микшер 23 с включенными в его схему частотным компенсатором и регулятором уровня звуковой частоты выполняет функции смещения сигналов от всех восьми каналов в один общий выходной полифонический сигнал и выравнивания субъективных громкостей восприятия отдельных тональных (поканалъныК ) составляющих общего выходного сигнала.Релейно-отключающий модулятор состоит из двух ламп Л, и Л, с соединенными вместе катодами. Лампа Л, выбирается с малым коэффициентом усиления и большим анодным током. Лампа Л 4 выбирается с малым анодным током и оольшим коэффициентом усиления. При отсутствии сигнала лампа Лз открыта, ее анодный ток создает большое падение напряжения на катодном сопротивлении Р, и запира. ет лампу Л в результате звуковая частота от генератора, поданная на сетку лампы Л 4 не усиливается и на выходе усилителя звуковой частоты нет. Электрический импульс от предварительного усилителя (лампы Л, и Л) с отрицательной полярностью, поступающей на сетку лампы Л, запирает эту лампу, ее анодный ток прекращается, падение напряжения на катодном сопротивлении Р от тока лампы Лз исчезает, Лампа Л 4 отпирается, ее анодный ток создает небольшое падение напряжения на катодном сопротивлении Я достаточное для создания усилительного режима, и на выходе появляется звуковой:игнал с амплитудой, установленной делителем напряжения.Электропитание аппарата осуществляется от осветительной сети переменного тока.По закл 10 1 е 11 И 10 ВсероссиЙского 001 цсства слепых аппарат 51 Рл 51- ется перспективным и представляет интерес для дальнейших раз 1 аботок.Предмет изобретенияАппарат для чтения слепыми плоскопечатного текста с применением регулируемой кассеты для закрепления текста, передвижной вдоль строк текста непрерывным движением с регулируемой скоростью оптической головки, снабженной источником света и фотоэлектрическими датчиками, воспринимающими отраженный от текста луч света и соединенными через усилители с управляющими реле, подающими через преобразователи звуковой сигнал к громкоговорителю, отличающийся тем, что, с целью получения условного полифонического сигнала с определенной длительностью и громкостью звучания для каждого типографского знака, в схеме управляющих реле применены для какдого канала отключающие модуляторы, составленные каждый из двух электронных ламп, соединенных между собою катодами, к которым подключены параллельно соединенные сопротивление и группа конденсаторов, а в схему смесителя введены частотный компенсатор и регулятор уровня звуковой частоты.; печ.58 Формат бум. 70 Х 08Тираж 500омитете по делам нзобретенгпри Совете Министров СССРЦентр, М. Черкасский нср., д. Л -61 БТИ пр Мос ппография ЦБТИ Комитета по делам изооретений и открытии при Совете Министров СГГР, Москва Петровка 4
