Электромагнитное реле

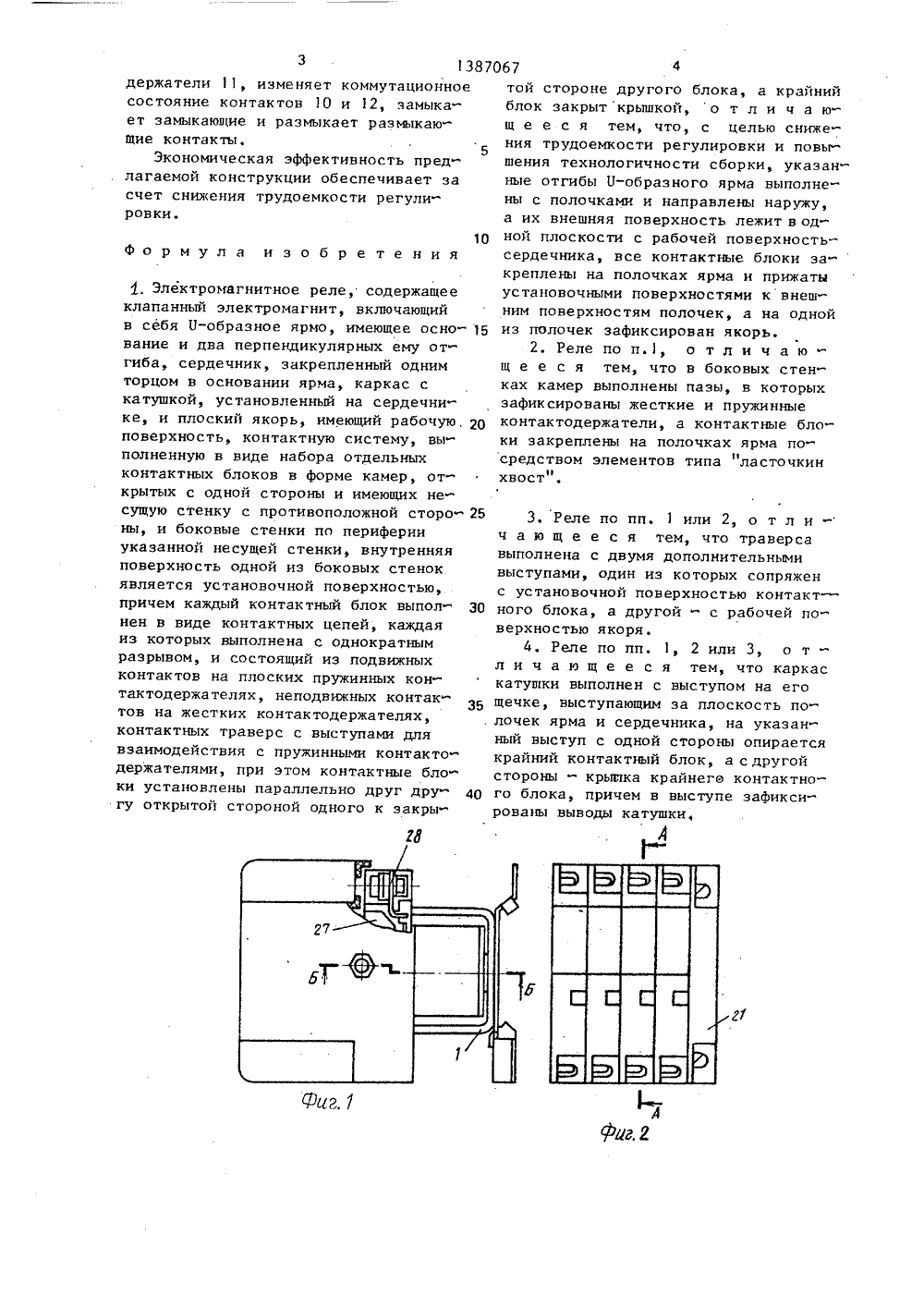

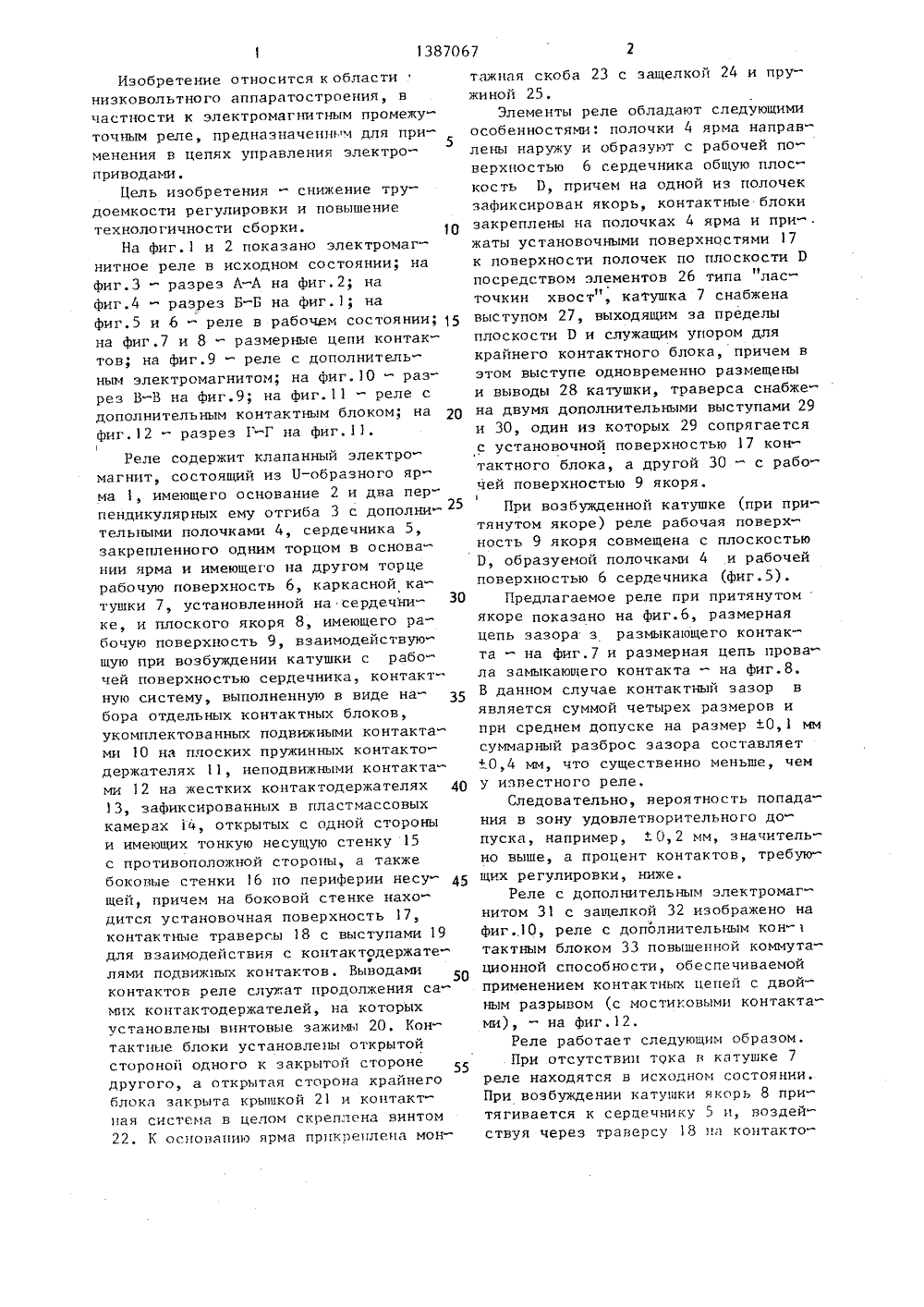

СОЮЗ СОВЕТСКИКСООИАЛИСТИЧЕСНИХРЕСПУБЛИК 119) (11) 51) 4 Н 01 Н 51/02 СЕЯоэп ПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ ИДЕТЕЛЬСТВУ же 29 11 У,Ц, с СЬГ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Всесоюзный научно-исследовательский,проектно-конструкторский и технологический институт релестроения (72) В.Е.Чеботарев и Л,И.Роговой (53) 621.318.3 (088.8)(56) Авторское свидетельство СССР 410481, кл. Н 01 Н 50/16, 1974.Авторское свидетельство СССР И 96711, кл. Н 01 Н 50/56, 1954.Авторское свидетельство СССР 111 3367 О, кл. Н 01 Н 50/42, 1970.Реле ПЭ 37. Отраслевой каталог 0703.08, 1983.(54) ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ (57) Изобретение относится к области электротехники, в частности к электромагнитным промежуточным реле, и мо жет найти применение при разработке новых аппаратов для цепей управления электроприводами. Целью изобретения является снижение трудоемкости регулировки и повышение технологичности сборки реле. В реле в качестве базовой поверхности принята общая плоскость образуемая полочками 4 ярма и рабочей поверхностью сердечника 5, с которой сопрягается рабочая поверхность якоря 8, Якорь 8 закреплен на одной из полочек 4. Контактные блоки, закреплены на полочках 4 ярма и прижаты установочными поверхностями к поверхностям полочек посредством элементов типа лосточкиного хвоста. Катушка 7 снабжена выступом. Выступ служит упором для крайнего контактного блока, причем в этом выступе размещены выводы катушки. Траверса снабна двумя дополнительными выступами30. Выступ 29 сопряжен с установочной поверхностью 29 контактного блока. Выступ 30 сопряжен с рабочей поверхностью 9 якоря. 3 з.п. ф-лы, 12 ил.Изобретение относится к области низковольтного аппаратостроения, в частности к электромагнитным промежуточным реле предназначенным для приУ5 менения в цепях управления электро- приводами.Цель изобретения - снижение трудоемкости регулировки и повышение технологичности сборки. 1 ОНа фиг. 1 и 2 показано электромагнитное реле в исходном состоянии; на фиг.3 - разрез А-А на фиг.2; на фиг.4 - разрез Б-Б на фиг.1; на фиг.5 и 6 - реле в рабочем состоянии; 15 на фиг,7 и 8 - размерные цепи контактов; на фиг.9 - реле с дополнительным электромагнитом; на фиг.10 - разрез В-В на фиг.9; на фиг.11 - реле с дополнительным контактным блоком; на фиг,12 - разрез Г-Г на фиг.11.Реле содержит клапанный электромагнит, состоящий из П-образного ярма 1, имеющего основание 2 и два перпендикулярных ему отгиба 3 с дополнительными полочками 4, сердечника 5, закрепленного одним торцом в основании ярма и имеющего на другом торце рабочую поверхность 6, каркасной катушки 7, установленной на сердечнике, и плоского якоря 8, имеющего рабочую поверхность 9, взаимодействующую при возбуждении катушки с рабочей поверхностью сердечника, контактную систему, выполненную в виде на бора отдельных контактных блоков, укомплектованных подвижными контактами 1 О на плоских пружинных контактодержателях 11, неподвижными контактами 12 на жестких контактодержателях 4 О 13, зафиксированных в пластмассовых камерах 14, открытых с одной стороны и имеющих тонкую несущую стенку 15 с противоположной стороны, а также боковые стенки 16 по периферии несу щей, причем на боковой стенке находится установочная поверхность 17, контактные траверсы 18 с выступами 19 для взаимодействия с контактодержателями подвижных контактов. Выводами контактов реле служат продолжения самих контактодержателей, на которых установлены винтовые зажимы 20. Контактные блоки установлены открытой стороной одного к закрытой стороне другого, а открытая сторона крайнего блока закрыта крышкой 21 и контактная система в целом скреплена винтом 22. К основанию ярма прикреплена монтажная скоба 23 с защелкой 24 и пружиной 25.Элементы реле обладают следующими особенностями: полочки 4 ярма направлены наружу и образуют с рабочей поверхностью 6 сердечника общую плоскость П, причем на одной из полочек зафиксирован якорь, контактные блоки закреплены на полочках 4 ярма и прижаты установочными поверхностями 17 к поверхности полочек по плоскости Р посредством элементов 26 типа "ласточкин хвост", каТушка 7 снабжена выступом 27, выходящим за пределы плоскости 0 и служащим упором для крайнего контактного блока, причем в этом выступе одновременно размещены и выводы 28 катушки, траверса снабжена двумя дополнительными выступами 29 и 30, один из которых 29 сопрягается с установочной поверхностью 17 контактного блока, а другой 30 - с рабочей поверхностью 9 якоря.1При возбужденной катушке (при притянутом якоре) реле рабочая поверхность 9 якоря совмещена с плоскостью О, образуемой полочками 4 и рабочей поверхностью 6 сердечника (фиг.5).Предлагаемое реле при притянутом якоре показано на фиг.6, размерная цепь зазора з размыкающего контакта - на фиг,7 и размерная цепь провала замыкающего контакта - на фиг.8. В данном случае контактный зазор в является суммой четырех размеров и при среднем допуске на размер +0,1 мм суммарный разброс зазора составляет ф 0,4 мм, что существенно меньше, чем у известного реле,Следовательно, вероятность попадания в зону удовлетворительного допуска, например, ф О, 2 мм, значительно выше, а процент контактов, требующих регулировки, ниже.Реле с дополнительным электромагнитом 31 с защелкой 32 изображено на фиг.10, реле с дополнительным кон-тактным блоком 33 повышенной коммутационной способности, обеспечиваемой применением контактных цепей с двойным разрывом (с мостиковыми контактами), - на фиг,12.Реле работает следующим образом.При отсутствии тока в катушке 7 реле находятся в исходном состоянии. При возбуждении катушки якорь 8 притягивается к серцечнику 5 и, воздействуя через траверсу 18 ла контакто13870 формула держатели 11, изменяет коммутационное состояние контактов 10 и 12, замыкает замыкающие и размыкает РазмыкаюЩие контакты,Экономическая эффективность предлагаемой конструкции обеспечивает за счет снижения трудоемкости регулировки. 10изобретения, Электромагнитное реле, содержащееклапанный электромагнит, включающийв себя 0-образное ярмо, имеющее основанне и два перпендикулярных ему отгиба, сердечник, закрепленный однимторцом в основании ярма, каркас скатушкой, установленный на сердечнике, и плоский якорь, имеющий рабочую. 20поверхность, контактную систему, выполненную в виде набора отдельныхконтактных блоков в форме камер, открытых с одной стороны и имеющих несущую стенку с противоположной стороны, и боковые стенки по периферииукаэанной несущей стенки, внутренняяповерхность одной из боковых стенокявляется установочной поверхностью,причем каждый контактный блок выполнен в виде контактных цепей, каждаяиз которых выполнена с однократнымразрывом, и состоящий из подвижныхконтактов на плоских пружинных контактодержателях, неподвижных контактов на жестких контактодержателях,контактных траверс с выступами длявзаимодействия с пружинными контактодержателями, при этом контактные блоки установлены параллельно дРуг другу открытой стороной одного к закры 67 4той стороне другого блока, а крайний блок закрыткрышкой, о т л и ч а ющ е е с я тем, что, с целью снижения трудоемкости регулировки и повышения технологичности сборки, указанные отгибы И-образного ярма выполнены с полочками и направлены наружу, а их внешняя поверхность лежит в одной плоскости с рабочей поверхность- сердечника, все контактные блоки закреплены на полочках ярма и прижаты установочными поверхностями к внешним поверхностям полочек, а на одной из полочек зафиксирован якорь.2. Реле по п.1, о т л и ч а ющ е е с я тем, что в боковых стенках камер выполнены пазы, в которых зафиксированы жесткие и пружинные контактодержатели, а контактные блоки закреплены на полочках ярма посредством элементов типа ласточкин 3, Реле по пп. 1 или 2, о т л и - ч а ю щ е е с я тем, что траверса выполнена с двумя дополнительными выступами, один из которых сопряжен с установочной поверхностью контакт - ного блока, а другой - с рабочей поверхностью якоря.4. Реле по пп. 1, 2 или 3, о т - личаищее ся тем, что каркас катушки выполнен с выступом на его щечке, выступающим за плоскость полочек ярма и сердечника, на указанный выступ с одной стороны опирается крайний контактный блок, а с другой стороны - крышка крайнегв контактного блока, причем в выступе зафиксированы выводы катушки,387067 Фиг. 12 Составитель Н.КузиТехред А.Кравчук Корректор М,Шаропл Редактор .Тупи Заказ 1498/ ираж 74 писное ушская изводственно-полиграфическое предприятие, г. Ужгород, улПроектная, 4 ВНИИПИ Государственн по делам изобретени113035, Москва, Ж, Р го ко й и о тета СССРрыт.ийнаб д, 4/5
