Устройство для моделирования систем передачи и обработки информации

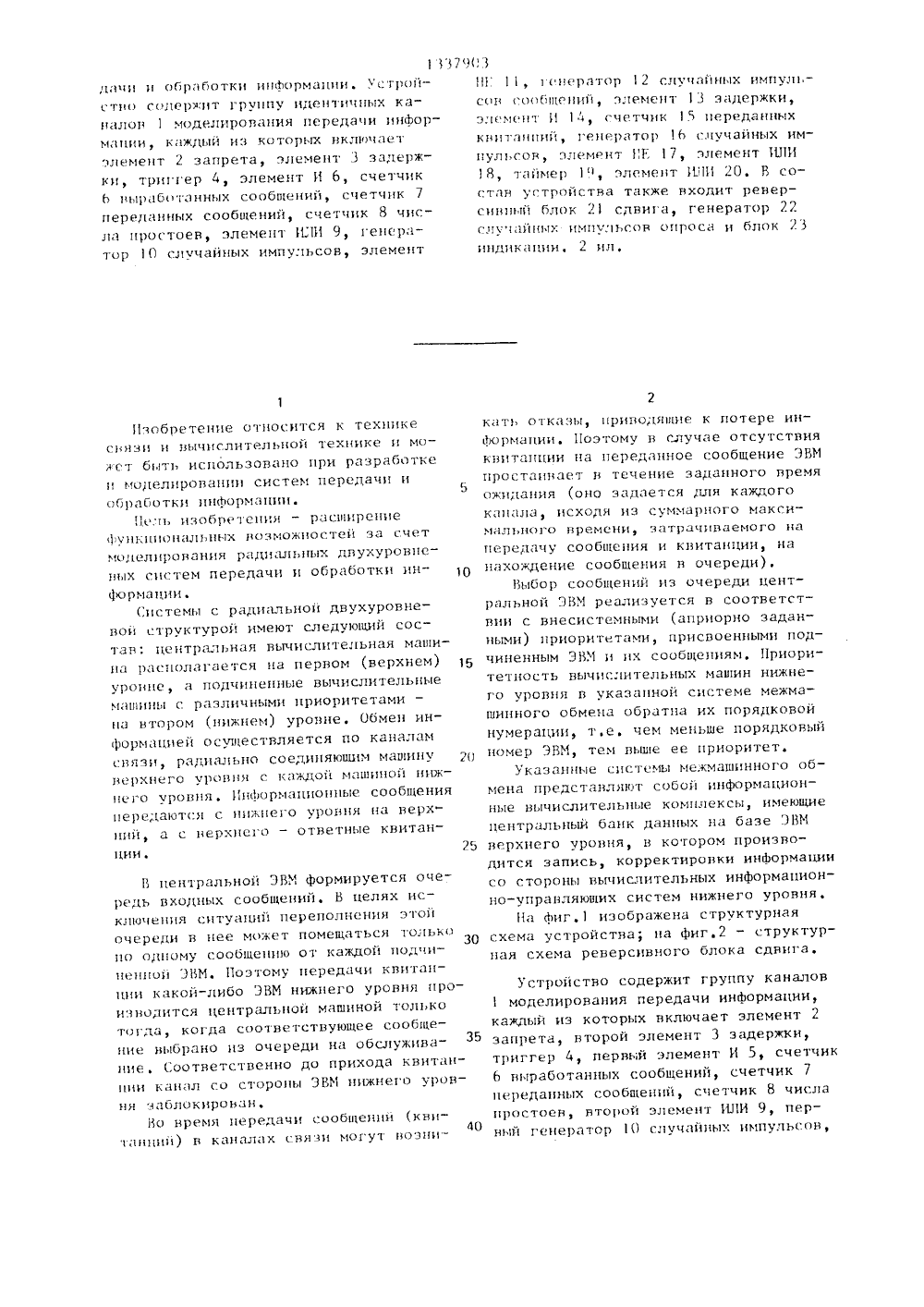

(56) Авто М 1150629Авторс1109758 тельство СССРЕ 15/20, 1983.льство СССРЕ 15/20, 1983. ск кл. СО е свиде кл. СО ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(53) 681.3(088,8) 4) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯСТЕМ ПЕРЕДАЧИ И ОБРАБОТКИ ИНФОРМА(57) Изобретение относится к технике связи и вычислительной технике и может быть использовано при разработке и моделировании систем передачи и обработки индюрмации. 11 сль изобретения - расширение функциональных возможностей устройства эа счет моделирования радиальных двухуровневых систем пере11 ,111 сси и обработки информации, Устройство ссдержит группу идентичных кандлов 1 моделирования передачи ицфорлсдциы, к;ьждый из которых вклкчдет .лемецт 2 запрета, элемент 3 зддержки, триггер 4, элемент И 6, счетчик б 1 нрдбстднннх сообпсеций, счетчик 7 передднцнх сообщений, счетчик 8 числа простоев, элемент И;1 И 9, генератор 1 О случайных импу:гьсов, элемент 5711 3111, 1 с.Исрдтор 12 случдьсынх ымпуль)- ссв сосбс 1 еций, элелсецт 13 задержкиЭэ:семецт И 14, счетчик 15 цередаьшнхквитанций, генератор 16 с.лучайных имцул,сов, элемент 1 Е 17, элемент Ш 1 И18, таймер 1 с, элемент ИЛИ 20, Б состав устройства также входит реверсивцсй блок 21 сдвига, генератор.слусдйннх импульсов опроса и блок 23индикации. 2 ил.11 зобретение относится к технике С 1 ЯЗИ И ВЫЧИСЛИтЕЛЬЦОй ТЕХНИКЕ И МОяст бьсть использовано при разработке моделировасьии систем передачи и Обработки иььф 01 мдцьп 1е.сь изобре теши - рдсшир ение сЧЦКЦИС 1 Н 11 Л 1 ЦНХ ЦОЗМОжЦОСтЕй За СЧЕТ моделировдния рддидлг цьсх двухуровцецьх систем передачи и обработки информации.Системы с радиальной двухуровневой структурой имеют следующий состав; центральная вычислительная машина рдсполагдется ца первом (верхнем) 1 Б уровне, а подчиненные вычислительные лссспицы с различными приоритетами цд втором (нижнем) уровне. Обмен информацией осуществляется по каналам связи, радиально соединяющим маг 1 ицу 2 П верхнего уровня с сссждой мдшицой цьсж 11 его уровня. Ицформдпиошьые сообщения цередаютс.я с нижнего уровня цд верхшсй, а с верхнего - ответные квитанции, Б Б центральной ЭВМ формируется очередь входных сообщений, Б целях исключения ситудшш переполнения этой очереди в цее может помещаться тольксЗО по одному сообщению от каждой подсицеьпсой ЭБМ, Поэтому переддчи квитанции какой-либо ЭВМ нижнего уровня производится центральной машиной только тогда, когда соответствующее сообщение выбрано из очереди на обслуживание, Соответственно до прихода кыитсьнспси канал со стороны ЭВМ шьжнего уровня заблокированБо время передачи сообщешьй (кви -40 тдцьсий) в каналах связи могут воз 1 шкдть отказы, цриводьппие к потере информации. 1 оэтому в случае отсутствия квитанции ца переданное сообщение ЭВМ простдиндет в течение заданного время ожидания (оно заддется для каждого кдцс 1 лд исходя из суммарного макси мдлшсого времени, затрачиваемого нд передачу сообщения и квитанции, на нахождение сообщения в очереди).Выбор сообщений из очереди центральной ЭВМ реализуется в соответствии с внесистемными (априорно заданными) приоритетами, присвоенными подчиненным ЭБМ и их сообщениям, 11 риоритетцость вычислительных машин нижнего уровня в указдцной системе межмашинного обмена Обрдтцд их порядковой нумерации, т,е, чем меньше порядковый номер ЭВМ, тем выше ее приоритет.Укдзаьшне системы межмашинного обмена предстднлынт собой информационные вычислительные комплексы, имеющие центральный банк данных на базе ЭБМ верхнего уровня, в котором производится запись, корректировки информации со стороны вычислительных информационно-управляющих систем нижнего уровня,На фиг,1 изображена структурная схема устройства; ца фиг,2 - структурная схема реверсивного блока сдвига,Устройство содержит группу каналов 1 моделирования передачи информации, каждыи из которых включает элемент 2 запрета, второй элемент 3 задержки, триггер 4, первый элемент И 5, счетчик б выработанных сообщений, счетчик 7 переданных сообщений, счетчик 8 числа простоев, второй элемент И 51 И 9, первый генератор 10 случдйцых импульсов, з13379первый элемент НЕ 11, генератор 12случайных импульсов сообщений, первыйэлемент 13 задержки, второй элементИ 14, счетчик 15 переданных квитанций,5второй генератор 16 случайных импульсов, второй элемент НЕ 17, первый элемент ИЛИ 18 таймер 19, третий элемент ИЛИ 20, реверсивный блок 21 сдвига, генератор 22 случайных импульсов 10опроса, блок 23 индикации,Реверсивный блок 21 сдвига (фиг,2)состоит из трех узлов.Узел 24 гасит единицу в приоритетном разряде стандартного регистра без 15изменения состояния остальных разрядов этого регистра. Узел имеет однородную структуру и в каждом разрядесодержит схему, которая реализует логическую функцию Х Л У Ч Х Л У . 20Узел 25 представляет собой стандартный двухнаправленный регистр сдвига с параллельным занесением информации. Параллельное занесение информации осуществляется через входы Д 1-ДК, 25когда на управляющих входах поддерживаются уровни логической "1", а навход "С" поступает тактовый импульс.Режим хранения выполняется при отсутствии на входе "С" тактового им- ЗОпульса, Режим установки в 10" выполняется при общем сбросе устройства.Узел 26 предназначен для определения приоритетного разряда стандартного регистра сдвига, Приоритетным является первый по порядку, начиная спервого, разряд, содержащий логическую "1". В состав блока входят элементы ИЛИ 27-29, элементы И 30, элементы ИЛИ 31, элементы ИЛИ-НЕ 32, 40элементы И 33.Устройство работает следующим образом,Генератор 12 случайных импульсовсообщений генерирует в случайный момент времени импульс сообщений, который проходит через элемент 2 запрета, устанавливает триггер 4 в единичное состояние, запускает черезэлемент ИЛИ 18 таймер 19, поступает в осчетчик 6 и на элемент 3 задержки,имитирующий время передачи сообщения по каналу. При успешной передачесообщения (на выходе генератора 10случайных импульсов, имитирующегопоявление сбоев в канале, - логический "0") единичный сигнал с элемента3 задержки проходит через элемент И5, поступает в блок 21, регистрирует 034ся в счетчике 7, а также сбрасывает через элемент ИЛИ 20 таймер 19. Аналогичные действия происходят и в других каналах моделирования передачи информации. Таким образом, на информационную группу входов блока 21 поступают сигналы (единичные и нулевые), имитирующие сообщения (или их отсутствие) от каналов передачи информации.Данная группа сигналов поступает на входы элементов ИЛИ 27 узла 24 (фиг.2), а также на элемент ИЛИ 28, формирующий тактовый импульс на вход "С", в результате чего эти сигналы ("1" и "0") заносятся через входы Д 1 - ДК в регистр 25.В определенный момент времени от генератора 22 случайных импульсов опроса (он имитирует интервалы обработки сообщений) поступает в узел 26 сигнал опроса, который разрешает прохождение сигналов из узла 25 в узел 26 через входные элементы И 30. Узел 26 определяет приоритетныйразряд регистра и выбирает из него"1" на обслуживание, т,е, эта "1"поступает в соответствующий канал 1моделирования передачи информации навход элемента 13 задержки, имитируягенерацию квитанции центральной ЭВМ,Данный единичный сигнал через элементИЛИ 29 поступает на вход элементаИЛИ 28, а затем на вход "С" узла 25,В результате этого в регистре осуществляется параллельное занесение информации из узла 24, который выполнилгашение "1" в выбранном приоритетномразряде,Единичный сигнал поступает на элемент 13 задержки, имитирующий времяпередачи квитанции по каналу, и черезэлемент ИЛИ 18,запускает таймер 19,При успешной передаче квитанции (навыходе генератора 16 случайных импульсов, имитирующего отказы в канале, находится логический "0") единичный сигнал с элемента 13 проходитчерез элемент И 14, регистрируется всчетчике 15 и сбрасывает через эле.мент ИЛИ 9 триггер 4 (имитируется открытие канала), а через элемент ИЛИ20 - таймер 19.В случаях отказов в канале при передаче сообщения или квитанции генератор 10 или 16 случайных импульсовсовместно с элементом 11 или 17 за 5 13379 крывает прохождение "1" через элемент 5 или 14 (сброс таймера 19 и триггера 4 не происходит). Через заданное время ожидания таймер 19 срабатывает и5 сбрасывает через элемент ИЛИ 9 триггер 4. Элемент 2 запрета после сброса триггера 4 может пропускать импульсы сообщений от генератора 1.Таким образом, имитируется простой 10 .какой-либо ЭВМ нижнего уровня. В блоке 23 индицируется количество сообщений, успешно переданных центральной машине, количество тайм-аутов по каждому каналу 1 моделирования передачи 15 информации, количество успешно переданных квитанций центральной ЭВМ.Формула изобретения20Устройство для моделирования систем передачи и обработки информации, содержащее блок индикации, группу каналов моделирования передачи информации, каждый из которых включает пер вый и второй генераторы случайных импульсов, первый и второй элементы НЕ, первый и второй элементы И, счетчик переданных сообщений и счетчик переданных квитанций, выходы обоих счет- З 0 чиков соединены с соответствующим информационным входом блока индикации, а счетные входы подключены соответственно к выходам первого и второго элементов И, первые входы которых соеди- З иены соответственно с выходами первого и второго элементов НЕ, входы которого соединены соответственно с выходами первого и второго генераторов случайных импульсов) о т л и ч а ю 40 щ е е с я тем, что, с целью расширения функциональных возможностей за счет моделирования радиальных двухуровневьм систем передачи и обработки.информации, оно дополнительно со держит реверсивный блок сдвига, генератор случайных импульсов опроса, а в каждый канал моделирования передачи информации дополнительно введены генератор случайных импульсов сообщеСоставитель В.ФукаловТехред М.Ходанич Корректор 31,Бескид Редактор И,Касарда Тираж 612 11 одписное В 11 ИИПИ Государственного комитета СССР по делам изобретений и открытий 11335, Москва, Ж, Раушская наб д. 4/5
