Тренажер операторов систем управления

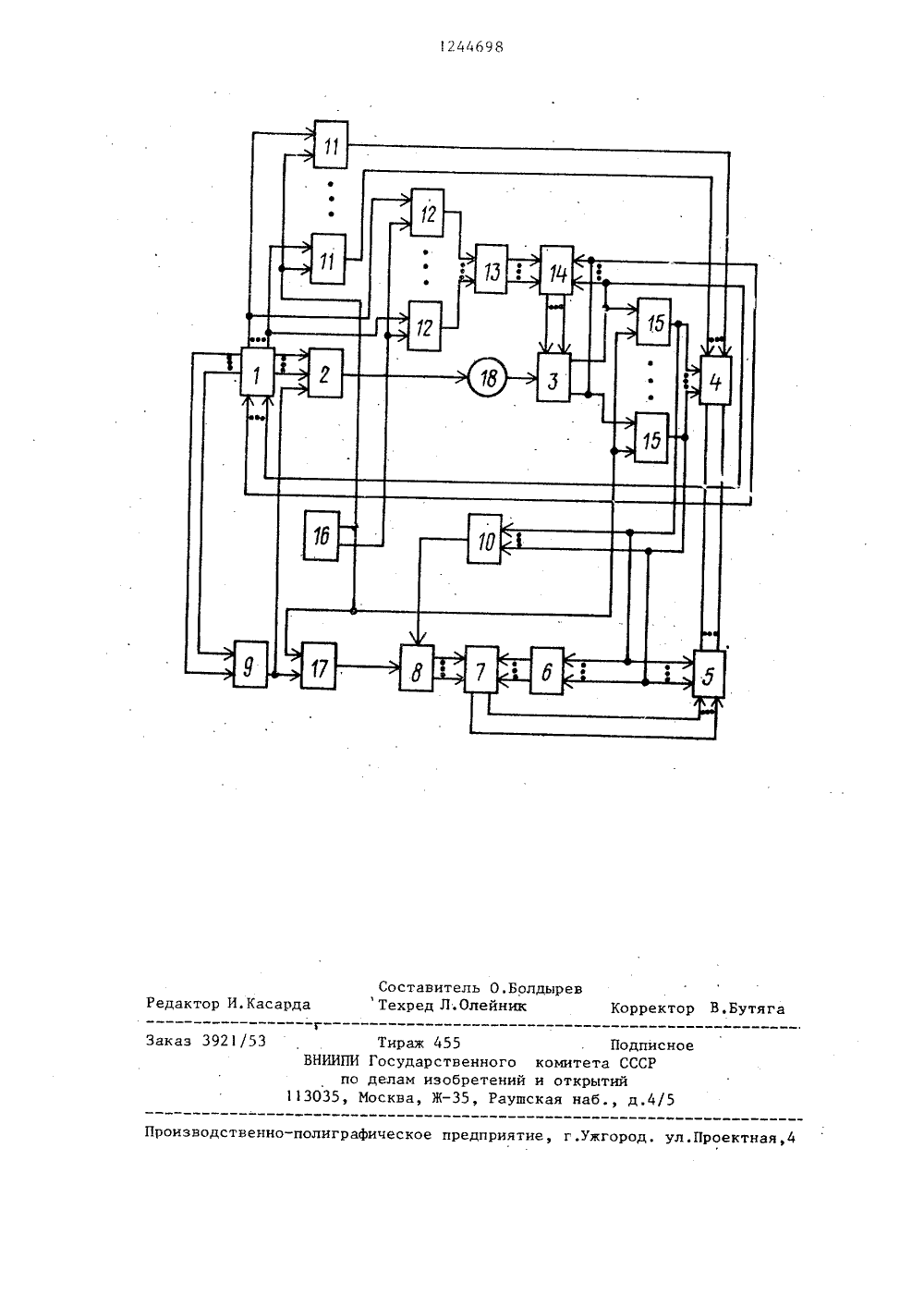

(191 (И) А 2 504 С 09 В 9/00 ГОСУДАРСТВЕННЫЙ НОМИ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ Т СССРОТНРЫТИЙ 3;ГР 1ад у ОПИСАНИЕ ИЗОБРЕТЕН А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ы 1 НИЛЫ":(54)РАВЛ (57) Изобретение отно и вычислительной использовано для ится к автехнике,обученияия и явля ожет тике быть оро систем управле(56) Авторское свидетельство ССС11 918962, кл.С 09 В .9/00, 1982.ТРЕНАЖЕР ОПЕРАТОРОВ СИСТЕМ УЕНИЯ усовершенствованием изобретения по./авт. св. У 918962, Целью изобретения является расширение дидактических возможностей тренажера. Тренажер операторов систем управления содержит блок управления, информационное таб-, ло,блок органов управления, первый и второй блоки сравнения, блок регистрации реакции операторов, блок кодирования времени, первый и второй счетчики времени, многовходовой. логический элемент ИЛИ, три блока элементов И, дешифратор, блок индикации, переключатель и элемент И,ил12Изобретение относится к трецажерам операторов систем управления и может быть использовано для обученияоператоров систем управления.Цель изобретения - расширениедидактических возможностей тренажера,На чертехе представлена блок-схема тренажера.Тренажер соде жит б.лок 1 управления, информационное табло 2, блок 3органов управления, первый блоксравнения, блок 5 регистрации операторов, блок б кодирования времени,второй блок 7 сравнения, первый счетчик 8 времени, вторсйт счетчик 9 времени, многовхсдовой логический элемент ИЛИ 10, блок 11 элементов И,блок 12 элементов И, дешифратор 13,блок 14 индикации, блок 15 элементовИ, переключатель 16, э.лемент 17 И.Позицией 18 на чертеже обозначеноператор,Блок 1 управления предназначендля задания алгоритма работы оператора по выполнению одной из реальныхзацач управления объектом, а такжедля управления средствами индикациина информационном табло 2 в соответствии с состоянием моцелируемогообъекта управления и органов управле.ния блка 3. Кроме того, блок 1 управлент я через блок 12 элементов Идептифратор 13, блок 1 т индикацииосуществляет ь режите Самообучение последовательную подсветку органов управления блока 3 в соответствии с порядком выполнения операцийв алгоритме. Кикропрограммный автомат блока 1 управления содержитпоследовательно соединенные многовходовой элемент ИЛИ, регистр адреса, блок памяти микропрограммы и регистр микрокоманды. Каждая микро- команда микропрограммы состоит из трех микроопераций: первая предназначена для управления средствами индикации табло 2 в соответствтти с состоянием 1 тоделируемсго объекта управления; вторая микроопграция соответствует номеру органа управления, на который необходимо воздействовать оператору 18 в данном состоянии моделируемого объекта управления; третья микрооперация предназначена для задания момента смены информации на табло 2 в соответствии с реакциями моделируемого объекта управления на воздействия оператора 18,498Ицформапиотцсе табло 2 ттредцазцатсцодля от ображения ссстояния моде:тируе.мго габтектт уттравттеттття.Органы управления блоки 3 предназначены для осуществления управляющих воздействия оператором 18, Причем органы управления выполнены сподсветкой непрерывного и мерцающегосвечения (наттрттмер, коммутационные О кнопки заменены ца кнопки-индикаторы) с целью подсказки оператору очередного воздействия на органь в режиме самообучения. Первый блок бсравн ция предназначен для выявленияошибочных действий оператора на органы пр ав ттения блока 3 .Блок 5 регистрации реакций предназначен для регистрации действийоператора по управлению моделируемым 2 О объектом управления, ошибок при выполнении этих действий и времени,затраченного на эти действия.Блок 6 кодирования времени преобразует кодовую комбинацию, соответст вующую определенному органу управления, в код времени, требуемого дляанализа состояния моделируемого объекта управления и для выполнениядействия данным органом. Второй блок7 сра.внения предназначен для сравнения требуемого и фактического времени какдого действия оператора по управлению моделируемым объектом управления.Первый счетчик 8 времени измеряет 35время анализа оператором состояниямоделируемого объекта по индикацииинформационного табло 2 и действияна определенные органы управленияблока 3. Второй счетчик 9 временипредназначен для управления сменойиндикации ца информационном табло 2в моменты, соответствующие ответнымреакциям моделируемого объекта управлеция ца воздействия оператора 18,Дешифратор 13 через блок 14 индика-ции осуществляет выбор, в соответствии с кодом микрооцерации, органауправления 5 ОБлок индикации в режиме Самообу 1чение" обеспечивает подсветку необходимого органа управления в дваэтапа, Сначала орган управления, накоторый необходимо воздействовать,5 индицируется пульсирующим свечением,а затем, после воздействия на негоопера .ора 18, постоянным свечением.Переключатель б, блоки 12, 14, 1515 1244элементов И, элемент 16 И предназначены для организации режимов обученияна тренажере: Тренировки и "Само -обучения".Тренажер работает следующим образом,После подачи питания регистры блока 1 управления, информационное табло 2, органы управления блока 3блоки 4, 5, 7, 14, счетчики 8 и 9устанавливаются в иходное состояние(установочные цепи не показаны).Исходное состояние переключателя 16характеризуется наличием сигнала "0на одном выходе и сигнала "1 надругом. Сигнал "1 с выхода переключателя 16 поступает на входыблоков 12 и 15 элементов И, а такжена вход элемента 17 И. Таким образом,переключатель 16 подготавливаетк работе узел регистрации реакцийоператора 18 и устанавливает режимобучения на тренажере - "Тренировка".Тренажер функционирует в режимеТренировка так же, как и в известном устройстве, При этом блок 1 управления выдает первую микрокоманду.С выходов микропрограммного автомата блока 1 поступают сигналы на информационное табло 2. При этом каж 3 Одый выход связан с определеннымсредством индикации (транспорантом.,индикатором и т,д,) табло 2, Значениесигнала "1" соответствует задействованию а значение 0" - незадействованию данного средства индикации.Одновременно сигналы с выходовблока 1 через блок 11 элементов Ипоступают на входы блока 4, где изапоминаются. Код микрооперации,поступивший на данные выходы, однозначно соответствует номеру органауправления блока 3, на который должно быть осуществлено воздействиеоператора 18.1";игналы выходов 15 микропрограммного автомата блока 1 поступают всчетчик 9, где записывается код времени момента смены индикации на информационном табло 2 от момента начала выполнения микрокоманды. Счетчик 9 отсчитывает время и в моментсоответствия времени коду, записанному в счетчике 9, сигнал с его выхода поступает на управляющий вход информационного табло 2 и разрешаетсмену ичдикации в соответствии ссигчалами, поступающими с выходовмикропрограмьжого автомата блока . 698Одновременно сигнал с выхода счетчика 9 через элемент 17 И запускает счетчик 8. Оператор 18 в соответствии с. представленной ему индикацией на табло 2 воздействует на органы блока 3, Сигналы с органов управления блока 3 поступают на управляющие входы блока 1, считывая очередную микрокоманду (сигналы с .выхода блока 3 на входы блока 14 подсветки не проходят, так как отсутствуют сигналы на соответствующих входах этого блока). Кроме того, через блок 15 элементов И сигналы с блока 3 поступают на,блок 5 регистрации, в блок 6 кодирования времени, на входы логического элемента 10 ИПИ и вторые входы блока 4 сравнения.сВ блоке 4 происходит поразрядноесравнение сигналов, поступающих с органов управления блока 3, с записанными ранее на первые входы сигналами, Результаты сравнения поступают в блок 5 регистрации реакций. Наличие значений сигналов "1" на выходс блока 4 сравнения соответствуют ошибочному действию оператора, а значение "0" на всех выходах блока 4 соответствует правильному выполнению оператором требуемого действия.Блок 5 регистрирует время, затраченное оператором на совершенное воздействие. Сигнал на выходе логического элемента 10 ИНИ останавливает счетчик 8. Код времени, записанный в счетчике 8, сравнивается в блоке 7 с кодом времени, соответствующим нормативному времени выбора задействования данного органа управления блока 3. Сигналы с блока 7, соответствующие разности требуемого и фактического времени отработки оператором необходимого воздействия, регистрируется в блоке 5. Таким образом, в соответствии с сигналами на управляющем входе блока 1 управления осуществляется выбор очередной микрокоманды. На выходах микропрограммного автомата блока 1 появляются сигналы в виде кодов органов управления, соответствующие очередному требуемому действию оператора,.на других выходах - сигналы, соответствующие индикации состояния моделируемого объекта управления, а на третьих выходах - код момента времени смены индикации на табло 2.При выполнении оператором следующего действия в режиме "Тренировка цикл работы тренажера -повторяется.Для перевода тренажера в режим "Самообучение" оператору 18 необходимо переключить переключатель 16, При этом снятие " с вьгхода переклю. чателя 16 отключает узел регистрации реакций через блоки 11 и 15 элементов И и элемент 17 И, а появление .1 на другом выходе переключателя 16 готовит к подключению "подсказ-, ку" действиям оператора.В дальнейшем с выходов блока 1 управления поступают микрокоманды, за счет чего осуществляется смена индикации состояния моделируемого объекта на информационном табло 2 аналогично указанному режиму работы тренажера. Сигналы, соответствующие следующему требуемому, действию оператора 18, через блок 12 элементов И, дешифратор 13, поступают на входы блока 14 индикации, с выходов которого сигнал в виде пульсирующего напряжения поступает на подсветку, соответствующего органа управления блока 3, который необходимо задействовать оператору 18. Соответствующий орган управления подсвечивается мерцающим свечениемПосле воздействия оператора на подсвеченный мерцающим светом орган управления сигнал с выхода блока 3 поступает на вход блока 14. При этом с выхода блока 14 на индикацию соответствующего, уже задействованного, орагана управления блока 3 поступает сигнал постоянного напряжения, . переводя подсветку этого органа управления в постоянное свечение. Кроме того, сигнал с выхода блока 3 поступает на управляющий вход блокадля выдачи очередной микрокоманды. Таким образом, в режиме Самообучение исключается регистрациядействий оператора и осуществляетсяподсказка ему очередного действияпосредством подсветки соответствующих органов управления, При этомв процессе обучения оператор можетсамостоятельно, с помощью переклю- О чатегя 16, переводить тренажер изодного режима в другой.Формула изобретения15 Тренажер операторов систем управления пс авт. св,918962, о т л ич а ю щ и Й с я тем, что с цельюрасширения дидактических возможностей тренажера в него введены пер 2 О вый и второй блоки элементов И, элемент И и послецовательно соединенныепереключатель, третий блок элементов И, дешифратор и блок индикациидругие входы которого подключены к25 выходам блока органов управленияи первым входам элементов И первогоблока, выходы которых соединены свходами первой группы первого блокасравнения и входами элемента ИЛИ,30 блока кодирования времени и блокарегистрации, вторые входы соединеныс первым входом элемента И, первымвыходом триггера и первыми входамиэлементов И второго блока, вторыевходы которых соединены с выходамиблока управления и первыми входамиэлементов И третьего блока, вторыевходы которых соединены с вторым выдом переключателя, выходы элементовИ первого блока соединены с входамивторой группы первого. блока сравнения, второй вход элемента И соединен(с выходом первого счетчика времени,а выход подключен к второму счетчикувремени,1.44698 рректор В.Бутяг Составитель О.ВолдыреТехред Л Олейник ор И.Касарда 455 рственного изобретени Ж, Рау Заказ 39 оскв едприятие, г.ужгород, ул.Проектная Производственно-полиграфическо 3 ВНИИПИ п 133035, Тир Госу дела Подпискомитета СССРи открытийкая наб., д.4/
