Линия для упаковки предметов

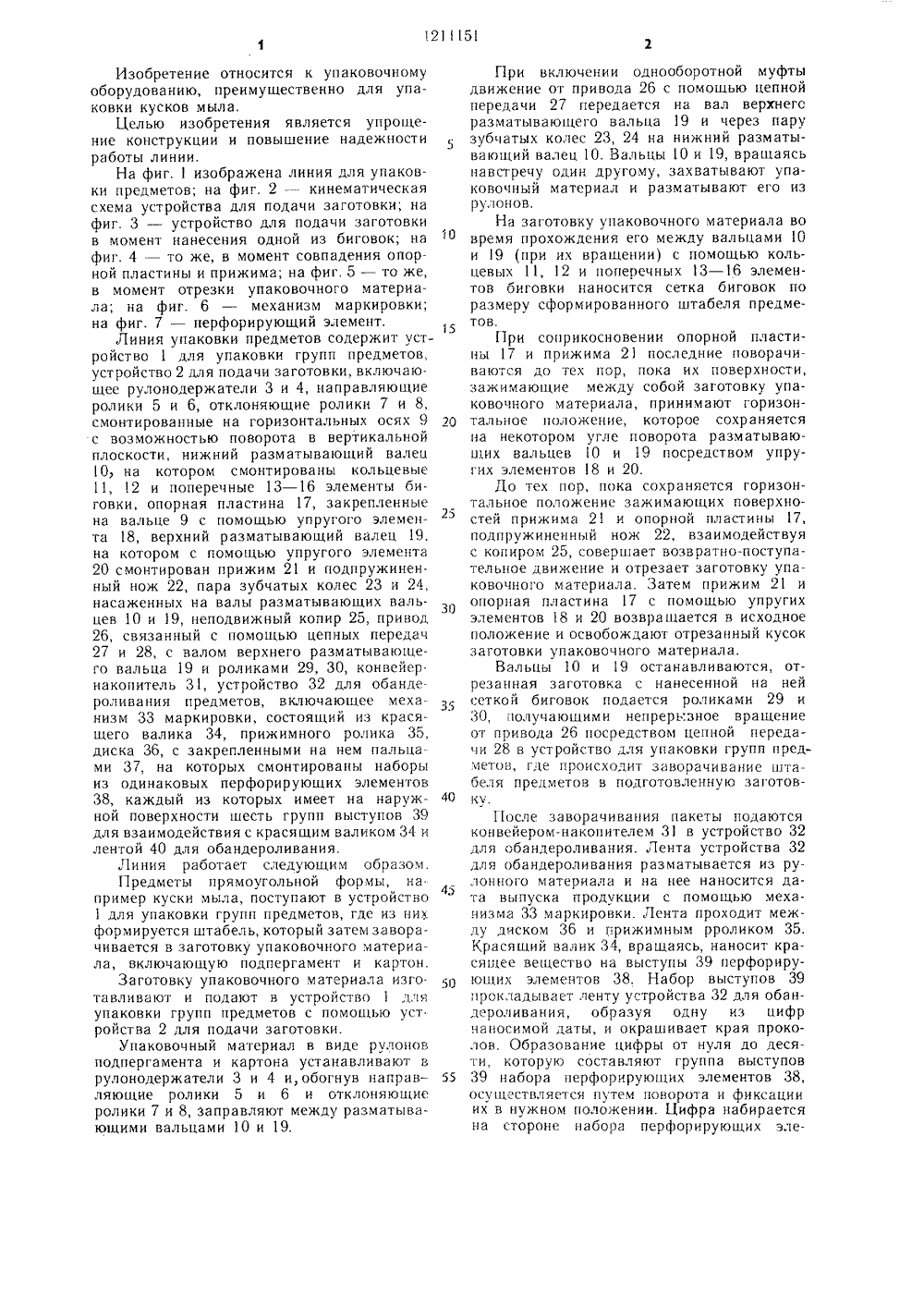

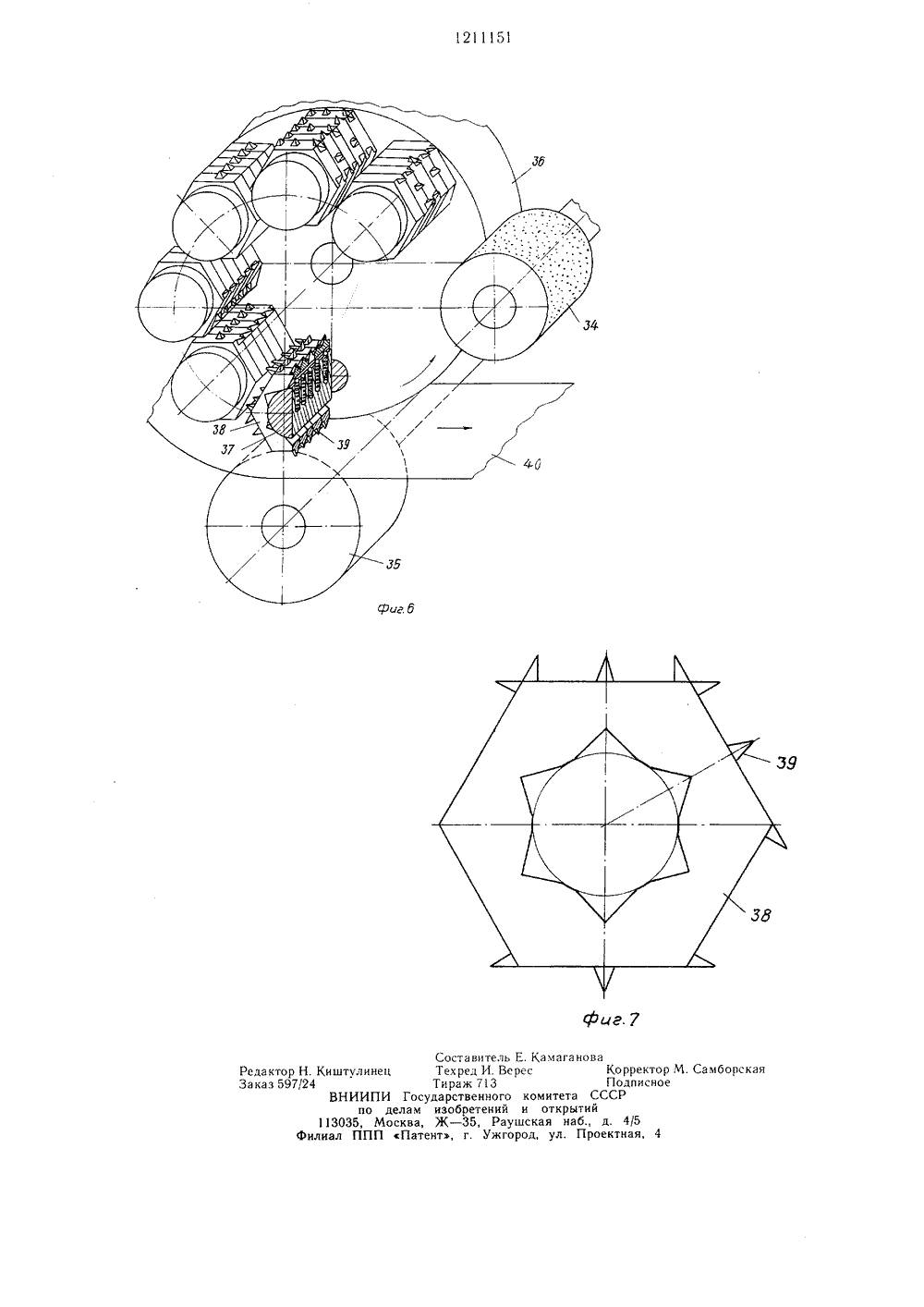

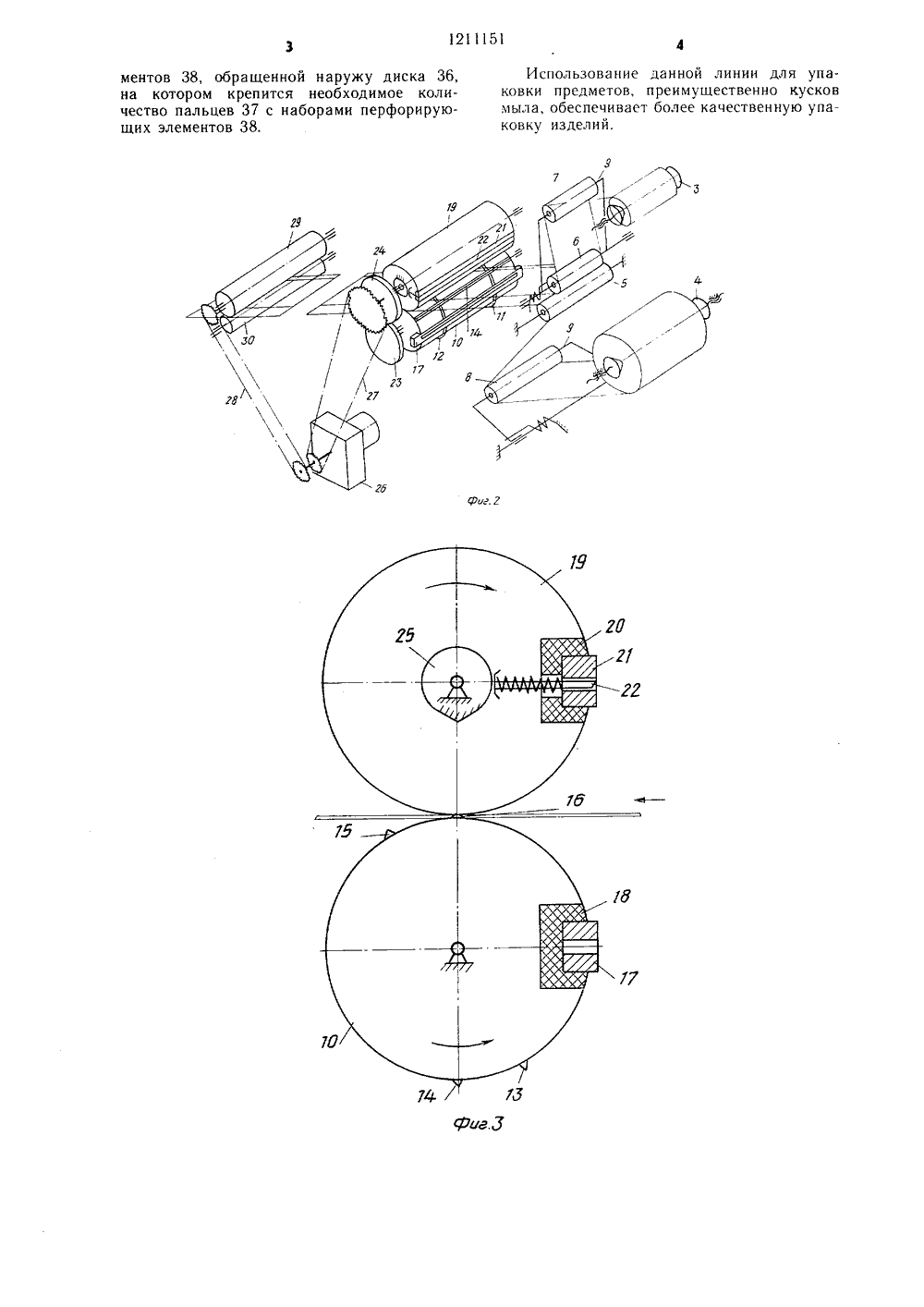

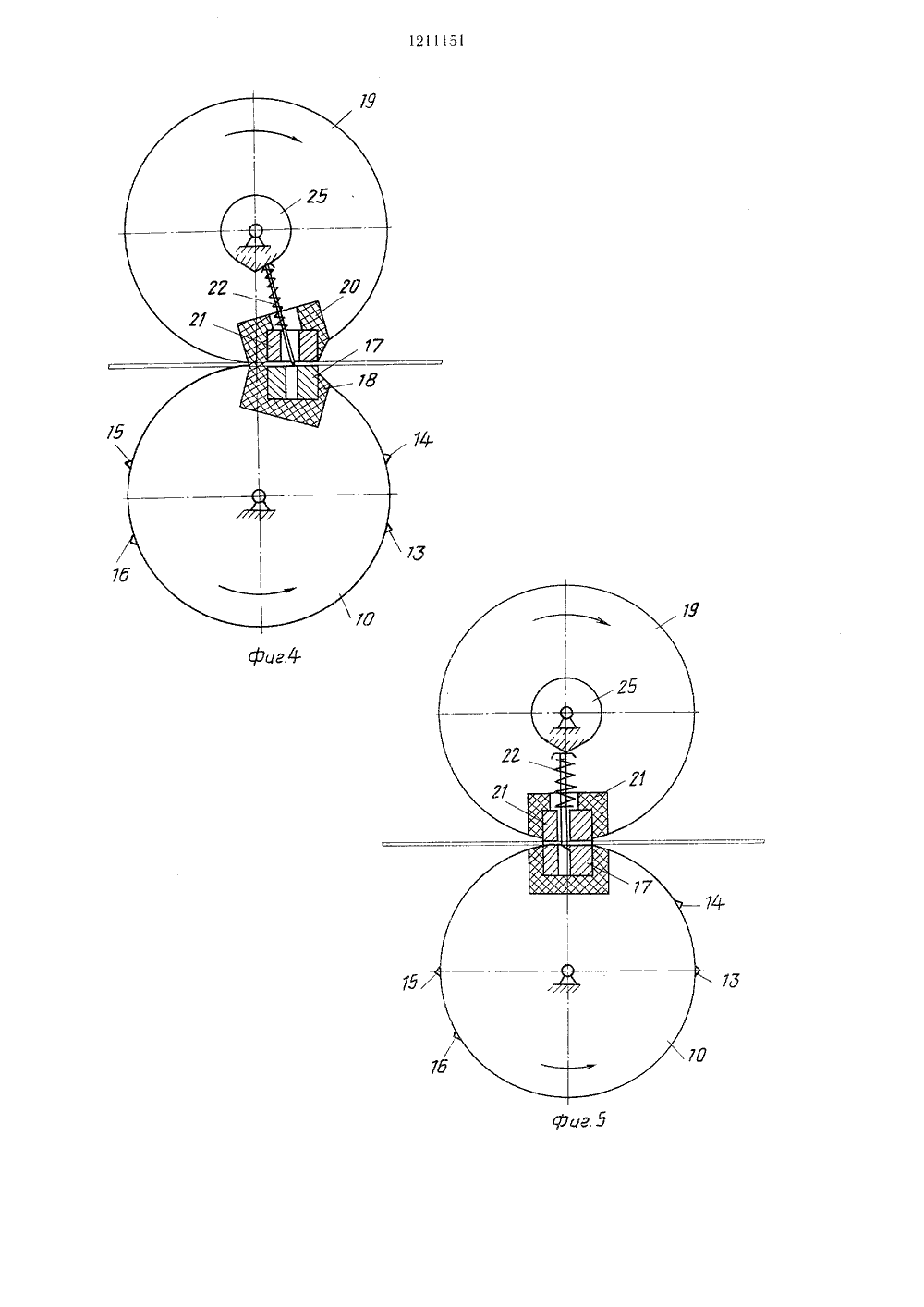

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН А 1)4 В 65 В 11 02 ОЛИСАН А ВТОРСНОМ ОБРЕТЕН ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ У СВИДЕТЕПЬСТ(71) Государственный проектный институт механизации и автоматизации предприятий пищевой промышленности Роспищепромавтоматика(54) (57) ЛИНИЯ ДЛЯ УПАКОВКИ ПРЕДМЕТОВ, содержагцая устройство для упаковки групп предметов, устройство для подачи заготовки, состоящее из элементов би,80121115 говки, ножа, опорной пластины, прижима и разматывающих вальцев, устройство для обандероливания, включающее ленту и механизм маркировки с красящим валиком, отличающаяся тем, что, с целью повышения надежности работы, элементы биговки, нож, опорная пластина и прижим устройства для подачи заготовки смонтированы на разматывающих вальцах, причем нож - с возможностью радиального перемещения, а опорная пластина и прижим - с возможностью поворота, при этом механизм маркировки включает набор перфорирующих элементов, каждый из которых имеет на наружной поверхности выступы для взаимодействия с красящим валиком и лентой устройства для обандероливания.Изобретение относится к упаковочномуоборудованию, преимушественно для упаковки кусков мыла,Целью изобретения является упрощение конструкции и повышение надежностиработы линии.На фиг. 1 изображена линия для упаковки предметов; на фиг, 2 - кинематическаясхема устройства для подачи заготовки; нафиг, 3 - устройство для подачи заготовкив момент нанесения одной из биговок; нафиг. 4 - то же, в момент совпадения опорной пластины и прижима; на фиг. 5 - то же,в момент отрезки упаковочного материала; на фиг, 6 - механизм маркировки;на фиг. 7 - перфорируюший элемент.Линия упаковки предметов содержит устройство 1 для упаковки групп предметов,устройство 2 для подачи заготовки, включающее рулонодержатели 3 и 4, направляюшиеролики 5 и 6, отклоняющие ролики 7 и 8,смонтированные на горизонтальных осях 9 2 ос возможностью поворота в вертикальнойплоскости, нижний разматываюший валец10, на котором смонтированы кольцевые11, 12 и поперечные 13 - 16 элементы би.говки, опорная пластина 17, закрепленныена вальце 9 с помощью упругого элемента 18, верхний разматываюший валец 19,на котором с помощью упругого элемента20 смонтирован прижим 21 и подпружиненный нож 22, пара зубчатых колес 23 и 24,насаженных на валы разматываюших вальцев 10 и 19, неподвижный копир 25, привод26, связанный с помощью цепных передач27 и 28, с валом верхнего разматываюгцего вальца 19 и роликами 29, 30, конвейер.накопитель 31, устройство 32 для обандероливания предметов, включающее механизм 33 маркировки, состоящий из крася.щего валика 34, прижимного ролика 35,диска 36, с закрепленными на нем пальца.ми 37, на которых смонтированы наборыиз одинаковых перфорируюших элементов38, каждый из которых имеет на наруж. 40ной поверхности шесть групп выступов 39для взаимодействия с красяшим валиком 34 илентой 40 для обандероливания.Линия работает следующим образом.Предметы прямоугольной формы, например куски мыла, поступают в устройство1 для упаковки групп предметов, где из нихформируется штабель, который затем заворачивается в заготовку упаковочного материала, включающую подпергамент и картон.Заготовку упаковочного материала изго.тавливают и подают в устройство 1 дляупаковки групп предметов с помощью устройства 2 для подачи заготовки.Упаковочный материал в виде рулоновподпергамента и картона устанавливают врулонодержатели 3 и 4 и, обогнув направляюшие ролики 5 и 6 и отклоняющиеролики 7 и 8, заправляют между разматыва.юшими вальцами 10 и 19. При включении однооборотной муфты движение от привода 26 с помошью цепной передачи 27 передается на вал верхнего разматываюцего вальца 19 и через пару зубчатых колес 23, 24 на нижний разматываюший валец 10. Вальцы 10 и 19, врашаясь навстречу один другому, захватывают упаковочный материал и разматывают его из рулонов.На заготовку упаковочного материала во время прохождения его между вальцами 10 и 19 (при их вращении) с помошью кольцевых 11, 12 и поперечных 13 - 16 элементов биговки наносится сетка биговок по размеру сформированного штабеля предметов.При соприкосновении опорной пластины 17 и прижима 21 последние поворачиваются до тех пор, пока их поверхности, зажимающие между собой заготовку упаковочного материала, принимают горизонтальное положение, которое сохраняется на некотором угле поворота разматываюцих вальцев 10 и 19 посредством упругих элементов 8 и 20,До тех пор, пока сохраняется горизонтальное положение зажимающих поверхностей прижима 21 и опорной пластины 7, подпружиненный нож 22, взаимодействуя с копиром 25, совершает возвратно-поступательное движение и отрезает заготовку упаковочного материала. Затем прижим 21 и опорная пластина 17 с помощью упругих элементов 18 и 20 возвращается в исходное положение и освобождают отрезанный кусок заготовки упаковочного материала.Вальцы 10 и 19 останавливаются, отрезанная заготовка с нанесенной на ней сеткой биговок подается роликами 29 и 30, получающими непрерызное вращение от привода 26 посредством цепной передачи 28 в устройство для упаковки групп предметов, где происходит заворачивание штабеля предметов в подготовленную заготовку.После заворачивания пакеты подаются конвейером-накопителем 31 в устройство 32 для обандероливания. Лента устройства 32 для обандероливания разматывается из рулонного материала и на нее наносится дата выпуска продукции с помоШью механизма 33 маркировки. Лента проходит между диском 36 и грижимным рроликом 35. Красящий валик 34, вращаясь, наносит красящее вещество на выступы 39 перфорируюших элементов 38. Набор выступов 39 прокладывает ленту устройства 32 для обандероливания, образуя одну из цифр чаносимой даты, и окрашивает края проколов. Образование цифры от нуля до десяти, которую составляют группа выступов 39 набора перфорирующих элементов 38, осуществляется путем поворота и фиксации их в нужном положении. Цифра набирается на стороне набора перфорируюших эле 211151ментов 38, обращенной наружу диска 36, на котором крепится необходимое количество пальцев 37 с наборами перфорирующих элементов 38. Использование данной линии для упаковки предметов, преимущественно кусков мыла, обеспечивает более качественную упаковку изделий.Камс Составитель ннец Техред И. Ве Тираж 7 3 ПИ Государственного о делам изобретений Москва, Ж - 35, Рау П Патент, г. Ужгоктор Н. Кнштулз 597/24ВНИИи113035,филиал ПП га новаКоррПодиета СССРрытийнаб., д. 4/5Проектная комит и от шская од, у ктор М. Самборскасное
