Устройство для контроля профессиональных навыков оператора автоматизированных систем управления

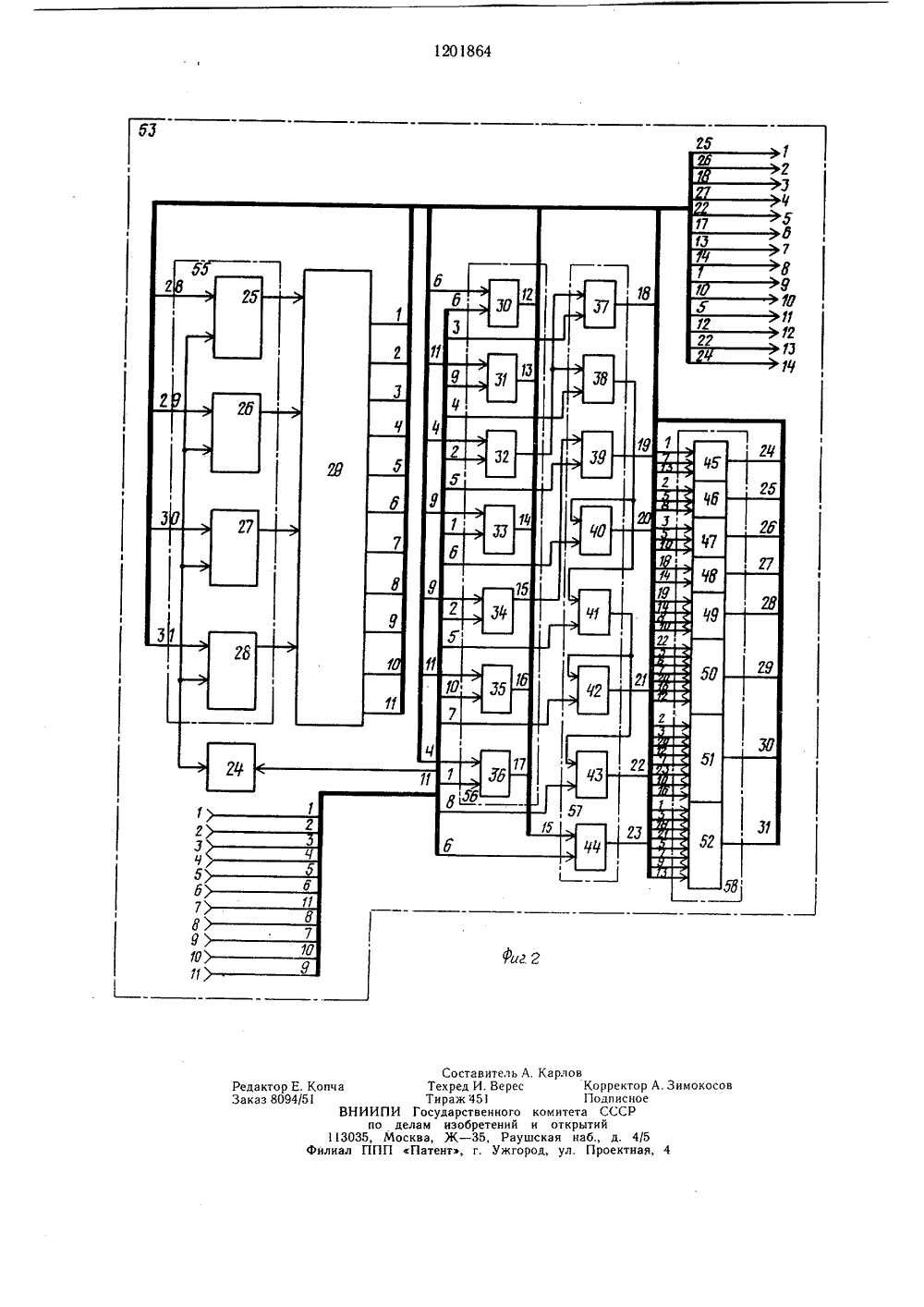

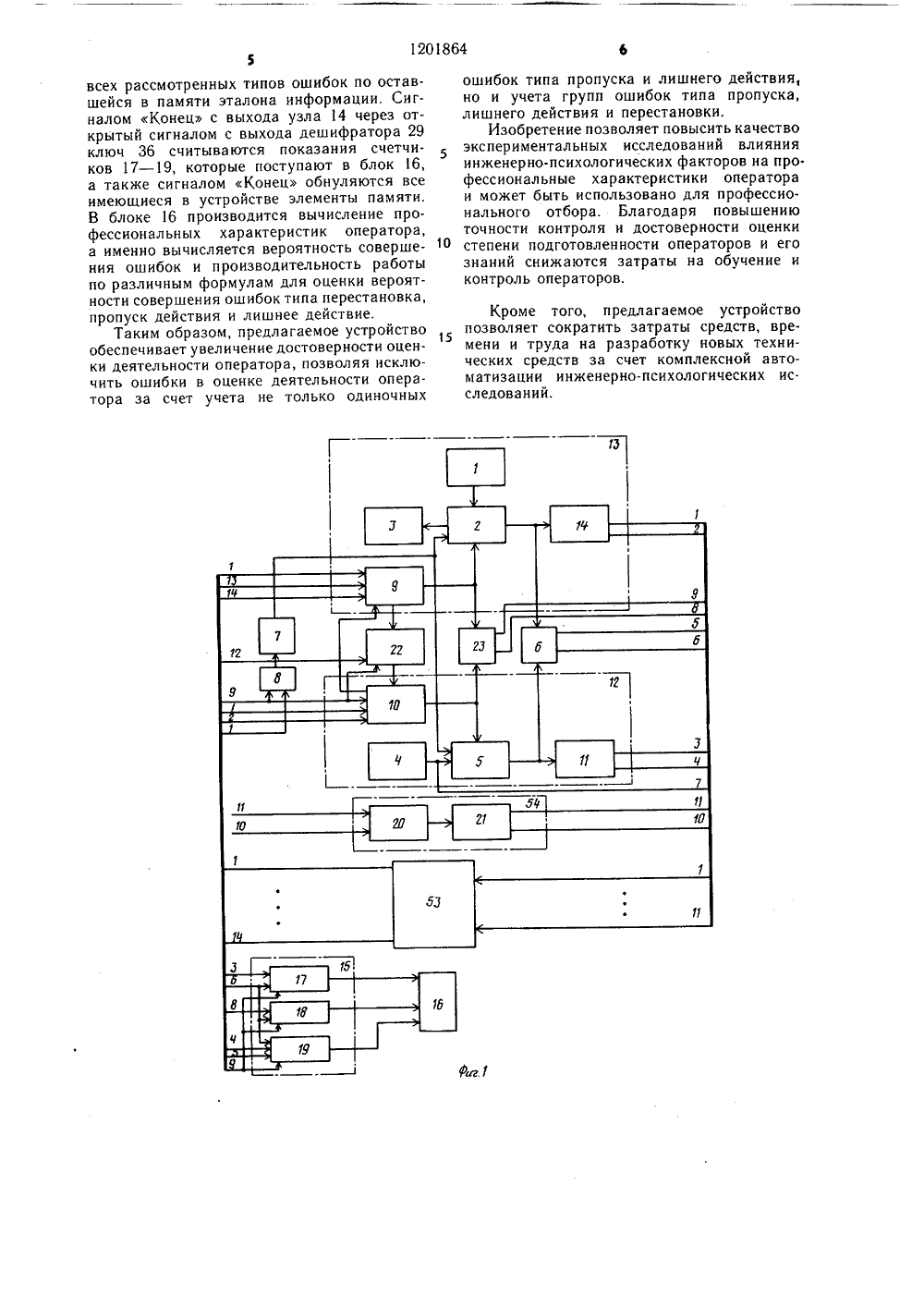

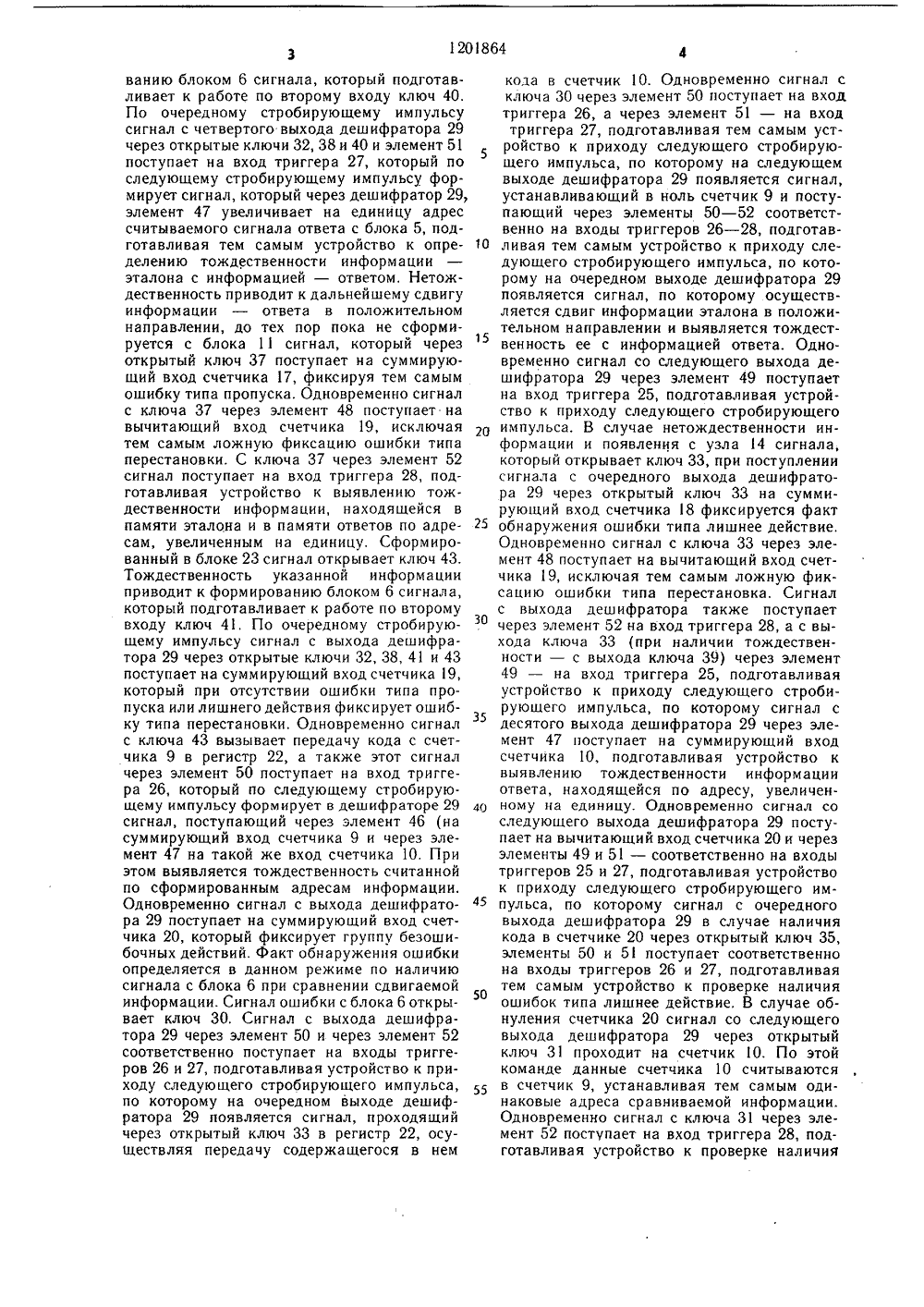

1201864 распределителя, ключей - пятым распределителя, восьмой выходы первым, вторым,5 10 15 20 25 30 35 40 45 чей - третьим выходом третий выход второго блока и тринадцатым выходом а пятый, шестой, седьмой и блока элементов ИЛИ -Изобретение относится к автоматике и вычислительной технике, в частности к техническим средствам обучения, и предназначено для контроля деятельности оператора автоматизированных систем управления.Цель изобретения - повышение точности устройства для увеличения достоверности оценки деятельности операторов за счет расширения классификационной структуры ошибочных действий оператора и исключения ложного появления классификационных признаков.На фиг, 1 изображена структура устройства; на фиг. 2 - схема распределителя импульсов, входящего в это устройство,Устройство содержит узел 1 управления, узел 2 памяти эталона, узел 3 отображения, блок 4 ввода ответов, блок 5 памяти ответов, блок 6 сравнения ответов, генератор 7, элемент 8 ИЛИ, счетчик 9 адреса эталона, счетчик 10 адреса ответов, блок 11 определения конца ответов, пульт 12 оператора, блок 13 задания эталонов, узел 14 определения конца предъявления эталона, блок 15 счетчиков, блок 16 оценки (вычисления профессиональных характеристик оператора), счетчики 17- 19, реверсивный счетчик 20, схема 21 выявления нуля, регистр 22, блок 23 сравнения адресов, генератор 24 тактовых импульсов, триггеры 25 - 28, дешифратор 29, ключи 30 - 44, элементы ИЛИ 45 - 52. При этом генератор 24, триггеры 25 - 28, дешифратор 29, ключи 30 - 44 и элементы 45 - 52 являются распределителем 53 импульсов, счетчик 20 и схема 21 - формирователем 54 импульсов (выделения группы ошибок), триггеры 25 - 28 - дополнительным триггером 55, ключи 30 - 36 и 37 - 44 - блоками ключей 56 и 57, а элементы 45 - 52 - блоком 58 элементов ИЛИ. Устройство работает следующим образом.По командам узла 1 тестовые сообщения из узла 2 передаются в узел 3. В качестве тестового сообщения может быть последовательность любых знаков, ограниченная знаком Конец. Оператор визуально считывает с узла 3 предъявляемую информацию и вводит ответ с помощью блока 4 в блок 5. По введенному оператором сигналу, соответствующему признаку знака Конец,четвертым и четырнадцатым выходами распределителя соответственно, второй и третий входы блока элементов ИЛИ соединены с соответствующими выходами дешифратора и первого блока ключей. запускается генератор 24 и формируется ряд импульсов. Первый сформированный импульс стробирует прохождение сигнала с выхода дешифратора 29 на счетчики 10 - .19, регистр 22 и через элемент 45 на счетчик 9, которые при этом устанавливаются в ноль. Одновременно сигнал с выхода дешифратора 29 через элемент 52 поступает на вход триггера 28, который по второму стробирующему импульсу устанавливается в единичное состояние, формируя сигнал, который с выхода связанного с этим триггером 28 дешифратора 29 поступает через элемент 46 на суммирующий вход счетчика 9, увеличивая таким образом на единицу адрес считываемого сигнала эталона с узла 2. Одновременно сигнал с выхода дешифратора 29 через элемент 51 поступает на вход триггера 27, который по следующему стробируюшему импульсу формирует сигнал, который через дешифратор 29 с его третьего выхода, элемент 47 поступает на суммирующий вход счетчика 10, увеличивая таким образом на единицу адрес считываемого сигнала ответа с блока 5. Одновременно сигнал элемента 47 через элемент 8 осуществляет запуск генератора 7, по сигналам с которого производится считывание информации с узла 2 и блока 5 по адресам, сформированным соответственно в счетчиках 9 и 10, Считанная информация поступает в блок 6, где определяется тождественность информации - эталона с информацией - ответом. Тождественность указанной информации приводит к формированию сигнала, который по второму входу подготавливает к работе ключ 41. Соответственно сигнал с узла 14 подготавливает к работе ключ 32, а аналогичный сигнал с блока 11 - ключ 38. Сигнал равенства адресов считанной информации эталона и ответа,сформированный блоком 23, подготавливает к работе ключ 42. По очередному стробирующему импульсу сигнал, сформированный в дешифраторе 29, с его четвертого выхода через открытые ключи 32, 38, 41 и 42 и элемент 52 поступает на вход триггера 28, подготавливая тем самым устройство к выявлению тождественности информации, находя- шейся в памяти эталона и в памяти ответов по следующим адресам, Нетождественность указанной информации приводит к формированию блоком 6 сигнала, который подготавливает к работе по второму входу ключ 40, По очередному стробирующему импульсу сигнал с четвертого выхода дешифратора 29 через открытые ключи 32, 38 и 40 и элемент 51 поступает на вход триггера 27, который по следующему стробирующему импульсу формирует сигнал, который через дешифратор 29, элемент 47 увеличивает на единицу адрес считываемого сигнала ответа с блока 5, подготавливая тем самым устройство к опре О делению тождественности информации эталона с информацией - ответом. Нетождественность приводит к дальнейшему сдвигу информации - ответа в положительном направлении, до тех пор пока не сформируется с блока 11 сигнал, который через открытый ключ 37 поступает на суммирующий вход счетчика 17, фиксируя тем самым ошибку типа пропуска. Одновременно сигнал с ключа 37 через элемент 48 поступает на вычитающий вход счетчика 19, исключая тем самым ложную фиксацию ошибки типа перестановки. С ключа 37 через элемент 52 сигнал поступает на вход триггера 28, подготавливая устройство к выявлению тождественности информации, находящейся в памяти эталона и в памяти ответов по адре сам, увеличенным на единицу, Сформированный в блоке 23 сигнал открывает ключ 43. Тождественность указанной информации приводит к формированию блоком 6 сигнала, который подготавливает к работе по второму входу ключ 41. По очередному стробирующему импульсу сигнал с выхода дешифратора 29 через открытые ключи 32, 38, 41 и 43 поступает на суммирующий вход счетчика 9, который при отсутствии ошибки типа пропуска или лишнего действия фиксирует ошибку типа перестановки. Одновременно сигнал с ключа 43 вызывает передачу кода с счетчика 9 в регистр 22, а также этот сигнал через элемент 50 поступает на вход триггера 26, который по следующему стробирующему импульсу формирует в дешифраторе 29 4 о сигнал, поступающий через элемент 46 (на суммирующий вход счетчика 9 и через элемент 47 на такой же вход счетчика 10. При этом выявляется тождественность считанной по сформированным адресам информации, Одновременно сигнал с выхода дешифрато ра 29 поступает на суммирующий вход счетчика 20, который фиксирует группу безошибочных действий. Факт обнаружения ошибки определяется в данном режиме по наличию сигнала с блока 6 при сравнении сдвигаемой информации. Сигнал ошибки с блока 6 открывает ключ 30, Сигнал с выхода дешифратора 29 через элемент 50 и через элемент 52 соответственно поступает на входы триггеров 26 и 27, подготавливая устройство к приходу следующего стробирующего импульса, по которому на очередном выходе дешифратора 29 появляется сигнал, проходящий через открытый ключ 33 в регистр 22, осуществляя передачу содержащегося в нем кола в счетчик 1 О. Одновременно сигнал с ключа 30 через элемент 50 поступает на входтриггера 26, а через элемент 51 - на вход триггера 27, подготавливая тем самым устройство к приходу следующего стробирующего импульса, по которому на следующем выходе дешифратора 29 появляется сигнал, устанавливающий в ноль счетчик 9 и поступающий через элементы 50 - 52 соответственно на входы триггеров 26 - 28, подготавливая тем самым устройство к приходу следующего стробирующего импульса, по которому на очередном выходе дешифратора 29 появляется сигнал, по которому осуществляется сдвиг информации эталона в положительном направлении и выявляется тождественность ее с информацией ответа. Одновременно сигнал со следующего выхода дешифратора 29 через элемент 49 поступает на вход триггера 25, подготавливая устройство к приходу следующего стробирующего импульса, В случае нетождественности информации и появления с узла 14 сигнала, который открывает ключ 33, при поступлении сигнала с очередного выхода дешифратора 29 через открытый ключ ЗЗ на суммирующий вход счетчика 18 фиксируется факт обнаружения ошибки типа лишнее действие. Одновременно сигнал с ключа 33 через элемент 48 поступает на вычитающий вход счетчика 19, исключая тем самым ложную фиксацию ошибки типа перестановка, Сигнал с выхода дешифратора также поступает через элемент 52 на вход триггера 28, а с выхода ключа 33 (при наличии тождественности - с выхода ключа 39) через элемент 49 - на вход триггера 25, подготавливая устройство к приходу следующего стробирующего импульса, по которому сигнал с десятого выхода дешифратора 29 через элемент 47 поступает на суммирующий вход счетчика 10, подготавливая устройство к выявлению тождественности информации ответа, находящейся по адресу, увеличенному на единицу. Одновременно сигнал со следующего выхода дешифратора 29 поступает на вычитающий вход счетчика 20 и через элементы 49 и 51 - соответственно на входы триггеров 25 и 27, подготавливая устройство к приходу следующего стробирующего импульса, по которому сигнал с очередного выхода дешифратора 29 в случае наличия кода в счетчике 20 через открытый ключ 35, элементы 50 и 5 поступает соответственно на входы триггеров 26 и 27, подготавливая тем самым устройство к проверке наличия ошибок типа лишнее действие. В случае обнуления счетчика 20 сигнал со следующего выхода дешифратора 29 через открытый ключ 31 проходит на счетчик 1 О. По этой команде данные счетчика 10 считываются в счетчик 9, устанавливая тем самым одинаковые адреса сравниваемой информации. Одновременно сигнал с ключа 31 через элемент 52 поступает на вход триггера 28, подготавливая устройство к проверке наличиявсех рассмотренных типов ошибок по оставшейся в памяти эталона информации, Сигналом Конец с выхода узла 14 через открытый сигналом с выхода дешифратора 29 ключ 36 считываются показания счетчиков 17 - 19, которые поступают в блок 16, а также сигналом Конец обнуляются все имеющиеся в устройстве элементы памяти, В блоке 16 производится вычисление профессиональных характеристик оператора, а именно вычисляется вероятность совершения ошибок и производительность работы по различным формулам для оценки вероятности совершения ошибок типа перестановка, пропуск действия и лишнее действие.Таким образом, предлагаемое устройство обеспечивает увеличение достоверности оценки деятельности оператора, позволяя исключить ошибки в оценке деятельности оператора за счет учета не только одиночных ошибок типа пропуска и лишнего действия, но и учета групп ошибок типа пропуска, лишнего действия и перестановки.Изобретение позволяет повысить качество экспериментальных исследований влияния инженерно-психологических факторов на про. фессиональные характеристики оператора и может быть использовано для профессионального отбора. Благодаря повышению точности контроля и достоверности оценки степени подготовленности операторов и его знаний снижаются затраты на обучение и контроль операторов. Кроме того, предлагаемое устройство позволяет сократить затраты средств, времени и труда на разработку новых технических средств за счет комплексной автоматизации инженерно-психологических ис. следований.едактор Е. Копчааказ 8094/51В Составитель А. К рлхред И. Верес раж 451 дарственного комит изобретений и от Ж - 35, Раушская нт, г, Ужгород, у ИИПИ Рос по делам 5, Москва, ППП Пат вКорректор А. ЗимокоПодписноета СССРрытийнаб., д. 4/5Проектная, 4
