Способ рулонирования листовых конструкций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1147544
Авторы: Вольфсон, Гимельберг, Кузнецов, Островский
Текст

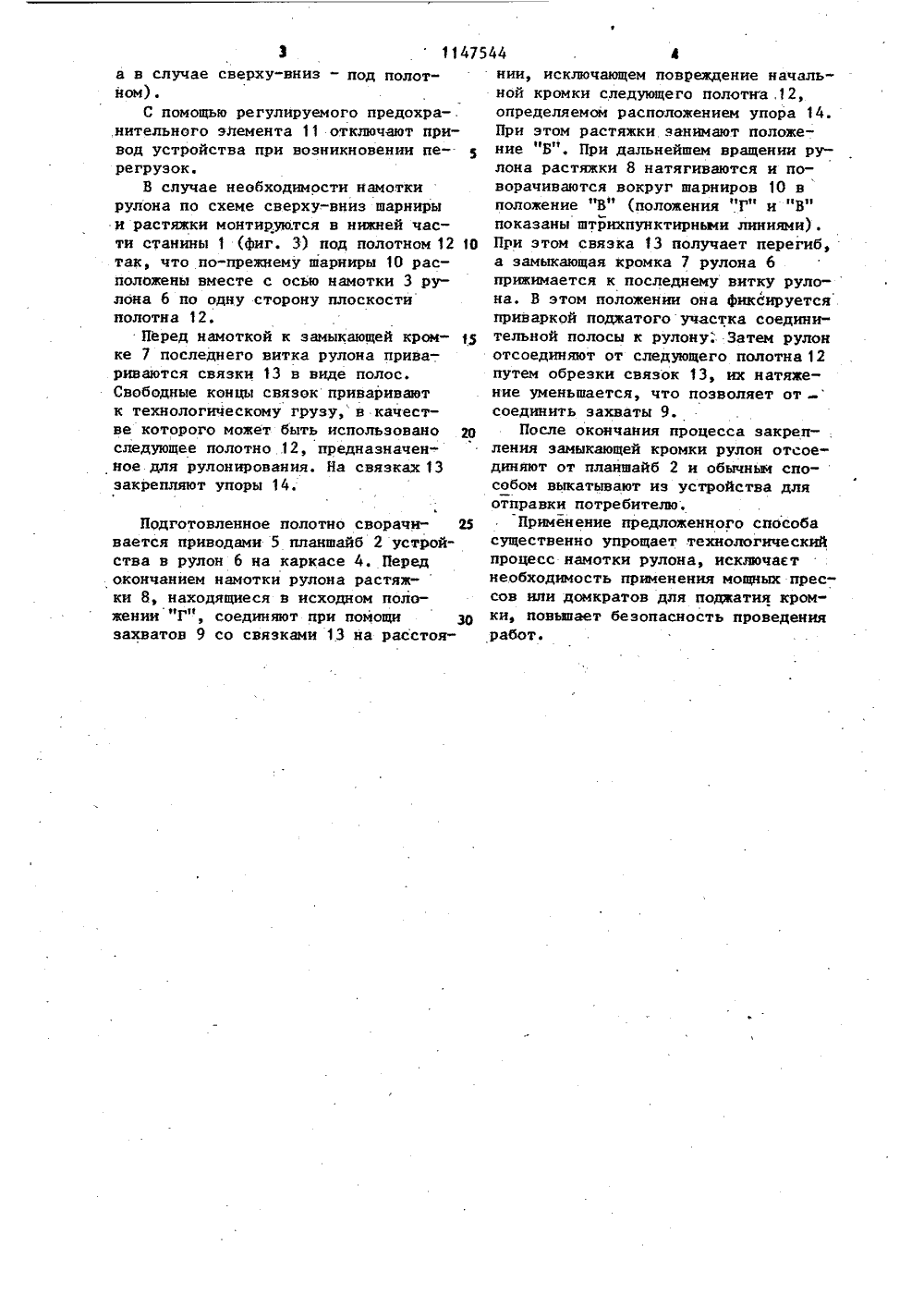

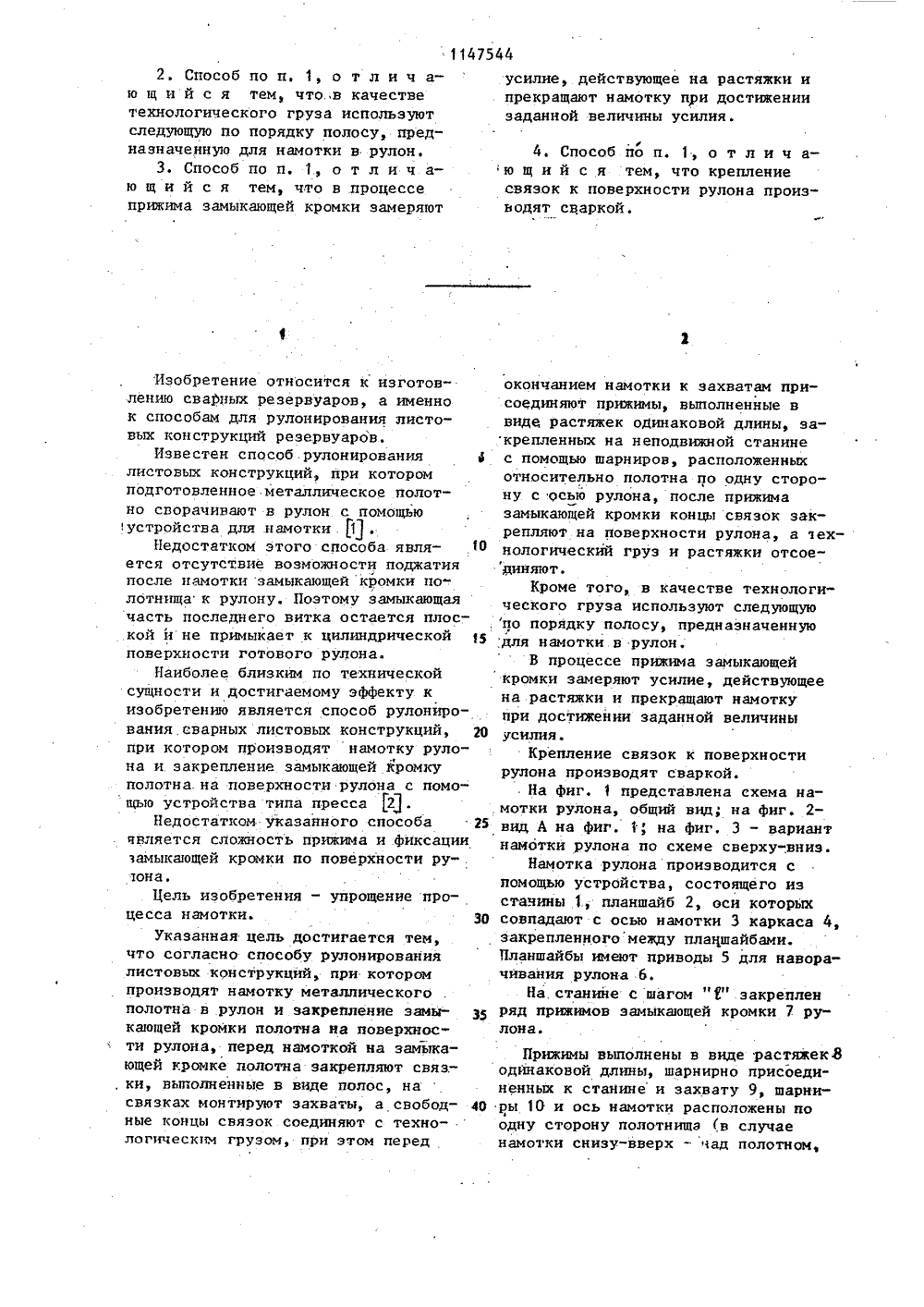

. Н АВТО етельство СССР51/24, 1970. РУЛОНИРОВАНИЯИЙ, при которомметаллическогоакрепление замыОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗОБ МУ СВИДЕТЕЛЬСТВ(71) ПКБ Республиканского промышленного обьединения "Укрстальконструкция"(54)(57) 1; СПОСОБЛИСТОВЫХ КОНСТРУКЦпроизводят намоткуполотна в рулон и кающей кромки полотна на поверхности рулона, о .т л и ч а ю щ и й с ятем, что, с целью упрощения процесса, перед намоткой на замыкающейкромке полотна закрепляют связки,выполненные в виде полос, на связках монтируют захваты, а свободныеконцы связок соединяют с технологическим грузом, при этом перед окончанием намотки к захватам присоединяют прижимы, выполненные в видерастяжек одинаковой длины,.закрепленных на неподвижной станине с помощью шарниров, расположенных относительно полотна по одну сторонус осью рулона, после прижима замыкающей кромки концы связок закрепляют на поверхности рулона , атехнологический груз и растяжки2. Способ по п, 1, о т л и ч аю щ и й с я тем что.,в качестве технологического груза используют следующую по порядку полосу предназначенную для намотки в рулон.3. Способ по п. 1, о т л и ч аю щ и й с я тем, что в процессе прижима замыкающей кромки замеряют 1147544усилие, действующее на растяжки и прекращают намотку при достижении заданной величины усилия.е4. Способ по и. 1, о т л и ч аю щ и й с я тем, что креплениесвязок к поверхности рулона производят сваркой.30 Изобретение относится к изготовлению сварных резервуаров, а именнок способам для рулонирования листовых конструкций резервуаров,Известен способ рулонирования 4листовых конструкций, при которомподготовленное металлическое полотно сворачивают в рулон с помощьюустройства для намотки 11 .Недостатком этого способа является отсутствие возможности поджатияпосле намотки замыкающей кромки полотнища к рулону. Поэтому замыкающаячасть последнего витка остается плос-.кой и не примыкает к цилиндрической дповерхности готового рулона.Наиболее близким по техническойсущности и достигаемому эФФекту кизобретению является способ рулонирования.сварных листовых конструкций, 20при котором производят намотку рулона и закрепление замыкающей кромкуполотна. на поверхности рулона с помощью устройства типа пресса 2.Недостатком указанного способа 25является сложность прижима и фиксациизамыкающей кромки по поверхности ру- .она.Цель изобретения - упрощение процесса намотки.Указанная цель достигается тем,что согласно способу рулонированиялистовых конструкций, при которомпроизводят намотку металлическогополотна в рулон и закрепление замыкающей кромки полотна на поверхности рулона, перед намоткой на замыкающей кромке полотна закрепляют связ. -, ки, выполненные в виде полос, насвязках монтируют захваты, а свободные концы связок соединяют с технологическм грузом, при этом перед окончанием намотки к захватам присоединяют прижимы, выполненные в виде растяжек одинаковой длины, закрепленных на неподвижной станине с помощью шарниров, расположенных относительно полотна по одну сторону с осью рулона, после прижима замыкающей кромки концы связок закрепляют на поверхности рулона, а технологический груз и растяжки отсоециняют.Кроме того, в качестве технологического груза используют следующую по порядку полосу, предназначенную для намотки в рулон.В процессе прижима замыкающей кромки замеряют усилие, действующее на растяжки и прекращают намотку при достижении заданной величины усилия.Крепление связок к поверхности рулона производят сваркой.На фиг. 1 представлена схема намотки рулона, общий вид; на Фиг. 2- вид А на Фиг. 1, на фиг. 3 - вариант намотки рулона по схеме сверху-,вниз.Намотка рулона производится с помощью устройства, состоящего из стачины 1., планшайб 2, оси которых совпадают с осью намотки 3 каркаса 4, закрепленногомежду планшайбами. Планшайбы имеют приводы 5 для наворачивания рулона 6.На. станине с шагом "Р закреплен ряд прижимов замыкающей кромки 7 рулона.Прижимы выполнены в виде растяжекв одйнаковой длины, шарнирно присоединенных к станинеи захвату 9, шарниры 1 О и ось намотки расположены но 4одну сторону полотнища в случае намотки снизу-вверх - чад полотном,а в случае сверху-вниз - под полотном).С помощью регулируемого предохра-, ,нительного элемента 11 отключают привод устройства при возникновении пе-. регрузок.В случае необходимости намотки рулона по схеме сверху-вниз шарниры и растяжки монтируются в нижней части станины 1 (фиг. 3) под полотном 12 10 так, что по-прежнему шарниры 10 расположены вместе с осью намотки 3 рулона 6 по одну сторону плоскости полотна 12.Перед намоткой к замыкающей кром ке 7 последнего витка рулона привариваются связки 13 в виде полос.Свободные концы связок приваривают к технологическому грузу, в качестве которого может быть использовано 20 следующее полотно 12, предназначенное для рулонирования. На связках 13 закрепляют упоры 14. Подготовленное полотно сворачи вается приводами 5 планшайб 2 устройства в рулон б на каркасе 4. Перед окончанием намотки рулона растяж-ки 8, находящиеся в исходном положении ффГ", соединяют при помощи З 0 захватов 9 со связками 13 на расстоянии, исключающем повреждение начальной кромки следующего полотна,12,определяемом расположением упора 14.При этом растяжки занимают положение "Б", При дальнейшем вращении рулона растяжки 8 натягиваются и поворачиваются вокруг шарниров 10 вположение В (положения Г и Впоказаны штрихпунктирными линиями).При этом связка 13 получает перегиб,а замыкающая кромка 7 рулона 6прижимается к последнему витку рулона. В этом положении она фиксируетсяприваркой поджатого участка соединительной полосы к рулону. Затем рулонотсоединяют от следующего полотна 12путем обрезки связок 13, их натяжение уменьшается, что позволяет отсоединить захваты 9.После окончания процесса закрепления замыкающей кромки рулон отсоединяют от планшайб 2 и обычньв способом выкатывают из устройства дляотправки потребителю,Применение предложенного способасущественно упрощает технологическийпроцесс намотки рулона, исключаетнеобходимость применения мощных прессов или домкратов для поджатия кромки, повышает безопасность проведенияработ.. Тираж 1086 Пударствеииого комитета СССизобретений и открытийква, Е, Раушская наб.,"Еатент",.Ужгород, ул.П тн Вакаа 145905ВНИННИ Госио делам113035, Мо исное 4/5
СмотретьЗаявка
3581420, 20.04.1983
@ПКБ РЕСПУБЛИКАНСКОГО ПРОМЫШЛЕННОГО ОБЪЕДИНЕНИЯ "УКРСТАЛЬКОНСТРУКЦИЯ"
ВОЛЬФСОН АДОЛЬФ АБРАМОВИЧ, ГИМЕЛЬБЕРГ МАРК ИЗРАИЛЕВИЧ, КУЗНЕЦОВ ЮРИЙ МИХАЙЛОВИЧ, ОСТРОВСКИЙ ВАЛЕРИЙ ДАВИДОВИЧ
МПК / Метки
МПК: B21D 51/24, B23K 37/04
Метки: конструкций, листовых, рулонирования
Опубликовано: 30.03.1985
