Дозатор сыпучих материалов

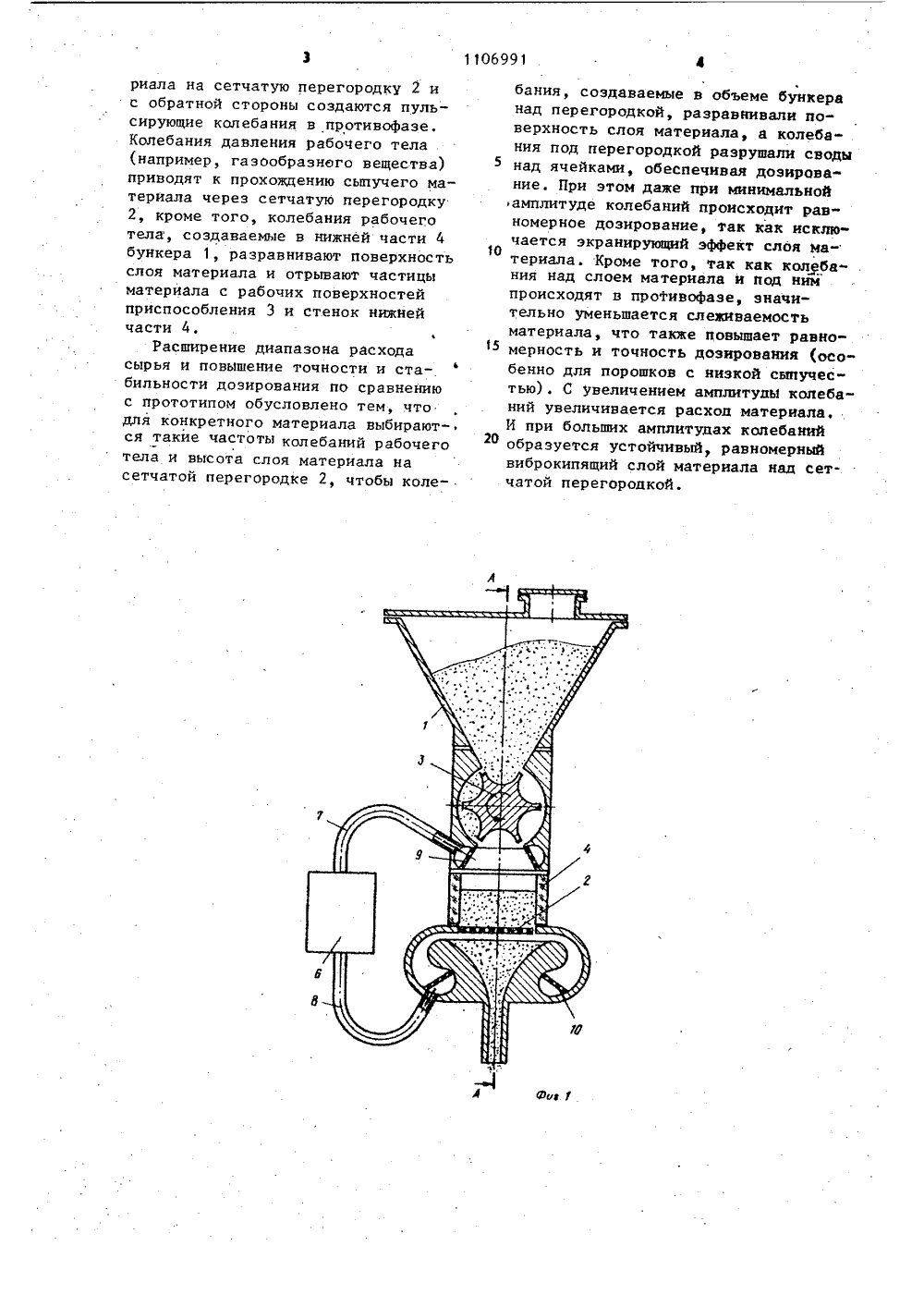

. 13ЬЬЭТЕКА У СВИДЕТЕЛЬСТ йеменн атор а,нов абочеором сетч повьппе апазов ой сто- единенОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Специальное конструкторскоебюро приборостроения и экспериментального производства Института металлургии им. А.А.Байкова(56) 1. Авторское свидетельство ССМд 242438, кл . С 01 Р 11/00, 1966.2. Патент СССР У 300006,кл . В 07 В 1/38, 1965 (прототип).(54)(57) 1. ДОЗАТОР СЫПУЧИХ ИАТЕРИАЛОВ, содержащий бункер с выходной й сетчатой перегородкой, гепульсаций давления рабочегопривод генератора пульсаций,од пульсирующих колебанийго тела, соединенный с генераи расположенный со стороныления сыпучего материала наую перегородку, о т л и ч а ющ и и с я тем, что, с цельюния точности и расширения дидозированпя, в него введен второйволновод, расположенный с другроны сетчатой перегородки и соный с генератором.2. Дозатор по п.1, о т л и ч ащ и й с я тем, что второй волноводсоединен с генератором в противофаотносительно первого волновода.Изобретение предназначено длядозирования сыпучих порошкообразных.материалов и может быть примененов области порошковой металлургии,химической, фармацевтической, пищевой и других отраслях промышленности.Известно устройство, содержащеебункер, снабженный сетчатым сменнымдном с различным размером ячеек,питательную трубку с приспособлением, 10регулирующим подачу на сетчатоедно сыпучего материала и генераторпульсирующих колебаний рабочего тела Г 11.Недостатком устройства является 5неравномерность и малый диапазонрасхода сырья, так как слой сыпучегоматериала является своего рода экраном для газовых колебаний.Наиболее близким к предлагаемому 20по технической сущности являетсяустройство, содержащее бункер свыходной сменной сетчатой перегород кой, генератор пульсаций давлениярабочего тела, привод генератора 25пульсаций, волновод пульсирующих колебаний рабочего тела, соединенныйс генератором и расположенный состороны поступления сыпучего материала на сетчатую перегородку 21.Однако известное устройство имеетмалую точность и диапазон. расходаматериала и может работать, когдарабочее тело представляет собой жидкость, в которой находится сыпучийматериал.Цель изобретения - повышение точ -ности и расширение,циапазона дозирования,Поставленная цель достигаетсятем, что в устройство введен второйволновод, расположенный с другои стороны сетчатой перегороцки и соединенный с генератором, а также тем,что второй волновод соединен с генератором в противофазе относительнопервого волновода.На фиг, 1 изображена общая кон. структивная схема устройства; наФиг. 2 - разрез А-А на Фиг. 1 нафиг, 3-6 - варианты выполнения генератора пульсаций давления рабочегогела.Устройство фиг.1 и 2) содержитбункер 1 с выходной сменной сетчатой 55 перегородкой 2, приспособление 3 (например, сетчатый питатель), обеспечивающий подачу сыпучего материала в нижнюю часть 4 бункера 1 и навыходную сетчатую перегородку 2,уровнемер 5 (например, фотодиодный),контролирующий уровень сыпучего материала на. сетчатой перегородке 2и связанный с приспособлением 3, генератор б пульсаций давления рабочего тела, волновод 7 пульсирующих колебаний рабочего тела, соединенныйс генератором 6 и расположенный состороны поступления сыпучего материала на сетчатую перегородку 2, волновод 8, расположенный с другой стороны сетчатой перегородки 2 и соединенный с генератсром б, элементы 9и 10, предохраняющие волноводы 7 и 8от попадания в них сыпучего материала,Первый вариант (фиг.3) выполнениягенератора б пульсаций давления рабочего тела имеет объем 11, в котором размещена мембрана 12, колеблющаяся под действием электромагнита13. Волновоцы 7 и 8 находятся сразных сторон мембраны 12,Второй вариант (фиг.4) генератораЬ имеет цилиндр 14, в котором размещен поршень 15, шток которого соединен с электромагнитом 16. Волноводы 7 и 8 расположены с разныхсторон поршня 15.Третий вариант (фиг.5) генератора б содержит два объема 17 и 18с мембранами 19 и 20 и электромагнитами 21 и 22 Каждый объем подсоединен либо к волноводу 7, либо к волноводу 8,Четвертый вариант (Фиг.б) генера"тора 6 имеет на отводящих волноводах 7 и 8 дроссели 23 и 24, предназначенные для регулирования выходной мощности пульсаций давления рабочего тела.Устройство работает следующим образом. В бункер 1 подается сыпучий материал, который приспособлением 3 подается в нижнюю часть 4 бункера 1и на сетчатую перегородку 2. Уровнемер 5, связанный с приспособлением 3, поддерживает постоянный уровеньматериала в нижней части 4 бункераГенератор 6 пульсаций давлениярабочего тела посылает по волноводам 7 и 8 пульсирующие колебаниярабочего тела, которые находятсяв противофазе. Благодаря этому состороны поступления сыпучего материала на сетчатую перегородку 2 и с обратной стороны создаются пульсирующие колебания в противофазе. Колебания давления рабочего тела (например, газообразного вещества) приводят к прохождению сыпучего материала через сетчатую перегородку 2, кроме того, колебания рабочего тела, создаваемые в нижней части 4 бункера 1, разравнивают поверхность слоя материала и отрывают частицы материала с рабочих поверхностей приспособления 3 и стенок нижней части 4.Расширение диапазона расхода сырья и повышение точности и стабильности дозирования по сравнению с прототипом обусловлено тем, что для конкретного материала выбирают-. ся такие частоты колебаний рабочего тела и высота слоя материала на сетчатой перегородке 2, чтобы колебания, создаваемые в объеме бункеранад перегородкой, разравнивали поверхность слоя материала, а колебания под перегородкой разрушали сводынад ячейками, обеспечивая дозирование. При этом даже при минимальнойамплитуде колебаний происходит равномерное дозирование, так как исключается экранирующий эффект слоя материала. Кроме того, так как колебания над слоем матерйала и под нимпроисходят в противофазе, значительно уменьшается слеживаемостьматериала, что также повышает равно мерность и точность дозирования (особенно для порошков с низкой сыпучестью). С увеличением амплитуды колебаний увеличивается расход материала.И при больших амплитудах колебаний 20 образуется устойчивый, равномерныйвиброкипящий слой материала над сетчатой перегородкой.1106991 г и 72 дг и г Составитель А.Черепов Техред Л,Микеш Редактор Е.П Корректор С.Львков Заказ 5СС 745/28 Тираж 610ВНИИПИ Государственного комитетапо делам изобретений и открыти 13035, Москва, Ж, Раушская наб.,одпис 4 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная
