Пыледозатор для запыления воздуха при проведении испытаний воздухоочистителей

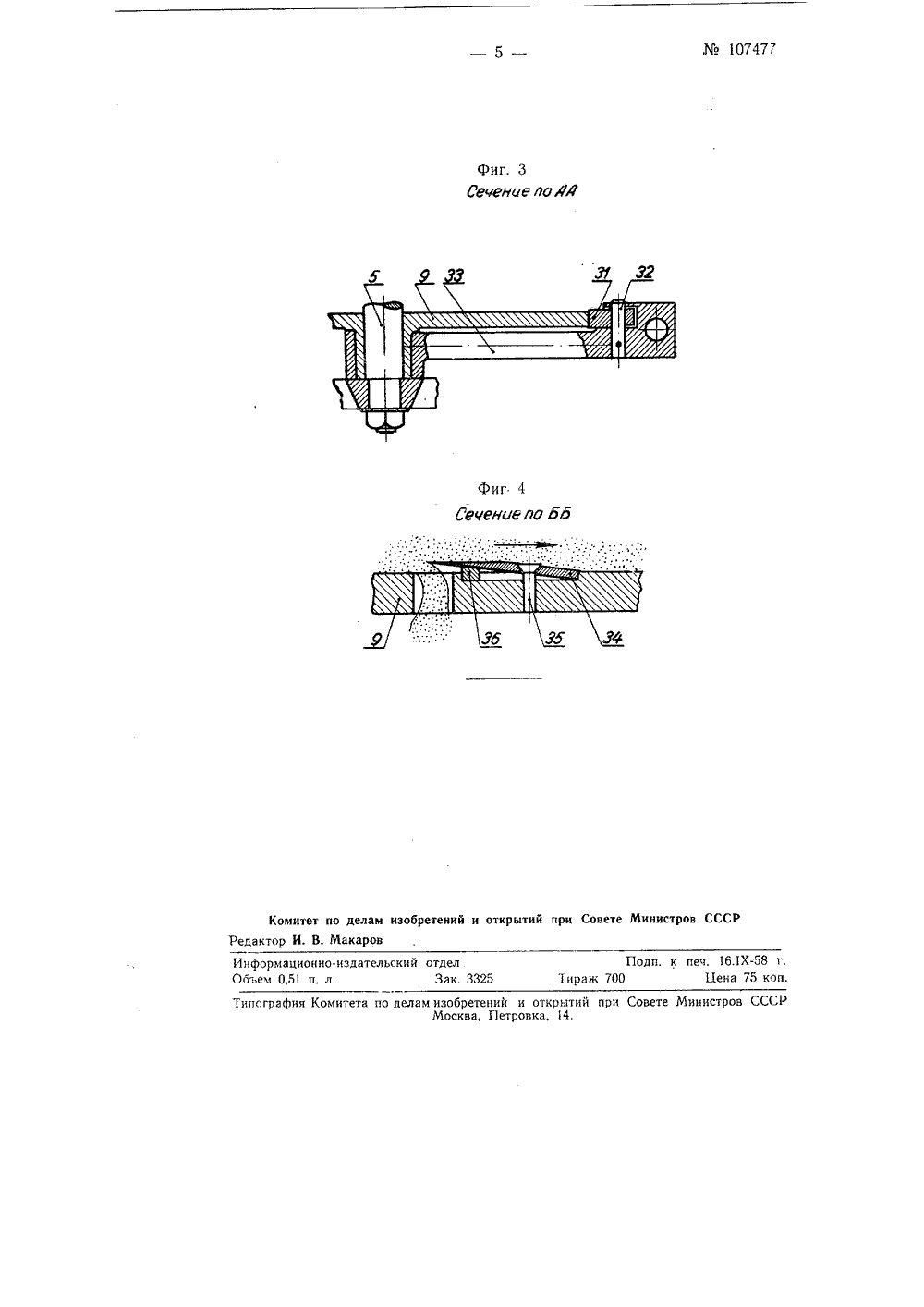

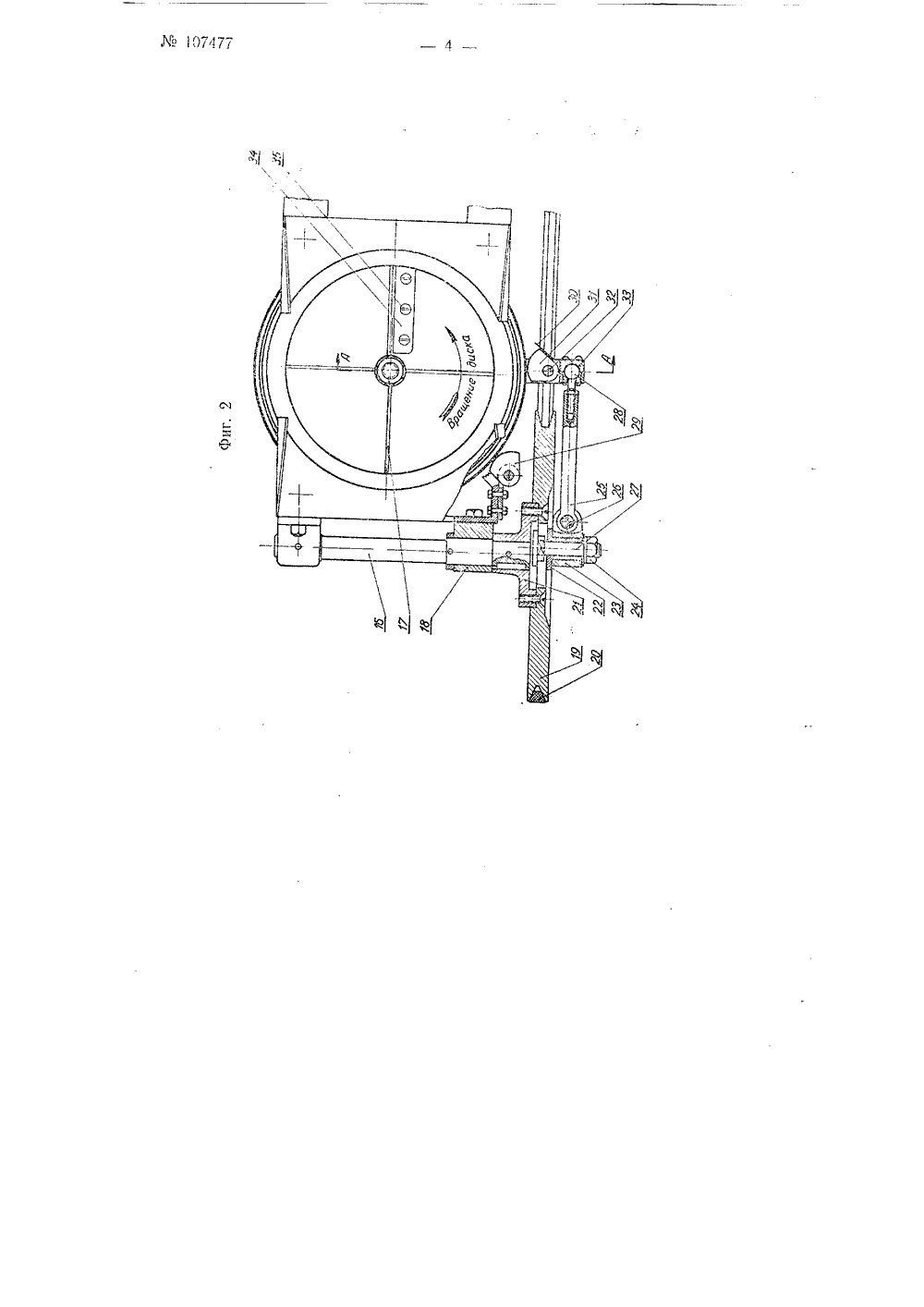

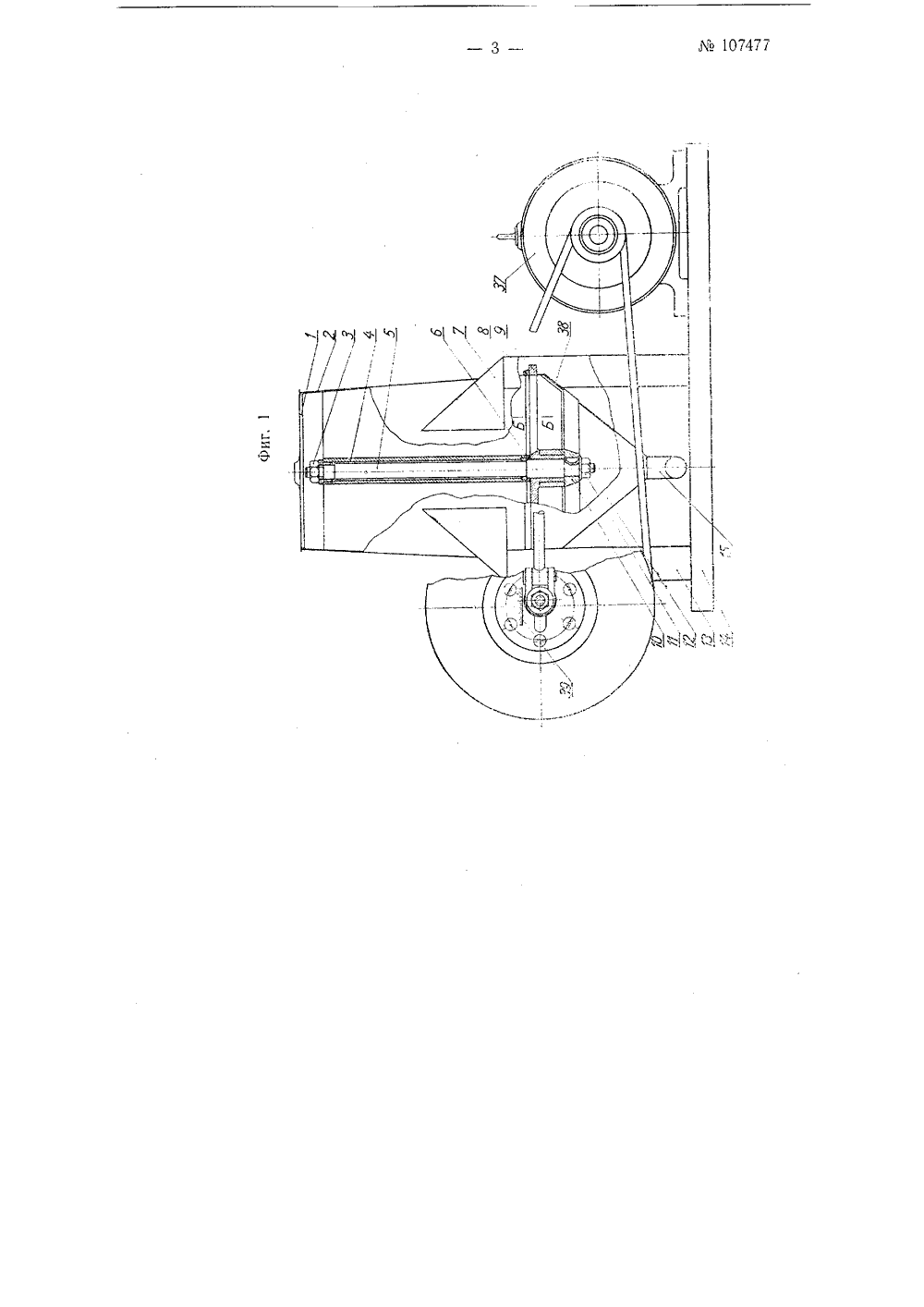

Класс 81 е, 63241, 4107477 СССР 1 1 1П 61 с ИЗОБРЕТЕНИЯ ПИСАНИ Я АВТОРСК СВИДЕТЕЛЬСТВУ А, В ВолинПЫЛЕДОЗАТОР ДЛЯ ЗАПЫЛЕНИЯ ВОЗДУХА ПРИРОВЕДЕНИИ ИСПЫТАНИЙ ВОЗДУХООЧИСТИТЕЛЕЙ явлено 7 мая 1956 г, за551289 в Комитет по делам изобретений и открыти 1 при Совете Министров СССРИзобретение относится к пыледозаторам, применяемым для запыления воздуха при испытаниях, проводимых с воздухоочистителями.Существующие пыледозаторы для запыления потока воздуха, поступающего в воздухсочиститель, выполненные в форме вращающегосябункера, дном которого является неподвижный диск с радиальной щелью, с установленным над ней ножом для отсекания порции пыли, направляемой из бункера в поток воздуха, сбладают тем недостатком, чтов них затруднена регулировка количества подаваемой пыли,В описываемой конструкции этот недостаток устранен тем, что впередачу между двигателем и дисковым питателем включен шатуннокривошипный механизм, у ксторого палец кривошипа выполнен перестав.ным для изменения рабочего хода кривошипа при регулировке подачиколичес.ва пыли,На фиг. 1 изображен продольный разрез пыледозатора; на фиг 2 -вид его в плане с частичным разрезом по шатунно-кривошипному механизму; на фиг. 3 - -сечение по ЛА; на фиг. 4 - сечение по ББ,Пыледозатор имеет пылевой бункер с приваренными к нему лапами 7, опирающимися на ножки И, укрепленные на общей раме аппарата 14, Внутри бункера расположена труба 4, которая соединяетсяс ним посредством четырех радиальных перегородок 17. В трубе с посмощью гайки 3 закреплена ось 5, На нижний конец оси свободно надетсвоей ступицей диск 9, а ниже, на шпонке - крестовина 10, состоящая изступицы и четырех приваренных к ней пластин, на которых подвешивается конус 12. Удерживаются эти детали на оси с помощью гайки 11,Диск 9 имеет радиальную щель, над которой тремя винтами 35 укрепж З 4, обращенный лезвием в сторону вращения диска. Высотуя ножа над щелью можно регулировать за счет толщины подлен нолезви кладк107477На наружной поверхности ступицы диска одним своим концом свободно посажен рычаг 33. На втором конце рычага посредством оси 32 "вободно укреплен эксцентриковый кулачок 31, предназначенный для поворота диска 9 вперед и прижимаемый к нему пластинчатой пружиной 30.Такой же кулачок 29 служит для предупреждения поворота диска в обратном (рабочему) направлении. С концом рычага 33, посредством шарового наконечника 28 соединен шатун 25, второй конец которого пальцем 2 б укреплен в головке 23. Головка может свободно вращаться на втулке 22, укрепленной на шкиве 19 с помсщью гайки 24, навернутой на болт 27, сидящий в радиальной прорези шкива, Закрепляя втулку на том или ином расстоянии от центра шкива, можно менять величину кривошипа, а следовательно, и угол поворста рычага 33, равный углу поворота диска, за один оборот кривошипа.Шкив привернутой к нему ступицей 21, с помощью шпонки и штифта, укреплен на кснце вала 1 б, вращающегося в двух подшипниках 18. Сверху бункер 2 закрывается крышкой 1. Сальники б и 8 предотвращают просыпание пыли в зазоры между бункером и диском, а также между диском и осью. Привод питателя осуществляется клиновым ремнем 20 от электромотора 37, укрепленного на общей рамеПодачи пыли пыледсзатором и регулировка количества подаваемой пыли осуществляются следующим образом.При вращении шкива, а следовательно и кривошипа рычаг ЗЗ совершает колебательное движение на угол, соответствующий длине кривошипа, Причем, когда рычаг идет вправс (по чертежу), эксцентриковый кулачок 31 заклинивается между своей осью 32 и цилиндрической поверхностью диска 9 и поворачивает его в направлении, указанном стрелкой,Таким образом, при вращении шкива диск толчками поворачивает ся вскруг своей оси, Вследствие вращения диска, являющегося днищем бункера, нож 34 срезает некоторый слой засыпаемой в бункер пыли, которая затем под действием собственного веса падает вначале в конус 12. а из него движением воздуха, входящего в отверстие конуса 38, под действием разрежения в воздухопроводе перед воздухоочистителем, по дается через трубку 15 по назначению.Вследствие уширения бункера книзу, а также постоянных толчков, пыль не зависает в нем.Количество пыли, подаваемой в единицу времени от нуля до максимума, регулируется перестановкой кривошипа в прорези шкива и регистрируется по шкале 39, нанесенной на шкиве. Кроме того, подачу пыли при постоянной длине кривошипа можно менять, устанавливая лезвие ножа на той или иной высоте над щелью диска путем изменения толщины подкладки Зб.Предмет изобретенияПыледозатср для запыления воздуха при проведении испытаний воздухоочистителей, снабженный сосудом для пыли, дисковым питателем со щелевым отверстием, ножом для отсечки материала и выходной воронкой, отличающийся тем, чтс, с целью регулирования режима подачи материала, в передачу между двигателем и дисковым питателем . включен шатунно-кривошипный механизм, у которого палец кривошипа выполнен переставным для изменения рабочего хода кривошипа.Комитет по делам изобретений и открытий при Совете Министров СССРРедактор И. В. Макаров ТипограФия Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Петровка, 14. Информационно-издательский отделОбъем 0,51 п. л. Зак. 3325 Подп. к печ. 16.1 Хг.Тираж 700 Цена 75 коп.
