Электронно-лучевое устройство отображения информации

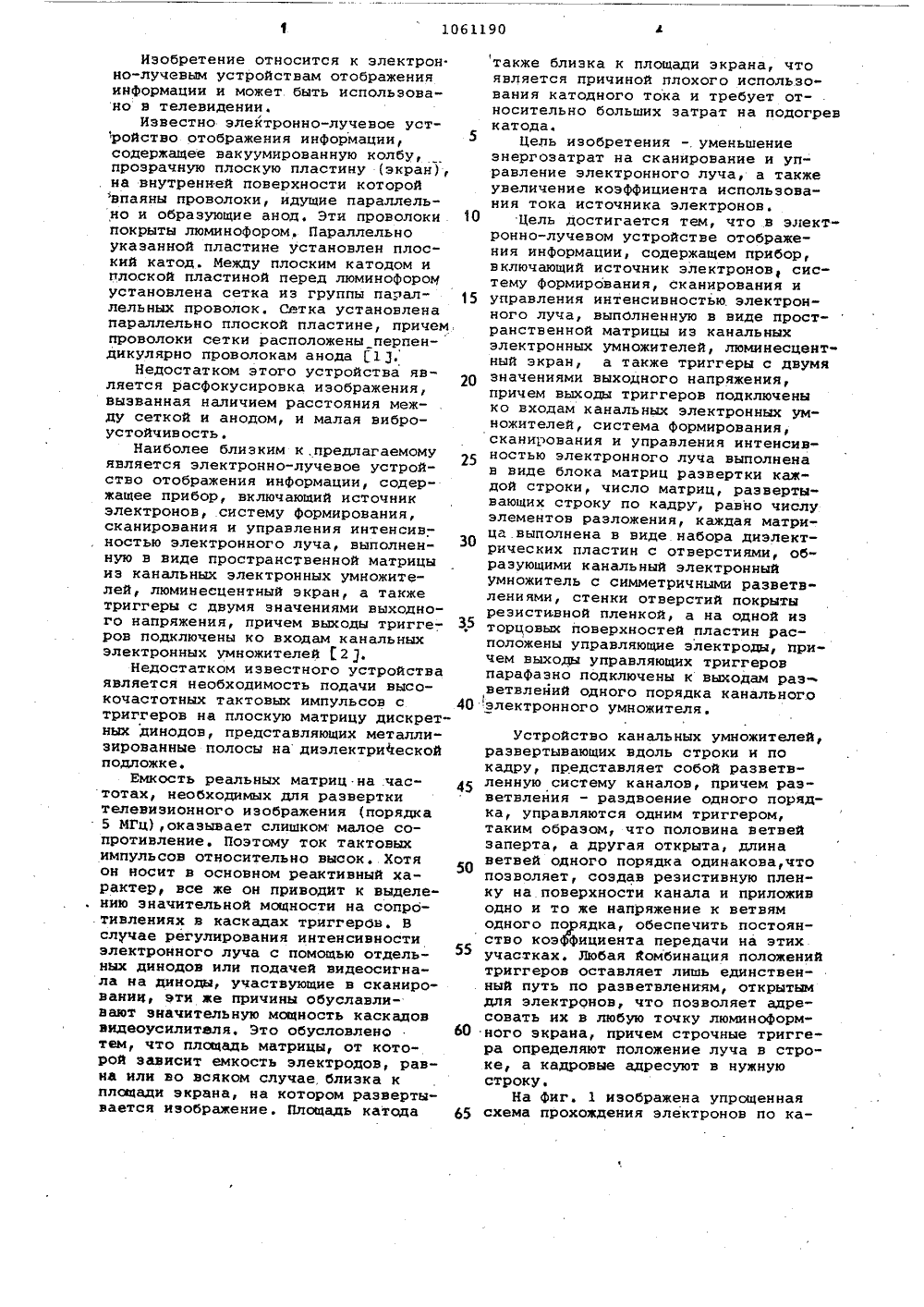

50 55 65 Изобретение относится к электрон. но-лучевым устройствам отображения информации и может быть использовано в телевидении.Известно электронно-лучевое устройство отображения информации, содержащее вакуумированную колбу, прозрачную плоскую пластину (экран), . на внутренней поверхности которой впаяны проволоки, идущие параллельно и образующие анод. Эти проволоки покрыты люминофором. Параллельно указанной пластине установлен плоский катод. Между плоским катодом и плоской пластиной перед люминофором установлена сетка из группы параллельных проволок. Сетка установлена параллельно плоской пластине, причем проволоки сетки расположены перпендикулярно проволокам анода 1 3.Недостатком этого устройства является расфокусировка изображения, вызванная наличием расстояния между сеткой и анодом, и малая виброустойчивость.Наиболее близким к .предлагаемому является электронно-лучевое устройство отображения информации, содержащее прибор, включающий источник электронов, систему формирования, сканирования и управления интенсивностью электронного луча, выполненную в виде пространственной матрицы из канальных электронных умножителей, люминеецентный экран, а также триггеры с двумя значениями выходного напряжения, причем выходы триггеров подключены ко входам канальных электронных умножителей 1.2 .Недостатком известного устройства является необходимость подачи высокочастотных тактовых импульсов с триггеров на плоскую матрицу дискретных динодов, представляющих металлизированные полосы на диэлектрической подложке.Емкость реальных матриц на .час" тотах, необходимых для развертки телевизионного изображения (порядка 5 МГц),оказывает слишком малое сопротивление. Поэтому ток тактовых импульсов относительно высок. Хотя он носит в основном реактивный характер, все же он приводит к выделению значительной мощности на сопрб.тивлениях в каскадах триггеров. В случае регулирования интенсивности электронного луча с помощью отдельных динодов или подачей видеосигнала на диноды, участвующие в сканировании, эти же причины обуславливают значительную мощность каскадов видеоусилителя. Это обусловлено тем, что площадь матрицы, от которой зависит емкость электродов, равна или во всяком случае, близка к площади экрана, на котором развертывается изображение. Площадь катода также близка к площади экрана, чтоявляется причиной плохого использования катодного тока и требует относительно больших затрат на подогревкатода.Цель изобретения в , уменьшениеэнергозатрат на сканирование и управление электронного луча, а такжеувеличение коэффициента использования тока источника электронов.10 Цель достигается тем, что в электронно-лучевом устройстве отображения информации, содержащем прибор,включающий источник электронов систему формирования, сканирования и 15 управления интенсивностью. электронного луча, выполненную в виде пространственной матрицы из канальныхэлектронных умножителей, люминесцентный экран, а также триггеры с двумязначениями выходного напряжения,причем выходы триггеров подключеныко входам канальных электронных умножителей, система Формирования,сканирования и управления интенсивностью электронного луча выполненав виде блока матриц развертки каждой строки, число матриц, развертывающих строку по кадру, равно числуэлементов разложения, каждая матрица.выполнена в виде набора диэлектрических пластин с отверстиями, об"разующими канальный электронныйумножитель с симметричными разветвлениями, стенки отверстий покрытырезистивной пленкой, а на одной изторцовых поверхностей пластин расположены управляющие электроды, причем выходы управляющих триггеровпарафазно подключены к выходам разветвлений одного порядка канального 40 электронного умножителя. Устройство канальных умножителей,развертывающих вдоль строки и по кадру, представляет собой разветвленную систему каналов, причем разветвления - раздвоение одного порядка, управляются одним триггером,таким образом, что половина ветвейзаперта, а другая открыта, длинаветвей одного порядка одинакова,чтопозволяет, создав резистивную пленку на поверхности канала и приложиводно и то же напряжение к ветвямодного порядка, обеспечить постоянство козфициента передачи на этихучастках, Любая комбинация положенийтриггеров оставляет лишь единственный путь по разветвлениям, открытым для электрОнов, что позволяет адресовать их в любую точку люминоформ ного экрана, причем строчные триггера определяют положение луча в строке, а кадровые адресуют в нужнуюстроку.На фиг. 1 изображена упрощеннаясхема прохождения электронов по каналу, обеспечивающему развертку при одной комбинации триггеров (для простоты количество элементов развертки принято равным восьми соответственно, количество раздвоений и триггеров - три); на фиг,2 - канал, обеспечивающий развертку, из диэлектрических пластин с нанесенными на их торцовую поверхность металлическими электродами и резистивной пленки, нанесенной на поверхность )О отверстий, вариант выполнения; на фиг.3 - предлагаемое устройство.Устройство содержит катод 1, резистивную пленку 2, проводящие электроды 3 - 5, участки каналов б и 7, 15 проводящие электроды 8 и 9, видеоусилитель 10, триггеры 11 - 13, проводящие электроды 14 - 19, блок 20 канальных электронных умножителей, пространственную матрицу 21 блоков канальных электронных умножителей, экран 22, люминофор 23.Предлагаемое устройство работает следующим образом.Катод 1 служит источником электро нов притягивающихся к поверхности из резистивной пленки 2, находящей-, ся под положительным относительно катода Потенциалом, который подводится к ней с помощью электрода 3 с видеоусилителя 10. Вторичные электроны, выбитые иэ пленки 2, притягиваются к положительньак участкам поверхности раздваивающегося канала, причем напряжение к разным концам раздвоения подводится электродами 4 и 5, благодаря чему вдоль каждой ветви имеются условия распространения электронов, как в обычном микрокаиальиом усилителе. К участку канала б и 7 с помощью электродов 8 40 и 9 подводится напряжение с разных плеч триггера 11, позволяющее пропускать электроны на соответствующем участке или закрывать канал для них, в случае подачи потенциала отрицательного относительно предыдущего электрода (4 или 5) . Таким образом, в такт с работой триггера поочередно открываются и закрываются ветви канала. Раздвоения следующиХ порядков работают аналогичным образом. Положительный потенциал к ветвям подводится через электроды 14 (к разветвлениям второго порядка) и 15 (третьего порядка) . Управляющие напряжения поступают через элект-, роды 16 и 17 с разных плеч триггера 12 для разветвлений второго порядка и через электрода 18 и 19 с триггера 13 для разветвлений третьего порядка.Электроны, источником которых является катод 1, развертываются вдоль строки нэ восьми элементов с помов,ью устройства, работа которого поясняется на фиг.1 - блок 20. Электроны свыхода этого блока поступают на вход аналогичных же блоКоэ, образующих пространственную матрицу 21, число которых равно числу элементов разложения строки, в данном случае- восемь, все этн устройства обеспечивают развертку строки по вертикали. Все электроды аналогичного назначе ния в этих матрицах 21 запараллельны. С выхода матрицы 21 электроны под действием внешнего электрического поля, созданного напряжением, прило" женным к экрану 22 с люминофором 23 и проводящей пленке 24, бомбардируют люминофор в точке, определяемой комбинацией положений триггеров управляющих разверткой .по горизонтали (строке) и вертикали. Изобретение позволяет уменьшитьмощность, затрачиваемую на разверткуи управление интенсивностью луча иувеличить коэффициент использованиякатодного тока..2 г Составитель Е. Пчелоор Н, Киштулинец Техред .Надь ректор имокосо 051/54 Филиал ППП фПатентф, г. Ужгород, ул, Проектна Тираж 703НИИПИ Государственного копо делам иэобретений и о35, Москва, Ж, Раушска Подписноитета СССРкрытийнаб., д 4/
