Стенд для моделирования выпуска руды

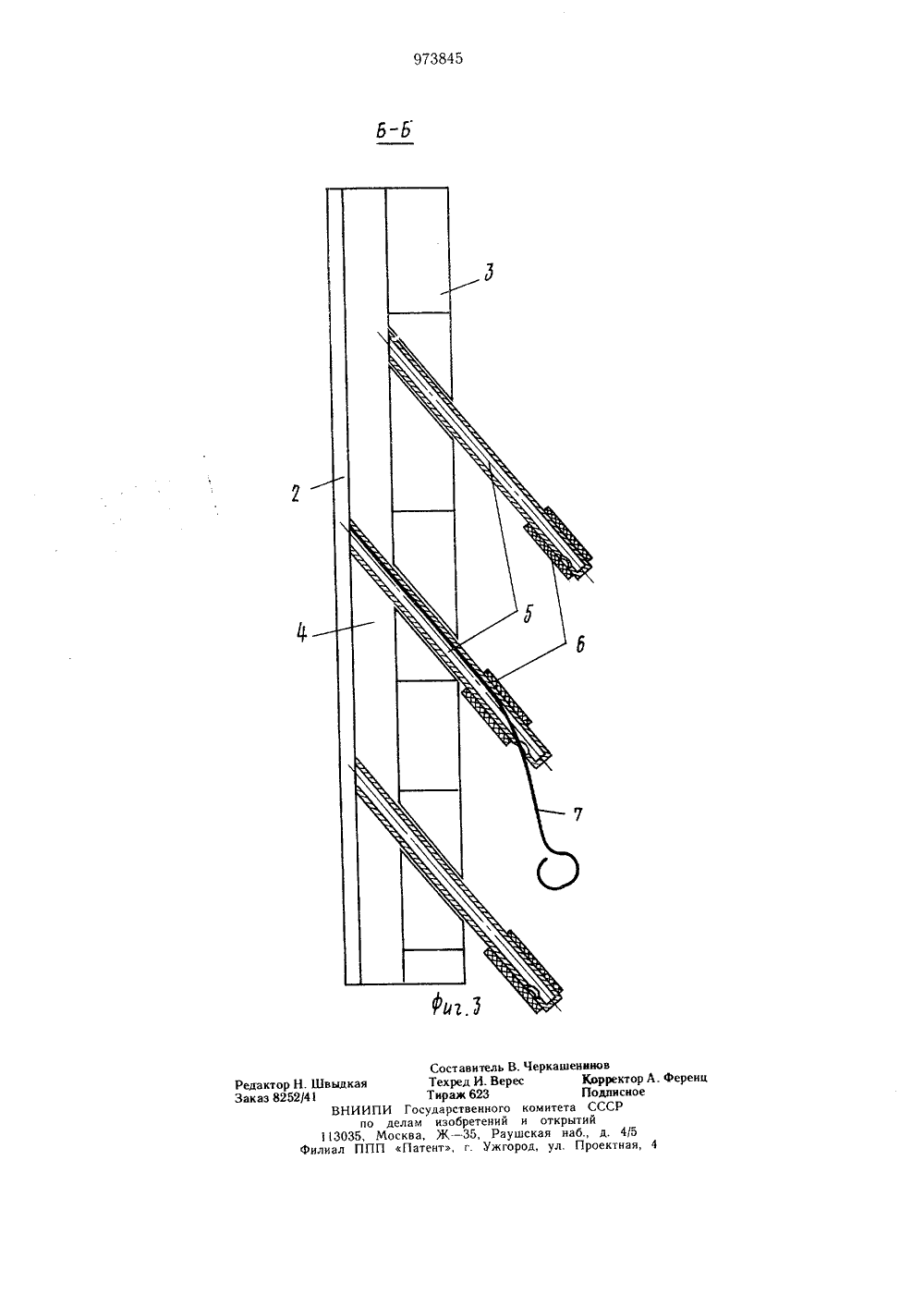

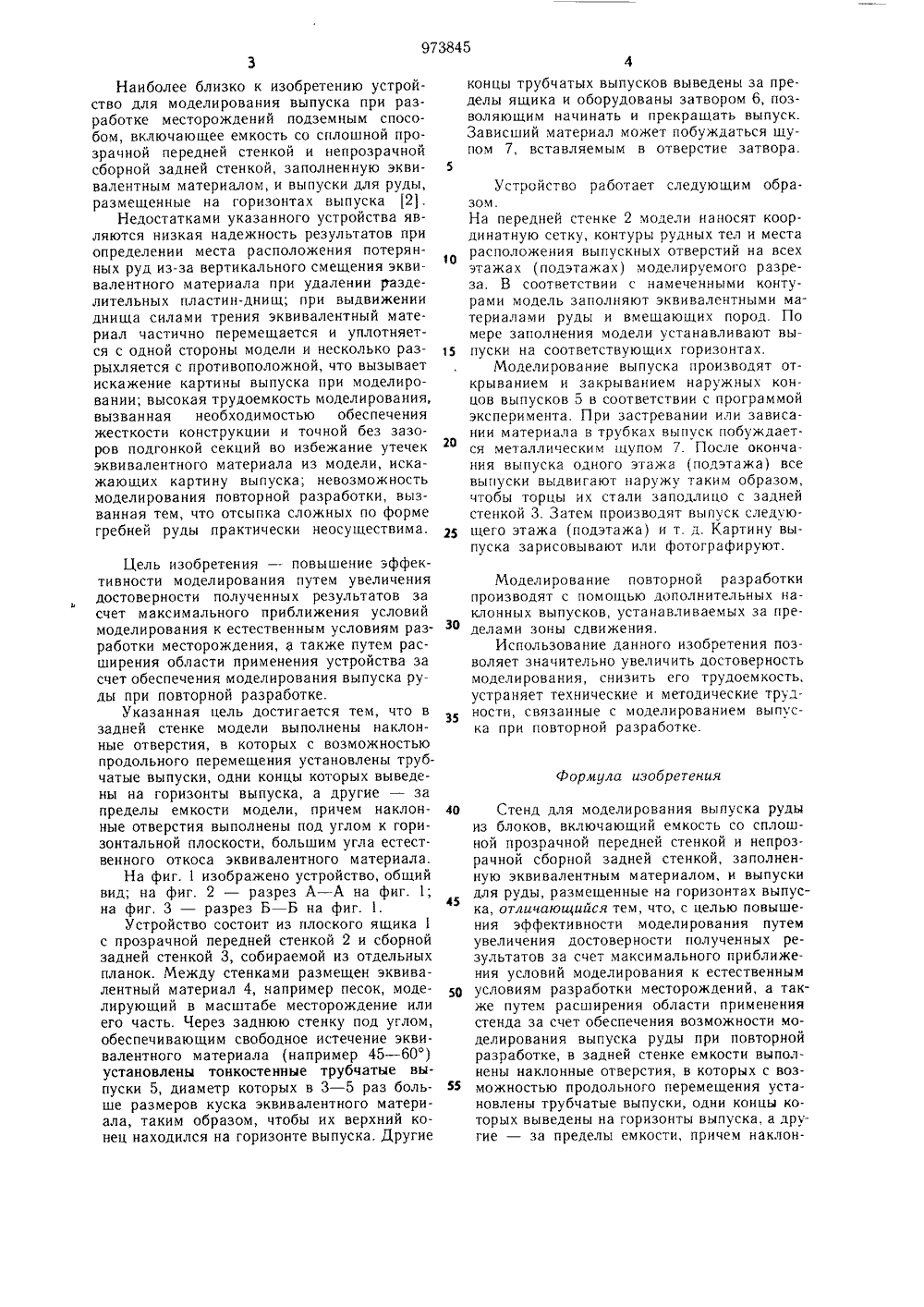

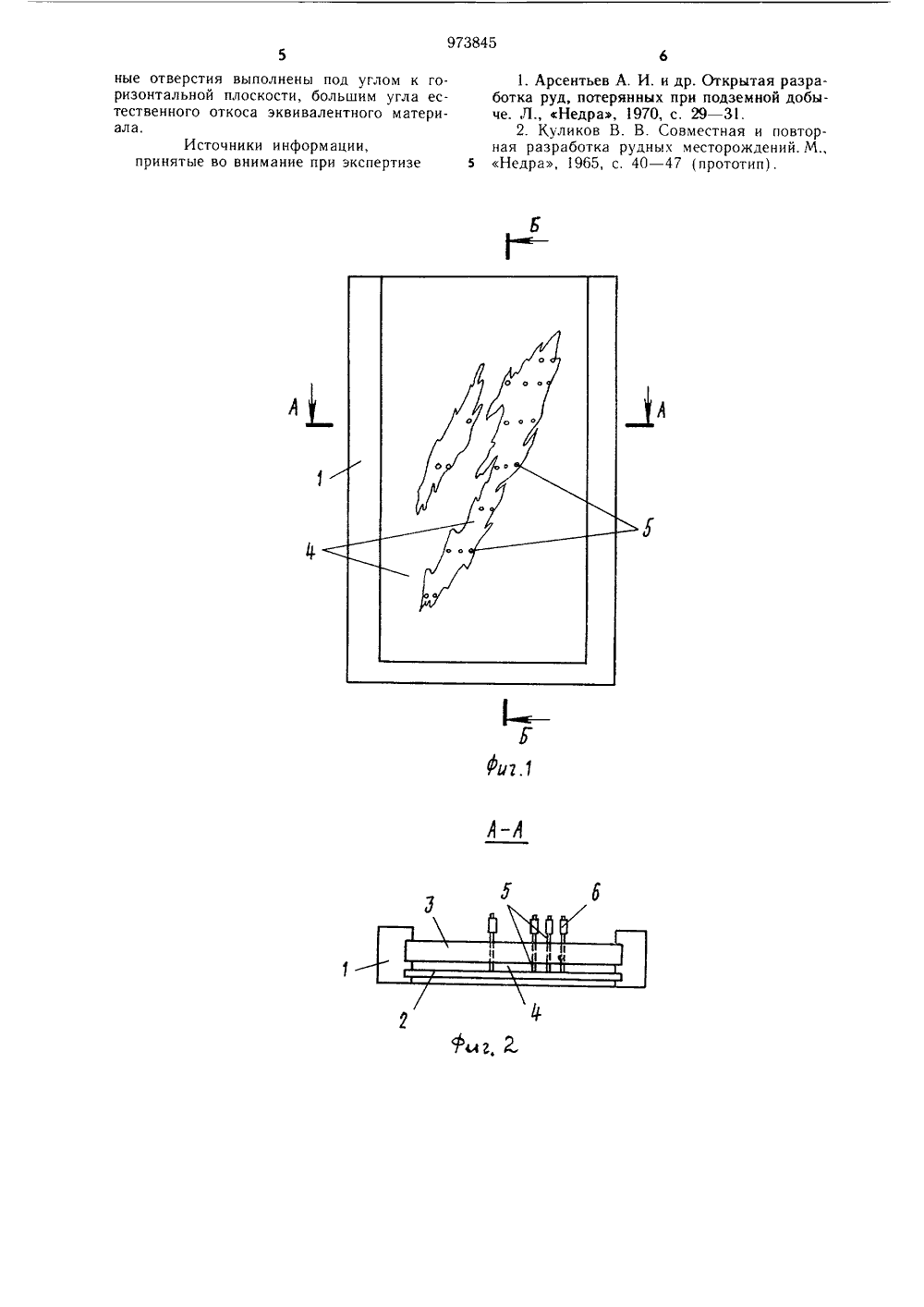

О П И С А Н И Е)973845ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоцивпистически аРеспублик 61) Дополнительное к а сви -ву) Авторыизобретен и О. С. Бр юхове цки В бейни.л.,. 1ЛЯ МОДЕЛИРОВАНИЯ ВЫПУСКА РУДТЫ,1ЪФ тмщ. ( Т Изобретение относится к горной промышленности, в частности к устройствам для моделирования выпуска руды на моделях с эквивалентными материалами, Оно может быть использовано при моделировании выпуска первичной и повторной разработки месторождения в целом и особенно при моделировании разработки месторождений ее сложной морфологией.Известно устройство для моделирования разработки месторождений подземным способом, состоящее из прозрачной передней стенки, к которой приставляются последовательно отдельные секции, по форме соответствуюшие рудному телу в пределах этажа и не имеющие передней стенки. Каждая секция модели имеет внизу выпускные от верстия. После выпуска верхней секции к ней снизу присоединяют следующую, заполняют ее эквивалентным материалом, а разделительную пластину-днище верхнего этажа с выпускными отверстиями удаляют в сторону задней стенки и т. д. Полученную картину выпуска зарисовывают 11. Недостатками указанного устройства явяются недостаточная надежность качественных результатов выпуска, так как висячий бок моделируется боковой стенкой секции и поэтому разубоживание руды при выпуске происходит за счет примешивания имеющих пород, поступающих вдоль рудного тела, тогда как в натуре разубоживание происходит главным образом за счет пород висячего бока; низкая надежность результатов при определении места расположения потерянных руд из-за вертикального смещения эквивалентного материала при удалении разделительных пластин-днищ; невозможность моделирования повторной разработки, так как после объединения секций отсутствует возможность выпуска на промежуточных горизонтах; невозможность моделирования выпуска из близлежащих рудных тел, так как заполнение модели эквивалентным материалом через верх секции не позволяет отсыпать пропластки или включения пустых пород в рудные тела; высокая трудоемкость моделирования вследствие необходимости тщательной подгонки секций к переднему стеклу и одной и другой во избежание утечки эквивалентного материала из модели и из-за необходимости соответствия формы боковых стенок контурам рудных тел.1 О 20 25 15 30 35 Формула изобретения 40 45 50 55 Наиболее близко к изобретению устройство для моделирования выпуска при разработке месторождений подземным способом, включающее емкость со сплошной прозрачной передней стенкой и непрозрачной сборной задней стенкой, заполненную эквивалентным материалом, и выпуски для руды, размещенные на горизонтах выпуска 2).Недостатками указанного устройства являются низкая надежность результатов при определении места расположения потерянных руд из-за вертикального смещения эквивалентного материала при удалении разделительных пластин-днищ; при выдвижении днища силами трения эквивалентный материал частично перемещается и уплотняется с одной стороны модели и несколько разрыхляется с противоположной, что вызывает искажение картины выпуска при моделировании; высокая трудоемкость моделирования, вызванная необходимостью обеспечения жесткости конструкции и точной без зазоров подгонкой секций во избежание утечек эквивалентного материала из модели, искажающих картину выпуска; невозможность моделирования повторной разработки, вызванная тем, что отсыпка сложных по форме гребней руды практически неосуществима. Цель изобретения - повышение эффективности моделирования путем увеличения достоверности полученных результатов за счет максимального приближения условий моделирования к естественным условиям разработки месторождения, а также путем расширения области применения устройства за счет обеспечения моделирования выпуска руды при повторной разработке,Указанная цель достигается тем, что в задней стенке модели выполнены наклонные отверстия, в которых с возможностью продольного перемещения установлены трубчатые выпуски, одни концы которых выведены на горизонты выпуска, а другие - за пределы емкости модели, причем наклонные отверстия выполнены под углом к горизонтальной плоскости, большим угла естественного откоса эквивалентного материала,На фиг, 1 изображено устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - разрез Б - Б на фиг. 1.Устройство состоит из плоского ящика 1 с прозрачной передней стенкой 2 и сборной задней стенкой 3, собираемой из отдельных планок. Между стенками размещен эквивалентный материал 4, чапример песок, моделирующий в масштабе месторождение или его часть. Через заднюю стенку под углом, обеспечивающим свободное истечение эквивалентного материала (например 45 - 60) установлены тонкостенные трубчатые выпуски 5, диаметр которых в 3 - 5 раз больше размеров куска эквивалентного материала, таким образом, чтобы их верхний конец находился на горизонте выпуска. Другие концы трубчатых выпусков выведены за пределы ящика и оборудованы затвором 6, позволяющим начинать и прекращать выпуск. Зависший материал может побуждаться щупом 7, вставляемым в отверстие затвора. Устройство работает следующим образом.На передней стенке 2 модели наносят координатную сетку, контуры рудных тел и места расположения выпускных отверстий на всех этажах (подэтажах) моделируемого разреза. В соответствии с намеченными контурами модель заполняют эквивалентными материалами руды и вмещающих пород. По мере заполнения модели устанавливают выпуски на соответствующих горизонтах.Моделирование выпуска производят открыванием и закрыванием наружных концов выпусков 5 в соответствии с программой эксперимента. При застревании или зависании материала в трубках выпуск побуждается металлическим щупом 7. После окончания выпуска одного этажа (подэтажа) все выпуски выдвигают наружу таким образом, чтобы торцы их стали заподлицо с задней стенкой 3. Затем производят выпуск следующего этажа (подэтажа) и т. д. Картину выпуска зарисовывают или фотографируют. Моделирование повторной разработки производят с помощью дополнительных наклонных выпусков, устанавливаемых за пределами зоны сдвижения.Использование данного изобретения позволяет значительно увеличить достоверность моделирования, снизить его трудоемкость, устраняет технические и методические трудности, связанные с моделированием выпуска при повторной разработке. Стенд для моделирования выпуска руды из блоков, включающий емкость со сплошной прозрачной передней стенкой и непрозрачной сборной задней стенкой, заполненную эквивалентным материалом, и выпуски для руды, размегценные на горизонтах выпуска, отличающийся тем, что, с целью повышения эффективности моделирования путем увеличения достоверности полученных результатов за счет максимального приближения условий моделирования к естественным условиям разработки месторождений, а также путем расширения области применения стенда за счет обеспечения возможности моделирования выпуска руды при повторной разработке, в задней стенке емкости выполнены наклонные отверстия, в которых с возможностью продольного перемещения установлены трубчатые выпуски, одни концы которых выведены на горизонты выпуска, а другие - за пределы емкости, причем наклонные отверстия выполнены под углом к горизонтальной плоскости, большим угла естественного откоса эквивалентного материала,Источники информации,принятые во внимание при экспертизе1. Арсентьев А. И. и др. Открытая разработка руд, потерянных при подземной добыче.,Л., Недра, 1970, с. 29 - 31.2. Куликов В. В. Совместная и повторная разработка рудных месторождений. М., 5 Недра, 1965, с. 40 - 47 (прототип).Редактор Н. ШвыдкаяЗаказ 8252/41 Составитель В. Черкашенннов Техред И. Верес Корректор А. Ференц Тираж 623 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
