Подъемное устройство для проведения спасательных работ в высотных зданиях

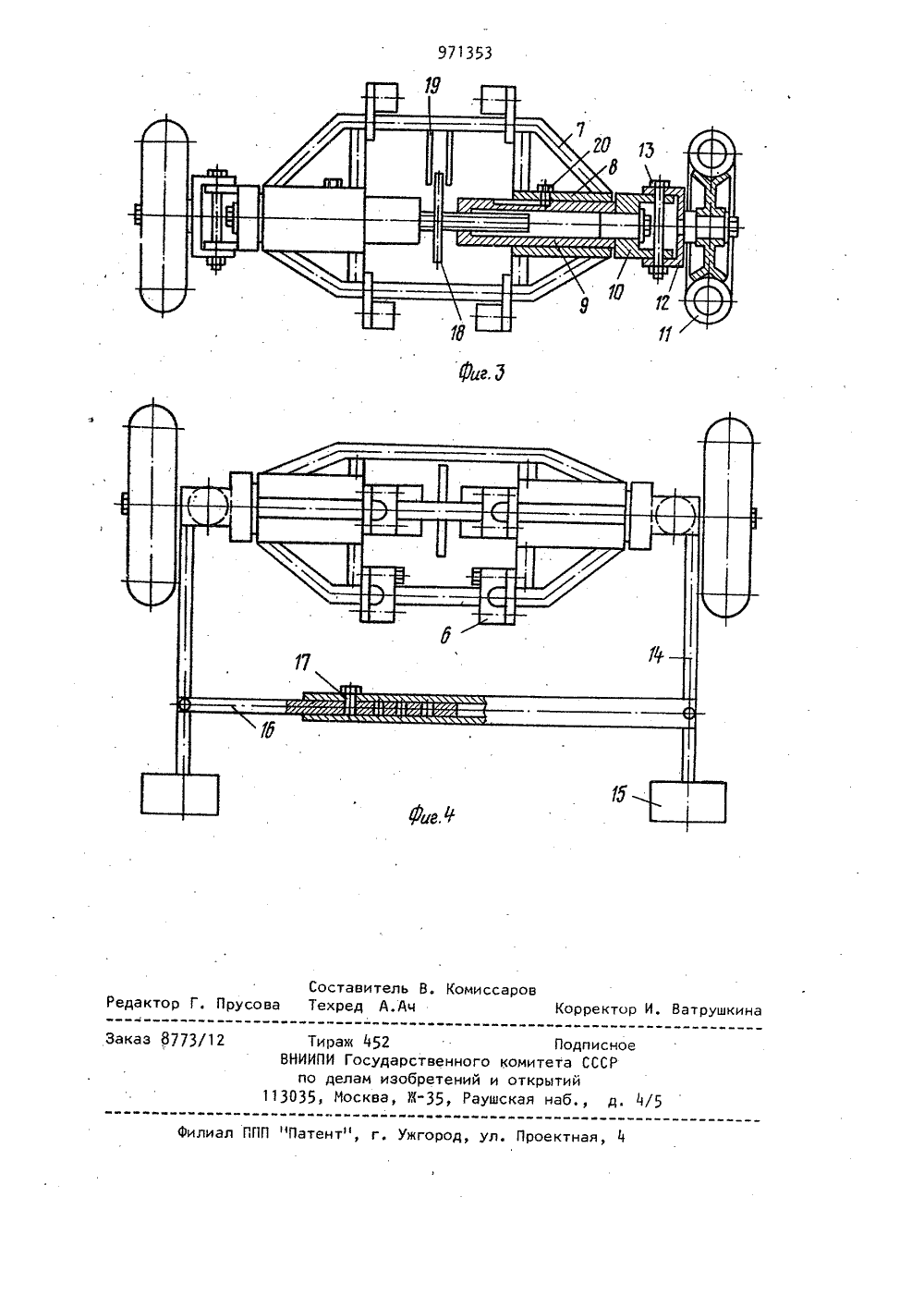

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СовотсиихСоциапнстичвсиихРеспублик и 91353(51)Я. Кл. А 62 В 5/ОО с присоединением заявки М 3 Ъеударстюпвй комитет СССР яо делам изобретении н открытнй(71) Заявитель ту ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯСПАСАТЕЛЬНЫХ РАБОТ В ВЫСОТНЫХ ЗДАНИЯ тель Изобретение относится к спаса ной технике, а именно к устройствам для проведения спасательных работ при пожарах в высотных зданиях.Известно подъемное устройство для проведения .спасательных работ в высотных зданиях, содержащее телескопи ческую стрелу с опорным приспособле" нием, укрепленную на передвижном шасси 1 1.Недостатком такогляется малая его уствыдвигании стрелы осную погоду. яется повышеигании стреле оп казанная цель дости в подъемном устройс ния спасательных ра зданиях, содержащем стрелу с опорным пр пленную на передвиж ается тем, ве для проот в высоттелескопичес. способлением ом шасси,ед ных кую укр Целью изобретения явние устойчивости при выдлы.,:опорное приспособление состоит из закрепленной на стреле рамы с валом,установленных на его концах с возможностью вращения ступиц, колес с цап.фами, шарнирно соединенными со ступицами, противовесов с рычагами,жестко прикрепленных к цапфам, и по"перечной тяги, шарнирно соединеннойс рычагами,При этом вал и поперечная тяга ыполнены раздвижными.На фиг. 1 изображено подъемное стройство для проведения спасатель" ых работ в высотных зданиях, общий ид; на фиг. 2 - крепление опорного риспособления на верхнем колене тескопической стрелы; на фиг. 3- орное приспособление, общий вид; а фиг. 4 - .то же, вид сверху.Подъемное устройство содержит теескопическую стрелу 1 с опорным риспособлением 2 на ее вершине, укепленную на подъемно-поворотном ос 3 97135новании 3, установленном на шассиавтомобиля 4,Опорное приспособление 2 крепитсяна верхнем колене 5 телескопическойстрелы 1 с помощью зажимов 6 и состоит из рамы 7 с направляющими 8,установленного в них раздвижного вала 9 с закрепленными на его концахступицами 1 О, колес 11 с цапфами 12,шарнирно соединенными со ступицами 1010 посредством пальцев 13. К цапфам12 жестко прикреплены рычаги 14 спротивовесами 15,. причем рычаги шарнирно соединены между собой поперечной раздвижной тягой 16, выполненной 15из двух телескопических труб, фиксируемых стопором 17. Концы раздвижного вала соединены между собой винтом 18, имеющим на одном конце пра.вую, а на другом конде левую резьбы, щудерживаемым от осевого перемещенияограничителями 19 а от вращения внаправляющих 8 фиксаторами 20.Работает подъемное устройство следующим образом. 25Устройство устанавливается околоздания и с помощью винта 18, сдвигаяили раздвигая концы вала 9, устанавливается необходимая колея колес 11опорного приспособления.ЗОПосле этого телескопическая стрелас помощью подъемно-поворотногооснования 1 разворачивается в нужномнаправлении, поднимается и выдвигается до соприкосновения колес 11 опорного приспособления 2 со стеной здания. Дальнейший подъем стрелыосу"ществляется при постоянном контактеколес 11 опорного приспособления 2 состеной здания путем ее выдвиганияпри выключенном приводе подъема,Заданное вертикальное направлениедвижения опорного приспособления 2,а следовательно, и всей телескопической стрелы 1, обеспечивается благодаря наличию противовесов 15. 3 фПрименение подъемных устройств с телескопической стрелой, на вершине которой имеется опорное приспособление предлагаемой конструкции, позволит повысить их устойчивость при выдвигании телескопической стрелы и точность подвода вершины стрелы к нуж. ной точке стены здания, разгрузить основание и телескопическую стрелу, а следовательно, и уменьшить их вес, увеличить длину телескопической стрелы без значительного увеличения веса всего подъемного устройства, т.е. создать подъемное устройство для спасения людей при пожарах в зданиях высотой до 100 м.Формула изобретения. Подъемное устройство для проведения спасательных работ в высотныхзданиях, содержащее телескопическуюстрелу с опорным приспособлением, укрепленную на передвижном шасси, о т -,л и ч а ю щ е е с я тем, что, сцелью повышения устойчивости при выдвигании стрелы, опорное приспособление состоит из закрепленной на стреле рамы с валом, установленных наего концах с возможностью вращенияступиц, колес с цапфами, шарнирносоединенными со ступицами, противовесов с рычагами, жестко прикрепленныхк цапфам, и поперечной тяги, шарнирно соединенной с рычагами,2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что вал и поперечная тяга выполнены, раздвижными,Источники информации, принятые во внимание при экспертизе1. Опубликованная заявка ФРГй 2620458, кл. А 62 В 5/00, 1979971353 Тираж 452 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 8773/12 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Составитель В. КомиссаровРедактор Г. Прусова Техред А.Ач Корректор И. Ватрушкина
