Сепаратор для сортировки сыпучего материала

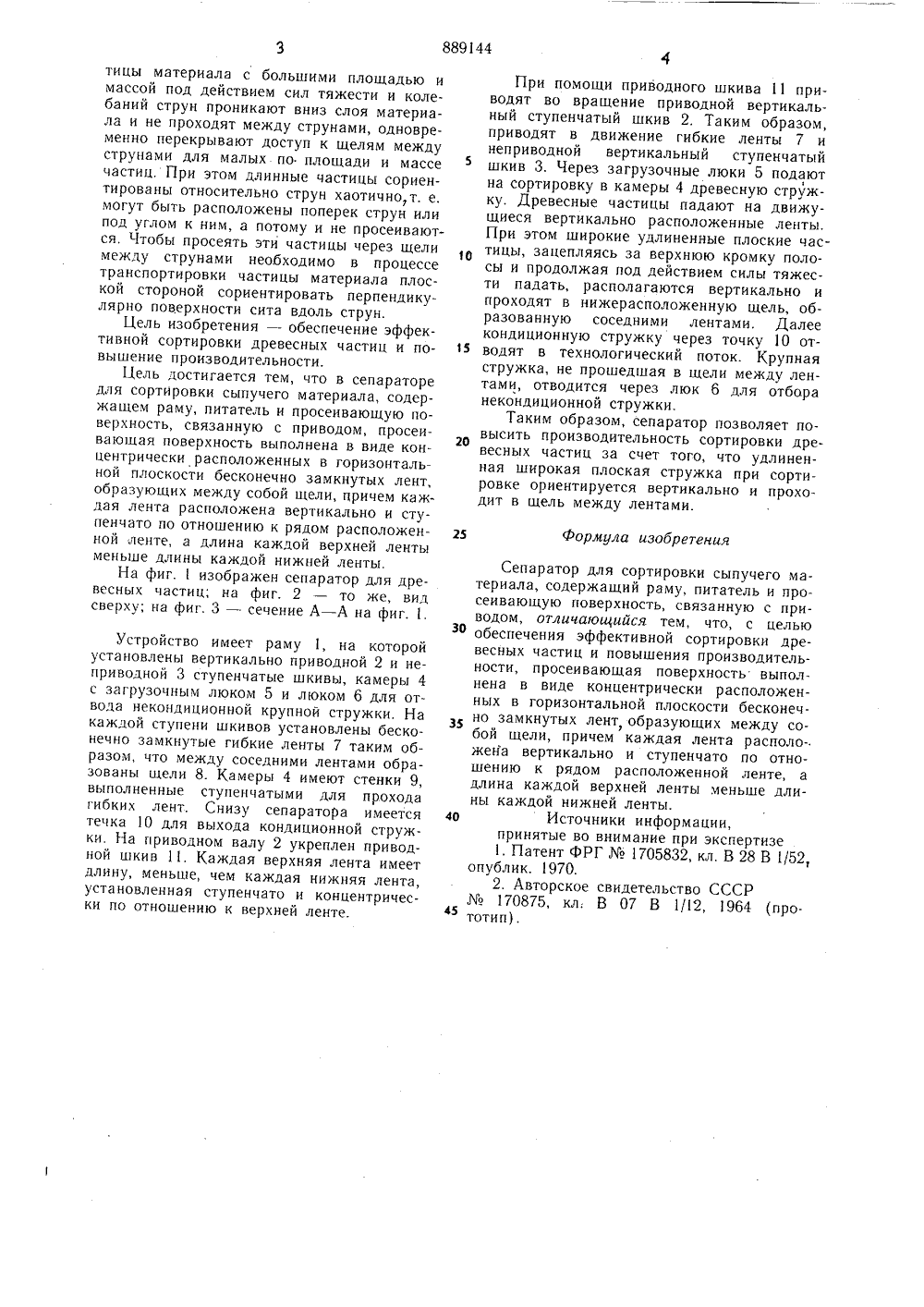

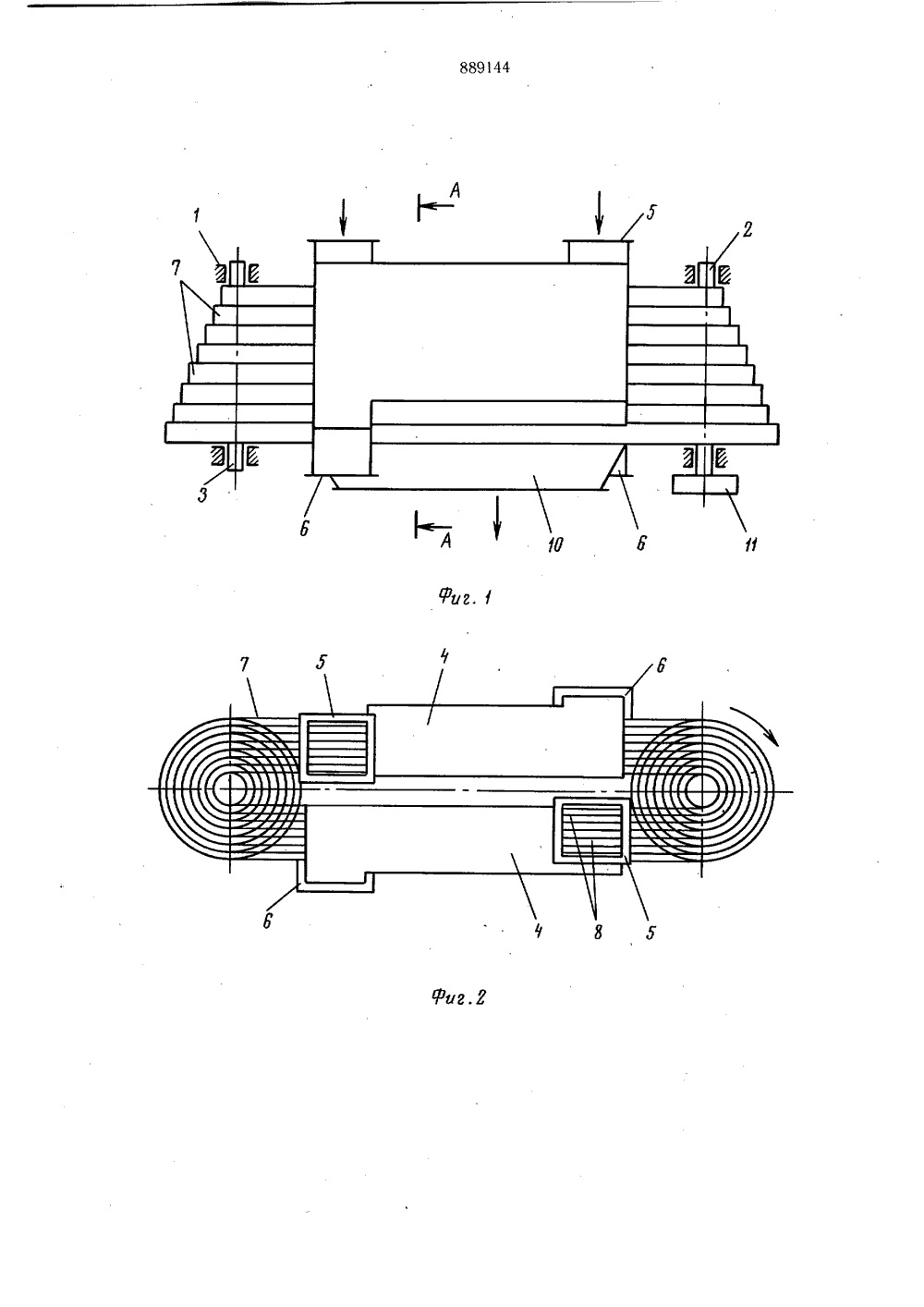

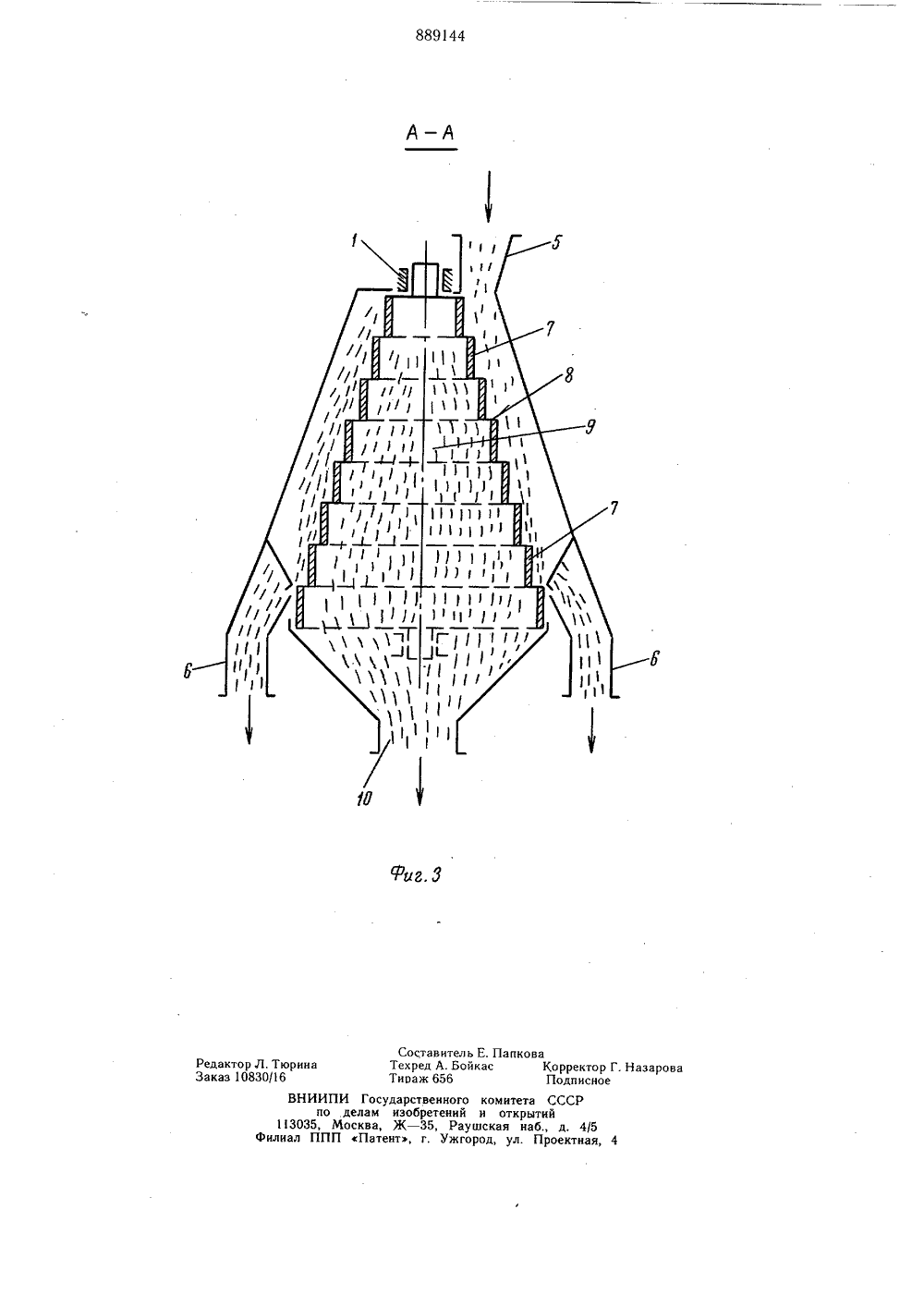

ОЛ ИСАНИЕ 889144ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслубликОпубликовано 15.12.81. Бюллетень 46Дата опубликования описания 25.12.81 по Аелам кзобретений к аткрмтий(54) СЕПАРАТОР ДЛЯ СОРТИРОВКИ СЫПУЧЕГО МАТЕРИАЛАИзобретение относится к средствам для сортировки древесного сыпучего материала, особенностью которых является разделение материала в зависимости от размеров частиц и массы на определенные фракции с учетом их парусности и скорости витания.Известно устройство, содержащее пита- тель, неподвижные вертикальные стенки, гибкие нити и приводное устройство. Питатель подает стружку на сито, выполненное из параллельных гибких нитей. Приводным устройством нитям придают возвратно- поступательное движение. Причем соседние нити движутся в разных направлениях. При попадании стружки на сито длинная стружка разворачивается вдоль нитей и просеивается между ними на транспортер, оказываясь одновременно сориентированной определенным образом 11.Недостаток данного устройства заключается в том, что наличие между соседними нитями роликов, через которые перегибаются нити устройства, не позволяет выполнить расстояние между нитями малой величины, что ведет к пропуску крупной фракции.Наиболее близким техническим решением к изобретению является сепаратор для сортировки сыпучих материалов, содержащий раму, питатель и просеивающую поверхность, связанную с приводом. Материал подают на поверхность в виде струн, которые при передвижении колеблются в вертикальной плоскости за счет того, что диски, на которых натянуты струны, выполнены эксцентричными. При этом материалу придают большую интенсивность движения. В результате мелкие частицы материала просеиваются между струнами, а крупные транспортируются 2.Недостаток известного устройства заключается в том, что при уменьшении расстояния между струнами в процессе работы уменьшается просев материала в щели между струнами. Увеличение эксцентриситета 1 ведет к увеличению разницы между максимальной и минимальной шириной щели, что нарушает просев нужной кондиции. Уменьшение эксцентриситета ведет к нарушению ориентации удлиненных частиц (расположению их вдоль щели) вследствие малого И перемещения струн относительно друг друга вдоль их длины. Указанные недостатки резко снижают производительность вследствие того, что при колебании грохота час 88944тицы материала с большими площадью и массой под действием сил тяжести и колебаний струн проникают вниз слоя материала и не проходят между струнами, одновременно перекрывают доступ к щелям между струнами для малых по площади и массе частиц. При этом длинные частицы сориентированы относительно струн хаотично,т. е. могут быть расположены поперек струн или под углом к ним, а потому и не просеиваются. Чтобы просеять эти частицы через щели между струнами необходимо в процессе транспортировки частицы материала плоской стороной сориентировать перпендикулярно поверхности сита вдоль струн.Цель изобретения - обеспечение эффективной сортировки древесных частиц и повышениее производительности.Цель достигается тем, что в сепараторе для сортировки сыпучего материала, содержащем раму, питатель и просеивающую поверхность, связанную с приводом, просеивающая поверхность выполнена в виде концентрически расположенных в горизонтальной плоскости бесконечно замкнутых лент, образующих между собой щели, причем каждая лента расположена вертикально и ступенчато по отношению к рядом расположенной ленте, а длина каждой верхней ленты меньше длины каждой нижней ленты.На фиг. 1 изображен сепаратор для древесных частиц; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А - А на фиг. 1,Устройство имеет раму 1, на которой установлены вертикально приводной 2 и не- приводной 3 ступенчатые шкивы, камеры 4 с загрузочным люком 5 и люком 6 для отвода некондиционной крупной стружки. На каждой ступени шкивов установлены бесконечно замкнутые гибкие ленты 7 таким образом, что между соседними лентами образованы щели 8. Камеры 4 имеют стенки 9, выполненные ступенчатыми для прохода гибких лент. Снизу сепаратора имеется течка 10 для выхода кондиционной стружки. На приводном валу 2 укреплен приводной шкив 11. Каждая верхняя лента имеет длину, меньше, чем каждая нижняя лента, установленная ступенчато и концентрически по отношению к верхней ленте. При помощи приводного шкива 11 приводят во вращение приводной вертикальный ступенчатый шкив 2, Таким образом,приводят в движение гибкие ленты 7 инеприводной вертикальный ступенчатыйшкив 3. Через загрузочные люки 5 подаютна сортировку в камеры 4 древесную стрчжку. Древесные частицы падают на движущиеся вертикально расположенные ленты.При этом широкие удлиненные плоские частицы, зацепляясь за верхнюю кромку полосы и продолжая под действием силы тяжести падать, располагаются вертикально ипроходят в нижерасположенную щель, образованную соседними лентами. Далеекондиционную стружку через точку 10 от 15 водят в технологический поток. Крупнаястружка, не прошедшая в щели между лентами, отводится через люк 6 для отборанекондиционной стружки,Таким образом, сепаратор позволяет повысить производительность сортировки древесных частиц за счет того, что удлиненная широкая плоская стружка при сортировке ориентируется вертикально и проходит в щель между лентами.формула изобретения25Сепаратор для сортировки сыпучего материала, содержащий раму, питатель и просеивающую поверхность, связанную с приводом, отличающийся тем, что, с цельюЗ 0 обеспечения эффективной сортировки древесных частиц и повышения производительности, просеивающая поверхность выполнена в виде концентрически расположенных в горизонтальной плоскости бесконечно замкнутых лент, образующих между собой щели, причем каждая лента расположена вертикально и ступенчато по отношению к рядом расположенной ленте, адлина каждой верхней ленты меньше длины каждой нижней ленты.40 Источники информации,принятые во внимание при экспертизе1. Патент ФРГ1705832, кл, В 28 В 1/52,опублик. 1970.2. Авторское свидетельство СССР170875, кл: В 07 В 1/12, 1964 (про 45 тотип).889144 А - А Фиг Назарова Редактор Л. ТюринаЗаказ 10830/16 ВНИИПИ Госу по делам 13035, Москва,Филиал ППП ПатеСоставитель Е. ПанковаТехред А. Бойкас КорректорТираж 656 Подписноедарственного комитета СССРизобретений и открытийЖ - 35, Раущская наб., д. 4/5нт, г. Ужгород, ул. Проектная,
