Система регулирования сопротивления механизированной крепи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

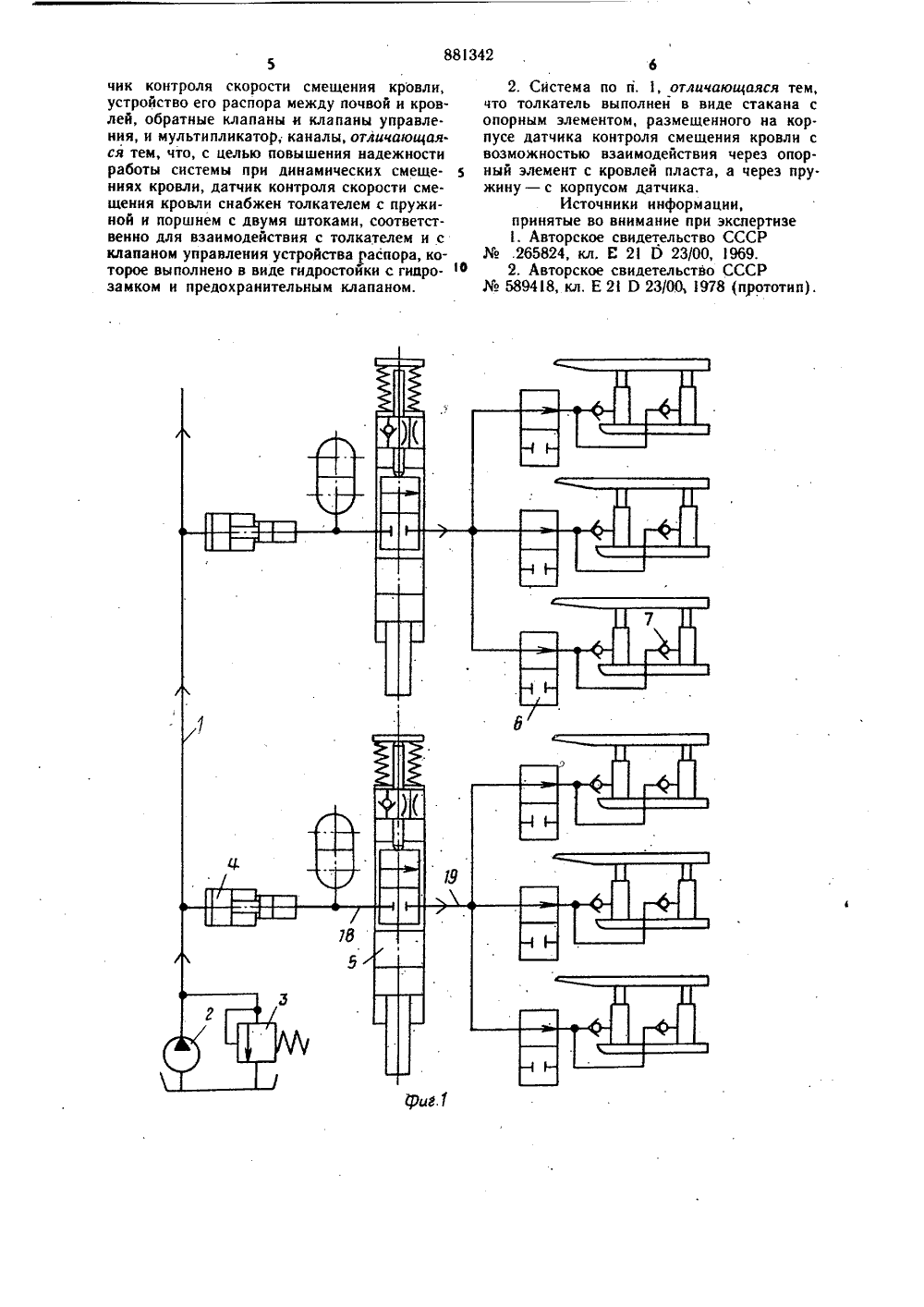

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистическихРеспублик(23) Приоритет -Е 21 О 23/00 Гоеудорственнвк комнтет СССР Опубликовано5.11.8 . Бюллетень42Дата опубликования описания 25.11.81во деном нзобретеннй н открытий(54) СИСТЕМА РЕГУЛИРОВАНИЯ СОПРОТИВЛЕНИЯ МЕХАНИЗИРОВАННОЙ КРЕПИИзобретение относится к горному делу иможет быть использовано при механизированном креплении очистных выработок приразработке пластовых месторождений.Известна система регулирования сопротивления механизированной крепи, включаЮшая гилростойки с предохранительными клапанами постоянной настройки, гидрораспределители (блоки управления), напорную исливную магистрали. Для регулированиясопротивления гидростоек крепи, системаснабжена дополнительным трубопроводом,соединенным через обратный клапан с напорной магистралью и через регулируемыйпереливной клапан со сливной магистралью,причем налклапанные полости предохранительных клапанов гидростоек крепи соединены трубопроводами с этой дополнительной магистралью, к которой для стабилизации давления рабочей жидкости подсоединенгилроаккумулятор ),Однако при таком выполнении гидросистемы крепи максимально возможное давление рабочей жидкости в поршневых полос. 20тях гилрктоек при возлействии на них порол кв 1 влп равно сумме лавлений срабатыввввч в)взюхкппельноио клапана каждой гидростойки и давления срабатывания переливного клапана.Наиболее близкой по технической сущности и достигаемому результату является система регулирования сопротивления механизированных крепей, включающая датчик контроля скорости смещения кровли с устройством его распора между почвой и кров. лей пласта, каналы, обратные клапаны и клапан управления, мультипликатор, повышающии давление рабочей жидкости в поршневых полостях гидростоек крепей: Датчик контроля скорости смещения кровли выполнен в виде гидроцилиндра с поршнем, штоком, обратным клапаном и дросселем, и электроконтактиого манометра, гидравлически соединенного с поршневой полостью датчика скорости смешения кровли и с помощью электрической командной связи с электрогидравлическим клапаном для управления мультипликатором 2 .Основным недостатком данной системы является отсутствие механизма ее взаимолействия с кровлей и почвой очистной выработ. ки, необходимость в лвух вилах энергии - электрической и гилравлической. Это существенно снижает належность ее работы.88Цель изобретения - повышение надежности работы системы при динамическихсмещениях кровли.Поставленная цель достигается тем, чтодатчик контроля скорости смешения кровли снабжен толкателем с пружиной и поршнем с двумя штоками, одним из которых он взаимодействует с толкателем, другим - с клапаном управления устройства распора, выполненного в виде гидростойки с гидрозамком н предохранительным клапаном.Толкатель выполнен в виде стакана с опорным элементом, размещенного на корпусе датчика контроля смещения кровли с возможностью взаимодействия через опорный элемент с кровлей пласта, а через пружину - с корпусом датчика.На фиг. 1 изображена гидросистема регулирования сопротивления механизированной крепи, принципиальная гидрокинематическая схема; на фиг. 2 - датчик контроля скорости смещения кровли с командной связью, гидроклапаном, распорным устройством и толкателем, схематичный продольный разрез.Секции механизированной крепи разделяются на несколько групп, каждая из которых обслуживается одним датчиком контроля скорости смещения кровли и мультипликатором.Гидросистема регулирования скорости смешения кровли содержит напорную магистраль 1, насосную установку 2 с предохранительным клапаном 3, мультипликаторы давления 4, устройства контроля скорости смещения кровли 5, клапан управления 6 и обратные клапаны 7,Устройство контроля скорости смешения кровли 5 содержит распорное устройство, выполненное в виде гндростойки 8 с гидрозамком 9 и предохранительным клапаном 10, датчик контроля скорости смещения кровли, выполненный в виде поршня 11 с обратным клапаном 12, дросселем 3, верхним штоком 4 и нижним штоком 15, выполняющим функции командной связи и взаимодействующим с запорным элементом 16 клапана управления 17, имеющего вход 18 и выход19. В верхней части на корпусе подвижноразмещен толкатель 20, выполненный в виде стакана и взаимодействующий посредством опорного элемента 2 с кровлей пласта, пружины 22 с упором корпуса 23 и днищем с верхним штоком 14 датчика контроля скорости смещения кровли, Пружина 22 деформирована стяжками 24 с усилием, равным уси. лию, развиваемому распорным устройством при максимальном давлении рабочей жидкости в гидросистеме крепи, Предохранительный клапан 10 настроен на давление срабатывания несколько меньшее, чем максимальное давление рабочей жидкости в гидросистеме крепи. Подключение гидро- стойки 8 к гидросистеме крепи условно не по 1342казано. Диаметры штоков 14 и 15 равны, Обе рабочие полости поршня 11 полностью заполнены жидкостью.Автоматическое регулирование сопротивления крепи осуществляется следующим образом.При плавном (монотонном) смещениикровли происходит просадка толкателя 20, который, сжимая пружину 22, превышает давление рабочей жидкости в поршневой полости гидростойки 8 заставляет срабатыватьпредохранительный клапан 10 и устройство контроля скорости смешения кровли 5 плавно проседает, Одновременно толкатель 20 смещает вниз и поршень 11, при этом жидкость из нижней полости через обратный клапан 12 и дроссель 13 перетекает в верх-. 3 нюю полость, а толкатель штока 15 не доходит до запорного элемента 16 клапана управления 17. При проседании устройства 5 жидкость из верхней полости через дроссель 13 перетекает в нижнюю полость.При превышении скорости опусканиякровли свыше заданной величины, толка- тель 20 резко смещается внизпредохранительный клапан 1 О не успевает стравить рабочую жидкость из поршневой полости гидростойки 8, пружина 22 сжимается, поршень 2311 резко смешается вниз и толкателем штока 15 открывает запорный элемент б клапана управления 17. При этом устройство 5 опускается вниз со скоростью, обусловленной пропускной способностью предохранительного клапана 1 О. а поршень 11 поднимается вверх относительно устройства 5 со скоростью дросселя 13, при этом опускание устройства 5 происходит быстрее подъема поршня 11. До тех пор, пока запорный эле.мент 6 клапана управления 7 открыт, рабочая жидкость от мультипликатора давления 4 по трубопроводам 18 и 19 и через клапаны управления 6 и обратные клапаныпоступает в поршневые полости гидростоек группы секций крепи под давлением, приблизительно равным давлению рабочего сопротив 4 ф ления гидростоек.В случае повторных просадок кровли автоматическое регулирование рабочего сопротивления гидростоек повторяется. Причем автоматическое регулирование происходит фф только в тех группах секций крепи, на ко.торце воздействует динамическое смещение кровли.Применение предложенной конструкциипозволяет повысить эффективность работы гидравлических крепей механизированных комплексов и агрегатов в сложных горногеологических условиях за счет увеличения надежности их работы. формула изобретения л 1. Система регулирования сопротивления механизированной крепи, включающая дат881342 чик контроля скорости смещения кровли, устройство его распора между почвой и кровлей, обратные клапаны и клапаны управления, и мультипликатор, каналы, отличающаяся тем, что, с целью повышения надежности работы системы при динамических смещениях кровли, датчик контроля скорости смещения кровли снабжен толкателем с пружиной и поршнем с двумя штоками, соответственно для взаимодействия с толкателем и с клапаном управления устройства распора, которое выполнено в виде гидростойки с гидро- В замком и предохранительным клапаном. 62. Система по п. 1, отличающаяся тем,что толкатель выполнен в виде стакана сопорным элементом, размещенного на корпусе датчика контроля смещения кровли свозможностью взаимодействия через опорный элемент с кровлей пласта, а через пру.жину - с корпусом датчика.Источники информации,принятые во внимание при экспертизеРедактор Т. ПарфеноваЗаказ 9904/53 СоставнтелТехрел А.Тираж 630 В. Понойкас арена Кор 1 н к гор А Фп 1 н нп 11 одпнгннго комн т нй и от аущскаи город, у Государственно лам изобретен ква, Ж - 35, Р Патентэ, г. Уж та ( (з.1рн 1 нЯна 6, д 4/511 рфн кзнвн,
СмотретьЗаявка
2866729, 08.01.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ УГОЛЬНЫЙ ИНСТИТУТ
МОСУНОВ ЮРИЙ ЯКОВЛЕВИЧ, ЖУРАВЛЕВ РОСТИСЛАВ ПЕТРОВИЧ, КОРШУНОВ АНАТОЛИЙ НИКОЛАЕВИЧ, ФЕДОРОВ ЛЕОНИД ИОСИФОВИЧ, БАРИНОВ ВЛАДИМИР СТЕПАНОВИЧ, КОЖУХОВ ЛЕОНИД ФЕДОРОВИЧ, ФЕДОРОВ НИКОЛАЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: E21D 23/00
Метки: крепи, механизированной, сопротивления
Опубликовано: 15.11.1981
