Способ обработки деталей типа колец подшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

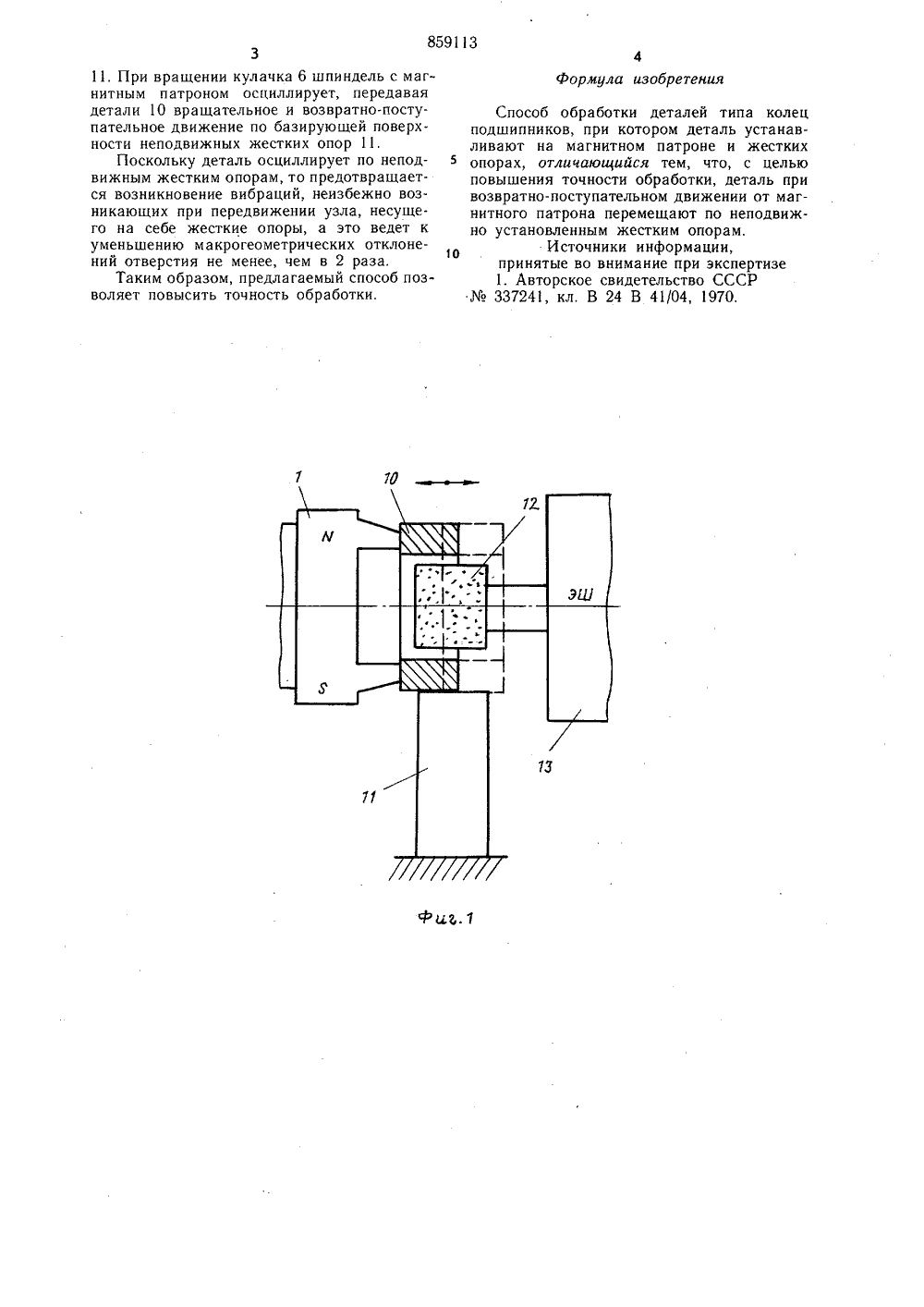

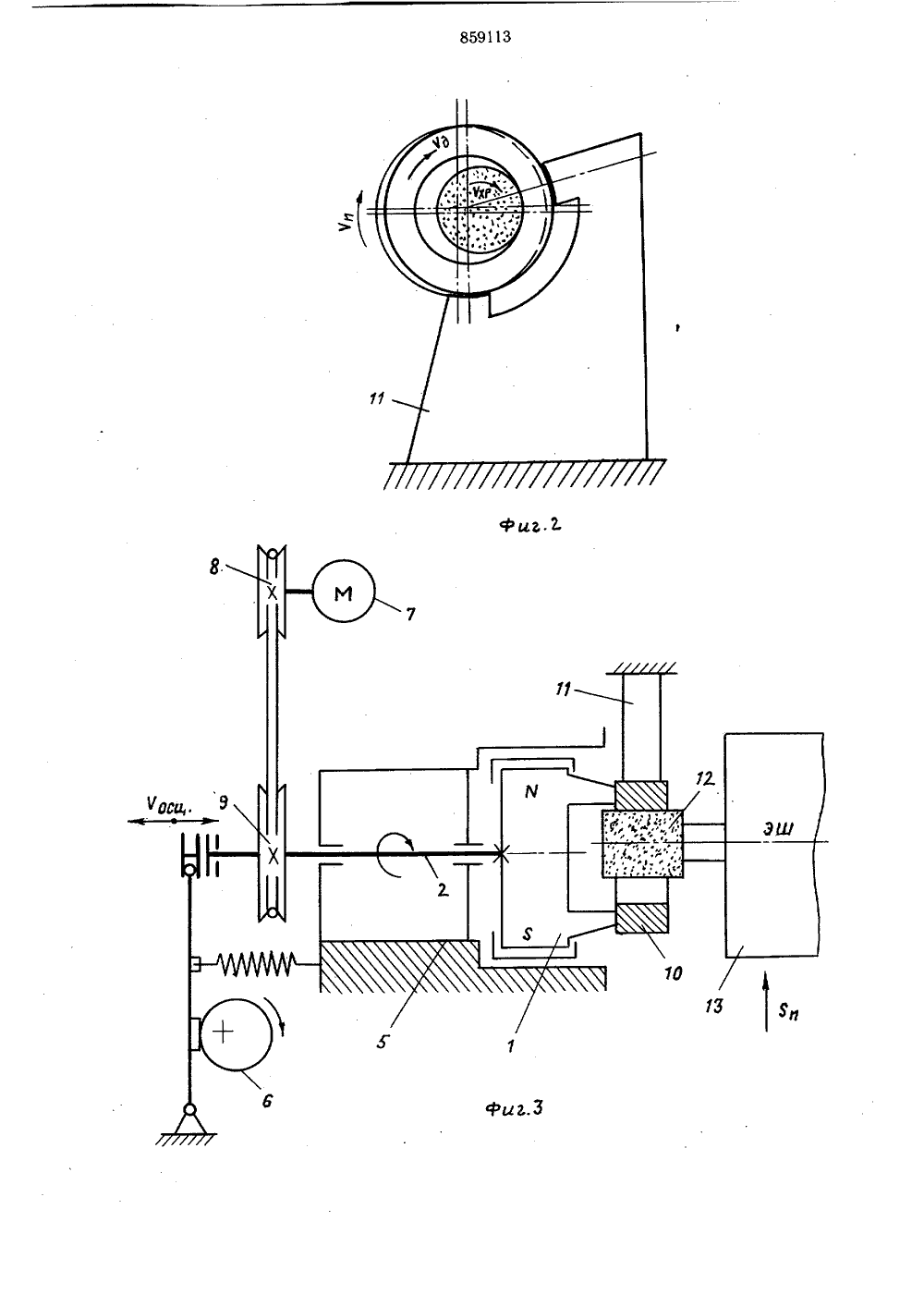

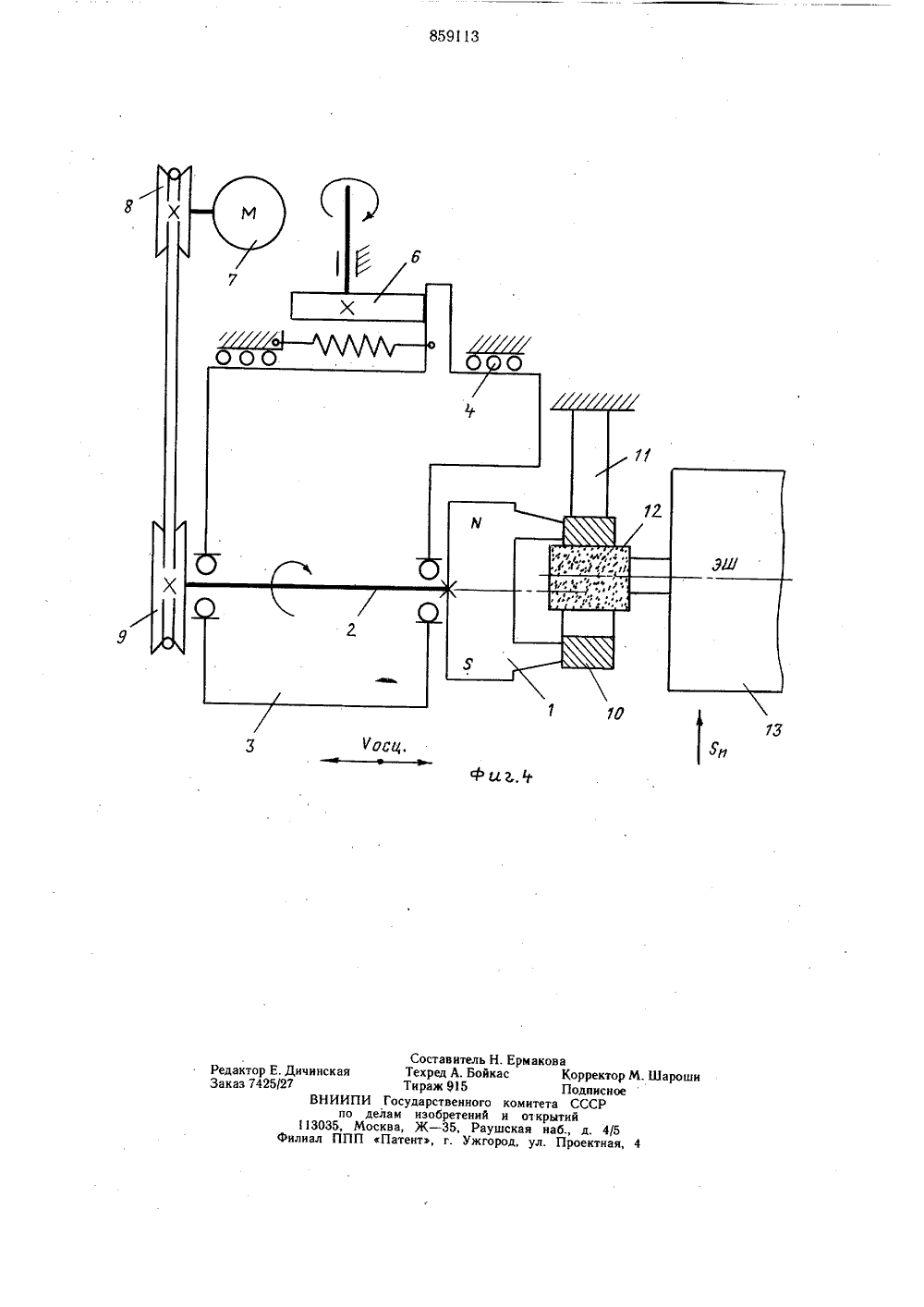

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалнстнческикРеспублик(54) СПОСОБ ОБРАБОТКИ ДЕТАЛЕЙ ТИПА КОЛЕЦ ПОДШИПНИКОВИзобретение относится к бесцентровому шлифованию на жестких опорах внутренних цилиндрических поверхностей колец подшипников с осцилляцией изделия в процессе шлифования и может быть использовано по прямому назначению в подшипниковой промышленности при шлифовании отверстий колец подшипников.Известен способ обработки, при котором деталь устанавливается на магнитном патроне и на жестких опорах 1.Недостатком известного способа является низкая точность обработки.Цель изобретения - повышение точности обработки. Указанная цель достигается тем, что деталь при возвратнО-поступательном движении от магнитного патрона перемещают по неподвижно установленным жестким опорам.На фиг. 1 изображена схема устройства для осуществления предлагаемого способа; на фиг. 2 - то же, вид сбок,; на фиг. 3 - то же, с креплением патрона на осциллирующую бабку изделия; на фиг. 4 - то же, с креплением патрона на корпусе. 2Устройство для осуществления способаобработки деталей типа колец подшипников содержит магнитный патрон 1, закрепленный на шпинделе 2, который размещен в бабке изделия 3 (фиг. 3), установленной на направляющих 4, или непосредственно в корпусе 5 (фиг. 3), который выполняет роль направляющих.Шпиндель 2 осциллирует от кулачка 6.Вращение на шпиндель 2 и магнитный патрон 1 передается приводом 7 посредством ременной передачи через шкивы 8 и 9. Обрабатываемая деталь 10 устанавливается на жесткие опоры 11, которые закреплены неподвижно на станине станка с некоторым эксцентриситетом по отношению к оси вращения шпинделя 2 станка. Шлифовальный круг 12 вращается от электродвигателя 13 и имеет радиальную подачу в процессе шлифования.Способ осуществляется следующим образом.Включается привод 7 и передает вращение шпинделю 2 и магнитному патрону 1.20 Обрабатываемую деталь 10 ставят на жесткие опоры 11 и она одновременно своим торцом притягивается к торцу магнитного патрона 1 и прижимается к жестким опорам859113 Формула изобретения УО 11. При вращении кулачка 6 шпиндель с магнитным патроном осциллирует, передавая детали 10 вращательное и возвратно-поступательное движение по базирующей поверхности неподвижных жестких опор 11.Поскольку деталь осциллирует по неподвижным жестким опорам, то предотвращается возникновение вибраций, неизбежно возникающих при передвижении узла, несущего на себе жесткие опоры, а это ведет к уменьшению макрогеометрических отклонений отверстия не менее, чем в 2 раза.Таким образом, предлагаемый способ позволяет повысить точность обработки. Способ обработки деталей типа колец подшипников, при котором деталь устанавливают на магнитном патроне и жестких опорах, отличающийся тем, что, с целью повышения точности обработки, деталь при возвратно-поступательном движении от магнитного патрона перемещают по неподвижно установленным жестким опорам.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР337241, кл. В 24 В 41/04, 1970.Сост Техр Тираж сударсизоб , ж - тент,ь Н, Ермакойкас авител едА, Б915твенно ретен 35, Р г. У ВНИИПИ Гопо делам 13035, Москва илиал ППП Па Редактор Е. ДнчинскаяЗаказ 7425/27 го ком ите ий и откр аушская н жгород, ул. ваКорректорПодписноета СССРытийаб., д. 4/5Проектная Шарош
СмотретьЗаявка
2445946, 19.01.1977
заявители
ЛУШИН АЛЕКСАНДР ПЕТРОВИЧ, ФИШБЕЙН ЕФИМ ИСААКОВИЧ
МПК / Метки
МПК: B24B 1/00
Метки: колец, подшипников, типа
Опубликовано: 30.08.1981
