Устройство для формирования импульсов по перепадам потенциалов

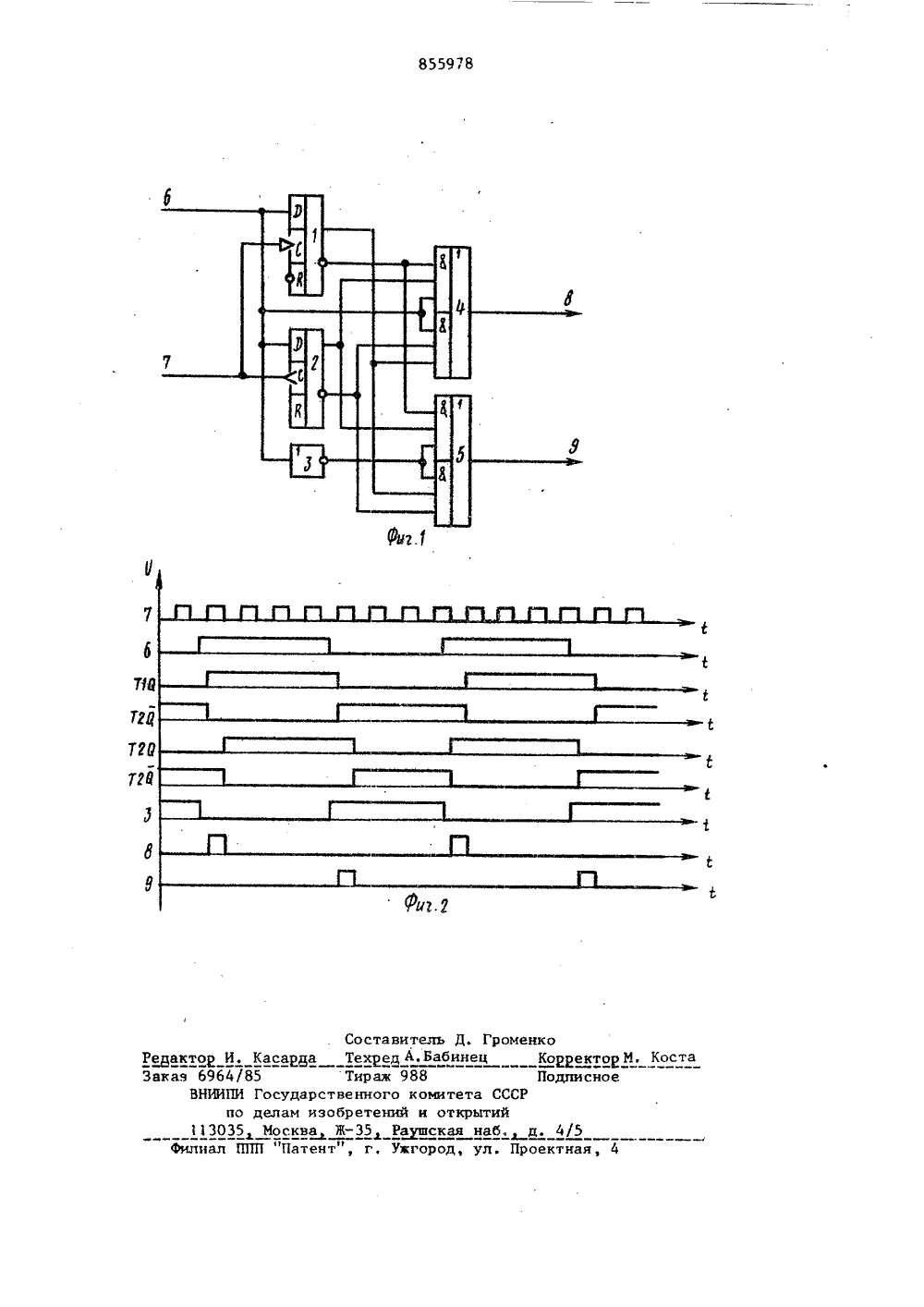

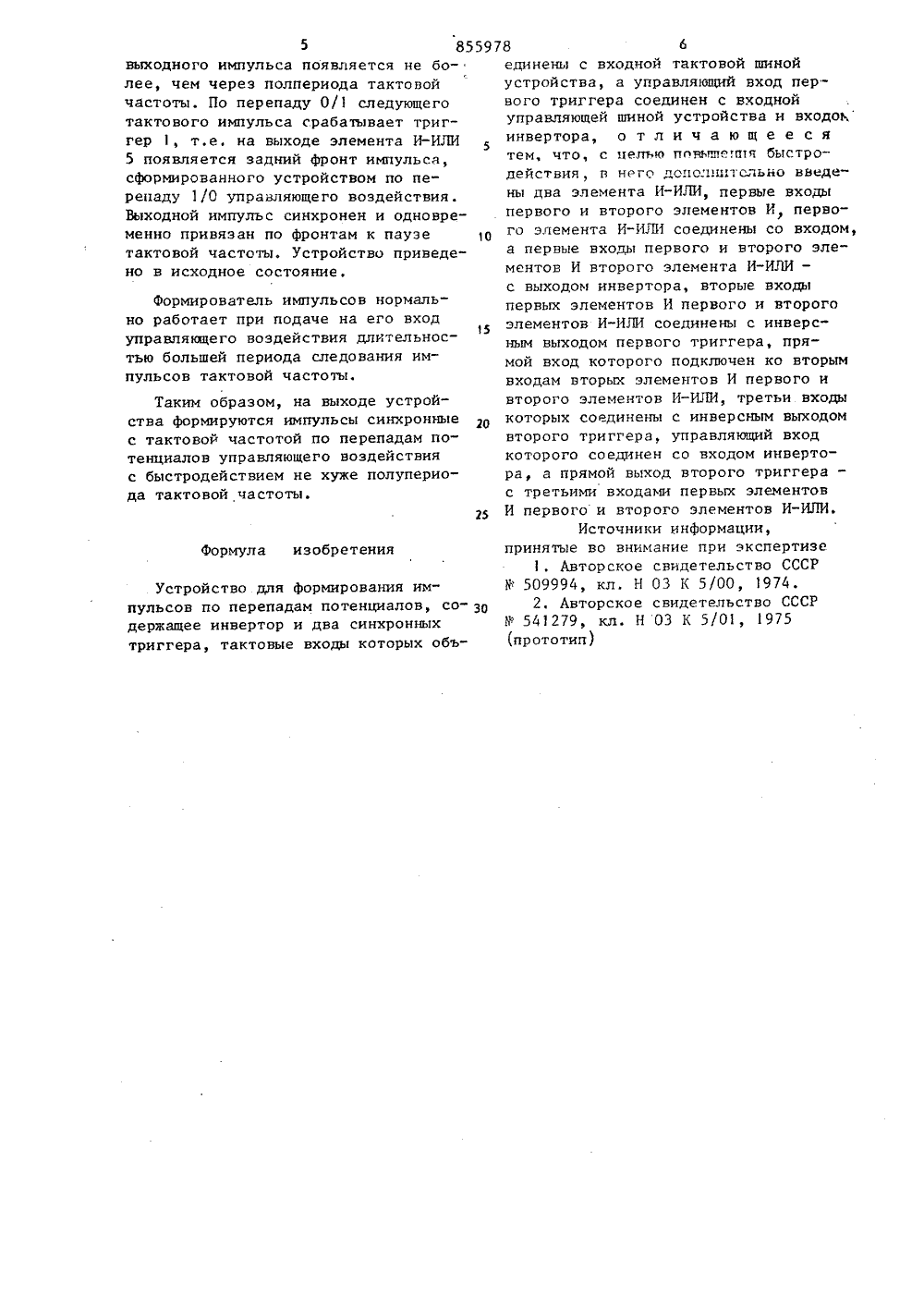

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоцкаписткческихРеспубпнк пи 855978(22)Заявлено 02,1 1.79 (21) 2837319 /1 8-21с присоединением заявки ЛЪ -(51)М, Кл, Н 03 К 5./135 Тоеударотаеиный комитет СССР но делам изобретений н открытий(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИМПУЛЬСОВ ПО ПЕРЕПАДАМ ПОТЕНЦИАЛОВИзобретение относится к электронике, в частности к электронным цифровым устройствам и может быть использовано для формирования импульсных сигналов.Известен формирователь импульсов, содержащий два инвертора, три триггера и шесть элементов И 111.Недостаток этого формирователя - низкое быстродействие устройства, величина которого равна периоду такто вой частоты.Наиболее близким по технической сущности и достигаемому результату кпредлагаемому является формировательимпульсов, содержащий три триггера,инвертор, элемент ИЛИ и два элементаИ. Устройство формирует на своих выходах импульсы синхронные с импульсами тактовой последовательности по перепадам потенциала управляющего воз-.действия. Быстродействие формирователя импульсов не хуже одного периода тактовой частоты 2 1. Недостаток такого формирователя - низкое быстродействие.Цель изобретения - повышение быстродействия формирователя импульсов по перепадам улравляющего напряжения.Поставленная цель достигается тем, что в устройство для формирования импульсов по перепадам потенциалов, содержащее инвертор и два синхронных триггера, тактовые входы которых объединены с входной тактовой шиной устройства, а управляющий вход первого триггера соединен с входной управляющей шиной устройства и входом инвертора, дополнительно введены два элемента И-ИЛИ, причем первые входы первого и второго элементов И первого элемента И-ИЛИ соединены со входом, а первые входы первого и второго элементов И второго элемента И-ИЛИ - с выходом инвертора, вторые входы первьм элементов И первого и второго элементов И-ИЛИ соединены с инверс 3 8559ным выходом первого триггера, прямойвход которого подключен ко вторымвходам вторых элементов И первогои второго элементов И-ИЛИ, третьивходы которых соединены с инверснымвыходом второго триггера, управляю -5щий вход которого соединен со входоминвертора, а прямой выход второготриггера - с третьими входами первыхэлементов И первого и второго эле 10ментов И-ИЛИ.На фиг. 1 представлена функциональная схема устройства; на фиг, 2временные диаграммы его работы,Устройство формирования импульсовпо перепадам потенциалов содержиттриггеры Д-типа 1 и 2, инвертор 3,элементы И-ИЛИ 4 и 5, входную шину 6управляющего воздействия, входную шину7 тактовых импульсов и выходные шиныЯи 9,Следует отметить, что в данном устройстве 0-триггер 2, срабатывающий поперепаду 1/О, выполнен по схеме. трех85-триггеров на шести элементах ИЛИ-НЕ 25а триггер 1, срабатывающий по перепадуО/1 - на шести элементах И-НЕ.Устройство работает следующим образом.В исходном состоянии оба 0-тригге- ЭОра 1 и 2 установлены в нулевое положение, когда на инверсных выходах обоихтриггеров присутствуют единичные потенциалы. При этом на соответствующихвходах устройства отсутствует управ- З 5ляющее воздействие и присутствуют импульсы тактовой частоты. При появлении перепада О/1 напряжения управляющего воздействия в паузе между импульсами тактовой частоты первым срабатывает 0-триггер 1, Это обеспечивает появление единичного потенциала на его прямом выходе, следовательно, открывание второго элемента И логическа-,15 го элемента И-ИЛИ 4, Таким образом, на выходе формирователя шина 8) передний фронт выходного импульса появляется не более, чем через полпериода тактовой частоты. По перепаду 1/О им" пульса тактовой частоты срабатывает триггер 2, т,е. на выходе элелента И-ИЛИ 4 появляется задний фронт импульса, сформированного устройством по перепаду О/1 управляющего воздействия. Выходной импульс синхронен с импульсом тактовой частоты и одновременно привязан по фронтам. До прихода перепада 1/О управляющего воз 78 фдействия новых импульсов на выходах устройства формироваться не будет.При появлении перепада 1/О напряжения управляющего воздействия в паузе между импульсами тактовой частоты первым срабатывает 0-триггер 1. Это обеспечивает появление единичного потенциала на его инверсном выходе и, следовательно, открывание первого элемента и логического элемента И-ИЛИ 5, Таким образом, на выходе формирователя (шина 8) передний фронт выходного импульса появляется не более, чем через полпериода тактовой частоты, По перепаду 1/О импульса тактовой частоты срабатывает триггер 2, т,е. на выходе элемента И-ИЛИ 5 появляется задний фронт импульса, сформированного устройством по перепаду 1/О управляющего воздействия. Выходной импульс синхронен и одновременно привязан по фронтам с импульсом тактовой частоты. Устройство приведено в исходное состояние.При появлении перепада О/1 напряжения управляющего воздействия в момент наличия импульса тактовой частоты на шине 7 первым срабатывает 0 в триггер 2. Это обеспечивает появление единичного потенциала на его инверсном выходе и, следовательно, открывание второго элемента И логического элемента И-ИЛИ 4, Таким образом, на выходе формирователя передний фронт выходного импульса появляется не более, чем через полпериода тактовой частоты. По перепаду О/1 следующего тактового импульса срабатывает триггер 1, т,е. на выходе элемента И-ИЛИ4 появляется задний фронт импульса,сформированного устройством по перепаду О/1 управляющего воздействия,выходной импульс синхронен, и одновременно привязан по фронтам к паузетактовой частоты, До прихода перепада 1/О управляющего воздействия новыхимпульсов на выходах устройства формироваться не будет. При появлении перепада. 1/О напряжения управляющего воздействия в момент наличия импульса тактовой частоты первым срабатывает 0-триггер 2. Это обеспечивает появление единичного потенциала на его инверсном выходе и, следовательно, открывание второго элемента И логического элемента И-ИЛИ 5, Таким образом, на выходе формирователя передний фронт5 8559 выходного импульса появляется не более, чем через полпериода тактовой частоты. По перепаду О/1 следующего тактового импульса срабатывает триггер 1, т.е, на выходе элемента И-ИЛИ 5 появляется задний фронт импульса, сформированного устройством по перепаду 1/О управляющего воздействия. Выходной импульс синхронен и одновременно привязан по фронтам к паузе О тактовой частоты. Устройство приведено в исходное состояние.Формирователь импульсов нормально работает при подаче на его вход управляющего воздействия длительнос 15 тью большей периода следования импульсов тактовой частоты.Таким образом, на выходе устройства формируются импульсы синхронные с тактовой частотой по перепадам потенциалов управляющего воздействия с быстродействием не хуже полупериода тактовой частоты,Формула изобретенияУстройство для формирования им"пульсов по перепадам потенциалов, со- Здержащее инвертор и два синхронныхтриггера, тактовые входы которых объ 78 бединены с входной тактовой шинойустройства, а управляющий вход первого триггера соединен с входнойуправляющей шиной устройства и входокинвертора, о т л и ч а ю щ е е с ятем, что, с цегпю помысле,пя быстродействия, в него дополш:тсльно введены два элемента И-ИЛИ, первые входыпервого и второго элементов И первого элемента И-ИЛИ соединены со входом,а первые входы первого и второго элементов И второго элемента И-ИЛИ -с выходом инвертора, вторые входыпервых элементов И первого и второгоэлементов И-ИЛИ соединены с инверс"ным выходом первого триггера, прямой вход которого подключен ко вторымвходам вторых элементов И первого ивторого элементов И-ИЛИ, третьи входыкоторых соединены с инверсным выходомвторого триггера, управляющий входкоторого соединен со входом инвертора, а прямой выход второго триггера -с третьими входами первых элементовИ первого и второго элементов И-ИЛИ.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР509994, кл. Н 03 К 5/00, 1974.2. Авторское свидетельство СССРР 541279, кл. Н 03 К 5/О 1, 975855978 РевактЗаказВ К Филна П ТК тга 720 64/85ИИПИ Госпо дел035 д Мо Составитель Д. Гроона Техоед А, БабинецТираж 988дарственного комитета СССРм изобретений и открытийква Жд Раушская наб, д. 4/5 менко Корректор М, Кос Подписное т", г, Ужгород, ул. Проектная
