Генератор импульсов дляэлектроэрозионного диспергирования металлов

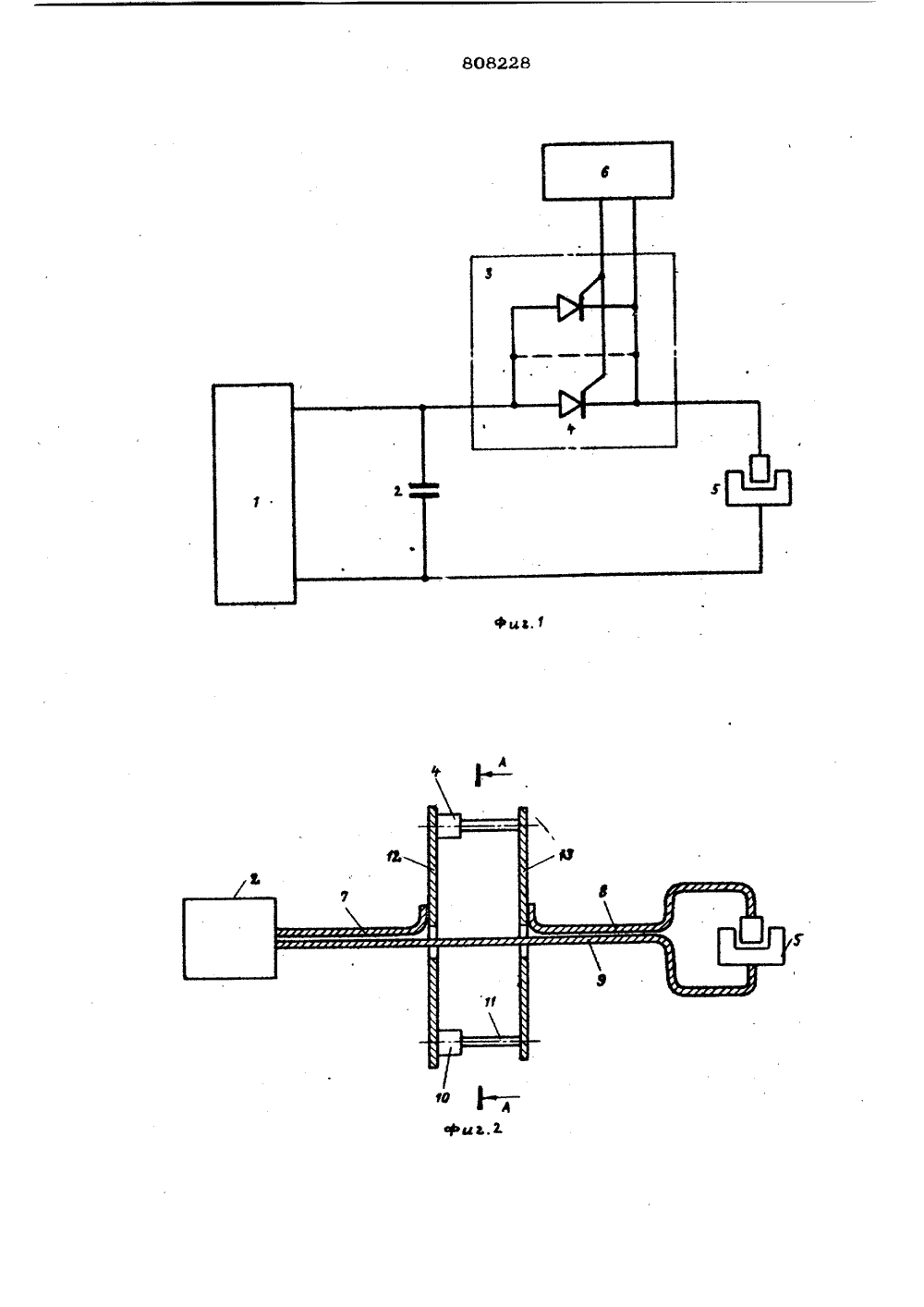

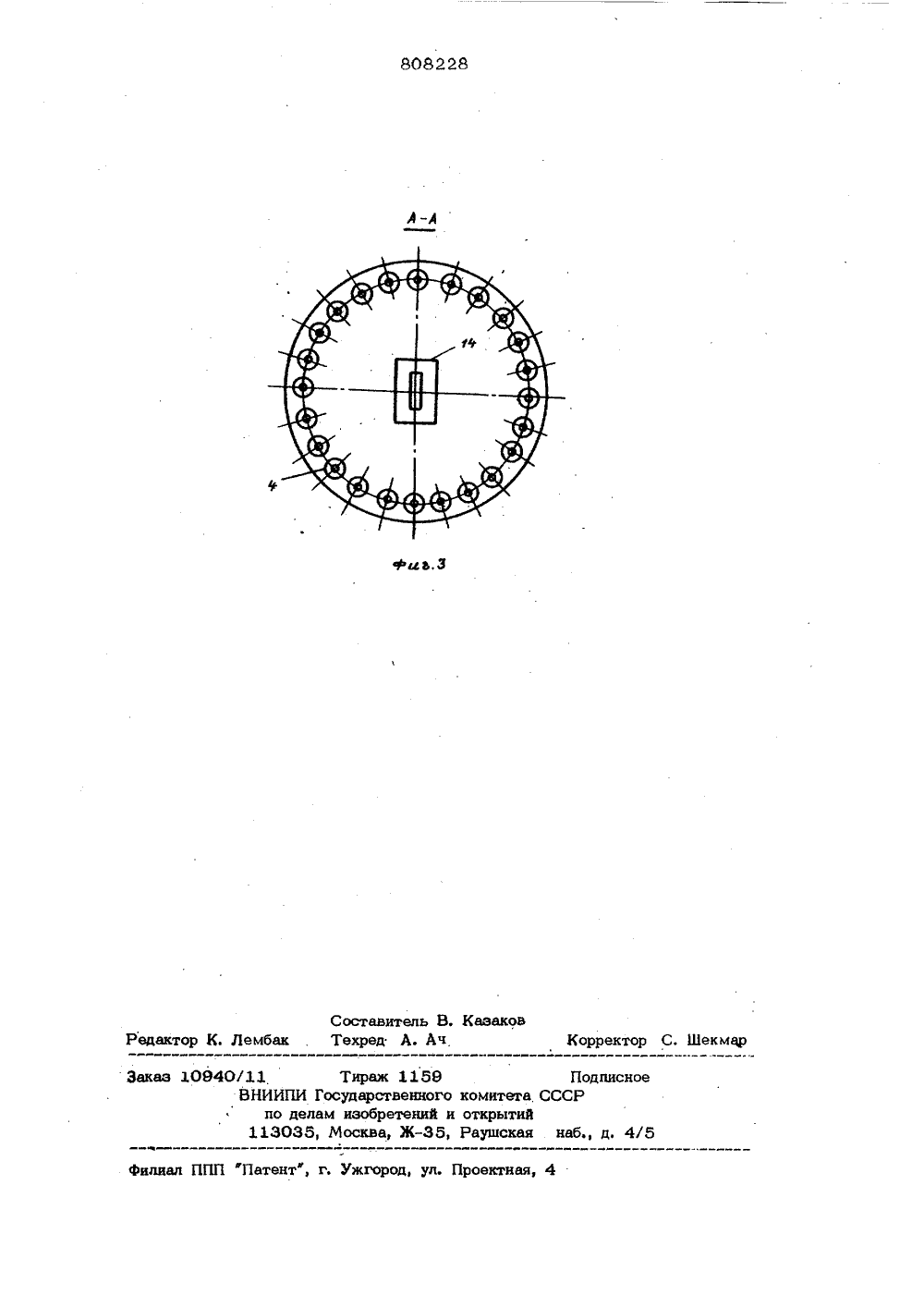

О П И С А Н И Е (и 808228ИЗОБРЕТЕН ИЯ Союз СоветскинСоциалистическиеРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(61) Дополнительное к авт, саид-ву3 (22) Заявлено 19.03.79 (21) 2741404/18-21 (51) М, Кл. В 23 Р 1/02 с присоединением заявки йй 3 Ъеударстаеннмй кемнтет СССР лв делам нзебретеннй н открытий. 048; 4.06 (088. 8) Дата опубликования описания 08.03.81(54) ГЕНЕРА ЕКТРОЗРСОИОННОГЕТАЛЛОВ Изобретение относится к электрофизическим методам обработки, преимущественно к электроэрозионным диспергированиям металлов.Известны генераторы импульсов для электроэрозионной обработки металлов с емкостным накопителем, разряд которого иа эрозионную нагрузку осуществляется коммутирующим ключом 1,11.Однако в этом генераторе низкий10 КПД из-аа значительной индуктивности проводников.Наиболее близким техническим решескием к предлагаемому является генератор для электроэрозионного диспергирования металлов, с рабочим контуром, состоящим из последовательно включенных емкостного накопителя, коммутирующего ключа и эрозионной нагрузки, соединенных тремя бифилярно проложенными шинами 12).Недостатком этого генератора является то, что конструкция контура не обладает минимальной распрсделенной индуктивностью при заданном числе элементов коммутирующего ключа, без применения специального выравнивания они имеютразличные режимы нагрузки по току.Наличи е паразитной распределенной индуктивности в рабочем контуре обуславливает колебательный режим разрядаемкостного накопителя на эрозионнуюнагрузку, что снижает КПД работы контура вследствие того, что часть запасенной энергии не выделяется на нагрузкеи остается в емкостном накопителе.Кроме того, величина индуктивюстиограничивает крутизну фронта рабочихимпульсов, затягивает время разрядаемкостного накопителя, снижая частотуследования импульсов, что определяетпри заданной энергии, импульса среднююмощность генератора. Вследствие одностороннего несимметричного распспожениякоммутирующего ключа относительно шинрабочего контура их отдельные параллельные ветви имеют разное индуктивное сопротивление, что обуславливаетпри полной загрузке по мощности необходимость включения дополнительных токовыравниваюших устройств. В случае использования в этих целях резисторов снижается КГЩ генератора, в случае использования индуктивных выравнивателей тока растет общая индуктивность рабочего контура.Целы изобретения - уменьШение распределенной индуктивности рабочего контура, увеличение мощности и КПД генератора.Поставленнаяцель достигается тем, что известный коммутирующий ключ генератора, выполнен в виде блока параллельно соединенных тиристоров, располо женных равномерно по окружности, ось которой совпадает с продольной осью токопровода, а их аноды и катоды смонтировайы на сплошных проводящих дисках, имеющих в центре отверстия для ШИНЫНа фиг 1 изображена йринципиаль ная схема генератора; на фиг. 2 - рабочий контур; на фнг. 3 - разрез А-А.Генератор состоит из зарядного блока 1 рабочего контура, состоящего из емкостного накопителя 2, последовательно включенного коммутирующего ключа З состоящего из параллельно включенных тиристоров 4, эрозионной нагрузки 5 и блока 6 управления.Тиристоры 4 коммутирующего ключа 3 расположены равномерно по окружности, ось которой совпадает с продольной осью токоведущих шин 7, 8, и 9, аноды 10 и катоды 11 тиристоров 4 крепятся на алюминиевых или медных листах 12 и 13 в форме дисков, имеющих в центре прямоуголЬные отверстия 14 для токоведущей шины 9 (фит; 2), токо- ведущая шина 7 соединяет емкостный накопитель 2 с диском 12, диск 13 соединен с эрозионной нагрузкой 5 шиной 8, шина 9, соединяющая эрозионную нагрузку о с емкостным накопителем 2, проходит через отверстия 14 в дисках 12 и 13. Таким образом, шины 7, 8 и ,9 на всем протяжении рабочего контура выполненыбифилярнои тиристоры 4 коммутирующего ключа 3 расположены симметрично относительно продольной оси токоведуших шин 7, 8 и 9.Генератор импульсов для электроэрозионного дисцергирования металлов рабата т следующим Образом.510 15 20 25 30 35 40 45 50 55 Зарядный блок 1 осуществляет периодический заряд емкостного накопителя 2, разряд которого осуществляется через коммутирующий ключ 3 на эрозионную нагрузку 5, включение тиристоров 4 ком-. мутирующего ключа 3 осуществляется блоком 6 управления. Благодаря симметричному расположению тиристоров 4 коммутирующего ключа 3 индуктивные сопротивления всех параллельных ветвей тиристоров 4 равны между собой, что обуславливает симметричное токораспределение по ветвям. Предлагаемая конструкция рабочего контура имеет минимальную распределен- нуй индуктивность 50-200 нГ, которая позволяет настроить его в апериодический режим разряда, характеризующийся высоким КПД использования энергии емкостного накопителя. За счет малой длительнссти, большой крутизны фронта рабочего импульса и большой амплитуды тока разряда емкостного накопителя через малойндуктивный коммутирующий ключ возможно получить особо мелкие дисрерсии и осуществляеть диспергироваиие металлов, не покрывающихся входе, эрозии защитной пленкой окиси, гидроокиси и т.п. формула изобретения Генератор импульсов для электроэрозионного диспергирования металлов срабочим контуром, состоящим из последовательно включенных емкостного накопителя, коммутирующего ключа, и эрозионной нагрузки, соединенных тремя бифилярно проложенными шинами, о т л и -ч а ю щ и й с я тем, что с целью уменьщения распределенной индуктивности рабочего контура, увеличения мощности иКПД генератора, параллельно соединенные тиристоры коммутирующего ключарасположены равномерно по окружности,ось которой совпадает с продольной осьютокопровода, а их аноды и катоды смонтированы на сплошных проводящих дисках,имеющих в центре отверстия для шины.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРй 623689, кл. В 23 Р 1/02, 1977.2, Авторское свидетельство СССРЖ 403523, кл, В 23 Р 1/02, 1974.808228 иа,З КазаковКорректор С. Шек мер СоставительТехред А. актор К. ак аказ 10940/11 Тираж 1169 ВНИИПИ Государственного комитета С по делам изобретений и открытий 113035 Москва, Ж, Раушская
