Параллельно-последовательский пре-образователь напряжения b код

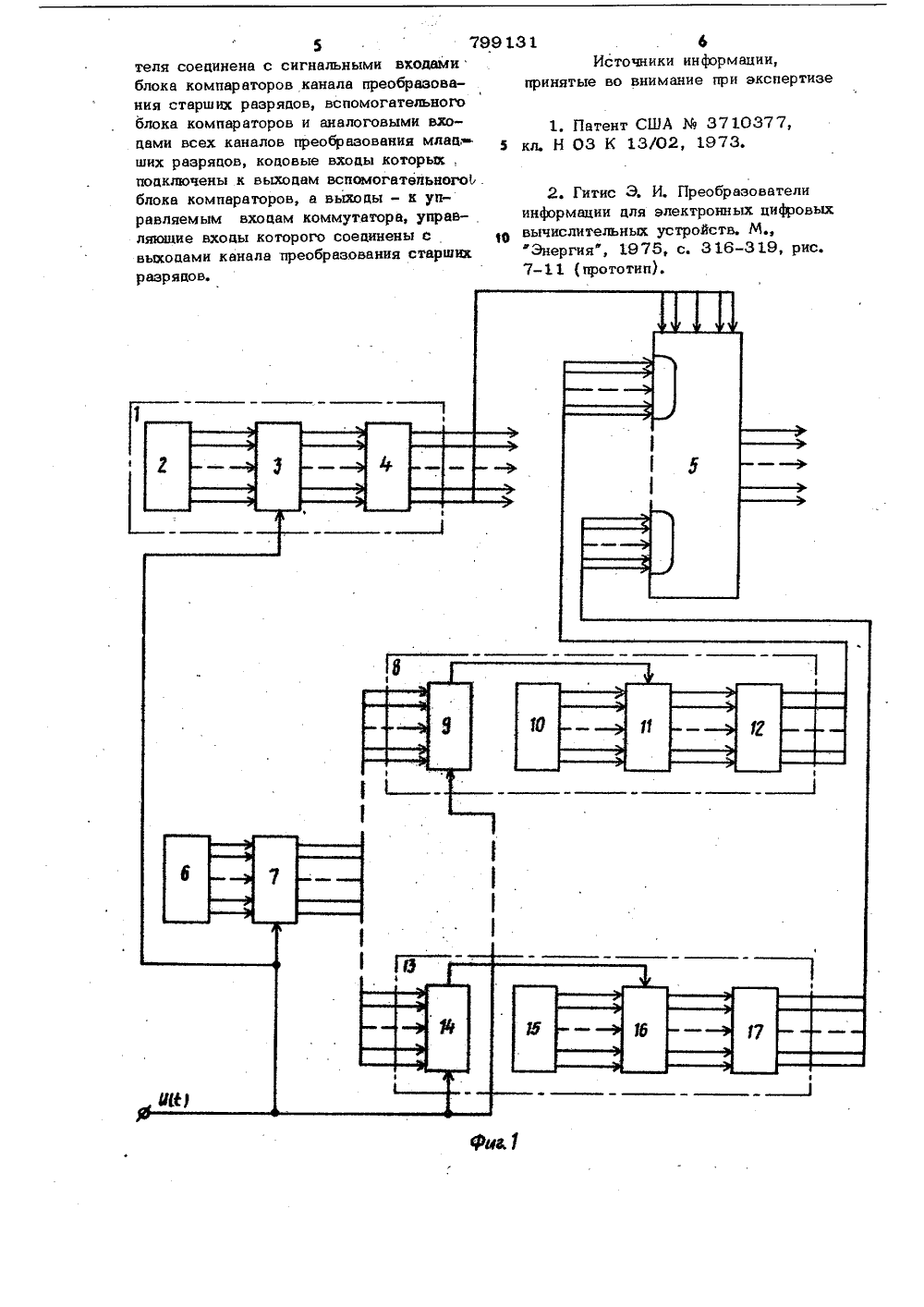

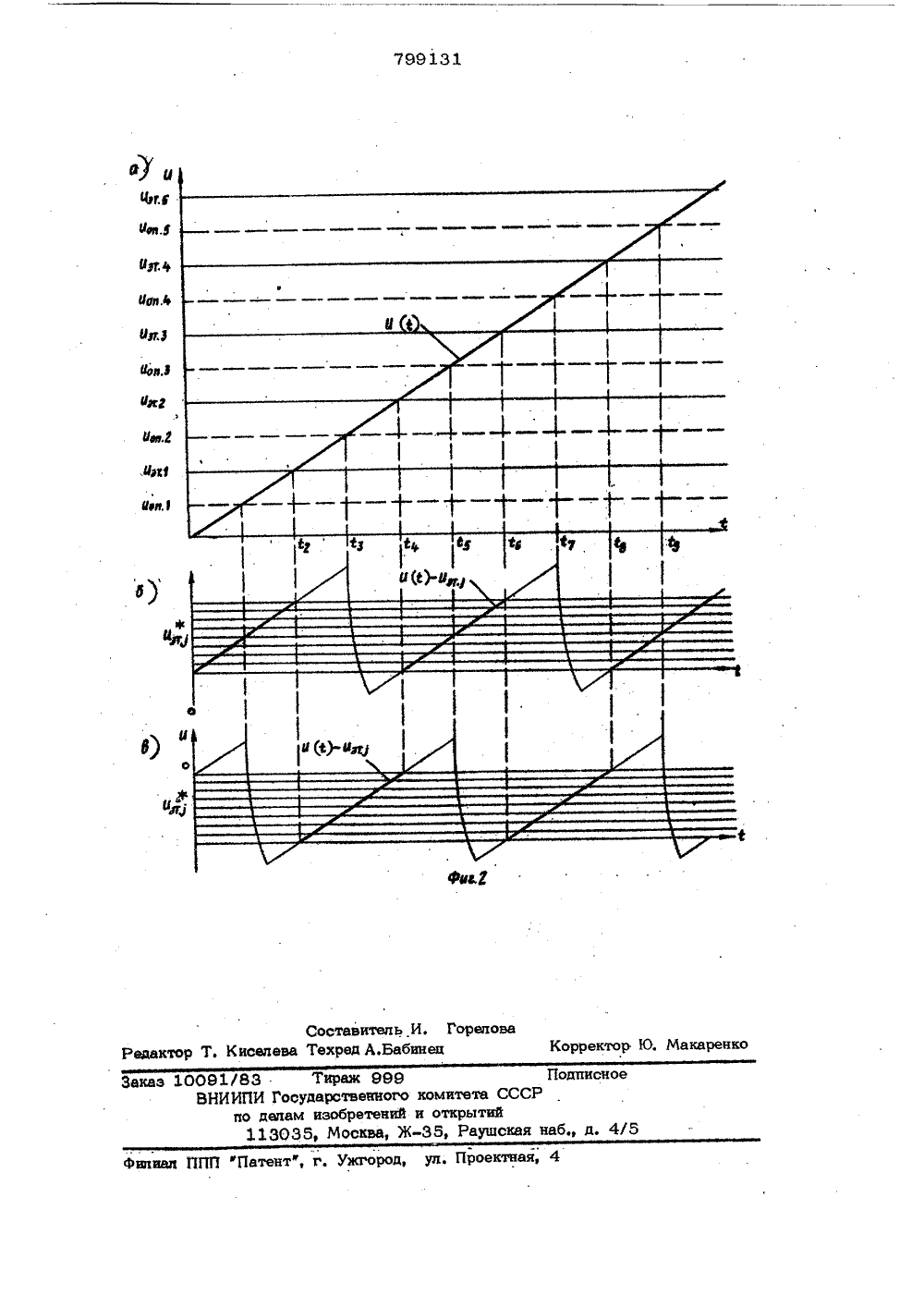

3 7991 могательный источник опорных напряжений с блоком компараторов,дополнительные каналы преобразования младших разрядов и: цифровой коммутатор каналов, причем входная клемма преобразователя соединена с сигнальными входами блока компараторов канала преобразования старших разрядов, вспомогательного блока. компараторов и аналоговы - ми входами всех каналов преобразования младших разрядов, кодовые входы которых подключены к выходам вспомогательного блока компараторов, а выходы - к управляемым входам коммутатора, управ., ляющие входы которого соединены с выхо цамн канала преобразования старших разрядов.На фиг. 1 показана функциональная блоксхема параллельно-последовательного преобразователя напрюкения в коц, на фиг. 2 проиллюстрирован процесс кодирования линейно-нарастающего напряжения при иепользованин двух каналов преобразования младших разрядов.Устройство содержит канал 1 преобразования старших разрядов, сотоаций нз последовательно соединенных источника 2 эталонных напряжений,.блока Э компаратора и шифратора 4, шина старших разрядов которого подключена к цифровому коммутатору 5 каналов, вспомогательный источник 6 опорных напряжений, подключенный к блоку 7 компараторов, выходы которого соединены с каналом 8 преобразования младших разрядов,ЗЗ состоящим иэ формирователя 9 разностного сигнала и последовательно соединенных источника 10 эталонных напряжений, блока 11 компараторов и шифратора 12, причем выход формирователя 8 соединен со вторым входом блока 11 компараторов, 4 й Выходы блока 7 компараторов подключены также к вспомогательному каналу 13 преобразования млацших разрядов, содержащих аналоговые блоки: формирователь 144% разностного сигнала, источник 15 эталонных напряжений, блок 16 компараторов и шифратор 17, соединенных также, как в канале 8. Блоки 3 и 7 компараторов и формиро- йй ватели 8 и 14 подключены к входнойклемме преобразователя. Выходы шифаторов 12 и 17 подключены ко входам коммутатора 5 каналов, выход когорого является выхоцом устройсгва.Устройство работает следующим образом.Преобразуемое напряжение 0 поступает на блок 3 компараторов канала 31 41, гце сравнивается с набором эталонных напряжений Оэстаршей группы(фиг. 2 а). По состоянию компараторов в шифраторе 4 формируется коц старших разрядов. Одновременно напряжение О поступает на блок 7 компараторов, гце сравнивается с опорными напряжениями О (фнр. 2 а). По состоянию компараторов формируются разностные напряжения 01) - От 3 для каждого канала преобразования младших разрядов. РЬэностные напряжения (фиг. 2 б, в) через формирователи 9 и 14 поступают на блоки 11 и 16 компараторов, гце сравниваются с эталонными напряжениями О3 сформированными источниками 10 и 15 эталонных напряжений. По состоянию компараторов шифраторами 12 и 17 в каждом канале формируется код младших разрядов.. Но достоверным этот код будет лищь в канале, где разностное напрюкение в этот момент не выходит иэ зоны эталонных напряжений (толстые лннни на фиг. 2 б). Поэтому коц младших разрядов на выход устройства поступает иэ различных каналов. Повцаочение канала цля съема кода осуществляется компаратором 5 в соответствии с кодами, поступающими с шнфратора 4.Введение нескольких каналов преобразования младшнх разрядов и организацня поочередной работы каналов позволяют исключить влияние длительности переходных процессов на скорость преобразования и тем самым повысить быстродействие устройства. Формула изобретения Параллельно-последовательный преобразователь напряжения в коц, содержащий канал преобразования старших разрядов, состоящий нз последовательносоецнненных источника эталонных напрюкеннй, блока компаратора и шифратора, иканал преобразования младших разрядов,состоящий иэ формирователя раэноетногонапряжения, источника эталонных напряжений, блока компараторов и шифратора, о т л и ч а ю щ н й с я тем,что, с целью повышения быстродействияпреобразования в него введены вспомогательный источник опорных напряжений с блоком компараторов, дополнительные каналы преобразования младшихразрядов и центровой коммутаторканалов, входная клемма преобраэова799131 теля соединена с сигнальными входамиблока компараторов канала преобразования старших разрядов, вспомогательногоблока компараторов и аналоговыми входами всех каналов преобразования млад,ших разрядов, кодовые входы которых,подключены к выходам вспомогательного.блока компараторов, а выходы - к управляемым входам коммутатора, управляющие входы которого соединены свыходами канала преобразования старшихразрядов. Ь Источники информации,принятые во внимание при экспертизе1. Патент США М 3710377,3 кл. Н 03 К 13/02, 1973. 2. Гитис Э, И. Преобразователиинформации для электронных цифровыхвычислительных устройств. М.,Энергия, 1975, с. 316-319, рис.7-11 (прототип).. 4/5 Фанад г. Ужгород, ул. Проек фПате 10091/83 Тирак 999 Подпи ВНИИПИ Государственного комитета СССР но делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,
