Устройство для отображениябыстропротекающих процессов

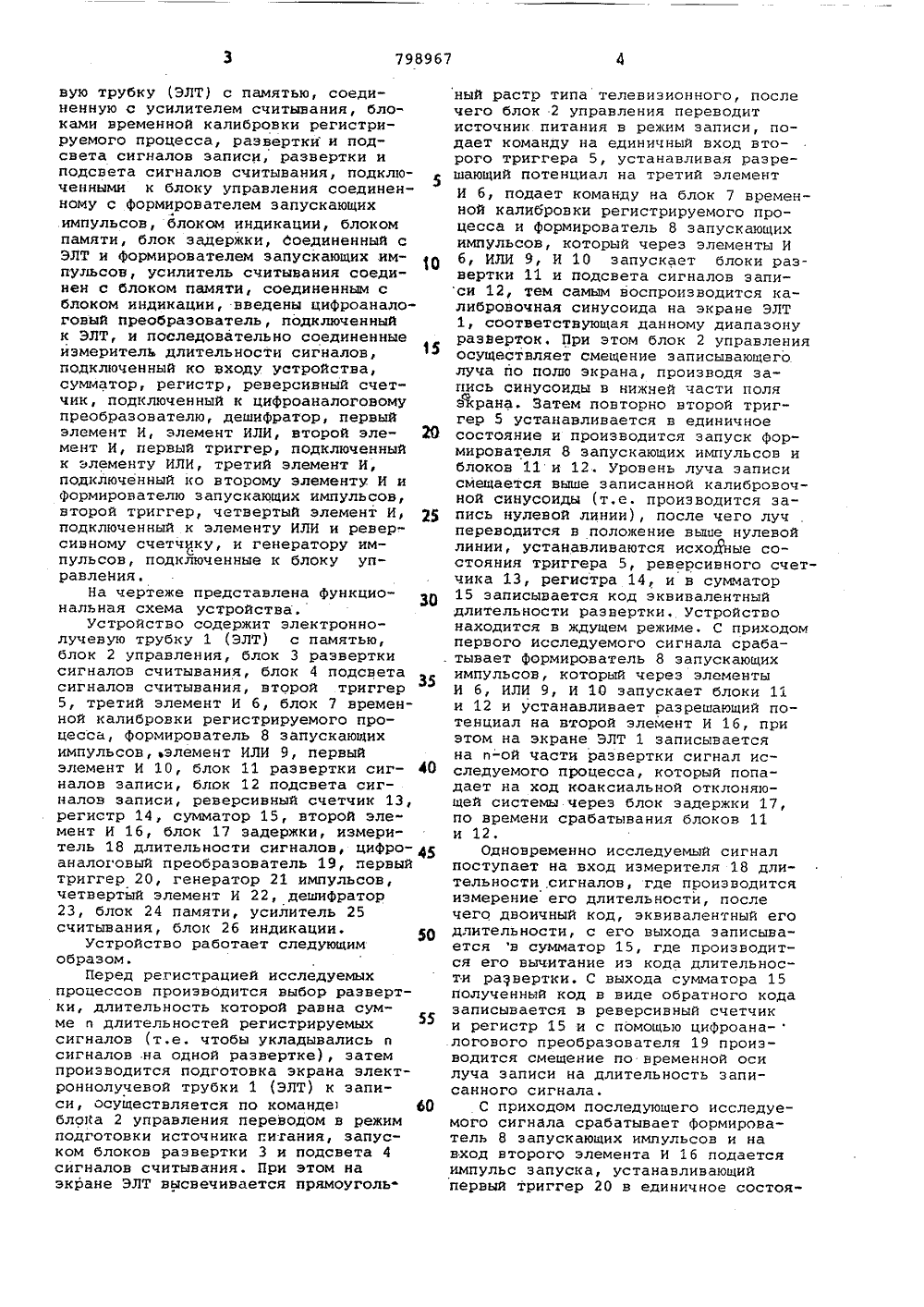

р ъ,О П И-С-.А Н И ЕИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик но 798967(22) Заявлено 190678 (21) 2632612/18-24 с присоединением заявки Йо Государственный комитет СССР оо делам изобретений и открытий(54) уСТРОИСТВО ДЛЯ ОТОБРАЖЕНИЯ БЫСТРОПРОТЕКАЮЩИХ ПРОЦЕССОВ.Известно устройство, содержащее потенциалоскоп, генераторы вертикальной и горизонтальной разверток, видеоусилитель, блок формирования импульсов считывания, генератор импульсов цикла записи, формирователь запускающих импульсов считывания, блок управления, электронный коммутатор и два блока задержки Я .Недостатком данного устройства является малая широкополосность. Наиболее близким техническим решением к данному изобретению является устройство, содержащее электроннолучевую трубку с памятью, снабженную съемной сигнальной сеткой, 20 соединенной с усилителем считывания коаксиальной отклоняющей системой, блок задержки, на вход которого подается регистрируемый сигнал, коммутируемый источник питания, подключен ный к коллектору электроннолучевой трубки, формирователь запускающих импульсов, сигнал, с которого одновременно подается на запускающие входы блоков развертки и подсвета 30 сигналов записи, блок временной калибровки регистрируемого процесса, подключенный к отклоняющим пластинам временной калибровки регистрируемого процесса, блоки развертки и подсвета сигналов записи, блоки развертки и подсвета сигналов считывания, блок питания, блок управления, блок индикации процесса, состоящий из блока цифровой обработки информации, подключенного к блоку графической регистрации, осциллографа и блока памяти, при этом входы формирователя запускающих импульсов, блока памяти, коммутируемого источника питания, блоков развертки и блоков цифровой обработки информации и графической регистрации подключены к блоку управления 2.Однако данное устройство не позволяет проводить анализ зависимости выходной мощности исследуемого процесса от частоты.Цель изобретения - расширение об" ласти применения устройства эа счет регистрации зависимости выходной мощностиисследуемого процесса от частоты.Цель достигается тем, что в уст" ройство, содержащее электроннолуче.вую трубку (ЭЛТ) с памятью, соединенную с усилителем считывания, блоками временной калибровки регистрируемого процесса, разверткии подсвета сигналов записи, развертки иподсвета сигналов считывания, подключенными к блоку управления соединенному с формирователем запускающихимпульсов, блоком индикаций, блокомпамяти, блок задержки, соединенный сЭЛТ и Формирователем запускающих импульсов, усилитель считывания соединен с блоком памяти, соединенным сблоком индикации, введены цифроаналоговый преобразователь, подключенныйк ЭЛТ, и последовательно соединенныеизмеритель длительности сигналов,подключенный ко входу устройства,сумматор, регистр, реверсивный счетчик, подключенный к цифроаналоговомупреобразователю, дешифратор, первыйэлемент И, элемент ИЛИ, второй эле Омент И, первый триггер, подключенныйк элементу ИЛИ, третий элемент И,подключенный ко второму элементу И иформирователю запускающих импульсов,второй триггер, четвертый элемент И, дподключенный к элементу ИЛИ и реверсивному счетчику, и генератору импульсов, подключенные к блоку управления,На чертеже представлена Функциональная схема устройства.Устройство содержит электроннолучевую трубку 1 (ЭЛТ) с памятью,блок 2 управления, блок 3 разверткисигналов считывания, блок 4 подсветасигналов считывания, второй триггер5, третий элемент И б, блок 7 временной калибровки регистрируемого процесса, Формирователь 8 запускающихимпульсов, элемент ИЛИ 9, первыйэлемент И 10, блок 11 развертки сигналов записи, блок 12 подсвета сигналов записи, реверсивный счетчик 13,регистр 14, сумматор 15, второй элемент И 16, блок 17 задержки, измеритель 18 длительности сигналов, цифроаналоговый преобразователь 19, первыйтриггер 20, генератор 21 импульсов,четвертый элемент И 22, дешиФратор23, блок 24 памяти, усилитель 25считывания, блок 26 индикации. 50Устройство работает следующимобразом.Перед регистрацией исследуемыхпроцессов производится выбор развертки, длительность которой равна сумме и длительностей регистрируемыхсигналов (т.е. чтобы укладывались исигналов .на одной развертке), затемпроизводится подготовка экрана электроннолучевой трубки 1 (ЭЛТ) к записи, осуществляется по команде 1 60блоха 2 управления переводом в режимподготовки источника гитания, запуском блоков развертки 3 и подсвета 4сигналов считывания. При этом наэкране ЭЛТ высвечивается прямоуголь" ный растр типа телевизионного, после чего блок 2 управления переводит источник питания в режим записи, подает команду на единичный вход второго триггера 5, устанавливая разрешающий потенциал на третий элемент И б, подает команду на блок 7 временной калибровки регистрируемого процесса и формирователь 8 запускающих импульсов, который через элементы И б, ИЛИ 9, И 10 запускает блоки развертки 11 и подсвета сигналов записи 12, тем самым воспроизводится калибровочная синусоида на экране ЭЛТ 1, соответствующая данному диапазону разверток. При этом блок 2 управленияосуществляет смещение записывающего луча по полю экрана, производя запись синусоиды в нижней части поля экрана. Затем повторно второй триггер 5 устанавливается в единичное состояние и производится запуск Формирователя 8 запускающих импульсов и блоков 11 и 12. Уровень луча записи сМещается выше записанной калибровочной синусоиды (т.е. производится запись нулевой линии), после чего луч переводится в положение выше нулевой линии, устанавливаются исходные состояния триггера 5, реверсивного счетчика 13, регистра 14, и в сумматор15 записывается код эквивалентныйдлительности развертки, Устройствонаходится в ждущем режиме, С приходомпервого исследуемого сигнала срабатывает формирователь 8 запускающихимпульсов, который через элементыИ б, ИЛИ 9, И 10 запускает блоки 11и 12 и устанавливает разрешающий потенциал на второй элемент И 16, приэтом на экране ЭЛТ 1 записываетсяна и-ой части развертки сигнал исследуемого процесса, который попадает на ход коаксиальной отклоняющей системы через блок задержки 17,по времени срабатывания блоков 11и 12,Одновременно исследуемый сигналпоступает на вход измерителя 18 длительности сигналов, где производитсяизмерение его длительности, послечего двоичный код, эквивалентный егодлительности, с его выхода записывается в сумматор 15, где производится его вычитание из кода длительности развертки, С выхода сумматора 15Полученный код в виде обратного кодазаписывается в реверсивный счетчики регистр 15 и с помощью цифроана-логового преобразователя 19 производится смещение по временной осилуча записи на длительность записанного сигнала.С приходом последующего исследуемого сигнала срабатывает Формирователь 8 запускающих импульсов и навход второго элемента И 16 подаетсяимпульс запуска, устанавливающийпервый триггер 20 в единичное состояние, разрешающее проход импульсовгенератора 21 через четвертый элементИ 22 на вход реверсивного счетчика 13,По получении нулевого кода в реверсивном счетчике 13 на выходе дешифратора 23 формируется разрешающий5потенциал, позволяющий прохождениеимпульса генератора 21 через второйэлемент И 16 на запуск блоков 11 и 12при этом на экране ЭЛТ 1 на п-ой части развертки записывается последующий сигнал исследуемого процесса, который попадает на вход коаксиальнойотклоняющей системы ЭЛТ 1.Далее весь процесс происходит аналогично вышеописанному. Регистрация 15производится до заполнения всей развертки и-ом количеством сигналов, покоторому можно будет проводить анализ.Переход устройства на считывание 2 Опроизводится по сигналу, формируемому по полному вычитанию ранее записанного кода длительности развертки.Этот сигнал поступает в блок управления 2. который переводит устройство 25в режим считывания. Затем с блока 2подается команда стирания и записина блок 24 памяти, который готов кзаписи и находится в ждущем режиме.Блок управления 2 запускает блоки3 и 4. На сигнальной сетке ЭЛТ 1 появляется считанный и преобразованныйсигнал в виде импульсов малой амплитуды, фаза которых несет в себе информацию об амплитудах дискретныхвыборок, зарегистрированных на экране ЭЛТ 1 сигналов. Эти импульсыпоступают на вход .усилителя 25 считывания, с выхода которого сформированные сигналы поступают на информационный вход блока 24 памяти. 4 О,После окончания процесса считывания блок 2 управления переводит блок24 памяти в режим воспроизведения,и от блока 24 памяти запускаетсяблок 3 развертки сигналов считывания, который начинает работать в циклическом режиме, при этом на экранеблока 26 индикации появляется иэображение исследуемого процесса. Кроме того, в блоке 26 индикации имеется специальный выход для ввода информации в ЭВМ.формула изобретенияУстройство для отображения быстропротекающих процессов, содержащееэлектроннолучевую трубку (ЭЛТ) спамятью, соединенную с усилителемсчитывания, блоками временной калибровки регистрируемого процесса, развертки и подсвета сигналов записи,развертки и подсвета сигналовсчитывания,подключенными к блоку управления,соединенному с формирователем запускающих импульсов, блоком индикации,блоком памяти, блок задержки,соединенный с ЭЛТ и Формирователем запускающих импульсов, усилитель считываниясоединен с блоком памяти, соединеннымс блоком индикации, о т л и ч а ю -щ е е с я тем, что, с целью расширения области применения устройстваза счет регистрации зависимости выходной мощности исследуемого процесса от частоты, в него введены цифроаналоговый преобразователь, подключенный к ЭЛТ, и последовательно соединенные измеритель длительностисигналов, подключенный ко входу устройства, сумматор, регистр, реверсивный счетчик, подключенный к цифроаналоговому преобразователю, дешифратор, первый элемент И, элементИЛИ, второй элемент И, первый триггер, подключенный к элементу ИЛИ,третий элемент И, подключенный ковторому элементу И и формирователюзапускающих импульсов, второй триггер, четвертый элемент И, подключенный к элементу ИЛИ и реверсивномусчетчику, и генератор импульсов,подключенные к блоку управления.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 455507, кл. 6 01 В 29/00, 1973,2. Авторское свидетельство СССРР. 368557, кл. 6 01 й 29/00, 1970гфЮГ 7989 б 7 Составитель Б. БурдаевТехред Ж.Кастелевич Коррект едактор В. Лазаре смак Заказ 10072/7 Тираж 495 Подписн ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская.наб , д. 4/
