Способ изготовления кольцевых трансформаторов

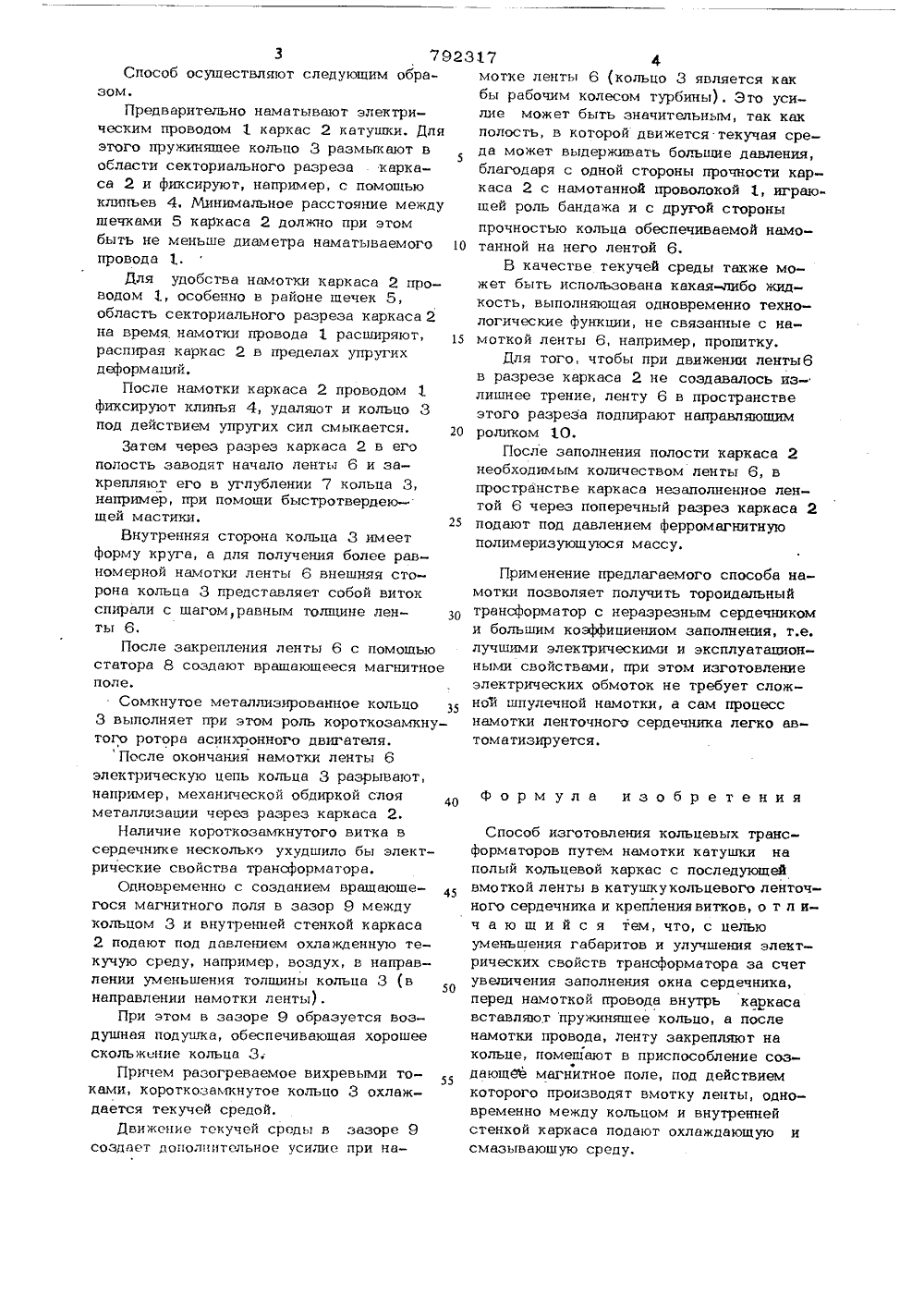

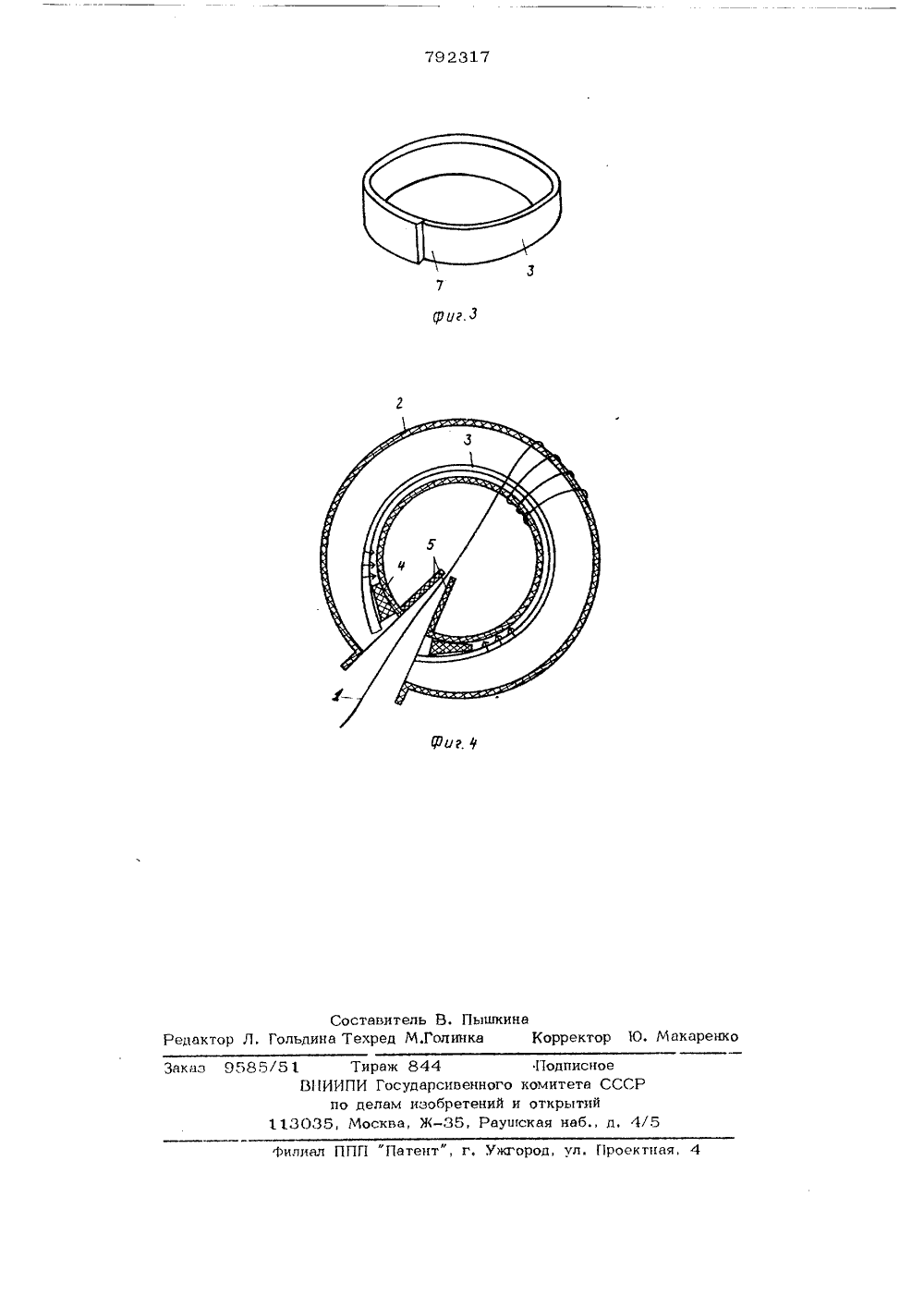

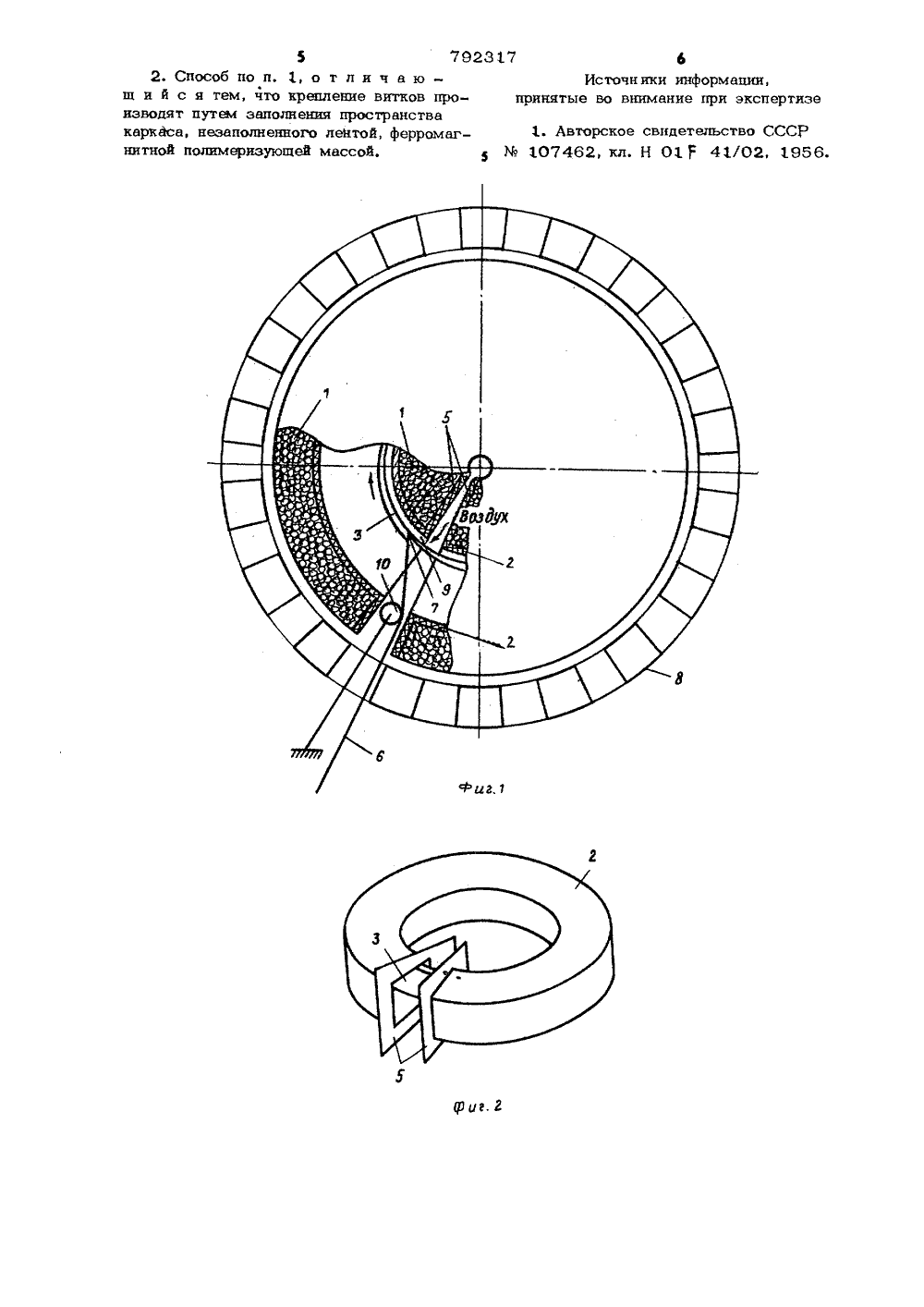

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11,792317(22) Заявлено 04. 1 1.78 (21)2682198/24-07с присоединением заявки РЙдо делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ КОЛЬЦЕВЫХ ТРАНСФОРМАТОРОВИзобретение относится к технологии производства электрических машин и аппаратов, в частности, к технологии производства кольцевых ( тороидальных) трансформаторов и может быть использовано в электротехнической промышленности.Известен способ изготовления кольцевых трансформаторов путем намотки катушки на полый кольцевой каркас с последующей вмоткой ленты в катушку коль цевого ленточного сердечника и крепления витков 11. Недостатками данного способа являют ся плохие электрические свойства изготавливаемого трансформатора, т,е. низкий КПД, низкая удельная мощность, а также большие габариты и неудобная для компановки в аппаратуре форма изготовляемого трансформатора.Целью настоящего изобретения является уменьшение габаритов и улучшение электрических сойст трансформатора за счет увеличения заполнения окна сердечника.Поставленная цель достигается тем, что перед намоткой провода, внутрь каркаса вставляют пружинящее кольцо, а после намотки провода, ленту закрепляют на кольце и помещают в приспособление, создающее магнитное поле, под действием которого производят вмотку ленты, одновременно между кольцом и внутреннейстенкой каркаса подают охлаждающую исмазываюшую среду, и кроме того, крепление витков производят путем заполнения пространства каркаса, незаполненноголентой, ферромагнитной полимеризуюшеймассой,На фиг, 1 изображено осуществлениепредлагаемого способа; на фиг, 2 изображен каркас катушки с кольцом внутри, ккоторому прикрепляется лента при намотке; на фиг, 3 дан внешний ид кольца;на фиг. 4 показана фиксация разомкнуто .го кольца для осуществления намотки ,аркаса проводом,25 з 7923Способ осуществляют следующим образом.Предварительно наматывают электрическим проводом 1 каркас 2 катушки, Дляэтого пружинящее кольцо 3 размыкают в5области секториального разреза каркаса 2 и фиксируют, например, с помощьюклиньев 4. Минимальное расстояние междущечками 5 каркаса 2 должно при этомбыть не меньше диаметра наматываемого 10проводаДля удобства намотки каркаса 2 проводом 1, особенно в районе щечек 5,область секториального разреза каркаса 2на время намотки провода 1 расширяют,распирая каркас 2 в пределах упругихдеформаций.После намотки каркаса 2 проводом 1фиксируют клинья 4, удаляют и кольцо 3под действием упругих сил смыкается, ОЗатем через разрез каркаса 2 в егополость заводят начало ленты 6 и закрепляют его в углублении 7 кольца 3,например, при помощи быстротвердеющей мастики.Внутренняя сторона кольца 3 имеетформу круга, а для получения более равномерной намотки ленты 6 внешняя сторона кольца 3 представляет собой витокспирали с шагом,равным толщине ленты 6.После закрепления ленты 6 с помощьюстатора 8 создают вращающееся магнитноеполе.Сомкнутое металлизированное кольцо З 53 выполняет при этом роль короткозамкнутого ротора асинхронного двигателя.После окончания намотки ленты 6электрическую цепь кольца 3 разрывают,например, механической обдиркой слояметаллизации через разрез каркаса 2.Наличие короткозамкнутого витка всердечнике несколько ухудшило бы электрические свойства трансформатора.Одновременно с созданием врашаюшегося магнитного поля в зазор 9 междукольцом 3 и внутренней стенкой каркаса2 подают под давлением охлажденную текучую среду, например, воздух, в направлении уменьшения толщины кольца 3 (внаправлении намотки ленты),При этом в зазоре 9 образуется воздушная подушка, обеспечивающая хорошеескольжение кольца 3.Причем разогреваемое вихревыми токами, короткозамкнутое кольцо 3 охлаждается текучей средой.Движение текучей среды в зазоре 9создает дополнительное усилие при на 17 фмотке ленты 6 (кольцо 3 является как бы рабочим колесом турбины). Это усилие может быть значительным, так как полость, в которой движется текучая среда может выдерживать большие давления, благодаря с одной стороны прочности каркаса 2 с намотанной проволокой 1, играю щей роль бандажа и с другой стороны прочностью кольца обеспечиваемой намотанной на него лентой 6.В качестве текучей среды также может быть использована какая-либо жидкость, выполняющая одновременно технологические функции, не связанные с намоткой ленты 6, например, пропитку.Для того, чтобы при движении ленты 6 в разрезе каркаса 2 не создавалось излишнее трение, ленту 6 в пространстве этого разреза подпирают направляющим роликом 10.После заполнения полости каркаса 2 необходимым количеством ленты 6, в пространстве каркаса незаполненное лентой 6 через поперечный разрез каркаса 2 подают под давлением ферромагнитную полимеризуюшуюся массу.Применение предлагаемого способа намотки позволяет получить тороидальный трансформатор с неразрезным сердечником и большим коэффициениом заполнения, т.е. лучшими электрическими и эксплуатационными свойствами, при этом изготовление электрических обмоток не требует сложнои шпулечной намотки, а сам процесс намотки ленточного сердечника легко автоматизируетсяся.формула изобретенияСпособ изготовления кольцевых трансформаторов путем намотки катушки наполый кольцевой каркас с последующейвмоткой ленты в катушкукольцевого ленточного сердечника и крепления витков, о т л ич а ю щ и й с я тем, что, с цельюуменьшения габаритов и улучшения электрических свойств трансформатора за счетувеличения заполнения окна сердечника,перед намоткой провода внутрь каркасавставляют пружинящее кольцо, а посленамотки провода, ленту закрепляют накольце, помешают в приспособление создающее магнитное поле, под действиемкоторого производят вмотку ленты, одновременно между кольцом и внутреннейстенкой каркаса подают охлаждающую исмазываюшую среду,792317 52. Способ по и. 1, о т л и ч а ю - щ и й с я тем, что крепление витков производят путем заполнения пространства каркаса, незаполненного лентой, ферромагнитной полимеризуюшей массой.5 Источн ики информапии,принятые во внимание при экспертизе. Макаренк каз илиал ППП Патент", г, Ужгород, ул. Проектная,85/51 Тираж 844 ВПИИПИ Государсивен по делам изобрете 113035, Москва, Ж, Подписноего комитета СССРй и открытийушская набд. 4/5
