Устройство для определения параметров ошибок дискретного канала связи

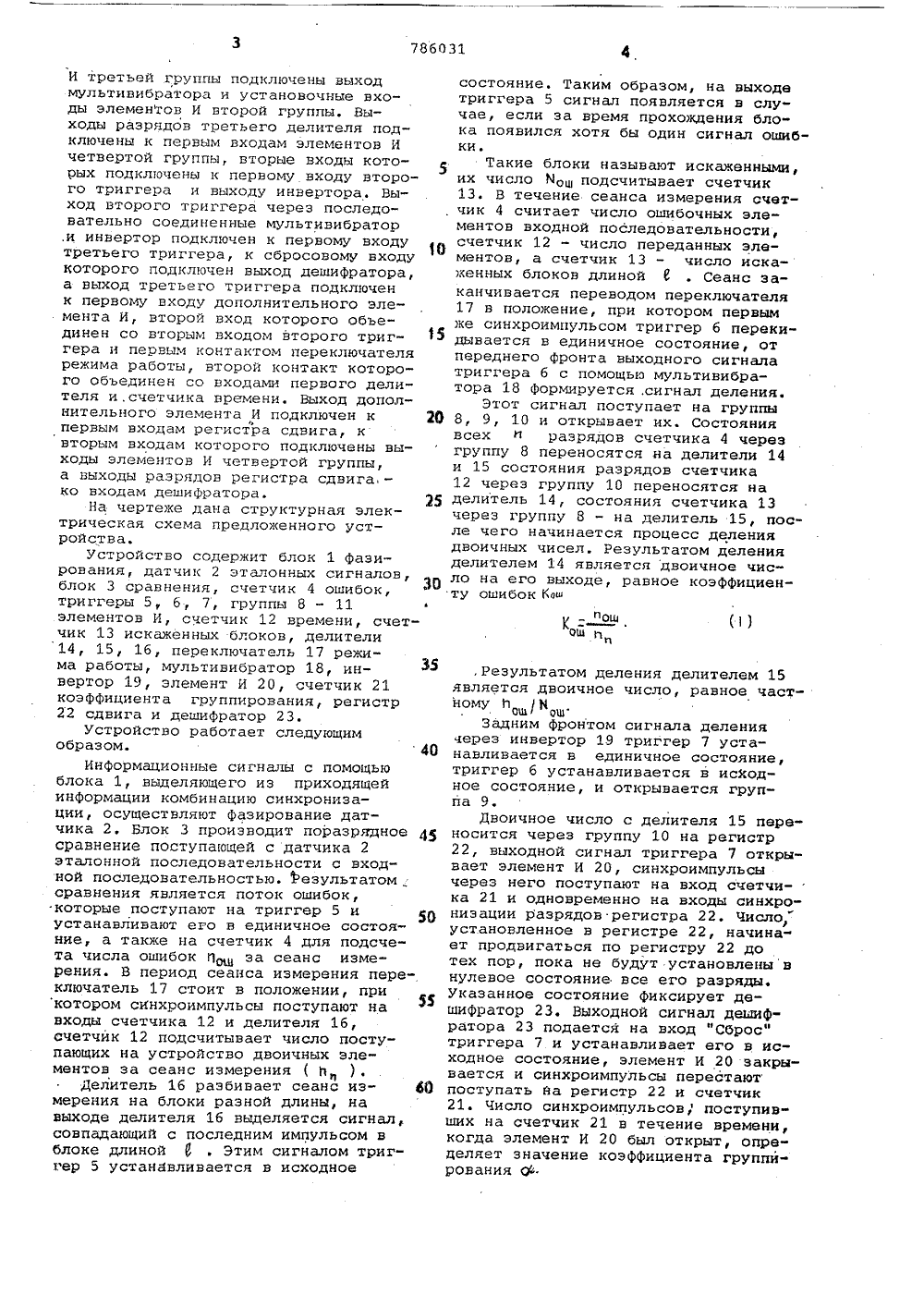

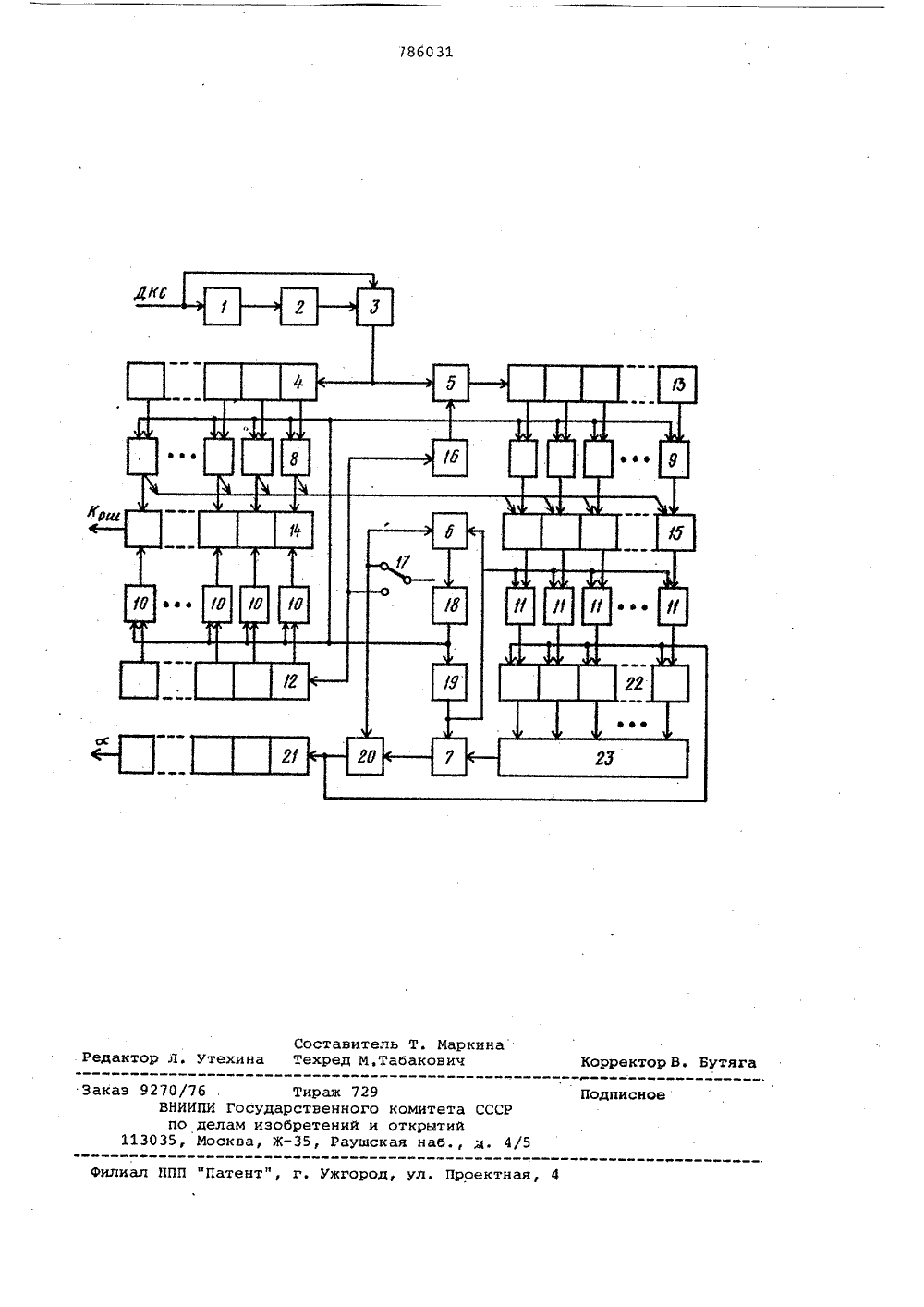

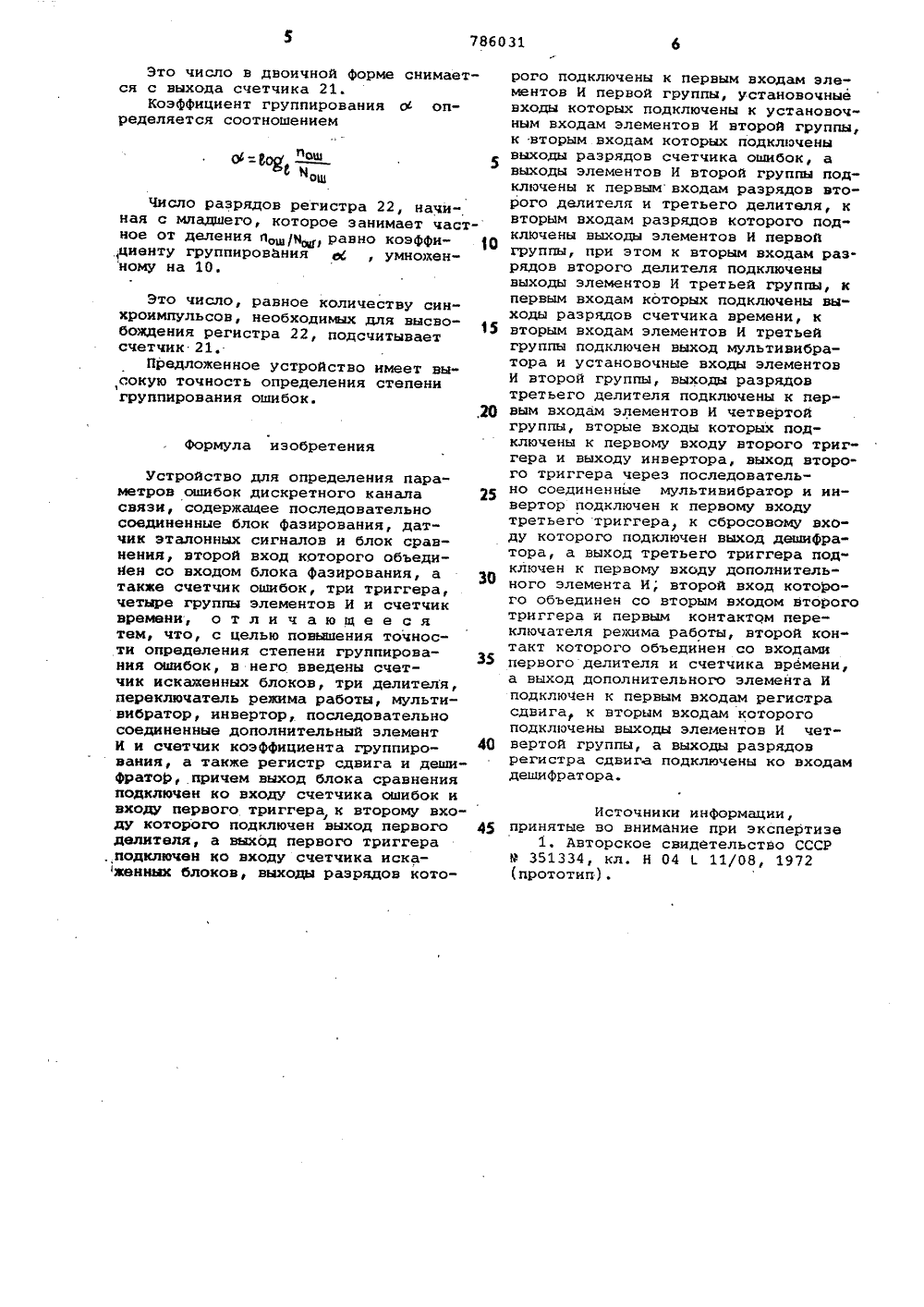

Сокзз Советскик Социалистических Республик(23) Приоритет Государственный комитет СССР го деяам изобретениИ н открытий(72) Авторы изобретения Л. П. Пуртов и А, В. Чулкин Ленинградский электротехнический институт связи им. проф. М. А, Бонч-Бруевича(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ОЮИБОК ДИСКРЕТНОГО КАНАЛА СВЯЗИИзобретение относится к технике связи и может быть использовано при построении систем передачи дискретной информации.Известно устройство для определе" 5 ния параметров ошибок дискретного канала связи, содержащее последовательно соединенные блок фазирования, датчик эталонных сигналов и блок сравнения, второй вход которого 0 объединен со входом блока фазирования, а также счетчик ошибок, три триггера, четыре группы элементов И и счетчик времени 1.Однако такое устройство имеет невы 15 сокую точность определения параметров ошибок.Цель изобретения - повышение точности определения степени группирования ошибок. 20Для этого в устройство для определения параметров ошибок дискретного канала связи, содержащее последовательно соединенные блок Фазирования, датчик эталонных сигналов 25 и блок сравнения, второй вход которого объединен со входом блока фазирования, а также счетчик ошибок, три триггера, четыре группы элементов И ,и счетчик времени, введены счетчик 30 искаженных блоков, три делителя,переключатель режима работы, муньти-вибратор, инвертор, последьватвльносоединенные дополнительный элементИ и счетчик коэффициента группирования, а также регистр сдвига и дешифратор. Выход блока сравнения подключен ко входу счетчика ошибок ик входу первого триггера, к второмувходу которого подключен выход первого делителя. Выход первого триггера подключен ко входу счетчика иска;.енных блоков, выходы разрядов которого подключены к первым входамэлементов И первой групгаю, устано-вочные входы которых подключены кустановочным входам элементов И второй группы, к вторым входам которыхподключены выходы разрядов счетчикаошибок. Выходы элементов И второйгруппы подключены к первым входамразрядов второгоделителя и третьего делителя, к вторым входам разрядов которого подключены выходы элементов И первой группы. Квторым входам разрядов второго делителя подключены выходы элементов И третьейгруппы, к первым входам которых подключены выходы разрядов счетчикавремени. К вторым входам элементовИ третьей группы подключены выход мультинибратора и установочные нходы элеменТов И второй группы, Выходы разрядон третьего делителя подключены к первым входам элементов И четвертой группы, вторые входы которых подключены к первому входу второго триггера и выходу иннертора. Выход второго триггера через последовательно соединенные мультивибратор ,и инвертор подключен к первому входу третьего триггера, к сбросовому входу которого подключен выход дешифратора, а ныход третьего триггера подключен к первому входу дополнительного элемента И, второй вход которого объединен со вторым вХодом второго триггера и первым контактом переключателя режима работы, второй контакт которого объединен со входами первого делителя и,счетчика времени. Выход дополнительного элемента И подключен к первым входам регистра сдвига, к вторым входам которого подключены выходы элементов И четвертой группы, а выходы разрядов регистра сдвига, - ко входам дешифратора.На чертеже дана структурная электрическая схема предлохенного устройства.Устройство содержит блок 1 фазиронания, датчик 2 эталонных сигналон, блок 3 сравнения, счетчик 4 ошибок, триггеры 5 6, 7, группы 8 - 11 элементов И, счетчик 12 времени, счетчик 13 искаженных блоков, делители 14, 15, 16, переключатель 17 режима работы, мультивибратор 18, инвертор 19, элемент И 20, счетчик 21 коэффициента группиронания, регистр 22 сдвига и дешифратор 23.Устройство работает следующим образом.Информационные сигналы с помощью блока 1, выделяющего из приходящей информации комбинацию синхронизации, осуществляют Фазирование датчика 2. Блок 3 производит поразрядное сравнение поступающей с датчика 2 эталонной последовательности с нходной последовательностью. результатом сравнения янляется поток ошибок, которые поступают на триггер 5 и устанавливают его н единичное состояние, а также на счетчик 4 для подсчета числа ошибок П за сеанс измерения. В период сеанса измерения переключатель 17 стоит в положении, при котором синхроимпульсы поступают на входы счетчика 12 и делителя 16, счетчик 12 подсчитывает число поступающих на устройство двоичных элементов за сеанс измерения ( Ь ).Делитель 16 разбивает сеанс измерения на блоки разной длины, на выходе делителя 16 выделяется сигнал, совпадающий с последним импульсом в блоке длиной. Этим сигналом триггер 5 устанавливается в исходное.Результатом деления делителем 15 является двоичное число, равное частному и / КЗадним фронтом сигнала деления через иннертор 19 триггер 7 устанавливается в единичное состояние, триггер б устанавливается в исходное состояние, и открывается группа 9.Двоичное число с делителя 15 пвреносится через группу 10 на регистр 22, выходной сигнал триггера 7 открывает элемент И 20, синхроимпульсы через него поступают на вход счетчика 21 и одновременно на входы синхронизации разрядов регистра 22. Число "Я установленное в регистре 22, начина ет продвигаться по регистру 22 до тех пор, пока не будут установлены в нулевое состояние все его разряды, Указанное состояние фиксирует дешифратор 23. Выходной сигнал двшифратора 23 подается на вход "Сброс" триггера 7 и устанавливает его в исходное состояние, элемент И 20 закрывается и синхроимпульсы перестают поступать йа регистр 22 и счетчик 21. Число синхроимпульсов, поступивших на счетчик 21 в течение времени, когда элемент И 20 был открыт, определяет значение коэффициента группирования Ф. состояние. Таким образом, на выходетриггера 5 сигнал появляется в случае, если за время прохождения блока появился хотя бы один сигнал ошибки.Такие блоки называют искаженными,их число Моц,подсчитывает счетчик13. В течение сеанса измерения счет. чик 4 считает число ошибочных элементов входной последовательности,счетчик 12 - число переданных элементов, а счетчик 13 - число искаженных блоков длиной 1 . Сеанс заканчивается переводом переключателя17 в положение, при котором первымже синхроимпульсом триггер б перекидывается в единичное состояние, отпереднего фронта выходного сигналатриггера б с помощью мультивибратора 18 формируется, сигнал деления.Этот сигнал поступает на группы 26 8, 9, 10 и открывает их. Состояниявсех п разрядов счетчика 4 черезгруппу 8 переносятся на делители 14и 15 состояния разрядов счетчика12 через группу 10 переносятся на д делитель 14, состояния счетчика 13через группу 8 - на делитель 15, после чего начинается процесс делениядвоичных чисел. Результатом деленияделителем 14 янляется двоичное чис ло на его выходе, равное коэффициенту ошибок КоиК = -Это число в двоичной форме снимается с выхода счетчика 21.Коэффициент группирования о определяется соотношением Это число, равное количеству синхроимпульсов, необходимых для высвобождения регистра 22, подсчитываетсчетчик 21,Предложенное устройство имеет высокую точность определения степенигруппирования ошибок,формула изобретения Устройство для определения параметров ошибок дискретного канала связи, содержацее последовательно соединенные блок фазирования, датчик эталонных сигналов и блок сравнения, второй вход которого объединен со входом блока фазирования, а также счетчик ошибок, три триггера, четыре группы элементов И и счетчик времени, о т л и ч а ю щ е е с я твм, что, с целью повышения точности определения степени группирования ошибок, в него введены счетчик искаженных блоков, три делителя, переключатель режима работы, мульти- вибратор, инвертор, последовательно соединенные дополнительный элемент И и счетчик коэффициента группирования, а также регистр сдвига и деши Фрато, причем выход блока сравнения подключен ко входу счетчика ошибок и входу пврвого триггера, к второму вхо ду которого подключен выход первого делителя, а выход первого триггера .подключвн ко входу счетчика искаженных блоков, выходы разрядов кото 25 Число разрядов регистра 22, начиная с младшего, которое занимает частное от деления и и , равно коэффи О ,цивнту группирования М , умноженному на 10. рого подключены к первым входам элементов И первой группы, установочныевходы которых подключены к установочным входам элементов И второй группы,к вторым входам которых подключенывыходы разрядов счетчика ошибок, авыходы элементов И второй группы подключены к первымвходам разрядов второго делителя и третьего делителя, квторым входам разрядов которого подключены выходы элементов И первойгруппы, при этом к вторым входам раз.рядов второго делителя подключенывыходы элементов И третьей группы, кпервым входам которых подключены вы"ходы разрядов счетчика времени, квторым входам элементов И третьейгруппы подключен выход мультивибратора и установочные входы элементовИ второй группы, выходы разрядовтретьего делителя подключены к первым входам элементов И четвертойгруппы, вторые входы которых подключены к первому входу второго триггера и выходу инвертора, выход второго триггера через последовательно соединенные мультивибратор и инвертор подключен к первому входутретьего триггера, к сбросовому входу которого подключен выход двшифратора, а выход третьего триггера подключен к первому входу дополнительного элемента И; второй вход которого объединен со вторым входом второготриггера и первым контактом переключателя режима работы, второй контакт которого объединен со входамипервого делителя и счетчика времени,а выход дополнительного элемента Иподключен к первым входам регистрасдвига, к вторым входам которогоподключены выходы элементов И четвертой группы, а выходы разрядоврегистра сдвига подключены ко входамдешифратора. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 351334, кл. Н 04 . 11/08, 1972786031 Составитель Т. МаркиЛ. Утехина Техред М,Табакович Коррект едак утяга аз 9270/76 Тираж 729 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., и.одписно иал ППП "Патент", г. Ужгород, ул. Проектная, 4
