Программно-временное устройство
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

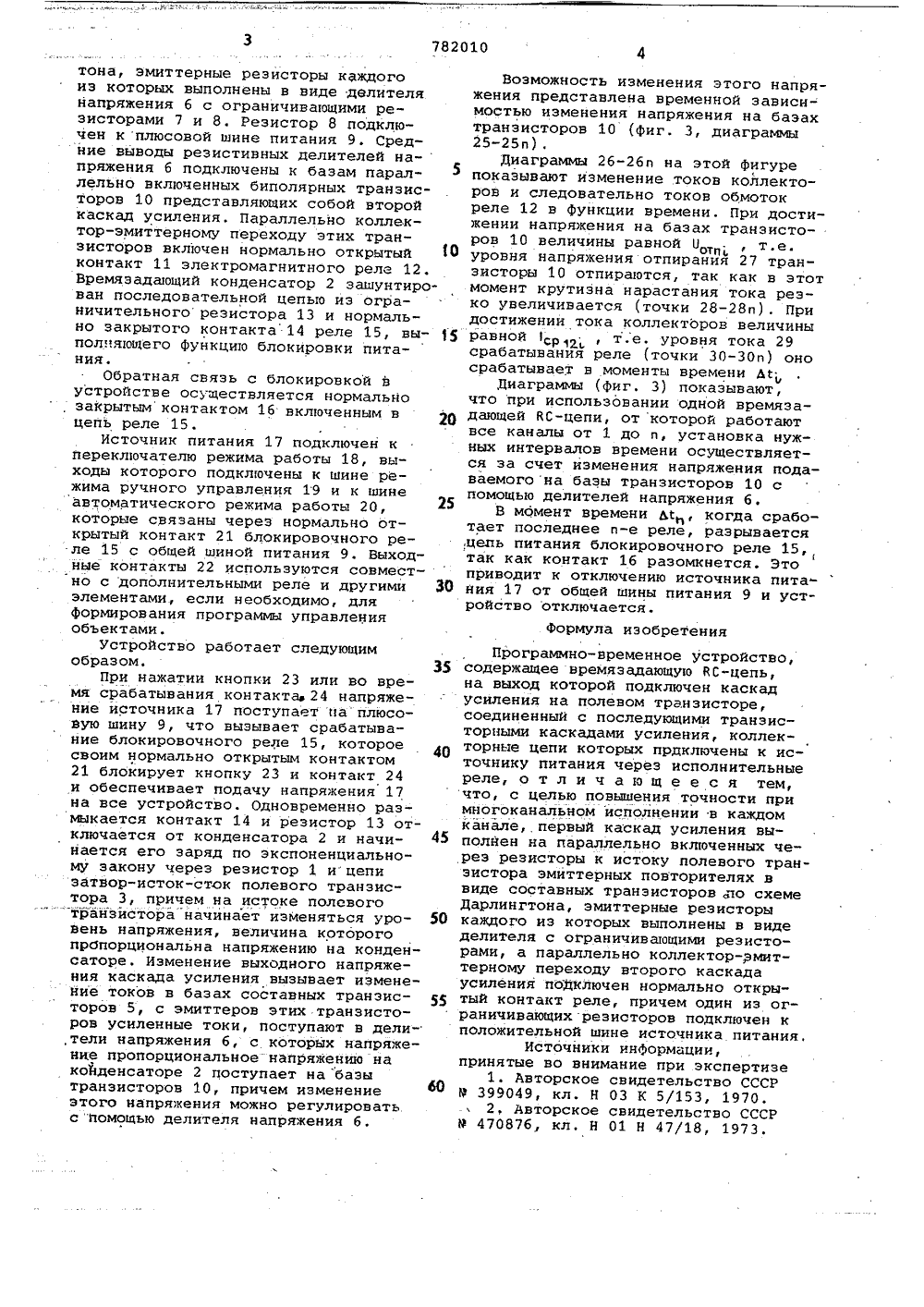

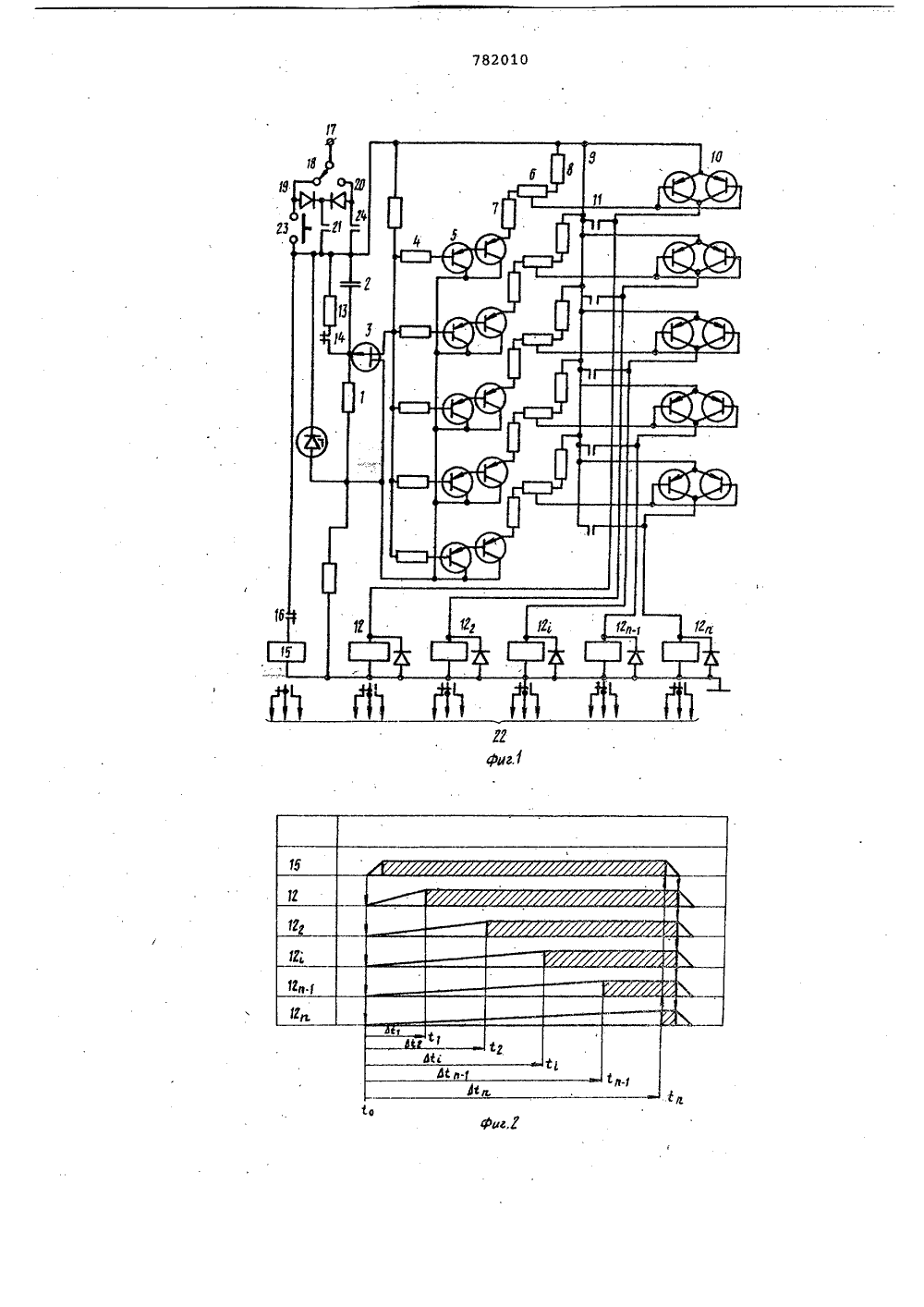

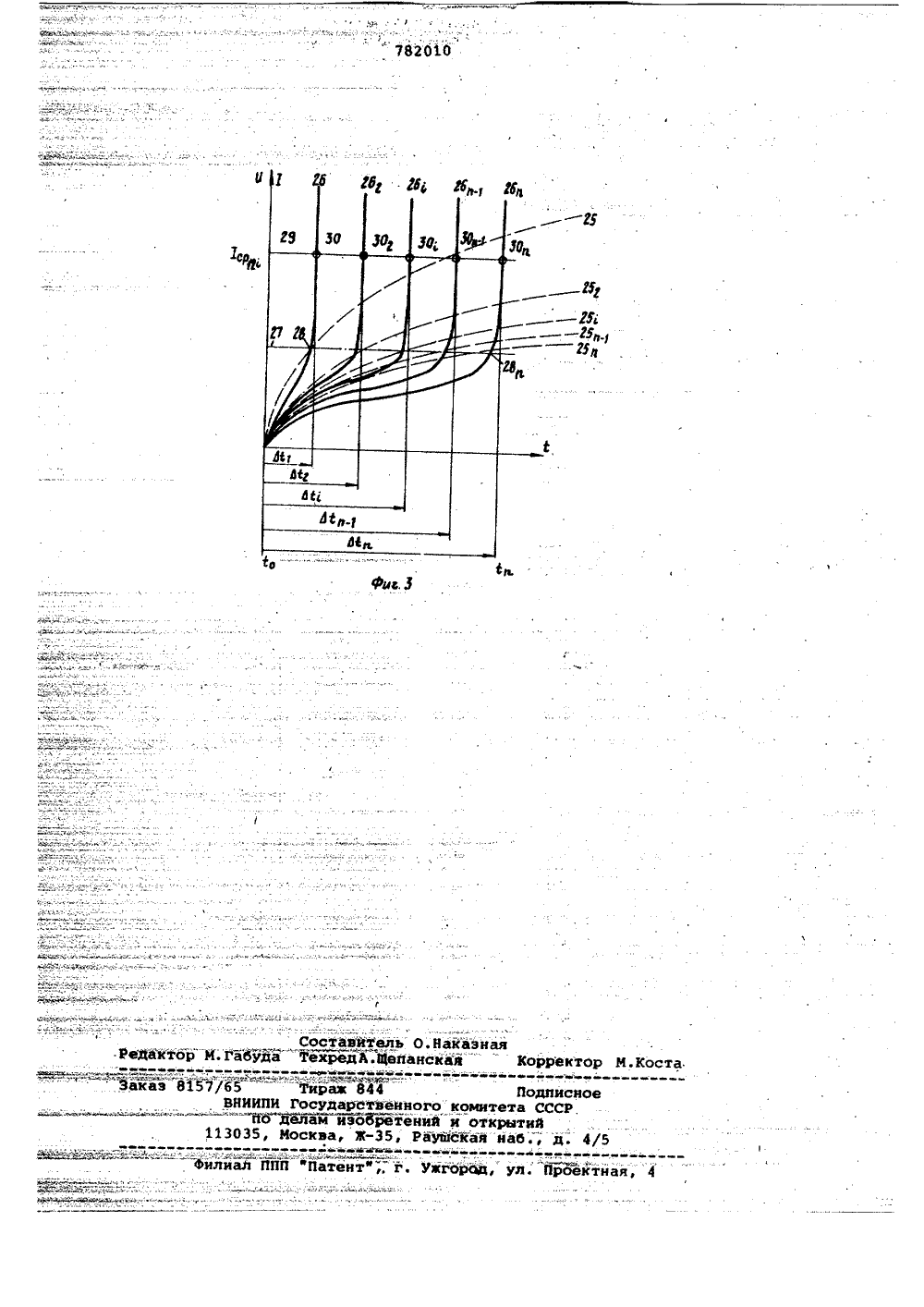

о 782010 б эл 1 отюМЩ ЧФ Союз Советсиик Социалистических Реслубликс присоединением заявки Йо(23) Приоритет Н 01 Н 43/00 6 05 В 19/02 Государственный ноннтет СССР но яелан изобретений н отнрытий(54) ПРОГРИЯНО-ВРЕМЕННОЕ УСТРОЙСТВО Изобретение относится к импульсной технике и может быть использовано в системах управления воздухоразделительными аппаратами.Известно устройство для создания временных интервалов, содержащее РС-цепь и усилители на транзисторах 1 Ц.Недостатком устройства является его невысокая точность.Наиболее близким по технической сущности и достигаемому результату является реле времени, которое имеет времязадающую ВС-цепь, на выход которой подключен каскад усиления на поленом транзисторе, соединенный с последующими транзисторными каскадами усиления, коллекторные цепи кото- рыХ подключены к источнику питания через исполнительные реле 1 21. К недостаткам этой схемы относится невысокая точность отработки временного интервала в секундном и минутном диапазоне и невозможность построения многоканальной схемы рабо-тающей от одной времяэадающей ВС-цепиЦель изобретения - повышение точности при многоканальном исполнении в каждом канале. ПоставЛенная цель достигается тем,что в устройстве первый каскад усиления выполнен на параллельно включенных через резисторы к истоку полевого транзистора эмиттерных повторителях в виде составных транзисторонпо схеме Дарлингтона, эмиттерные резисторы каждого из которых выполненыв виде делителя с ограничивающимиО резисторами, а параллельно коллекторэмиттерномупереходу второго каскадаусиления подключен нормально открытый контакт реле, причем один из ограничивающих резисторов подключен к 15 положительной шине источника питания.На фиг. 1 представлена принципиальная схема программно-временногоустройства; на фиг. 2 - диаграммыфомирования выходных сигналов уст ройства череззаданные регулируетепромежутки времени, на фиг. Э - диаграммы временных зависимостей напряжений и токов.Устройство содержит времяэадающуюРС-цепь, образованную резистором 1 иконденсатором 2, на выход которойподключен каскад усиления на полевомтранзисторе 3, К истоку транзистора 3через резисторы 4 подключены состан О ные транзисторы 5 по схеме Дарлинг50 тона, эмиттерные резисторы каждого иэ которых выполнены в виде делителя напряжения б с ограничивающими резисторами 7 и 8. Резистор 8 подключен к плюсовой шине питания 9. Средние выводы резистивных делителей напряжения б подключены к базам параллельно включенных биполярных транзисторов 10 представляющих собой второй каскад усиления. Параллельно коллектор-эмиттерному переходу этих транзисторов включен нормально открытый 10 контакт 11 электромагнитного реле 12. Времязадающий конденсатор 2 зашунтирован последовательной цепью из ограничительного резистора 13 и нормально закрытого контакта 14 реле 15, вы- Я полняющего функцию блокировки питания.Обратная связь с блокировкой в устройстве осуществляется нормальнозакрытымконтактом 16 включенным в цепь реле 15.Источник питания 17 подключен к переключателю режима работы 18, выходы которого подключены к шине режима ручного управления 19 и к шине автоматического режима работы 20, 25 которые связаны через нормально открытый контакт 21 блокировочного реле 15 с общей шиной питания 9. Выходные контакты 22 используются совместно с дополнительными реле и другими 30 элементами, если необходимо, для Формирования программы управления объектами.Устройство работает следующим образом, 35При нажатии кнопки 23 или во время срабатывания контакта 24 напряжение источника 17 поступает на плюсовую шину 9, что вызывает срабатывание блокировочного реле 15, которое 40своим нормально открытым контактом21 блокирует кнопку 23 и контакт 24и обеспечивает подачу напряжения 17на все устройство. Одновременно размыкается контакт 14 и резистор 13 отключается от конденсатора 2 и начикается его заряд по экспоненциальному закону через резистор 1 ицепизатвор-исток-сток полевого транзистора 3, причем на истоке полевого -" транзйстора начинает изменяться уровень напряжения, величина которогопропорциональна напряжению на конденсаторе. Изменение выходного напряжения каскада усиления вызывает изменение токов в базах составных транзисторов 5, с эмиттеров этих транзисторов усиленные токи, поступают в дели,тели напряжения 6, с которых напряжение пропорциональное-напряжению наконденсаторе 2 поступает на базытранзисторов 10, причем изменение фэтого напряжения можно регулироватьс "помощью делителя напряжения б. Возможность изменения этого напряжения представлена временной зависимостью изменения напряжения на базах транзисторов 10 (Фиг. 3, диаграммы 25-25 п).Диаграммы 26-2 бп на этой фигуре показывают изменение токов коллекторов и следовательно токов обмоток реле 12 в Функции времени. При достижении напряжения на базах транзисторов 10 величины равной О . т.е.отпуровня напряжения отпирания 27 транзисторы 10 отпираются, так как в этот момент крутизна нарастания тока резко увеличивается (точки 28-28 п), При достижении тока коллекторов величины равной 1 ор , т,е. уровня тока 29 срабатывания реле (точки 30-30 п) оно срабатывает в моменты времени Ь;,Диаграммы (фиг. 3) показывают, что при использовании одной времязадающей ЙС-цепи, от которой работают все каналы от 1 до и, установка нужных интервалов времени осуществляется за счет изменения напряжения подаваемого на базы транзисторов 10 с помощью делителей напряжения б.В момент времени М, когда сработает последнее и-е реле, разрывается цепь питания блокировочного реле 15У так как контакт 16 разомкнется. Это приводит к отключению источника питания 17 от общей шины питания 9 и устройство отключается.Формула изобретенияПрограммно-временное устройство, содержащее времязадающую ВС-цепь, на выход которой подключен каскад усиления на полевом транзисторе, соединенный с последующими транзисторными каскадами усиления, коллекторные цепи которых прдключены к источнику питания через исполнительные реле, о т л и ч а ю щ е е с я тем, что, с целью повышения точности при многоканальном исполнении в каждом канале, первый каскад усиления выполнен на параллельно включенных через резисторы к истоку полевого транзистора эмиттерных повторителях в виде составных транзисторов ло схеме Дарлингтона, эмиттерные резисторы каждого из которых выполнены в виде делителя с ограничивающими резисторами, а параллельно коллектор-эмиттерному переходу второго каскада усиления подключен нормально открытый контакт реле, причем один из ограничивающих резисторов подключен к положительной шине источника питания.Источники информациипринятые во внимание при экспертизе1. Авторское свидетельство СССР Р 399049, кл. Н 03 К 5/153, 1970.2. Авторское свидетельство СССР Р 470876, кл, Н 01 Н 47/18, 1973,= Ъааказ 18157/65тирж 844 Подлисное ВНИИПИ Государственного комитета СССР 113035, Москва, Ж 35, Расейская наб д. 4/5аютттиюаватвтатететютеатеететееютютеЕеютаюеи
СмотретьЗаявка
2477726, 19.04.1977
ПРЕДПРИЯТИЕ ПЯ А-3605
КАБАНОВ ВЛАДИМИР ИВАНОВИЧ, ГАГУА ШАЛВА ИССИДОРОВИЧ
МПК / Метки
МПК: G05B 19/02, H01H 43/00
Метки: программно-временное
Опубликовано: 23.11.1980
