Генератор высоковольтных импульсов

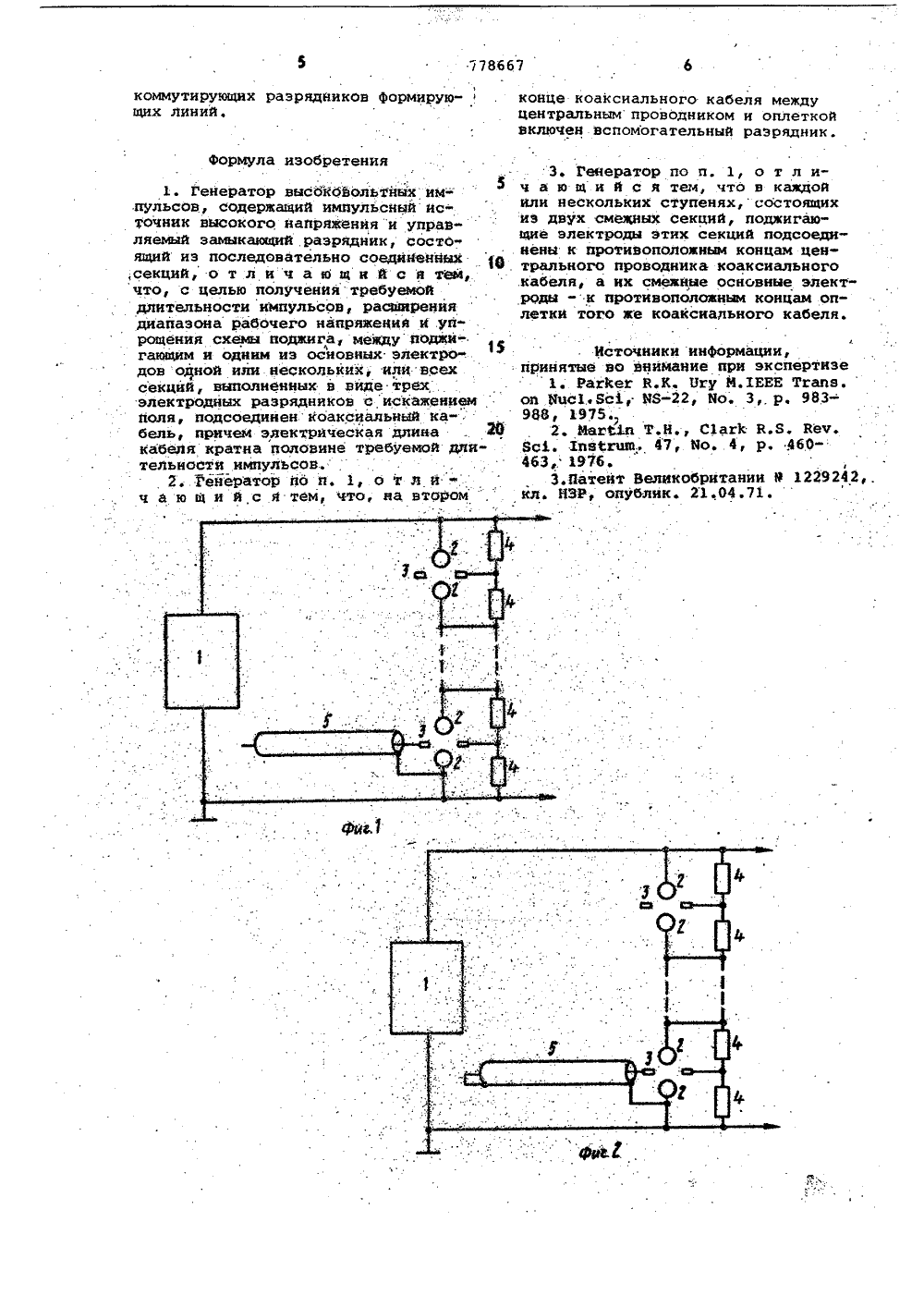

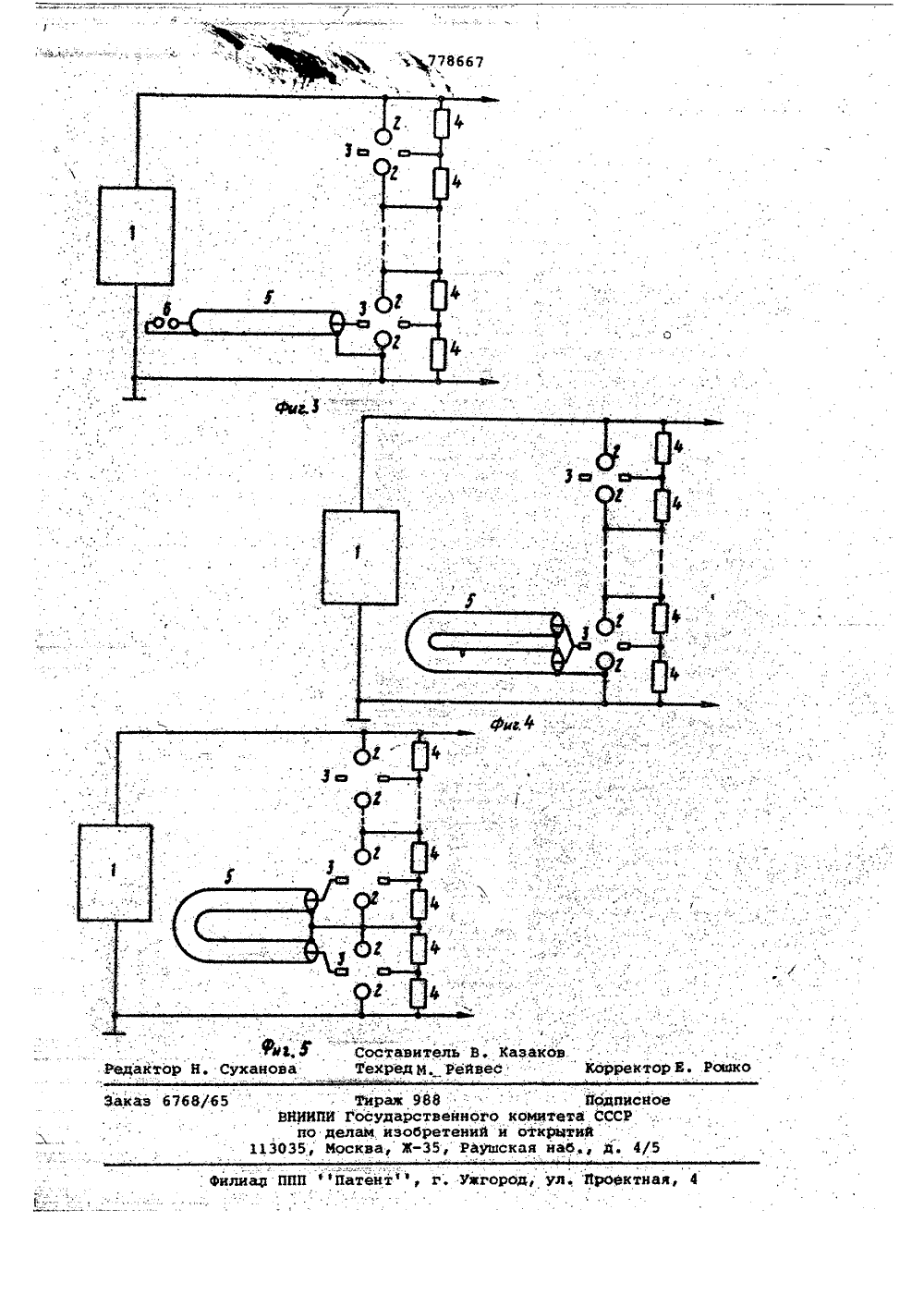

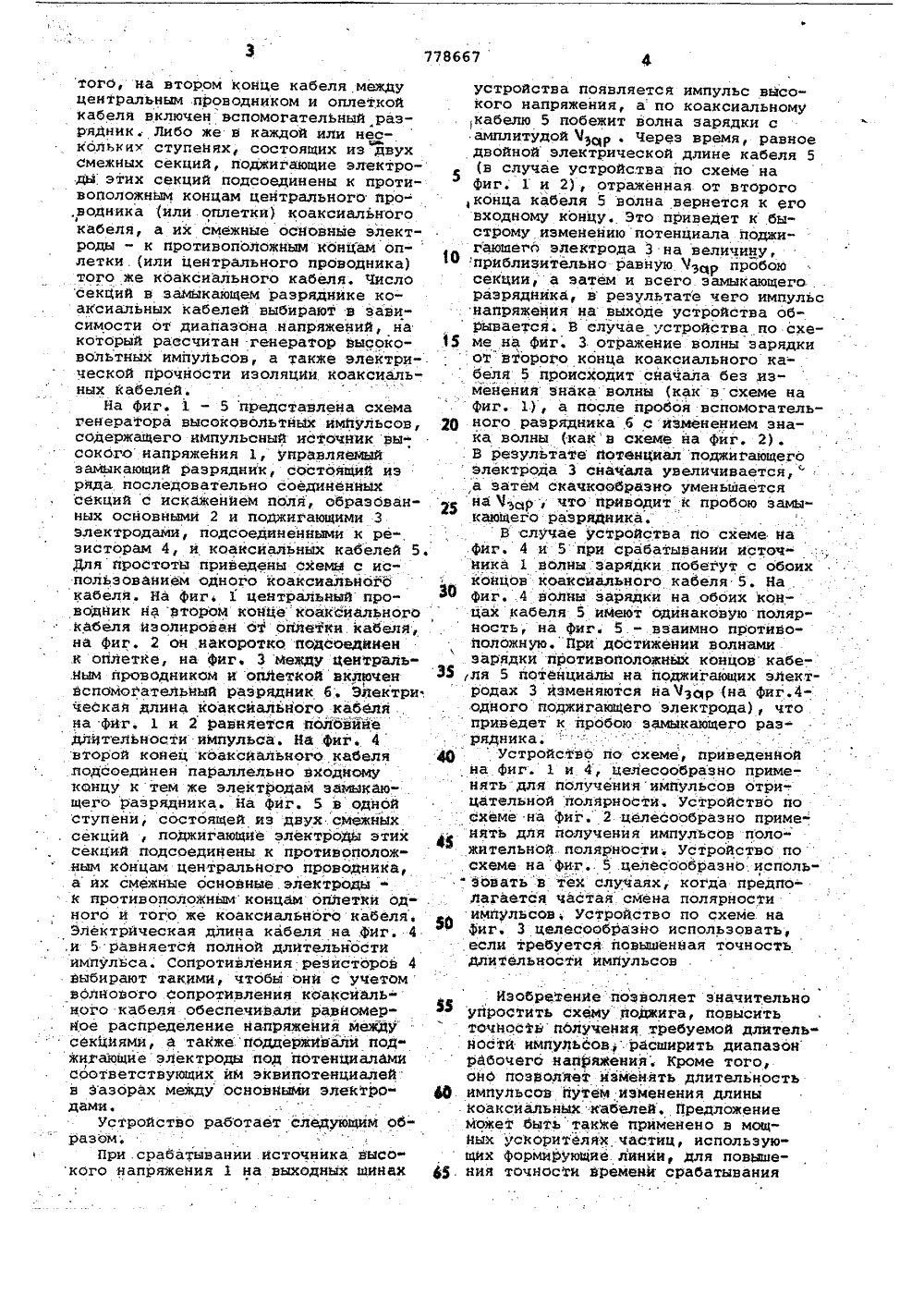

того, на втором конце кабеля междуцентральным проводником и оплеткойкабеля включен вспомогателЬный разрядник; Либо же в каждой или нескольких ступенях, состоящих из двухсмежных секций, поджигающие электро.ды этих секций подсоединены к противоположным концам центрального про- .,водника (или оплетки) коаксиальногокабеля, а их смежные осйовные электроды - к противоположным концам оп-летки.(или центрального проводника)того же коаксиального кабеля. ЧислоСекций в замыкающем разряднике коаксиальных кабелей выбирают в зависимости от диапазона напряжений, накоторый рассчитан генератор высоковольтных импульсов а также электрической прочности изоляции коаксиальных кабелей.На фиг. 1 - 5 представлена схемагенератора высоковольтйых импульсов,содержащего импульсный источник высокого напряжения 1, уиравляемыйзамыкающий разрядник, сьстоящйй изряда последовательно соединениь 1 хсекций с искажением поля, образованных основными 2 и поджигающими 3электродами, подсоединенными к резисторам 4, и коаксиальийх кабелей 5Для простоты приведены схемы с использованием одного коаксиальногокабеля. На фиг. 1 центральный проводник на втором концекоаксиальногокабеля Изолирован От осетии.кабеля,на фиг. 2 он накоротко подсоединенк оплетке, на фиг, 3 между централь.ным проводником и опйеткой включенвспомогательный разрядник 6. Злектрическая длина коаксиального кабЕляиа Фиг, 1 и 2 равняется половййедлцтельности импульса. На фиг. 4второй конец коаксйального кабеляподсоединен параллельно входномуконцу к тем же электродам замыкающего разрядника. На Фиг. 5 и однойступени, состоящей из двух смежных. секцйй , поджигающйе электроды этихсекций подсоединены к противополож"ным концам центрального проводника,а их смежные основные. электродык противоположным концам оппетки одного и того же коаксиальиого кабеля.Электрическая длина кабеля не .Фиг. 4,и 5 равняется полйой длительностиимпульса. Сопротивления резисторов 4Выбирают такимн, чтобы онй с учетомволнового сопротивления коаксиального кабеля обеспечивали равномерное распределение напряжения междусекциями, а такжеподдерживали поджигающие электроды под потенциаламисоответствующйх им эквипотеициалейв зазорах между основными электро"дами.Устройство работает Следующйм образом,при срабатывании источника высокого напряжения 1 на выходных шинах устройства появляется импульс высокого напряжения, а по коаксиальномукабелю 5 побежит волна зарядки самплитудой Чр . Через время, равноедвойной электрической длине кабеля 5(в случае устройства по схеме наФиг. 1 и 2), отраженная от второго,конца кабеля 5 волна вернется к еговходному концу. Это приведет к быстрому изменению потенциала поджигаюшего электрода 3 на величину,приблизительно равйую Мзр пробоюсекции, а затем и всего замыкающегоразрядника, в результате чего импульснапряжения на выходе устройства об рывается. В случае устройства по схе ме на фиг. 3 отражение волнызарядкиот второго конца коаксиального кабеля 5 происходит сначала без изменения знака волны (как всхеме наФиг. Ц, а после пробоя вспомогательщ ного разрядника 6 с изменением знака волны (какв схеме йа Фйг. 2).. В результате потенциал поджи 1 ающегоэлектрода 3 сначала увеличивается, ",а затем скачкообразно уменьшается р на Чзср, что приводит к пробою замы.кающего разрядника.В случае устройства пь схеме МаФиг. 4 и 5 при срабатывании источника 1 волны зарядки побеГут с обоихконцов коаксйального кабеля 5. На . ЗО Фиг 4 волны зарядки на обоих концах кабеля 5 имеют одинаковую полярность, на фиг. 5.- взаимно противоположную."При достижении волнамизарядки противоположных концов кабе- ЗЗ ля 5 потенциалы на поджигающих электродах 3 изменяются наЧзср (на фиг,4 одного поджигающего электрода), чтоприведет к пробою замыкающего разрядника.40Устройство по схеме, приведеннойна Фиг. 1 и 4, целесообразно применять для полученияимпульсов отрицательной полярности, Устройство посхеме на фиг. 2 целесообразно применять для получения импульсов поло"жительной полярности. Устройство посхеме на фиг. 5 целесообразно.исполь" зовать в тех случаях, когда предполагается частая. смена полярностиимпульсов, Устройство по схеме. наФиг. 3 целесообразно использовать,если требуется.повышенвая точностьдлительности импульсов Изобретенйе позволяет значительно упростить схему поджига, повысить точиость получения требуемой длительностй импульсов.,:.расширить диапазон рабочего наоряжения, Кроме того, оно позволяет нзменять длительность импульсов путем изменения длины коаксиальвых кабелей. Предложение может быть такжЕ применено в мощйьос ускорителях частиц, использую" щих Формирующие. линии, для повышения точности времени срабатывания778 бб 7 коммутирующих разрядников формирую-щих линий. 6конце коаксиального кабеля между центральным проводником и оплеткой включен вспомогательный разрядник.формула изобретения1. Генератор высбкбвольтных им-3 пульсов, содержащий импульсный источник высокого напряжения -и управляеьый замыканий .разрядник, состо ящий из последовательно соединеийых р ,секций, о т л и ч а ю щ и й с я тем, что, с целью получення требуемой длительности импульсов, расширения диапазона рабочего напряжения И упрощения схемы поджига, между поджи" гающим и одним из основных электродов одной нли нескольких, или всех секций, выполненных в виде трех электродных разрядников с искажением поля, подсоединен коаксиальный ка-, бель, причем электрическая длина 26 кабеля кратна половине требуемой длительности импульсов2. Рейератор по п. 1, о т л и ч а ю щ и й с я тем, что, иа втором 3Генератор по и. 1, о т л ич а ю щ и и с я тем, что в каждой или нескольких ступенях, состоящих из двух смежных секций, поджигающие электроды этих секций подсоединены к противоположным концам центрального проводника коаксиального кабеля, а их смежные основные электроды - к противоположным концам оплетки того же коаксиального кабеля. Ф.Источники информации,принятые во внимание при экспертизе1. раЮег К.К. цгу И.П".ЕЕ тгапв.оп Оцс 1.8 сХ, И 8-22, йо. 3 р. 983-988, 1975.2. ИегМп Т.Н., С 1 аНс В.Я. Теч.Зс 3,. Хпвйгцю., 47, йо. 4, р, 460-:463, 1976,З.Патент Великобритании Р 1229242,.кл. НЗР опублик, 21,04.71.Составитель В, КазаковТехрйдМ, РейвесКорректорй Рсаво Редакто г,уханова Заказ 6768/65 ктная, 4 филиал ППП фПатент"ф, г. Ужгород, ул Тираа 988:. Подписное ВЯИИПИ Государственного комитета СССР по делам изобретений и открцтий 13035, Москва, Ж, Раушская наб д. 4/5
