Складной фрагмент здания

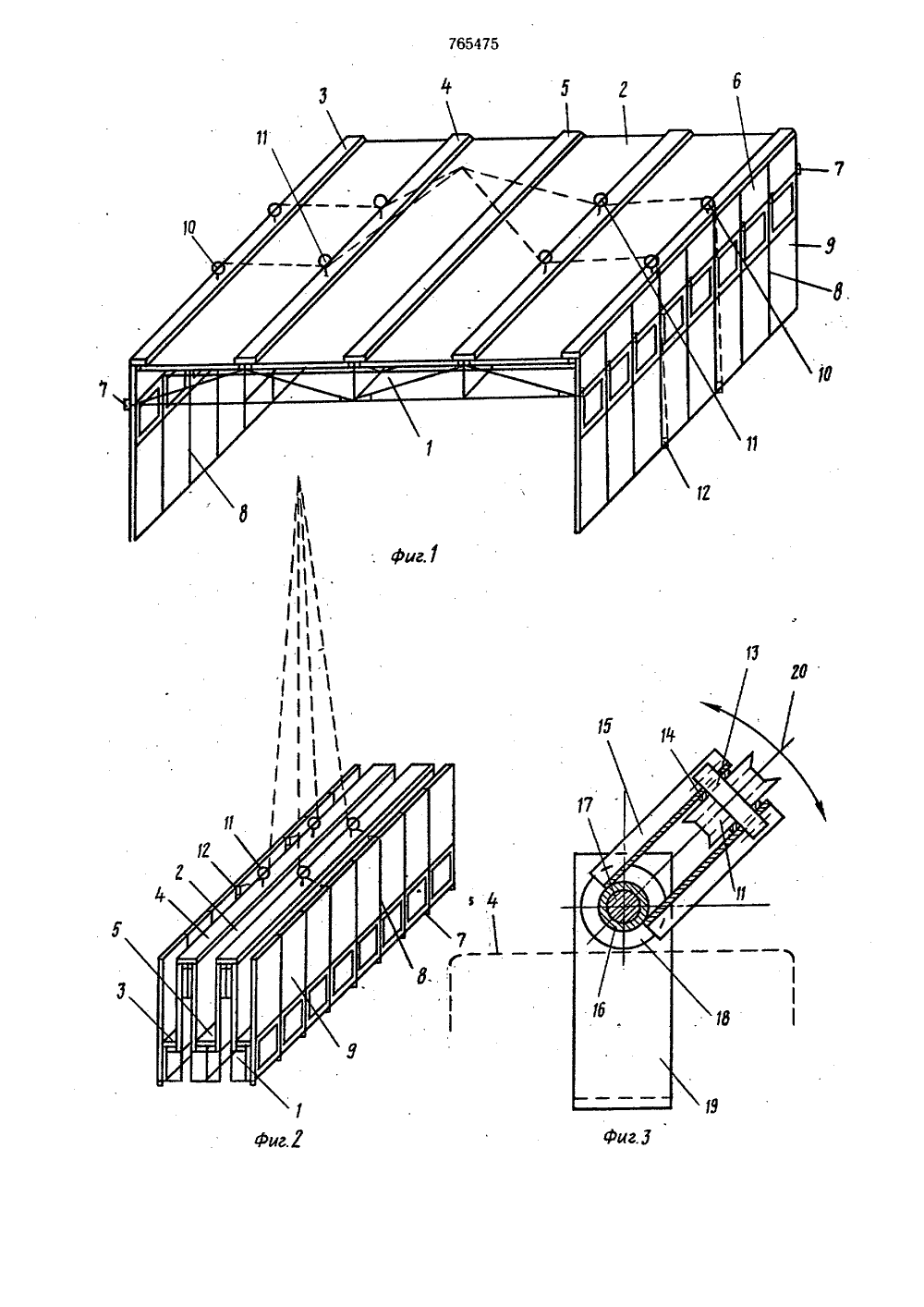

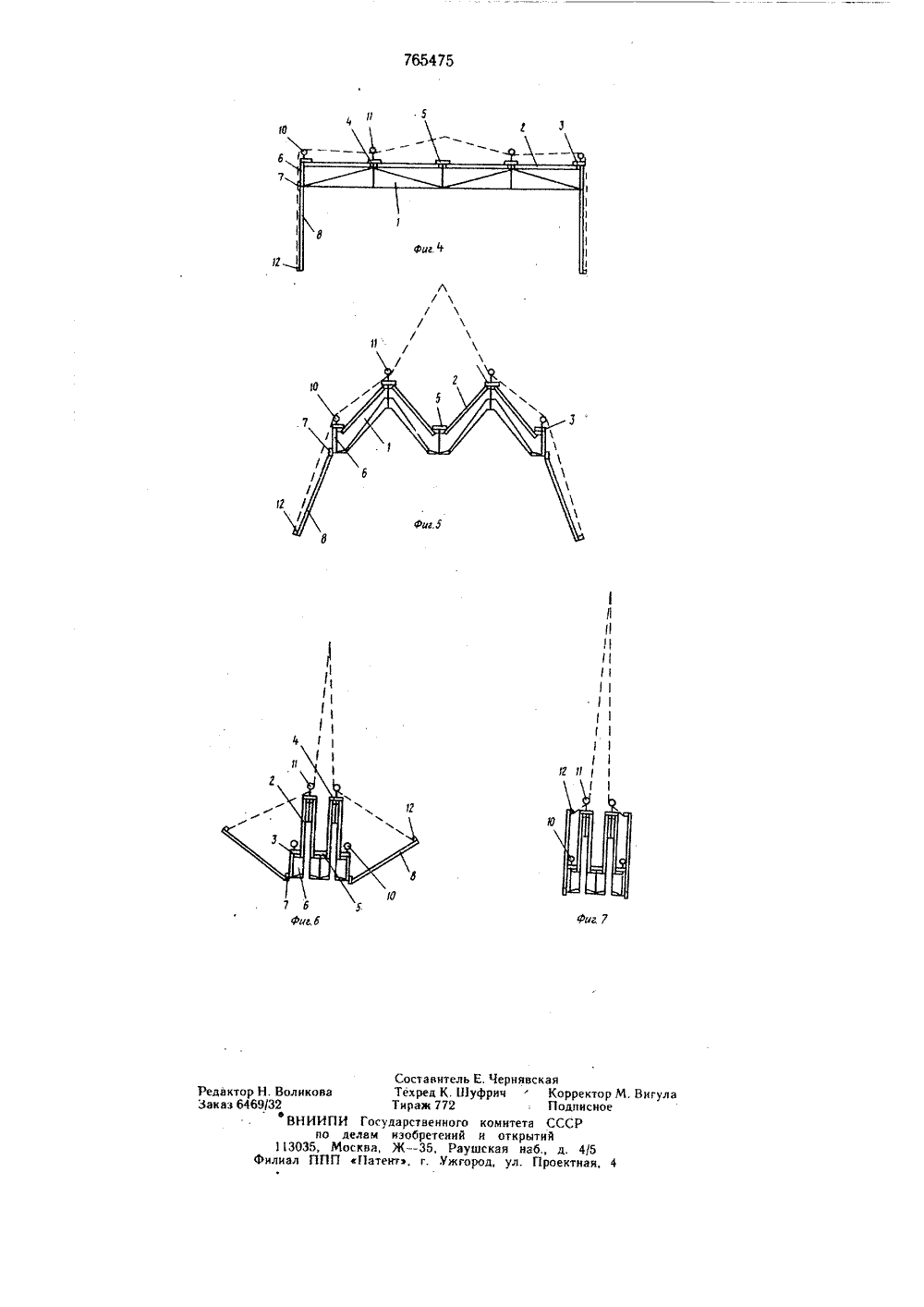

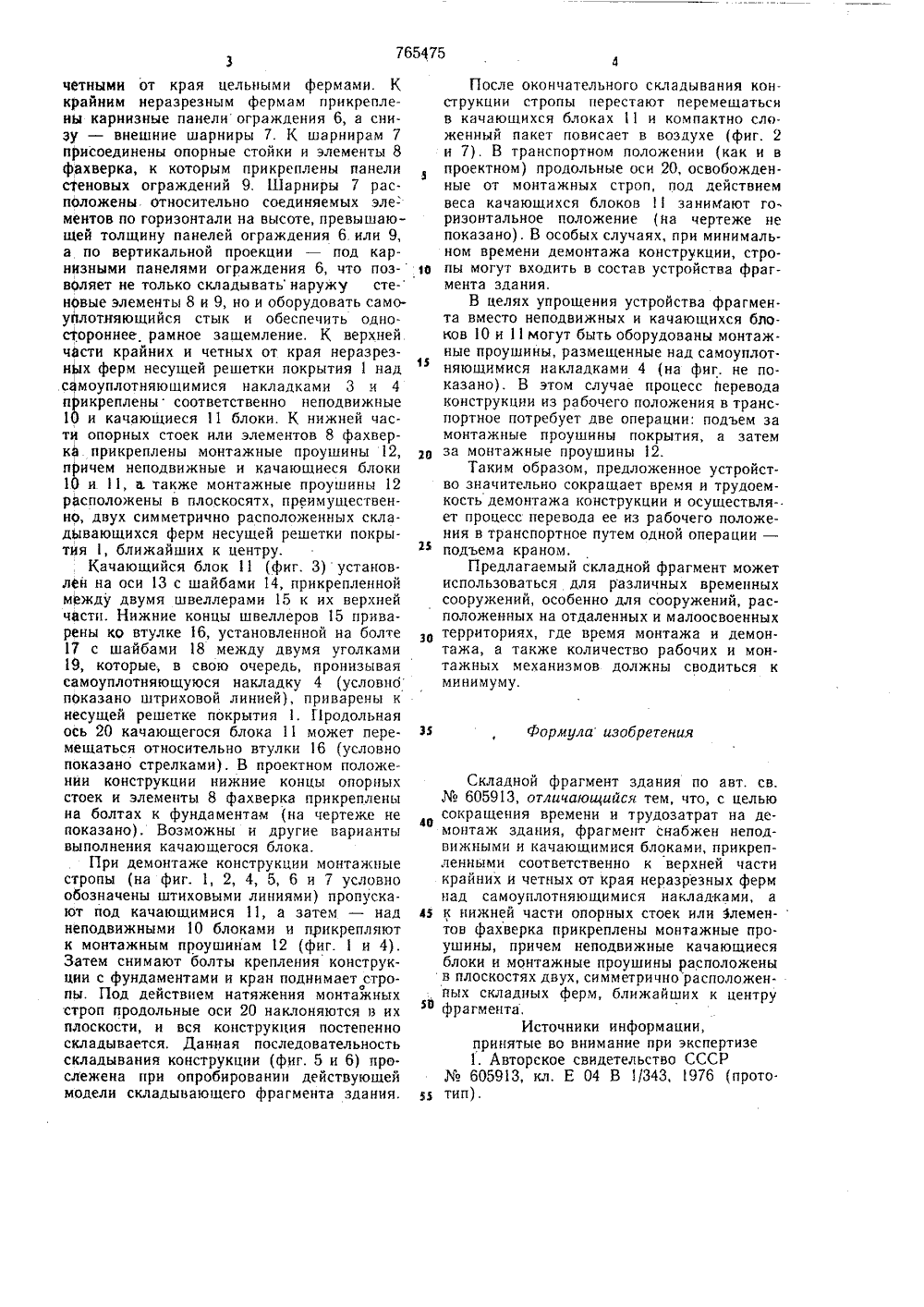

О П И С А Н И Е ( 76545ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистически кРеспублик Фгвао делам изооретеиий и открытий(72) Автор изобретения А. П. Кли мов Всесоюзный институт по проектированию организации энергетического строительства Оргэнергострой(54) СКЛАДНОЛ ФРАГМЕНТ ЗДАНИЯ 1Изобретение относится к складным конструкциям инвентарных зданий различногоназначения.По основному авт. св.605913 известен складной фрагмент здания, включающий складную несущую решетку покрытия,выполненную из пересекающихся ферм собщими стойками 11. Фермы продольногонаправления - неразрезные, а фермы поперечного направления - складные. К верхнему поясу последних прикреплены кровельные панели ограждений со стыками, оборудованными уплотняющимися нащельниками.К крайним неразрезным фермам прикреплены карнизные панели ограждений, а снизу -внешние шарниры, к которым присоединеныопорные стойки и элементы фахверка, к ко-торым также прикреплены панелй стеновыхограждений,Недостатком известного складного фрагмента является длительность и трудоемкостьдемонтажа.Цель изобретениясокращение времении трудозатрат на демонтаж здания.Это достигается тем, что в предлагаемомскладном фрагменте здания в верхней части крайних н четных от края неразрезных 2ферм над самоуправляющимися накладкамиприкреплены соответственно неподвижные и качающиеся блоки, а к нижней части опорных стоек или элементов фахверка прикреплены монтажные проушины, причем неподвижные и качающиеся блоки, а также монтажные проушины расположены в плоскостях двух, симметрично расположенных складных ферм, ближайших к центру фрагмента.На фиг, 1 изображена конструкция фрагмента здания до демонтажа, общий вид;1 в на фиг. 2 - то же, после демонтажа; нафиг, 3 - схема качающегося блока; на фиг. 4 - 7 - схемы поперечников демоитируемой конструкции, в различных монтажных положениях.Складной фрагмент содержит складнуюв одном направлении несущую решетку покрытия 1, выполненную из пересекающихся ферм с общими етойками,. причем фермы продольного направления - неразрезные, а фермы поперечного направления - склад.ные. К верхнему поясу ферм прикреплены кровельные панели ограждений 2, стыки которых оборудованы самоуправляющимися накладками 3, 4 и .5, расположенными соответственно над крайними, четными и не 765475четными от края цельными фермами. К крайним неразрезным фермам прикреплены карнизные панели ограждения 6, а снизу - внешние шарниры 7. К шарнирам 7 присоединены опорные стойки и элементы 8 фахверка, к которым прикреплены панели стеновых ограждений 9. Шарниры 7 расположены относительно соединяемых эле- ментов по горизонтали на высоте, превышающей толщину панелей ограждения 6. или 9, а по вертикальной проекции - под карнизными панелями ограждения б, что позвОляет не только складывать наружу сте- новые элементы 8 и 9, но и оборудовать само- уплотняющийся стык и обеспечить одностороннее рамное защемление. К верхней части крайних и четных от края неразрезных ферм несущей решетки покрытия 1 над самоуплотняющимися накладками 3 и 4 прикреплены соответственно неподвижные 10 и качающиеся 11 блоки. К нижней час. ти опорных стоек или элементов 8 фахверк 0 прикреплены монтажные проушины2, причем неподвижные и качающиеся блоки 10 и 11, 0, также монтажные проушины 12 располокены в плоскосятх, преимущественно, двух симметрично расположенных складывающихся ферм несущей решетки покрытия 1, ближайших к центру.Качающийся блок 11 (фиг. 3) установ. лен на оси 13 с шайбами 14, прикрепленной между двумя швеллерами 15 к их верхней части. Нижние концы швеллеров 15 приварены ко втулке 16, установленной на болте 17 с шайбами 18 между двумя уголками 19, которые, в свою очередь, пронизывая самоуплотняющуюся накладку 4 (условно показано штриховой линией), приварены к несущей решетке покрытия 1. Продольная ось 20 качающегося блока 11 может перемещаться относительно втулки 16 (условно показано стрелками). В проектном положении конструкции нижние концы опорных стоек и элементы 8 фахверка прикреплены на болтах к фундаментам (на чертеже не показано). Возможны и другие варианты выполнения качающегося блока.При демонтаже конструкции монтажные стропы (на фиг. 1, 2, 4, 5, 6 и 7 условно обозначены штиховыми линиями) пропуска. ют под качающимися 11, а затем - над неподвижными 10 блоками и прикрепляют к монтажным проушинам 12 (фиг. 1 и 4). Затем снимают болты крепления конструкции с фундаментами и кран поднимает стропы, Под действием натяжения монтажных строп продольные оси 20 наклоняются в их плоскости, и вся конструкция постепенно складывается, Данная последовательность складывания конструкции (фиг. 5 и 6) прослежена при опробировании действующей модели складывающего фрагмента здания.формула изобретения Складной фрагмент здания по авт. св.605913, отличающийся тем, что, с целью сокращения времени и трудозатрат на демонтаж здания, фрагмент снабжен неподвижными и качающимися блоками, прикрепленными соответственно к верхней части крайних и четных от края неразрезных ферм над самоуплотняющимися накладками, а и к нижней части опорных стоек или Элементов фахверка прикреплены монтажные проушины, причем неподвижные качающиеся блоки и монтажные проушины расположены в плоскостях двух, симметрично расположенных складных ферм, ближайших к центру 0 фрагмента.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР605913, кл. Е 04 В 1/343, 1976 (прото. и тип). 3 10 15 20 2 30 После окончательного складывания конструкции стропы перестают перемещаться в качающихся блоках 1 и компактно сложенный пакет повисает в воздухе (фиг. 2 и 7), В транспортном положении (как и в проектном) продольные оси 20, освобожденные от монтажных строп, под действием веса качающихся блоков 11 занимают горизонтальное положение (на чертеже не показано), В особых случаях, при минимальном времени демонтажа конструкции, стропы могут входить в состав устройства фрагмента здания.В целях упрощения устройства фрагмента вместо неподвижных и качающихся блоков 1 О и 11 могут быть оборудованы монтажные проушины, размещенные над самоуплотняющимися накладками 4 (на фиг. не показано). В этом случае процесс перевода конструкции из рабочего положения в транспортное потребует две операции: подъем за монтажные проушины покрытия, а затем за монтажные проушины 12.Таким образом, предложенное устройство значительно сокращает время и трудоемкость демонтажа конструкции и осуществляет процесс перевода ее из рабочего положения в транспортное путем одной операции - подъема краном.Предлагаемый складной фрагмент может использоваться для различных временных сооружений, особенно для сооружений, расположенных на отдаленных и малоосвоенных территориях, где время монтажа и демонтажа, а также количество рабочих и монтажных механизмов должны сводиться к минимуму.765475 5111 г7 Б фцг Внгу ков комнте н откр шская н род, ул 113 илналРедактор Н. ВолЗаказ 6469/32В ИИПИ Госу по делвм 5, Москва,ППП Пате Составитель Е. ЧерняТехред К. ШуфрнчТираж 772 дарственногоизобретений Ж, Рау нтэ, г. Ужг вскаяКорректорПодписноеа СССРцтнйаб., д, 45Проектная,
