Способ выравнивания микрорельефа поля и устройство для его осуществления

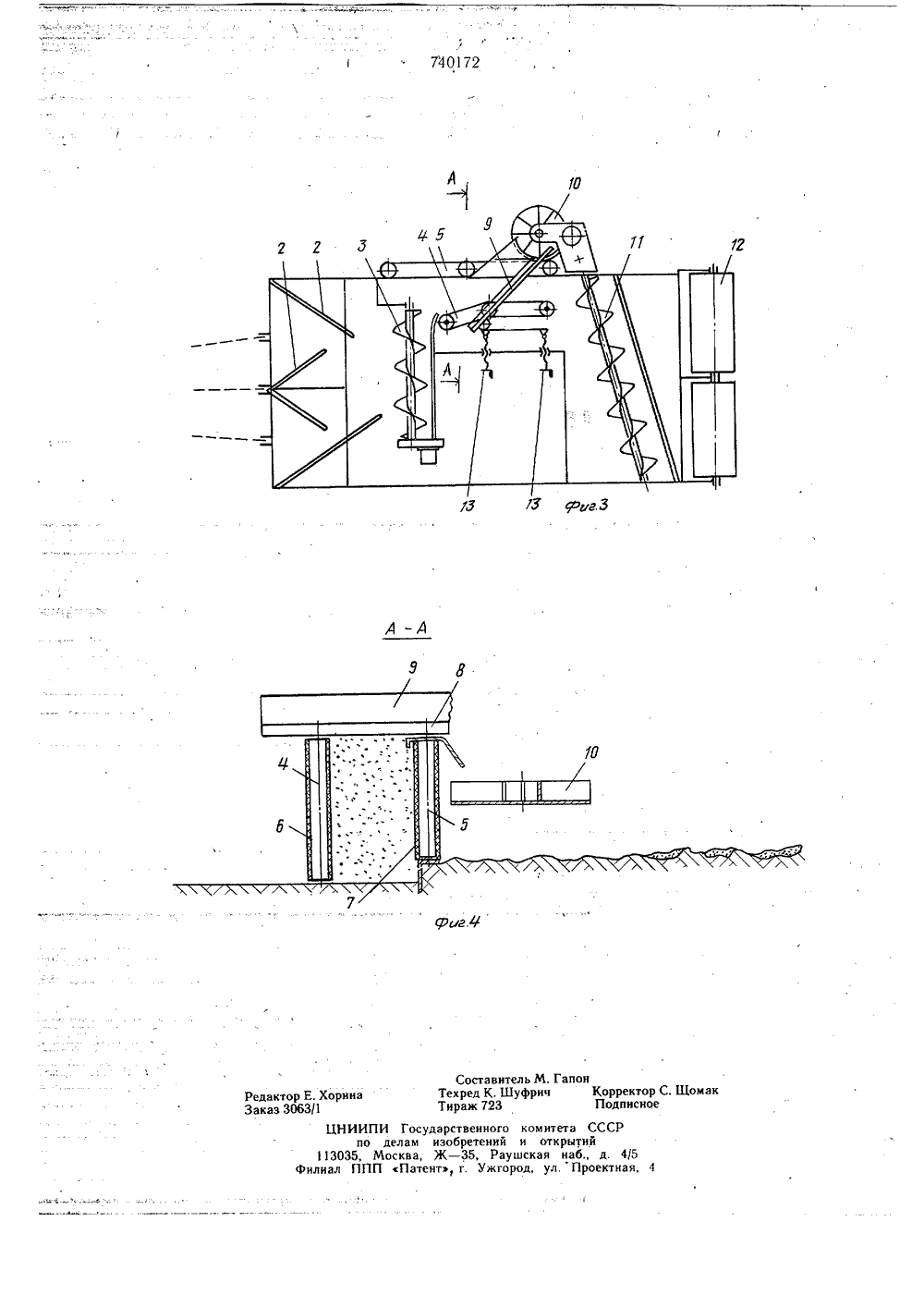

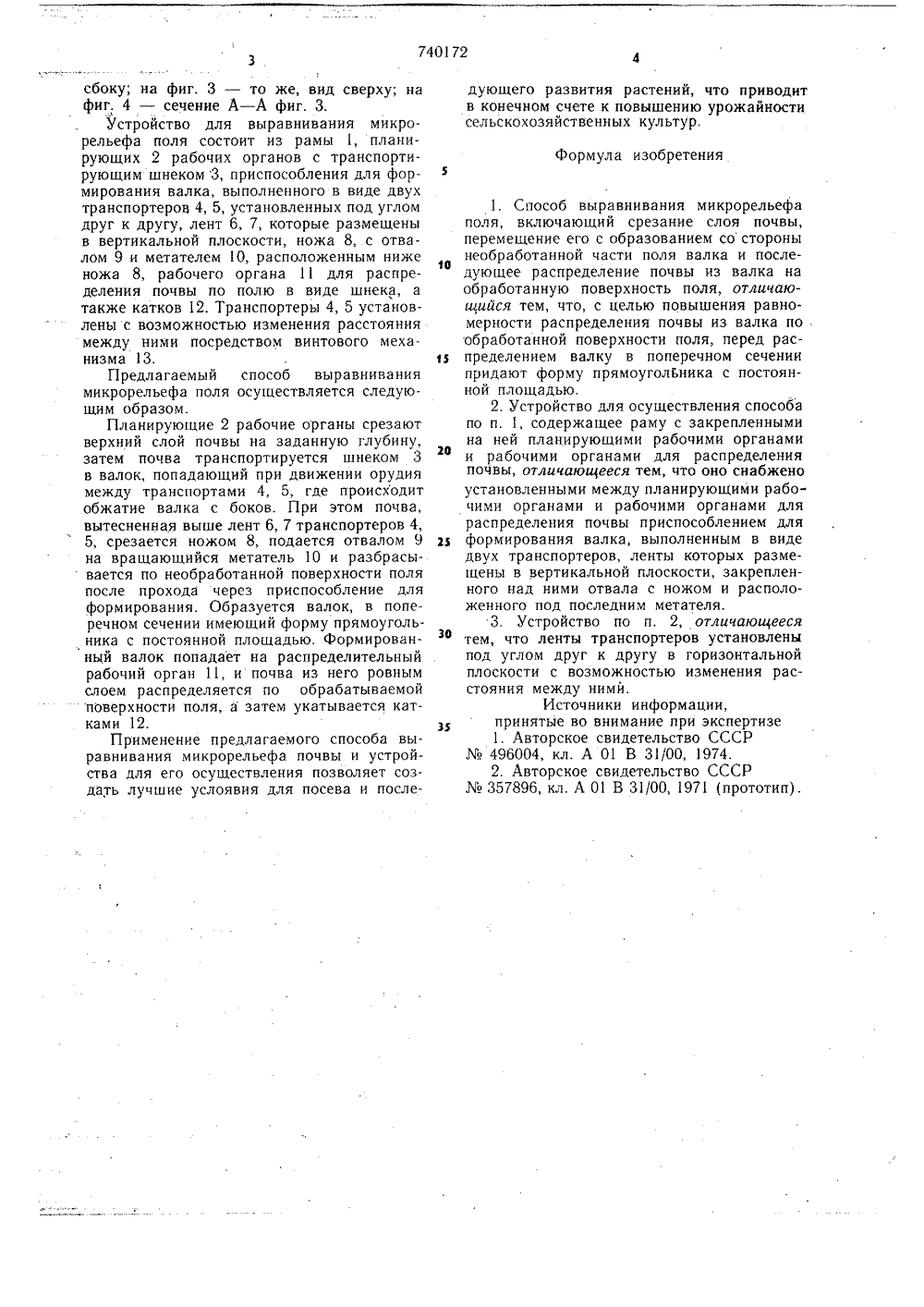

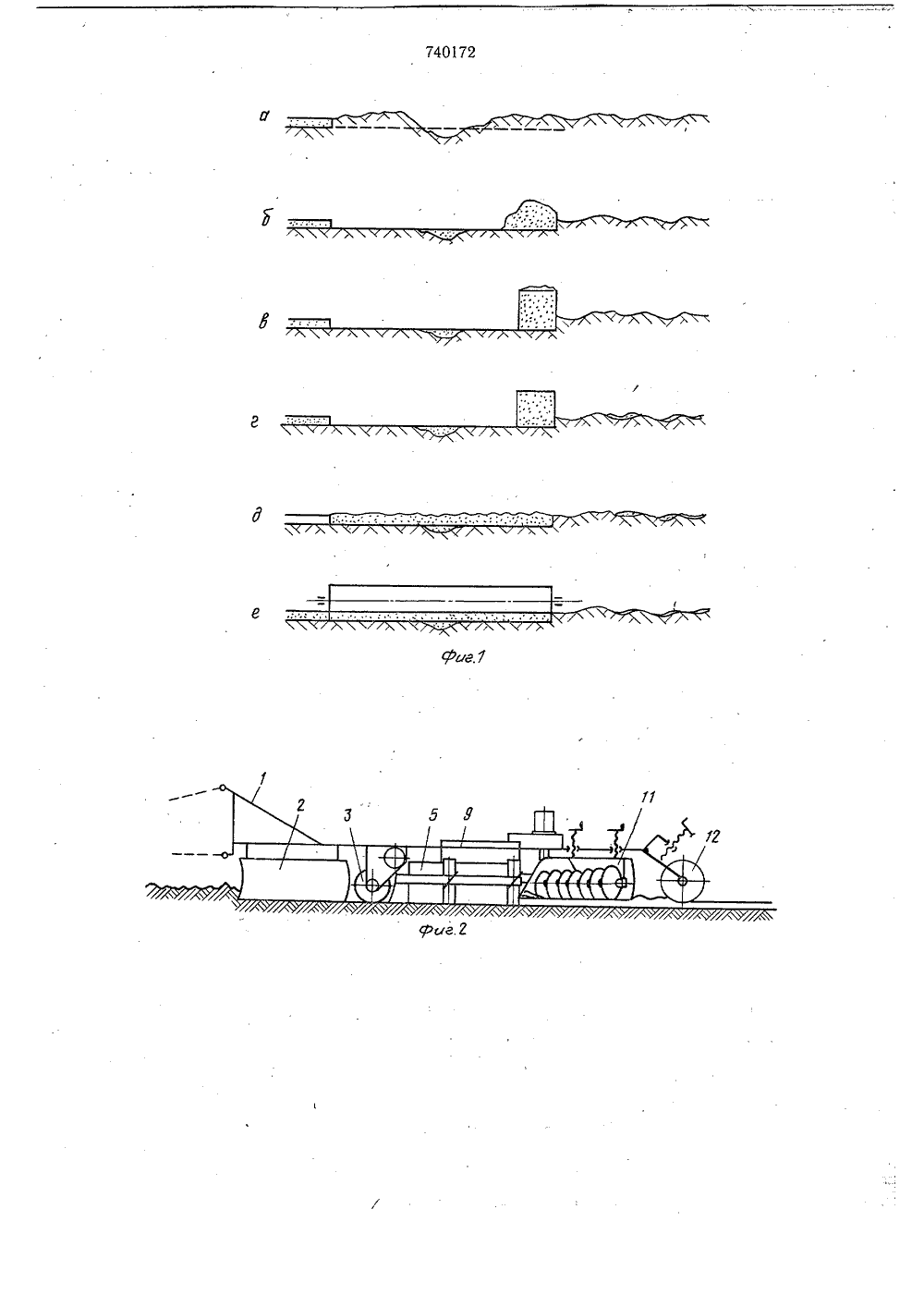

ОП ИСАНИЕ и 740172 Союз СоветскихСоциалистическихРеспублик ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ФссОпубликовано 15.06,80. Бюллетень 22Дата опубликования описания 21.06.80 по делам изооретеиий и открытий(72) Авторы изобретения О. М. Мацепуро, В. М. Камсюк, Я. С. Петлах и М, С. Кринко Центральный научно-исследовательский институт механизации и электрификации сельского хозяйства Нечерноземной зоны СССР(54) СПОСОБ ВЫРАВНИВАНИЯ МИКРОРЕЛЬЕФА ПОЛЯ И УСТРОЛСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ1Изобретение относится к области сельского хозяйства, а именно к способам предпосевнго выравнивания микрорельефа поля.Известен способ выравнивания микрорельефа поля, включающий операции срезания верхнего слоя почвы, перемещение его в боковом направлении и укладку в валки с последующим разбрасыванием по поверхности поля 1.Известен также способ выравнивания микрорельефа поля, включающий срезание слоя почвы, перемещение его с образованием со стороны необработанной части поля валка и последующее распределение почвы из валка на обработанную поверхность поля 12.Способ осуществляют устройством, содержащим раму с закрепленными на ней планирующими рабочими органами и рабочими органами для распределения почвы. Недостатком известного способа является неравномерность распределения почвы по обработанной поверхности поля из-за изменения объема почвы в валке,Целью изобретения является повышение равномерности распределения почвы из валка по обработанной поверхности поля. 2Это достигается тем, что валку в поперечном сечении придают форму прямоугольника с постоянной площадью.Отличие устройства, позволяющего осуществить предлагаемый способ, состоит в том, что оно снабжено установленными между планирующими рабочими органами и рабочими органами для распределения почвы приспособлением для формирования валка, выполненным в виде двух транспортеров, ленты которых размещены в вертикальной 10 плоскости, закрепленного над ними отвалас ножом и расположенного под последним метателя, а ленты транспортеров установлены под углом друг к другу в горизонтальной плоскости с возможностью изменения рас- стояния между ними.На фиг. 1 изображена технологическаясхема способа: а - срезание верхнего слояпочвы; б - транспортирование почвы в валок; в - обжатие валка; г - формирование валка в форму прямоугольника; д - распределение валка по обработанной поверхности поля; е в " прикатывание валка катками.На фиг. 2 изображено устройство дляосуществлений предлагаемого способа, видсбоку; на фиг. 3 - то же, вид сверху; на фиг. 4 - сечение А - А фиг. 3.Устройство для выравнивания микрорельефа поля состоит из рамы 1, планирующих 2 рабочих органов с транспортирующим шнеком 3, приспособления для формирования валка, выполненного в виде двух транспортеров 4, 5, установленных под углом друг к другу, лент 6, 7, которые размещены в вертикальной плоскости, ножа 8, с отвалом 9 и метателем 1 О, расположенным ниже ножа 8, рабочего органа 11 для распределения почвы по полю в виде шнека, а также катков 12. Транспортеры 4, 5 установлены с возможностью изменения расстояния между ними посредством винтового механизма 13, 15Предлагаемый способ выравнивания микрорельефа поля осуществляется следующим образом.Планирующие 2 рабочие органы срезают верхний слой почвы на заданную глубину, затем почва транспортируется шнеком 3гв в валок, попадающий при движении орудия между транспортами 4, 5, где происходит обжатие валка с боков. При этом почва, вытесненная выше лент 6, 7 транспортеров 4, 5, срезается ножом 8, подается отвалом 9 д на вращающийся метатель 10 и разбрасывается по необработанной поверхности поля после прохода через приспособление для формирования. Образуется валок, в поперечном сечении имеющий форму прямоугольника с постоянной площадью. Формирован- З 0 ный валок попадает на распределительный рабочий орган 11, и почва из него ровным слоем распределяется по обрабатываемой поверхности поля, а затем укатывается катками 12.Применение предлагаемого способа выравнивания микрорельефа почвы и устройства для его осуществления позволяет создать лучшие услоявия для посева и последующего развития растений, что приводит в конечном счете к повышению урожайности сельскохозяйственных культур,Формула изобретения1. Способ выравнивания микрорельефа поля, включающий срезание слоя почвы, перемещение его с образованием со стороны необработанной части поля валка и последующее распределение почвы из валка на обработанную поверхность поля, отличающийся тем, что, с целью повышения равномерности распределения почвы из валка по обработанной поверхности поля, перед распределением валку в поперечном сечении придают форму прямоугольника с постоянной плошадью.2. Устройство для осуществления способа по п. 1, содержащее раму с закрепленными на ней планирующими рабочими органами и рабочими органами для распределения почвы, отличающееся тем, что оно снабжено установленными между планирующими рабочими органами и рабочими органами для распределения почвы приспособлением для формирования валка, выполненным в виде двух транспортеров, ленты которых размещены в вертикальной плоскости, закрепленного над ними отвала с ножом и расположенного под последним метателя.3. Устройство по и, 2, отличающееся тем, что ленты транспортеров установлены под углом друг к другу в горизонтальной плоскости с возможностью изменения расстояния между ними.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР496004, кл. А 01 В 31/00, 1974.2. Авторское свидетельство СССР357896, кл, А 01 В 31/00, 1971 (прототип).Редактор Е. ХорннаЗаказ 3063 ПЦНИИ ПИ Госпо делам1)3035, Москва,лиал ППП ПатСоставитель М. ГапонТехред К. Шуфрнч Корректор С, Шоман Тираж 723 Подписное дарственного изобретений Ж - 35, Рау ит, г. Ужго комитета СССРи открытий шская наб д. 4/5 од, ул. Проектная
