Логическое реле скольжения генератора

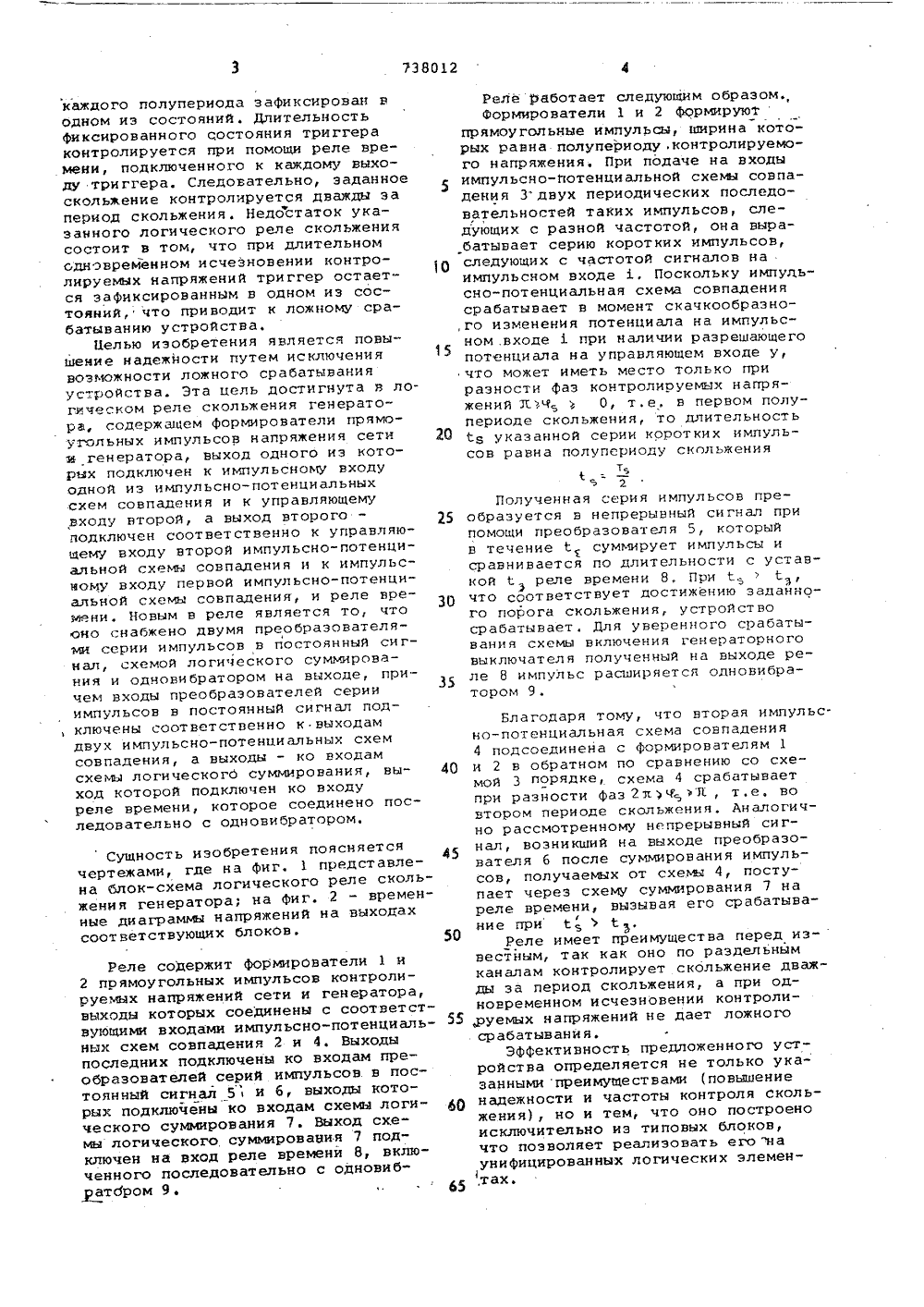

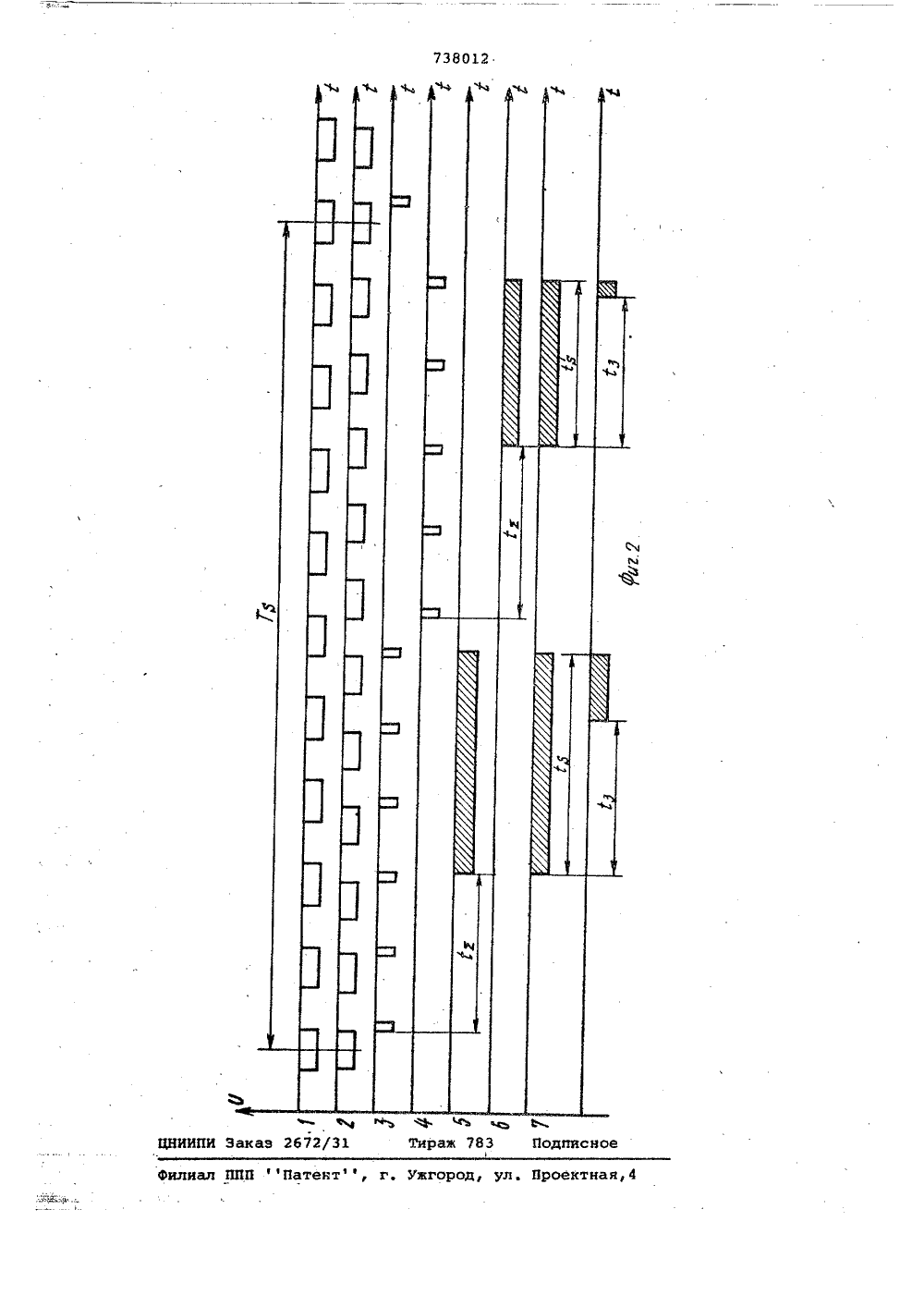

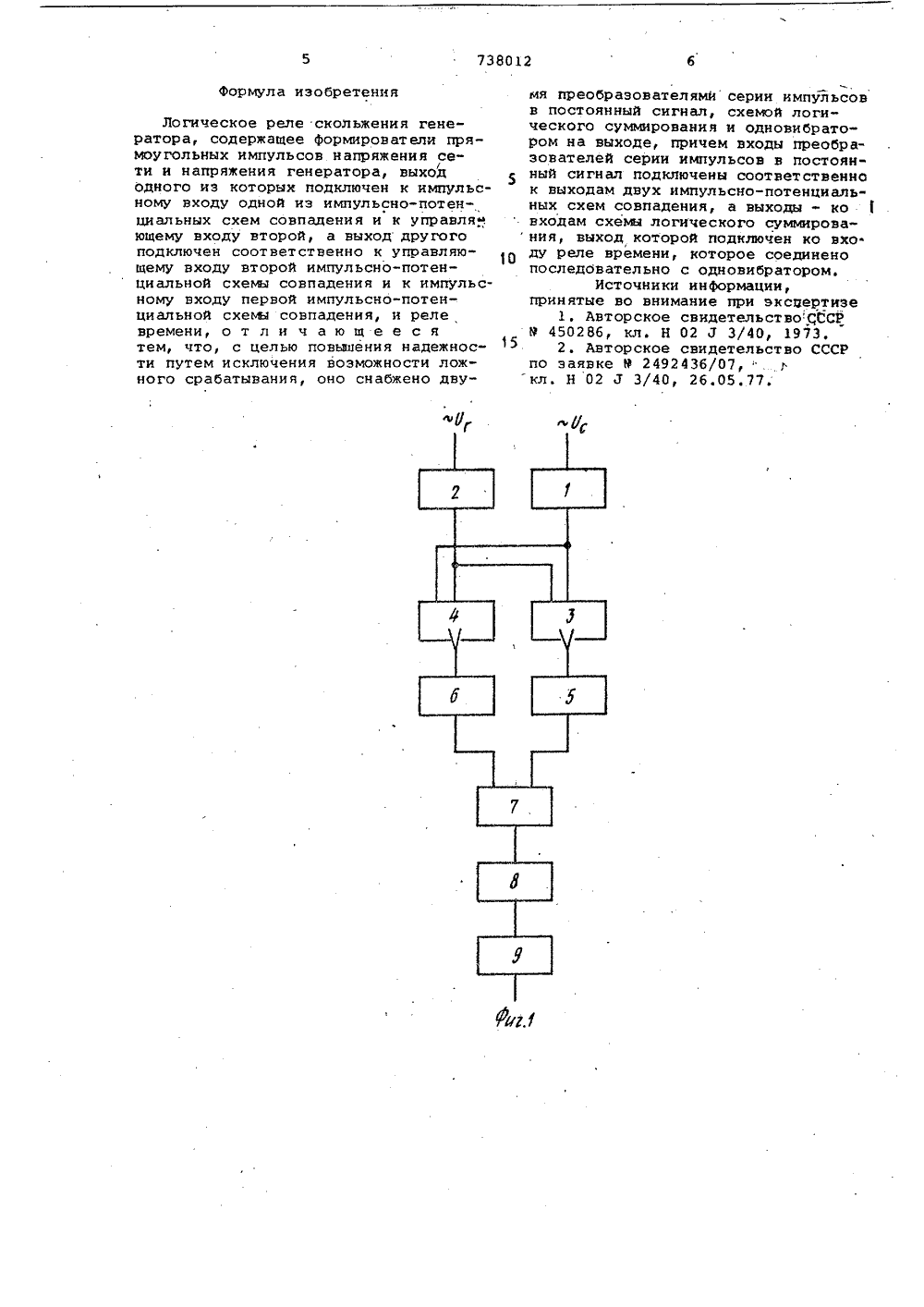

ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М, Кл,2 Н 02 У 3/4 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 0306801(72) Авторы изобретения И. М. Ницберг, Л. Б. Рутковский и Э,А. Шестунов Ленинградское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института Гидропроект им, С,Я.Жука и Научноисследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательскргоинститута Гидропроект им. С,Я.Жука(54) ЛОГИЧЕСКОЕ РЕЛЕ С Настоящее изобретение относится к области автоматизации энергосистем и предназначено для управления синхронными генераторами в составе схем самосинхронизации.В бесконтактных системах управления синхронными генераторами локальные устройства, имеющие измерительные органы, целесообразно выполнять на таких же унифицированных элементах (модулях), при помощи которых строится остальная, логическая часть система. Относительно контроля скольжения задача состоит в том, чтобы получить надежное устройство, которое контролировалс бы заданное значение скольжения дважды за период.Известны устройства для контроля, величины скольжения и угла генератора 20 в которых в качестве сравнителя фаз используется импульсно-потенциаатьная схема совпадения 1 .Импульсно-потенциальная схема, совпадения вырабатывает серию корот ких импульсов в диапазоне разности фаз, контролируемах напряжений йМзО. Таким образом, длительность этой сеРии равна полупериоду скольжения. Заданное значение сколь. КОЛЬЖЕНИЯ ГЕНЕРАТОРаз. , "О 2- т;:, жения контролируется при помощи реле времени. Оцнако это устройство имеет в своем составе два расширите- ля импульсов, датчики подсинхронйых оборотов, что его усложняет.Известно логическое реле скольжения, содержащее две импульсно-потенциальные схемы совпадения, включенные на раздельные входы симметричного триггера. Входы обеих схем совпадения соединены с выходами сетевого и генераторного формирователей пря,моугольных импульсов, выход одного из которых подключен к импульсному входу одной из импульсно-потенциальных схем совпаденйя и к управляющему входу второй, а выход второго- подключен соответственно к управляющему входу второй импульсно-потенциальной схемы совпадеция и к импульсному входу первой",импульсно-потевциальной схемы совпадения, Реле скольжения содержит также релевремейи(21 . Каждая " схема совпадениявырабатывает серию коротких импульсов в со- ответствующем полупериоде скольжения, в диапазоне разности фаз ХЪ О. Таким образом, триггер, управляемйй этими схемами совпадения, в течениекаждого полупериода зафиксирован водном иэ состояний. Длительностьфиксированного состояния триггераконтролируется при помощи реле времени, подключенного к каждому выходу триггера. Следовательно, заданноескольжение контролируется дважды эапериод скольжения. Недостаток указанного логического реле скольжениясостоит в том, что при длительномодновременном исчезновении контролируемых напряжений триггер остается зафиксированным в одном из состояний, что приводит к ложному срабатыванию устройства,Целью изобретения является поношение надежности путем исключениявозможности ложного срабатыванияустройства. Эта цель достигнута в логическом реле скольжения генератора, содержащем Формирователи прямоугольных импульсов напряжения сетим генератора, выход одного из которых подключен к импульсному входуодной иэ импульсно-потенциальныхсхем совпадения и к управляющемувходу второй, а выход второгоподключен соответственно к управляющему входу второй импульсно-потенциальной схемы совпадения и к импульсному входу первой импульсно-потенциальной схемы совпадения, и реле времени. Новым в реле является то чтооно снабжено двумя преобразователями серии импульсов в постоянный сигнал схемой логического сумьярова/ния и одновибратором на выходе, причем входы преобразователей серииимпульсов в постоянный сигнал под, ключены соответственно к выходамдвух импульсно-потенциальных схемсовпадения, а выходы - ко входамсхемы логическогО суммирования, выход которой подключен ко входуреле времени, которое соединено последовательно с одновибратором,Сущность изобретения поясняется чертежами, где на фиг. 1 представлена блок-схема логического реле скольжения генератора; на Фиг. р2 - в еменные диаграммы напряжений на выходах соответствующих блокОв.Реле содержит формирователи 1 и2 прямоугольных импульсов контролируемых напряжений сети и генератора,выходы которых соединены с соответствующими входами импульсно-потенциальных схем совпадения 2 и 4, Выходыпоследних подключены ко входам преобразователей серий импульсов. в постоянный сигнал 5и 6, выходы которых подключены ко входам схемы логического суммирования 7. Выход схемы логического суммирования 7 подключен на вход реле времени 8, включенного последовательно с одновибратбром 9, Реле Работает следующим образом.Формирователи 1 и 2 фррмируютпрямоугольные импульсы, ширина которых равна полупериоду .контролируемого напряжения. При подаче на входы5 импульсно-потенциальной схемы совпадения 3 двух периодических последовательностей таких импульсов, следующих с разной частотой, она вырабатывает серию коротких импульсов,0 следующих с частотой сигналов наимпульсном входе 1. Поскольку импульсно-потенциальная схема совпадениясрабатывает в момент скачкообразно,го изменения потенциала на импульсном .входе 1 при наличии разрешающегопотенциала на управляющем входе у,что может иметь место только приразности Фаз контролируемых напряжений )яО, т.е, в первом полупериоде скольжения, то длительностьз указанной серии коротких импульсов равна полупериоду скольженият2Полученная серия импульсов пре 25 образуется в непрерывный сигнал припомощи преобразователя 5, которыйв течениесуммирует импульсы исравнивается по длительности с уставкой 1: реле времени 8, При -З 0 что соответствует достижению заданноЭго порога скольжения, устройствосрабатывает. Для уверенного срабатывания схемы включения генераторноговыключателя полученный на выходе реле 8 импульс расширяется одновибра 35тором 9. 40 45 50 55 60 65 Благодаря тому, что вторая импульсно-потенциальная схема совпадения 4 подсоединена с формирователям 1 и 2 в обратном по сравнению со схемой 3 порядке схема 4 срабатывает при разности Фаз 2 тсЧ й:, т,е, во втором периоде скольжения. Аналогично рассмотренному непрерывный сигнал, возникший на выходе преобразователя 6 после суммирования импульсов, получаемых от схемы 4, поступает через схему суммирования 7 на реле времени, вызывая его срабатывание приЪРеле имеет преимущества перед из-вестным, так как оно по раздельным каналам контролирует скольжение дважды за период скольжения, а при одновременном исчезновении контроли,руемых напряжений не дает ложного срабатывани я.Эффективность предложенного устройства определяется не только указанными преимуществами (повышение надежности и частоты контроля скольжения), но и тем, что оно построено исключительно иэ типовых блоков, что позволяет реализовать его на унифицированных логических элемен,тах.Формула изобретения Логическое реле скольжения генератора, содержащее Формирователи прямоугольных импульсов напряжения сети и напряжения генератора, выходг одного из которых подключен к импульсному входу одной из импульсно-потенциальных схем совпадения и к управля ющему входу второй, а выход другого подключен соответственно к управляющему входу второй импульсно-потеяциальной схемы совпадения и к импульсному входу первой импульсно-потенциальной схемы совпадения, и реле времени, о т л и ч а ю щ е е с я тем, что, с целью повыаения надежности путем исключения возможности ложного срабатывания, оно снабжено двумя преобразователями серии импульсов в постоянный сигнал, схемой логического суммирования и одновибратором на выходе, причем входы преобразователей серии импульсов в постоянный сигнал подключены соответственно к выходам двух импульсно-потенциальных схем совпадения, а выходы - ко входам схемы логического суммирова ния, выход которой подключен ко вхо. ду реле времени, которое соединено последбвательно с одновибратором.источники инФормации, принятые во внимание при эксцертизе1. Авторское свидетельствоАЗССР Р 450286, кл. Н 02 д 3/40, 1973.2, Авторское свидетельство СССР по заявке 9 2492436/07, . кл. Н 02 Ю 3/40, 26.05.77.7380123 Подписное ЦНИИПИ Эаказ 2672/3 Филиал ППП Патентф, г одуоектная,
