Соединение деталей в стык

Номер патента: 721570

Автор: Рахманов

ZIP архив

Текст

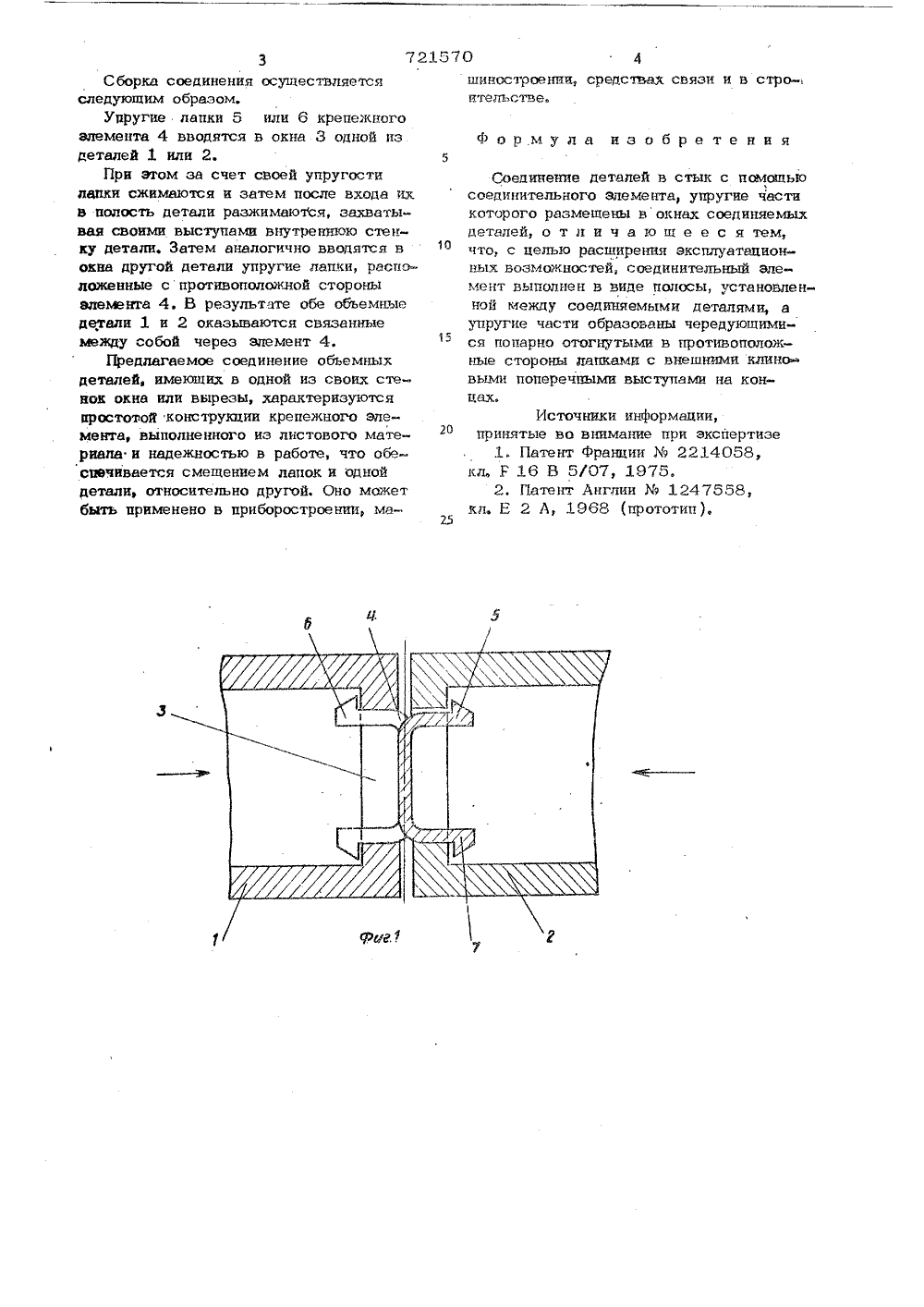

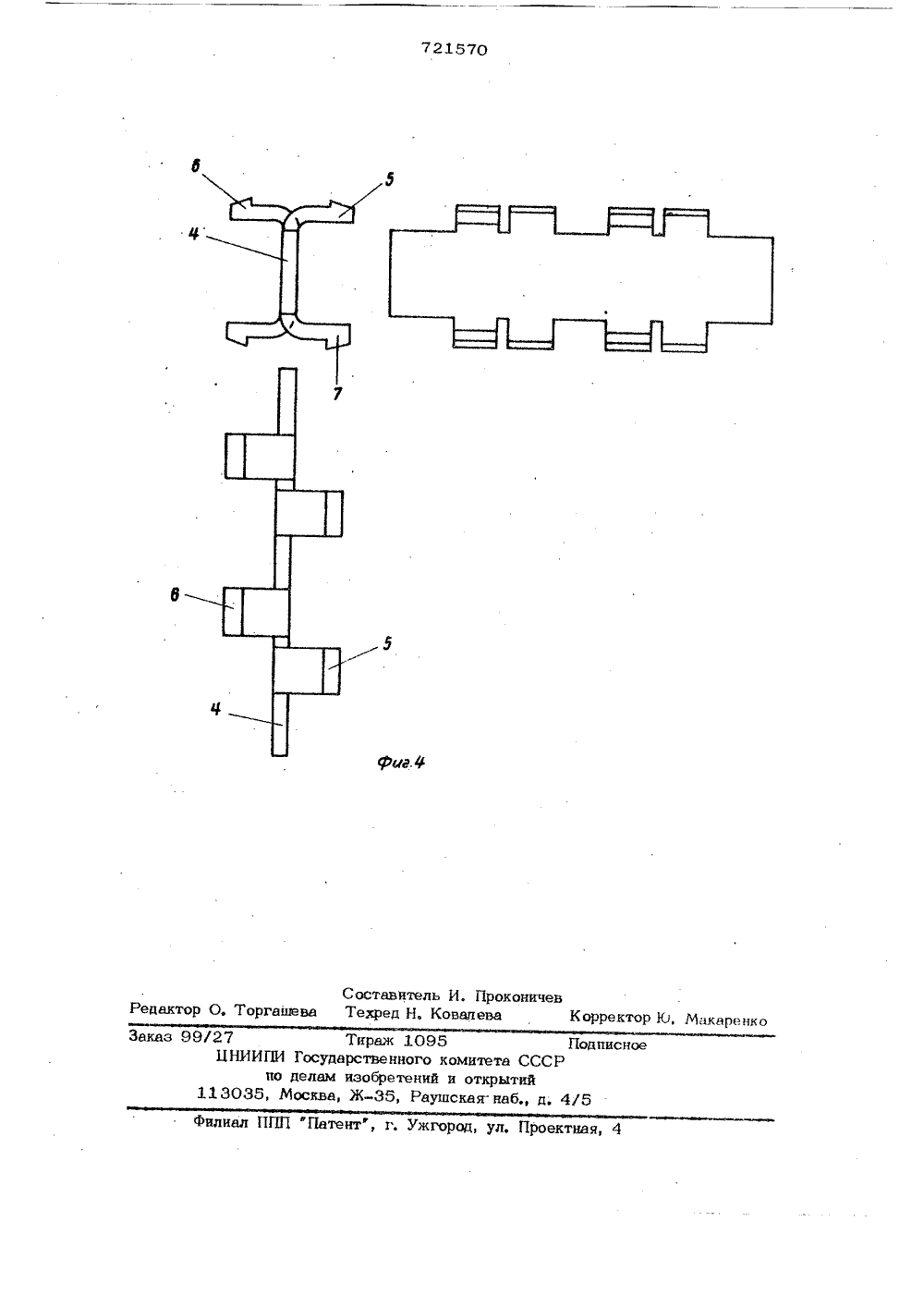

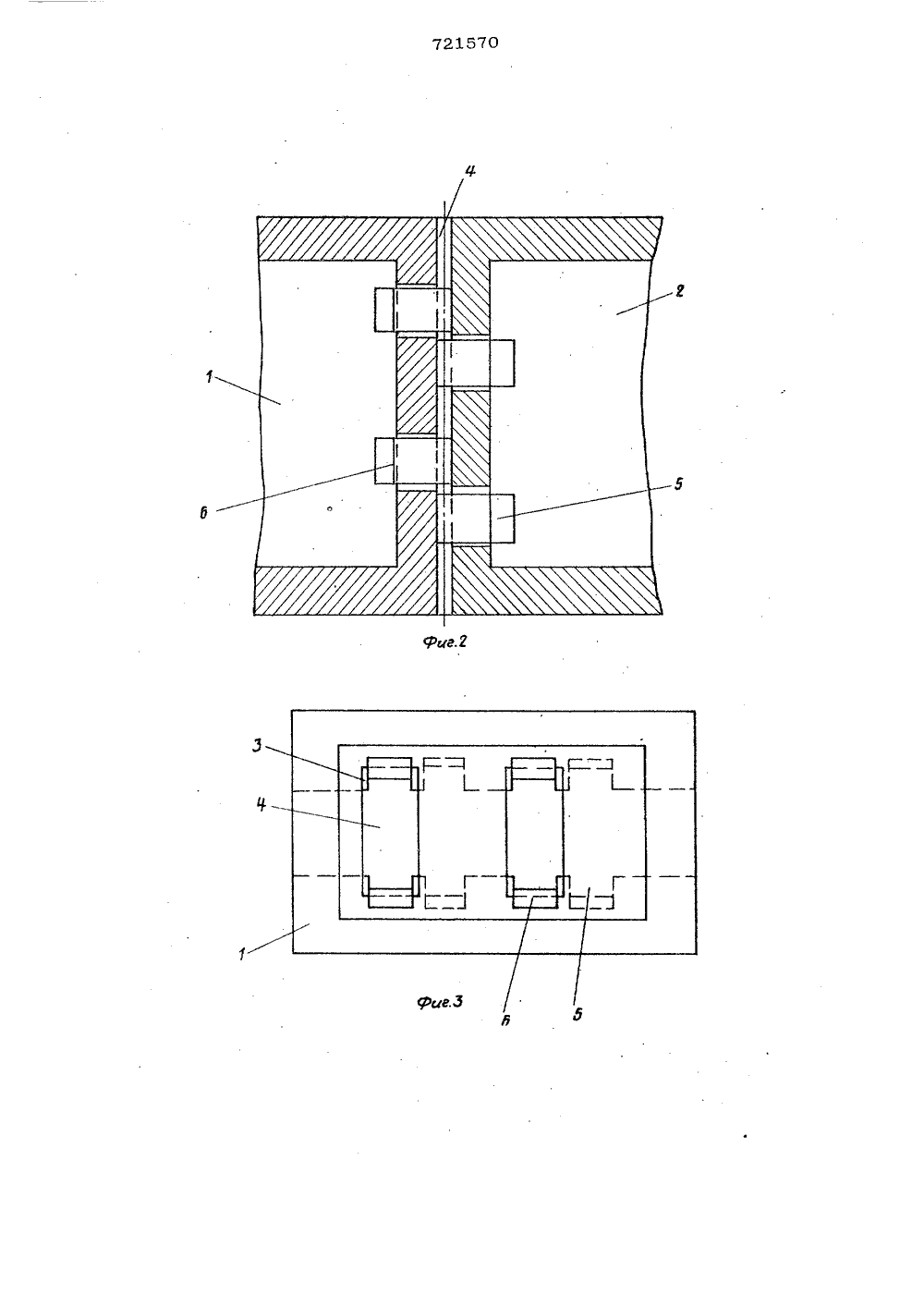

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскнкСоциалнстмческмкреспублик п 1721570Гкудврстюимй ааетат ссаа ва далам кзебретвнкй к атпрмтмй(54) СОЕДИНЕНИЕ ДЕТАЛЕЙ В СТЫК Изобретение относится к области машиностроения и касается конструкцииобъемных деталей, в частности, в стык.Известно соединение деталей с помощью упругих лопаток с выступами на одной из соединяемых деталей, размещен 5ных в окнах второй детали ЩОднако это соединение сложно в изготовлении и может быть использованодля соединения достаточно узкого перечня деталей,Известно также соединение деталей встык с помощью соединительного элемента, упругие части которого размещены вокнах соединяемых деталей 121Это соединение является наиболееблизким к изобретению по техническомусуществу и достигаемому результату,Однако это соединение может бытьиспользовано для соединения лищь определенного профиля деталей, что сужаетэксплуатационные возможности.Цель изобретения - расширение эксплуатационных возможностей,2Цель достигается тем, что соединительный элемент выполнен в виде полосы, установленной между соединяемыми деталями,а упругие части образованы чередующимися попарно отогнутыми в противоположные стороны лапками с внешними клиновыми поперечными выступами на концах.На фиг. 1 показано соединение, оЬ- щий вид, продольный разрез; на фиг. 2- то же, вид в плане; на фиг, 3 - то же, вид спереди; на фиг. 4 - конструкция промежуточного крепежного элемента, три проекции.Соединение содержит детали 1 и 2, снабженные окнами 3, и промежуточный соединительный элемент 4, выполненный из листового металла в виде вертикальной полосы с отогнутыми попарно в противоположные стороны упругими лопатками 5 и 6, имеющими выступы 7. Выступы расположейа с внешней стороны лопаток, поперек их и имеют клиновую форму.3 7Сборка соединения осуществляетсяследующим образом.Упругие лапки 5 или 6 крепежногоэлемента 4 вводятся в окна 3 одной издеталей 1 или 2,При этом за счет своей упругостилапки сжимаются и затем после входа ихв полость детали разжимаются, захватывая своими выступами внутреннюю стену детали. Затем аналогично вводятся вокна другой детали упругие лапки, расположенные с противоположной стороныэлемента 4. В результате обе объемныедетали 1 и 2 оказываются связанныемежду собой через элемент 4,Предлагаемое соединение обьемныхдеталей, имекицих в одной из своих стенок окна или вырезы, характеризуютсяпростотой конструкции крепежного элемента, выполненного из листового материала и надежностью и работе, что обеспечивается смещением лапок и однойдетали, относительно другой. Оно можетбыть применено в приборостроении, машиностроении, средствах связи и в стро-,ительстве,Формула изобретенияСоединение деталей в стык с помощьюсоединительного элемента, упругие части которого размещены в окнах соединяемых деталей, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей, соединительный элемент выполнен в виде полх:ы, установленной между соединяемыми деталями, а упругие части образованы чередующююися попарно отогнутыми в противоположные стороны лапками с внешними клино выми поперечными выступами на концяхфИсточники информации,принятые ва внимание при экспертизе 2 О 1. Патент Франции2214058,кл, Р 16 В 507, 1975. 2, Патент Англии1247558,25 кл, Е 2 Л, 1968 (прототип).Составитель И. Проконичевактор О. Торгашева Техред Н, Ковалева КорректоЗаказ 99/27 Тираж 1095 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, ЖРаушская- набд. 4/5 илиал ППП Патент, г, Ужгород, ул, Проектная,каре нк

Смотреть

Заявка

2654501, 10.08.1978

РАХМАНОВ НИКОЛАЙ НИКОЛАЕВИЧ

МПК / Метки

МПК: F16B 5/07

Метки: соединение, стык

Опубликовано: 15.03.1980
