Программное микроустройство

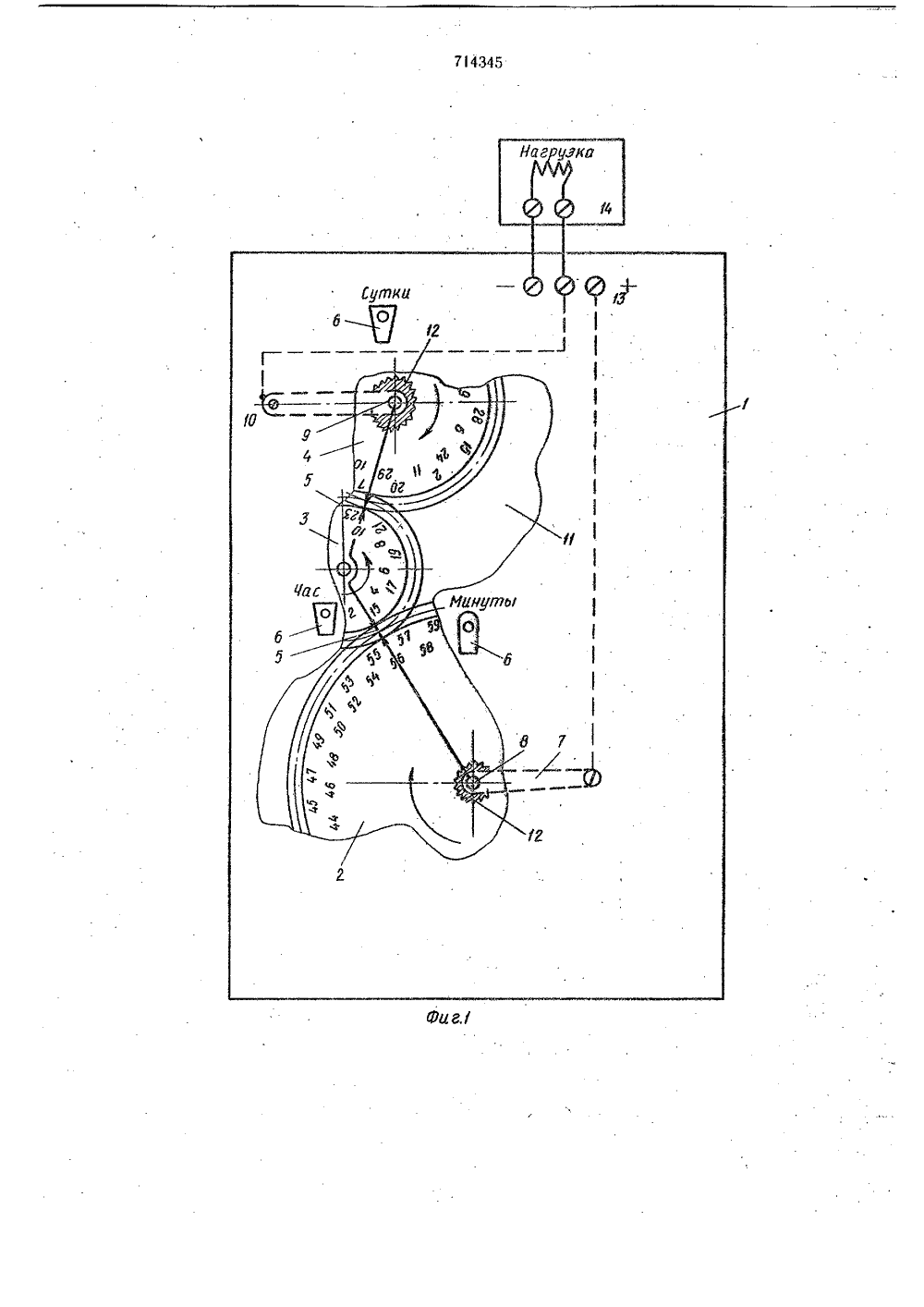

(22) Заявлено 05,05.7 2481249 Д 8-10 51) М К а Гприсоединением заявки осумрстоанный номнтет СССР но делам нвобрвтвннй(72) Автор изобретения Н. П. Обори 1) Заявител истопольский часовои заво 54) ПРОГРАММНОЕ МИКРОУСТРОЛСТ программирующих ектрнческими цеИзобретение касаетсяустройств управления элпями,Известны электроннаае часы с индикацией текущего и календарного времени, содержащие счетчики секунд, минут, часов, дней недели, дней месяца . Недостатком их является сложность выполнения и значительный объем оборудования.Известен шаговый искатель, содержащий один подвижный контакт на роторе и 11 - 50 неподвижных, статорных контактов 2,Недостатком устройства является невозможность выполнения длительной программы с большой точностью программирования по времени.Цель изобретения - увеличение цикла программирования без уменьшения точности,Для этого программное микроустройство, содержащее источник питания, временной привод, нагрузку и зубчатые контактные диски, содержит электрические самозащищающиеся точечные контакты - пружины, неподвижно расположенные на двух или более зубчатых контактных дисках, последовательно соединенных в электрическую цепь между собой, с источником питания и нагрузкой, причем каждый зуб зубчатыхконтактных дисков имеет свой собственный порядковый номер.На фиг.приведена кинематическая 5 схема устройства; на фиг, 2 - временнаядиаграмма работы устройства.Устройство содержит плату 1, системузубчатых дисков групп времени: минут2, часов - 3 и суток 1 - 4, замкнутые точечные тт, контакты-пружины дисков - 5, окна ука-. зателей времени - 6, контактную пружинудиска минут - 7, контакт диска минут - 8, контакт диска суток - 9, пружину этого диска - 10, временной привод устройства - 11, ручку - 12, источник питания ф,нагрузку - 14.Устройство работает следующим образом, Простейшее устройство можно представить в виде 3-х дисков А, В, С, имеющих соответственно 8, 5 и 3 зубьев, За ведущий 2 в диск примем диск А, имеющий 8 зубьев.Каждый диск системы будет возвращаться в исходное положение через число шагов - командных импульсов времени 1, соответствующих числу зубьев этого диска. Составимграфик прохождения зубцов дисков системы через окна указателей времени - б, Из графика видно, что при появлении цулей в окнах соседних дисков, создается точечный контакт электрической цепи этих дисков, Справа в графике выписано это время встречи. Так диск А с диском В контактируют через 40 и 80 отрезков времени 1 или шагов дисков А. Эти числа не кратны 3 - числу зубьев диска С. Диск В с диском С созда 1 от контакт через 15, 30, 45, 60, 75, 90, 105 отрезков времени или щагов диска А. Ни одно из этих чисел не кратно числу зубьев диска А. И только на 120 о 1 резке времени 1, числе кратном числам зубцов всех 3-х дисков создается цепь на нагрузку. Таким образом, система создает электрическую цепь по закону нахождения наименьшего кратного числа для нескольких чисел: 120 = ЗХБХ 8. Из графика видно, что каждый оборот диска А приближает время встречи контактов на 8 периодов времени 1 илц на 1 из 5 шагов диска В, т, е. один зуб диска В по временному значению можно принять за 8 щагов зубьев диска А. Обозначим число зубьев дисков соответственно а, в, с. Тогда по времени 1 а содержит 11, а 1 в = а 1. Весь диск содержит ав 1 времени, Это же относится и к дискам В и С, т, е, С =, вс 1, Значит, содержащееся время во всей системе Т = /авс/1, т, е. время создания электрической цепи системы равно произведению отрезка времени периода шага на сомножителя, равные числу зубьев в дисках системы. Это время возрастает по закону геометрической прогрессии с введением но.вых дисков времени в систему. Для созданияуниверсального устройства, которое моглобы выдать запрограммированный сигналв любое время, ограниченное 11 до Т = АВСдостаточно пронумеровать зубья дисков системы так, чтобы цифры в окнах указателейвремени устройства показывали числа единиц времени, необходимых для созданияэлектрической цепи,36 Формула изобретенияПрограммное микроустройство, содержащее источник питания, временной привод,13 нагрузку и зубчатые контактные диски, отличаюи 1 ееся тем, что, с целью увеличенияцикла программирования без уменьшенияточности, оно содержит электрические самозащищающиеся точечные контакты - пружины, неподвижно расположенные на двухили более зубчатых йонтактных дисках, последовательно соединенных в электрическуюцель между собой, с источником питанияи нагрузкой, причем каждый зуб зубчатыхконтактных дисков имеет свой собственныйН порядковый номер.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР362276, кп. 6 04 С 3/00, 19 бб.2. 1 Даговый искатель. в кн, Словарьрадиолюбителя. Вып. 621, сЗцергия. М. - Л,1964, с. 679 (прототип).714345 диск Риск КОИО 1. оео о а О х х В х вг 4 х к Ихх оо х Уо нЮХ х гох х Иг, Составитель В, Новицкий Редактор В, Савнрвггейв Теиред К, Шугрин Корректор Н. Стев Заноз 9288/44 Тираж 482 Подивсное ЦНИ И ПИ Государственного ковнтета СССР по делам изобретений н очи рмтий13033, Москва, Ж - 36, Раушскви набд, 4/8 Филиал ППП сПатентэ, г. Ужгород, ул. Проектная, 4
