Способ ориентирования подземных съемок через одну вертикальную шахту

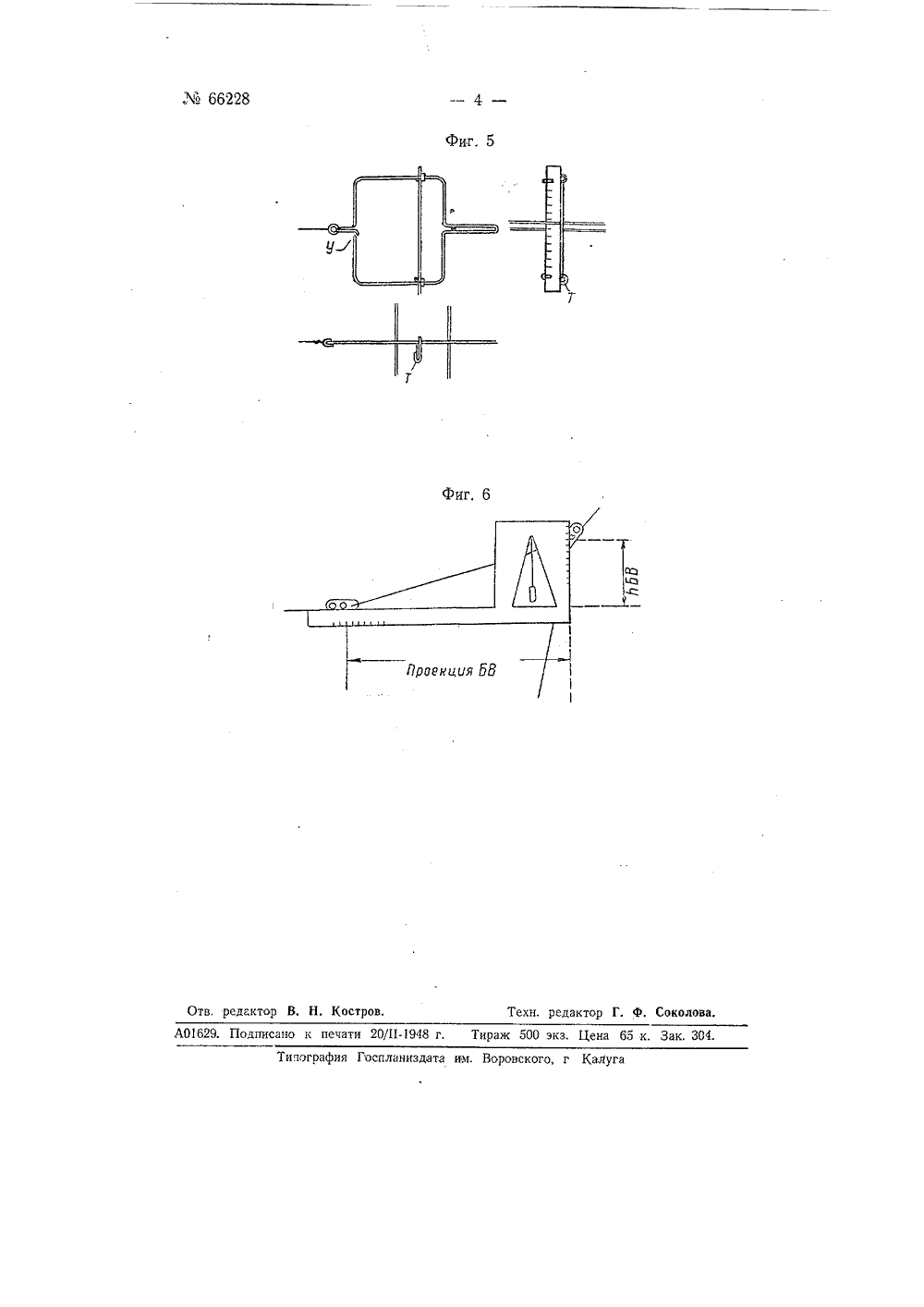

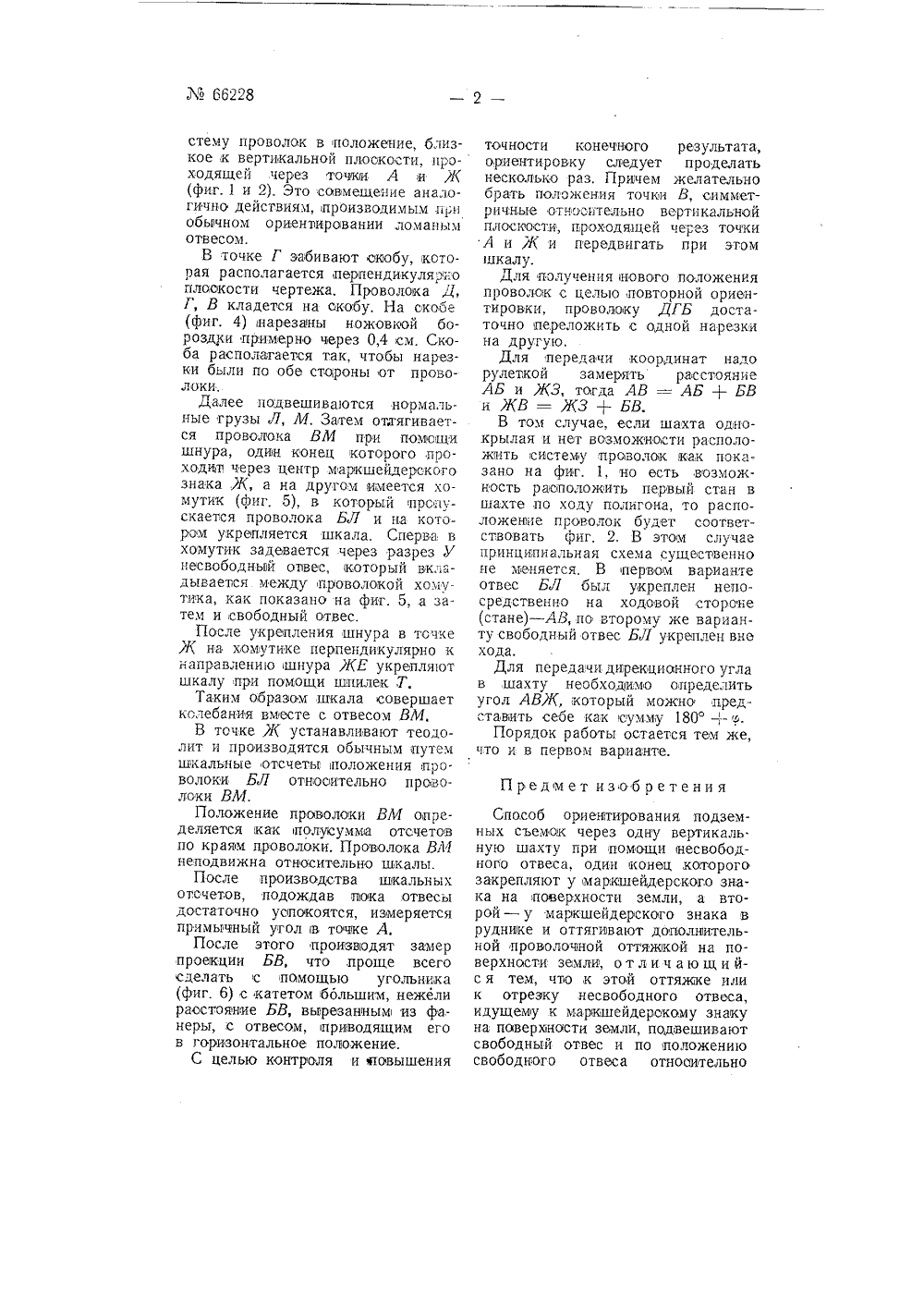

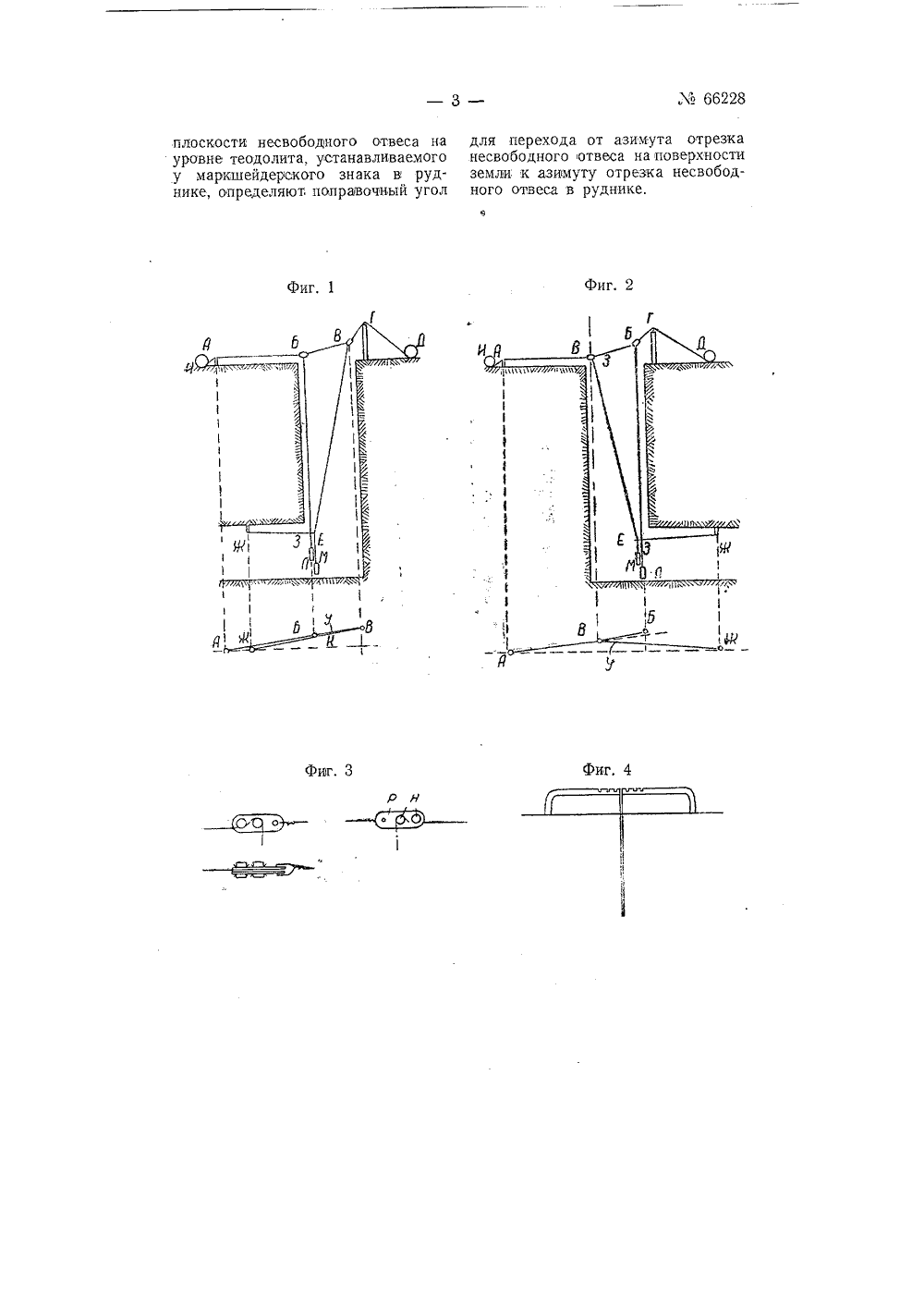

Зарегиоерироеано е Бюро изобретений Гоеолана СССР. В. Владыкин ЕМНЫХ СЪЕМОКЮ ШАХТУ СПОСОБ ОРИЕНТИРОВАНИЯ ПО ЧЕРЕЗ ОДНУ ВЕРТИКАЛЬ бет за1312 (332324о года явлено 11 апоеля 1944 года в 1 яарконяцве Опубликовано 30 апреля 19Предметом настоящего изобретения является способ ориентирования подземных съемок через одну вертикальну 1 о шахту нри помощи несвободного отвеса, один конец которого закрепляется у маркшейдерского знака на поверхности земли, а второй - у маркшейдерского знака в руднике. На поверхности земли несвободный отвес оттягивают дополнительной проволочной оттяжкой, к которой, или к отр резку несвободного отвеса, идущему к маркшейдерскому знаку на поверхности, подвешивают свободный отвес, По положении свободного отвеса относительно плоскости несвободного отвеса на уровне теодолита, устанавливаемого у маркшейдерского значка в руднике, определяют поправочный угол для перехода от азимута отрезка несво бодного отвеса на поверхность зем 1- ли к азимуту отрезка несвободного отвеса в руднике.Приемы осуществления ориентирования по предложенному способу иллюстрированы чертежом, где на фиг, 1 и 2 даены два варианта расположения отвесов в шахте, на фиг, 3 - детали крепления соединительной проволочной оттяжки к проволокам отвесов, на фиг. 4 - вид в плане опорной скобы для несвободного отвеса, на фиг. 5 - внд хсюмутика оттяжки, расположенной в руднике, на фиг, 6 - вид угольника для замера горизонтальной проекции проволочной оттяжеки.Проволоку с лебедки И опускают с грузом в шахту, Также с груР зом опускают проволоку с лебедки Д. Затем проволоки стягивают соедйнительной проволокой БВ. Детали соединительной проволочной оттяжки представлены на фиг, 3, Ролики Н из дерева имеют форму ц 11 лин 1 дра, Диаметр их порядка 4 см, Р - две пластинки, из кровельного железа или алюминия, между которыми проходит проволока. В каждой пласегинке имеются три,отвер"тило два для роликов и одно для соединительной проволоки. По бокам ролоики Н закрепляются шпильками. Чтобы заложить проволоку отвеса надо вынуть средний ролик, Когда про; волока будет вдета, следует вложить ролик назад и закрепить шпилькой.В торчке А устанавлива 1 ст теодолит. Совмещая точки В 14 Г с вертикальной нитью приводят всю систему проволок в положение, близкое,к вертикальной плоскости, проходящей через точки А и Ж (фиг. 1 и 2). Это совмещение англогично действиям, производимым при обычном ориентировании ломаным отвесом.В точке Г забивают скобу, которая располагается перпендикулярно плоскости чертежа. Проволока Д, Г, В кладется на скобу. На скобе (фиг. 4) нарезаны ножовкой бороздки примерно через 0,4 см, Скоба располагается так, чтобы нарезки были по обе стороны от провоДалее подвешиваются нормальные грузы Л, М. Затем оттягивается проволока ВМ при помощи шнура, один конец которого проходит через центр маркшейдерсксго знака .Ж, а на другом имеется хомутик (фиг, 5), в который (пропускается проволока БЛ и на котором укрепляется шкала, Сперва в хомутик задевается через разрез У несвободный отвес, который вкладывается между проволокой хомутика, как показано на фиг. 5, а затем и свободный отвес.После укре)пления шнура в точке Ж на хомутике перпендикулярно к направлению шнура ЖЕ укрепляют шкалу при помощи шпилек Т,Таким образом шкала совершает колебания вместе с отвесом ВМ,В точке Ж устанавливают теодолит и производятся обычным путем шкальные отсчеты положения про. волоки БЛ относительно проволоки ВМ,Положение проволоки ВМ определяется как полусумма отсчетов по краям проволоки. Проволока ВМ неподвижна относительно шкалы.После производства шкальных отсчетов, подождав патока отвесы достаточно успокоятся, измеряется примычный угол в точке А.После этого производят замер проекции БВ, что,проще всего вделать с помощью угольника (фиг. 6) с катетом большим, нежели расстояние БВ, вырезанным из фанеры, с отвесом, приводящим его в горизонтальное положение.С целью контроля и новышения точности конечного результата, ориентировку следует проделать несколько раз. Причем желательно брать положения точки В, симметричные относительно вертикальной пловссти, проходящей через точки А и Ж и передвигать при этом шкалу.Для получения нового положения проволочек с целью, повторной ориентировки, проволочку ДГБ достаточно переложить с одной нарезки на другую.Для передачи координат надо рулеткой замерять расстояние АБ и ЖЗ, тогда АВ = АБ + БВ и ЖВ = ЖЗ + БВ.В том случае, если шахта однокрылая и нет всзможности расположить систему проволок как показано на фиг. 1, но есть возможность расположить первый стан в шахте,по ходу полигона, то расположение проволок будет соответствовать фиг, 2. В этом случае принципиальная схема существенно не меняется, В первом варианте отвес БЛ был укреплен непосредственно на ходовой стороне (стане) - АВ, по второму же варианту свободный отвес БЛ укреплен вне хода.Для передачи дирекционного угла в шахту необходимо определить угол АВЖ, который можно представить себе как сумму 180 - 1-ъ.Порядок работы остается тем же, что и в первом варнанте. Предмет из об ретени яСпособ ориентирования подземных съемок через одну вертикаль. ную шахту при помощи несвободного отвеса, один конец, которого закрепляют у маркшейдерского знака на поверхности земли, а второй - у маркшейдерского знака в рудннке и оттягивают дополнительной проволочной оттяжечкой на поверхности земли, о т л и ч а ю щ и Й- с я тем, что ,к этой оттяжке или к отрезку несвободного отвеса, идущему к маркшейдерокому знаку на поверхности земли, подвешивают свободный отвес и по положению свободного отвеса отноаительноМ 66228 Фиг. 1 Фиг. 2 г. 3 Фиг 4 и плоскости несвободного отвеса на уровне теодолита, устанавливаемого у маркшейдерского знака в руднике, определяют поправочный угол для перехода от азимута отрезка несвободного отвеса на поверхности земли к азимуту отрезка несвободного отвеса в руднике,1 Р
