Устройство для трансформирования снимков

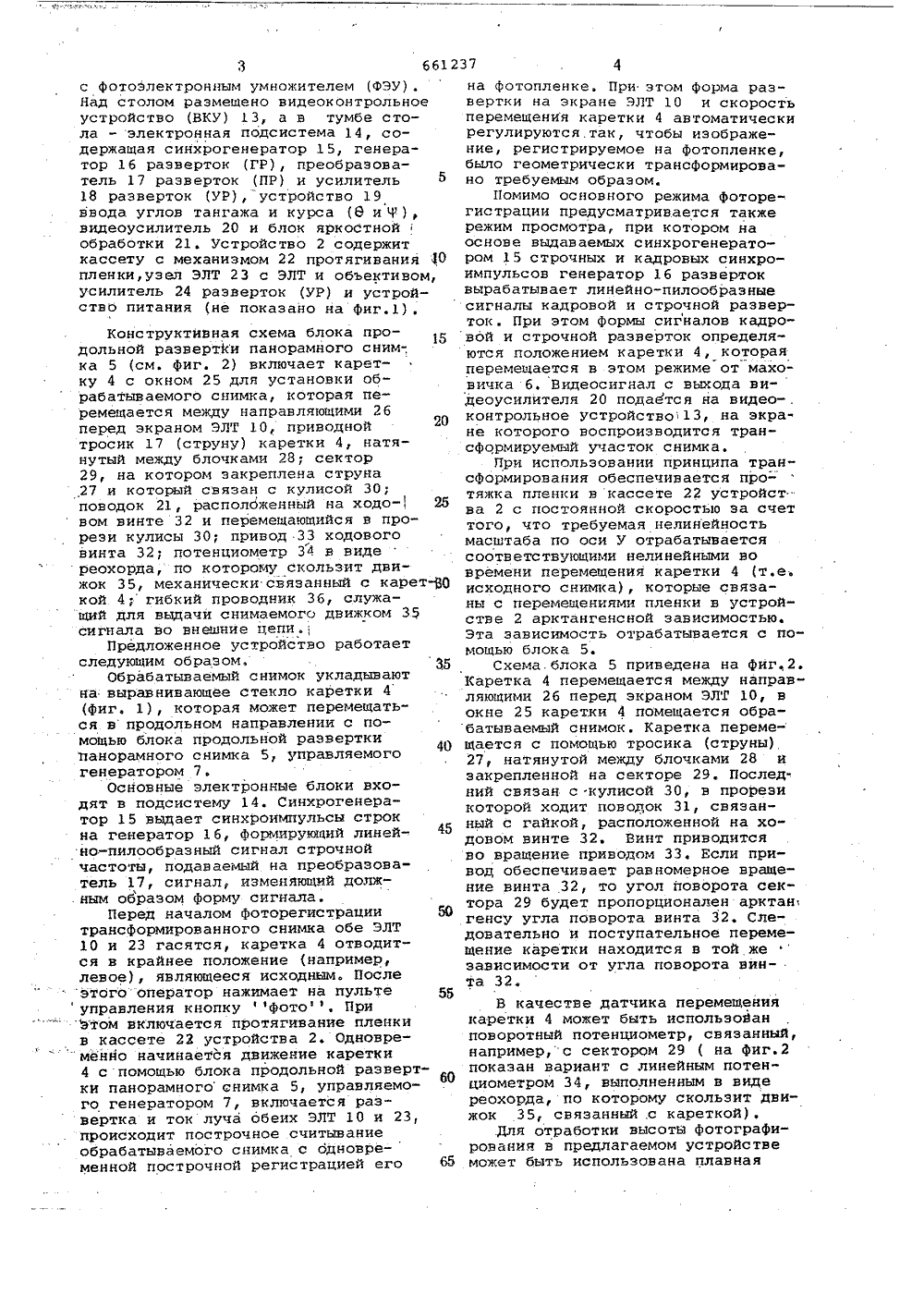

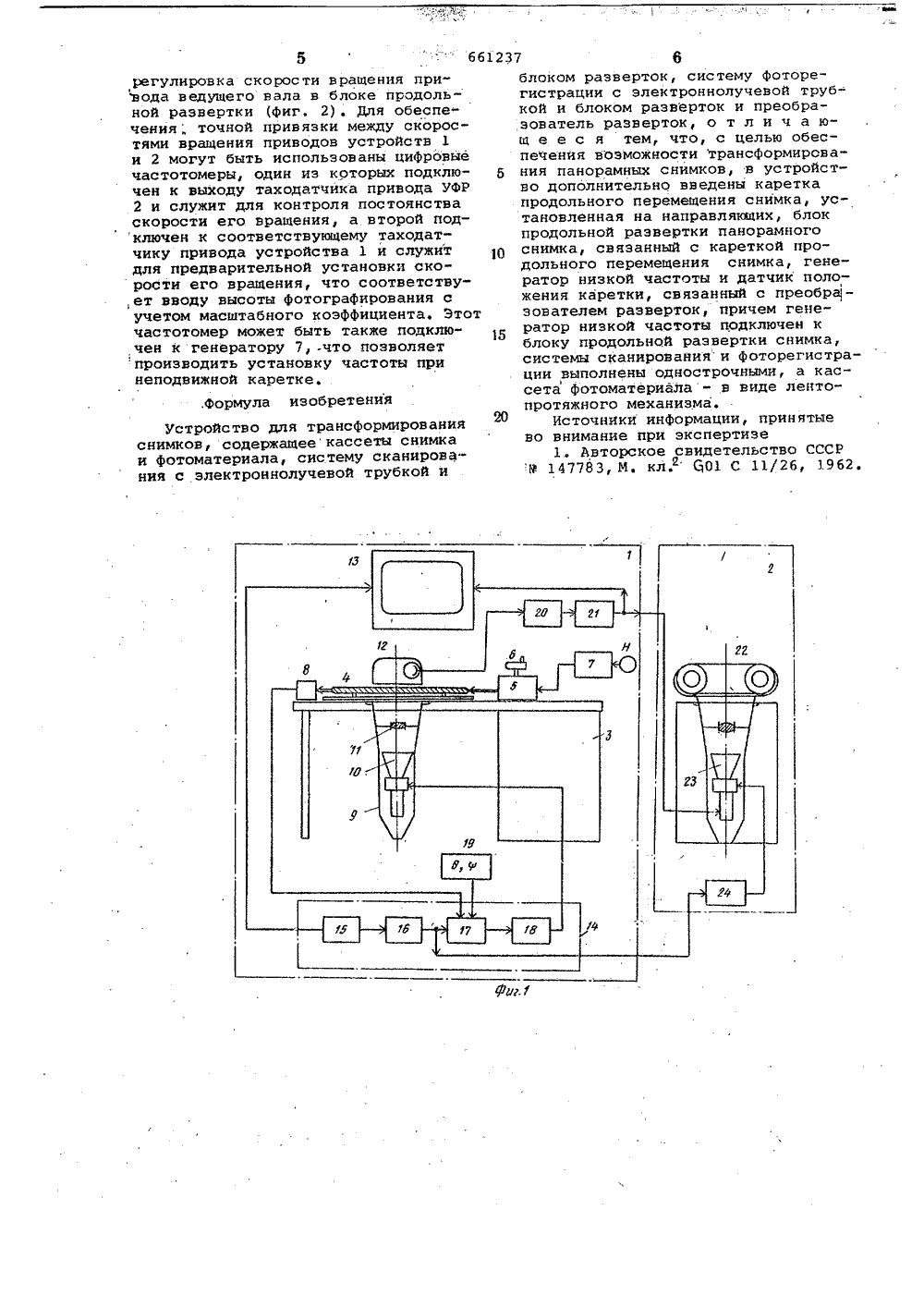

Союз Советских Социалистических Республик(51)М. Кл. 501 С 11/24 с присоединением заявки Мо Государственный комитет СССР по делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ТРАНСФОРМИРОВАНИЯ СНИМКОВ Изобретение относитс я к областифотограмметрии, в частности к устройствам трансформирования снимков,и может быть использовано для трансформирования панорамных аэроснимков.Известно устройство для трансформировайия снимков, содержащее кассеты снимка и фотоматериала, систему сканирования с электроннолучевойтрубкой и блоком разверток, систему фоторегистрации с электроннолучевой трубкой и блоком развертоки преобразователь разверток, В которых трансформирование изображенийосуществляется путем анализа илисинтеза с помощью нелинейных разверток 11Недостатком известного устройстваявляется, невозможность трансформирования панорамных снимков, обусловленная конструкцией прибора,В предложенное устройство дополнительно введены каретка продольного перемещения снимка, установленная на направляющих, блок продольнойразвертки панорамного снимка, связанный с кареткой продольного перемещения снимка, генератор низкой частоты и датчик положения каретки, связанный с преобразователем разверток, причем генератор низкой частоты подключен к блоку продольной. развертки снимка, системы сканирования и фоторегистрации выполнены однострочными, а кассета фотоматериала - в виде лентопротяжного механизма.На фиг. 1 чредставлена структурная схема устройства для трансформирования снимков; на 1 фиг. 2 - рекомендуемая конструктйвная схема блока продольной развертки панорамного снимкаПредложенное устройство для трансформирования снимков состоит из двух самостоятельных конструктивных единиц - устройства 1 просмотра сним-, ков (УПС) и устройства фоторегистрации (УФР) 2.устройство просмотра снимков 1 содержит стол 3 с пультом управления,на котором размещена каретка 4 с блоком продольной развертки панорамного снимка 5, управляемым от маховичка 6 или от генератора 7 низкой частоты, и с датчиком 8 положения каретки На столешнице стола 3 закреплен узел 9 электроннолучевой трубки с электроннолучевой трубкой 10 и объективом 11, а над кареткой 4 .установлен светоприемник 1237 3 6612 с фотоэлектронным умножителем (фЭУ). Над столом размещено видеоконтрольное устройство (ВКУ) 13, а в тумбе стола - электронная подсистема 14, содержащая синхрогенератор 15, генератор 16 разверток (ГР), преобразователь 17 разверток (ПР) и усилитель 18 разнерток (УР), устройство 19 ввода углов тангажа и курса (8 и Ч ), видеоусилитель 20 и блок яркостной обработки 21. Устройство 2 содержит кассету с механизмом 22 протягивания 30 пленки,узел ЭЛТ 23 с ЭЛТ и объективом, усилитель 24 разверток (УР) и устройство питания (не показано на фиг.1). КонструктиВная схема блока продольной развертки панорамного сним-,ка 5 (см. Фиг. 2) включает каретку 4 с окном 25 для установки обрабатываемого снимка, которая перемещается между направляющими 26перед экраном ЭЛТ 10, приводной20тросик 17 (струну) каретки 4, натянутый между блочками 28; сектор29, на котором закреплена струна,27 и который связан с кулисой 30;поводок 21, расположенный на ходо-: 25вом винте 32 и перемещающийся в прорези кулисы 30; привод 33 ходовоговинта 32; потенциометр 34 в вицереохорда, по которому скользит движок 35, механически связанный с карет кой 4; гибкий проводник 36, служащий для выдачи снимаемого движком 35сигнала во ннешние цепи;Предложенное устройство работаетследующим образом. 35Обрабатываемый снимок укладываютна выравнивающее стекло каретки 4(фиг. 1), которая может перемещаться в продольном направлении с помощью блока продольной развертки40панорамного снимка 5, управляемогогенератором 7.Основные электронные блоки входят в подсистему 14. Синхрогенератор 15 выдает синхроимпульсы строкна генератор 16, формирующий линейно-пилообразный сигнал строчнойчастоты, подаваемый на преобразователь 17, сигнал, изменяющий долж. ным образом форму сигнала.Перед началом Фоторегистрации 50трансформированного снимка обе ЭЛТ10 и 23 гасятся, каретка 4 отводится в крайнее положение (например,левое), являющееся исходным. Послеэтого оператор нажимает на пультеупранления кнопку фото, При"этом включается протягивание пленкив кассете 22 устройства 2. Одновре -менно начинается движение каретки4 с помощью блока продольной развертки панорамного снимка 5, управляемого генератором 7, включается развертка и ток луча обеих ЭЛТ 10 и 23,происходит построчное считываниеобрабатываемого снимка с бднонре-менной построчной регистрацией его на фотопленке. При этом форма развертки на экране ЭЛТ 10 и скорость перемещения каретки 4 автоматически регулируются,так, чтобы изображение, регистрируемое на Фотопленке, было геометрически трансформировано требуемым образом.Помимо основного режима фоторегистрации предусматривается также режим просмотра, при котором на осноне выдаваемых синхрогенератором 1 5 строчных и кадровых синхроимпульсов генератор 16 разверток вырабатывает лияейно-пилообразные сигналы кадровой и строчной развертокПри этом формы сигналов кадровой и строчной раэверток определяются положением каретки 4, которая перемещается в этом режиме от маховичка б, Видеосигнал с выхода видеоусчлителя 20 подается на видео- . контрольное устройство 13, на экране которого воспроизводится трансформируемый участок снимка.Ири использовании принципа трансформиронания обеспечинается протяжка пленки в кассете 22 устройст ва 2 с постоянной скоростью за счет того, что требуемая нелинейность масштаба по оси У отрабатывается соответствующими нелинейными во времени перемещения каретки 4 (т,е. исходного снимка), которые связаны с перемещениями пленки в устройстве 2 арктангенсной зависимостью. Эта зависимость отрабатывается с помощью блока 5.Схема блока 5 приведена на фиг,2. Каретка 4 перемещается между направляющими 26 перед экраном ЭЛТ 10, в окне 25 каретки 4 помещается обрабатынаемый снимок. Каретка перемещается с помощью тросика (струны) 27, натянутой между блочками 28 и закрепленной на секторе 29, Последний связан с кулисой 30, в прорези которой ходит поводок 31, связанный с гайкой, расположенной на ходовом винте 32, Винт приводится во вращение приводом 33. Если привод обеспечивает равномерное вращение винта 32, то угол поворота сектора 29 будет пропорционален арктан генсу угла поворота винта 32, Следовательно и поступательное перемещение каретки находится в той же зависимости от угла поворота винта 32. В качестве датчика перемещения каретки 4 может быть использован поворотный потенциометр, связанный, например, с сектором 29 ( на фиг.2 показан вариант с линейным потенциометром 34, выполненным в виде реохорда, по которому скользит движок 35, связанный .с кареткой),Для отработки высоты фотографирования н предлагаемом устройстве может быть использована плавнаярегулировка скорости вращения при" вода ведущего вала в блоке продольной развертки (Фиг, 2) . Для обеспечения точной привязки между скоростями вращения приводов устройств 1 и 2 могут быть использованы цифровые частотомеры, один иэ которых подключен к выходу таходатчйка привода УФР 2 и служит для контроля постоянства скорости его вращения, а второй подключен к соответствующему таходатчику привода устройства 1 и служит 1 О для предварительной установки скорости его вращения, что соответству,ет вводу высоты фотографирования с учетом масштабного коэффициента. Этот частотомер может быть также подключен к генератору , -что позволяет производить установку частоты при неподвижной каретке..Формула изобретения2 ОУстройство для трансформирования снимков, содержащеекассеты снимка и фотоматериала, систему сканирования с электроннолучевой трубкой и бб 1237 6блоком раэверток, систему фоторегистрации с электроннолучевой трубкой и блоком разверток и преобразователь раэверток, о т л и ч а ющ е е с я тем, что, с целью обеспечения возможности трансформирования панорамных снимков, в устройство дополнительно введены кареткапродольного перемещения снимка, установленная на направляющих, блокпродольной развертки панорамногоснимка, связанный с кареткой продольного перемещения снимка, генератор низкой частоты и датчик положения каретки, связанный с преобра- зователем разверток, причем генератор низкой частоты подключен кблоку продольной развертки снимка,системы сканирования и фоторегистрации выполнены однострочными, а кассета фотоматериала - в виде лентопротяжного механизма.Источники информации, принятыево внимание при экспертизе1, Авторское свидетельство СССРР 147783, М. кл.501 С 11/26, 19 б 2..П Редактор О. ФилипповаЗаказ 2420/34 Филиал ППП фПа тавитель А.Иихайло ред З,фанта Ко Тираж 865 По ЦНИИПИ Государственного кпо делам изобретений и 5, Москва ЖРаушская ектов О.КоЭ Ыисноемитета СССткрытийабо дд 4ектная,4
