Роторный траншеезасыпатель

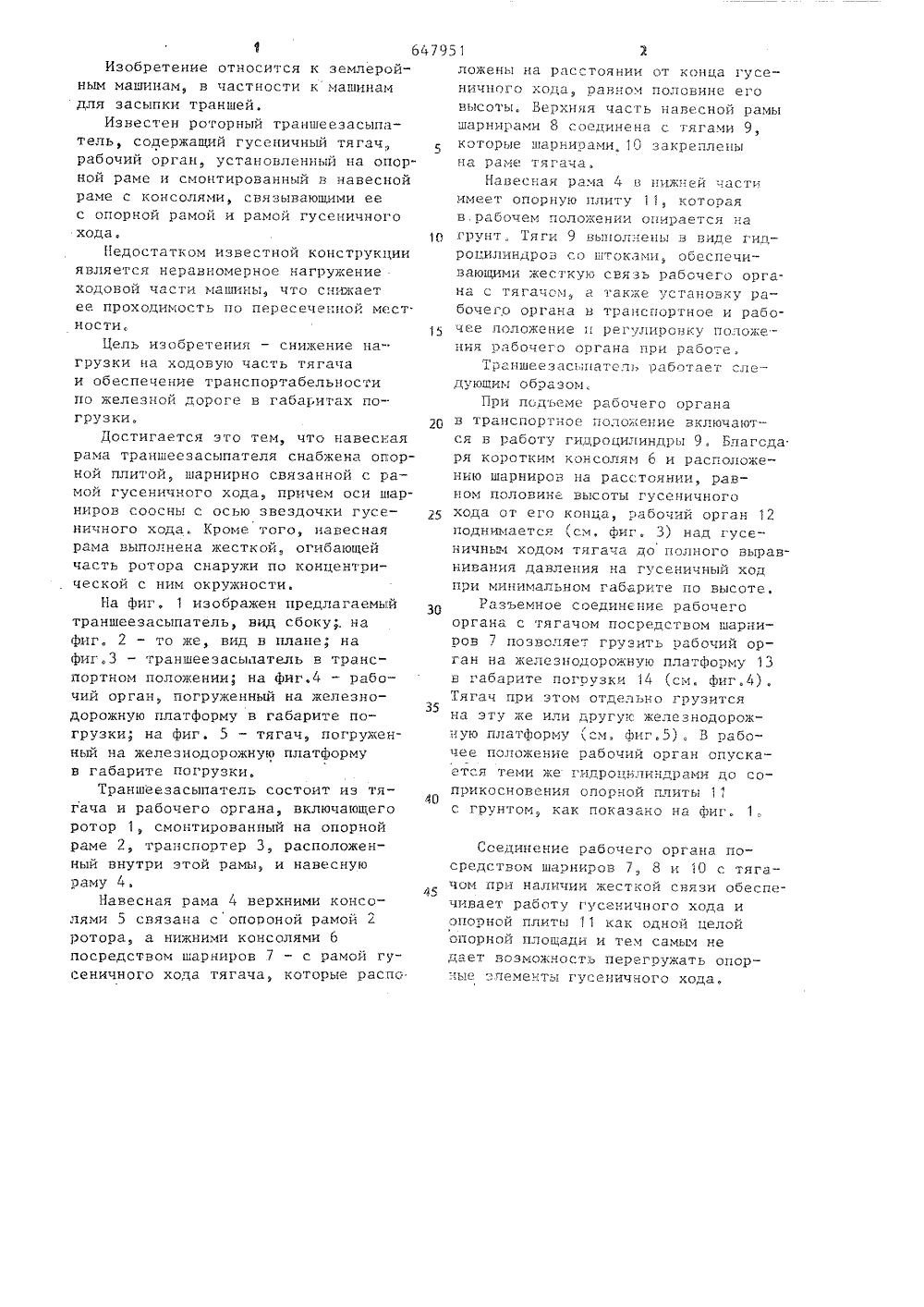

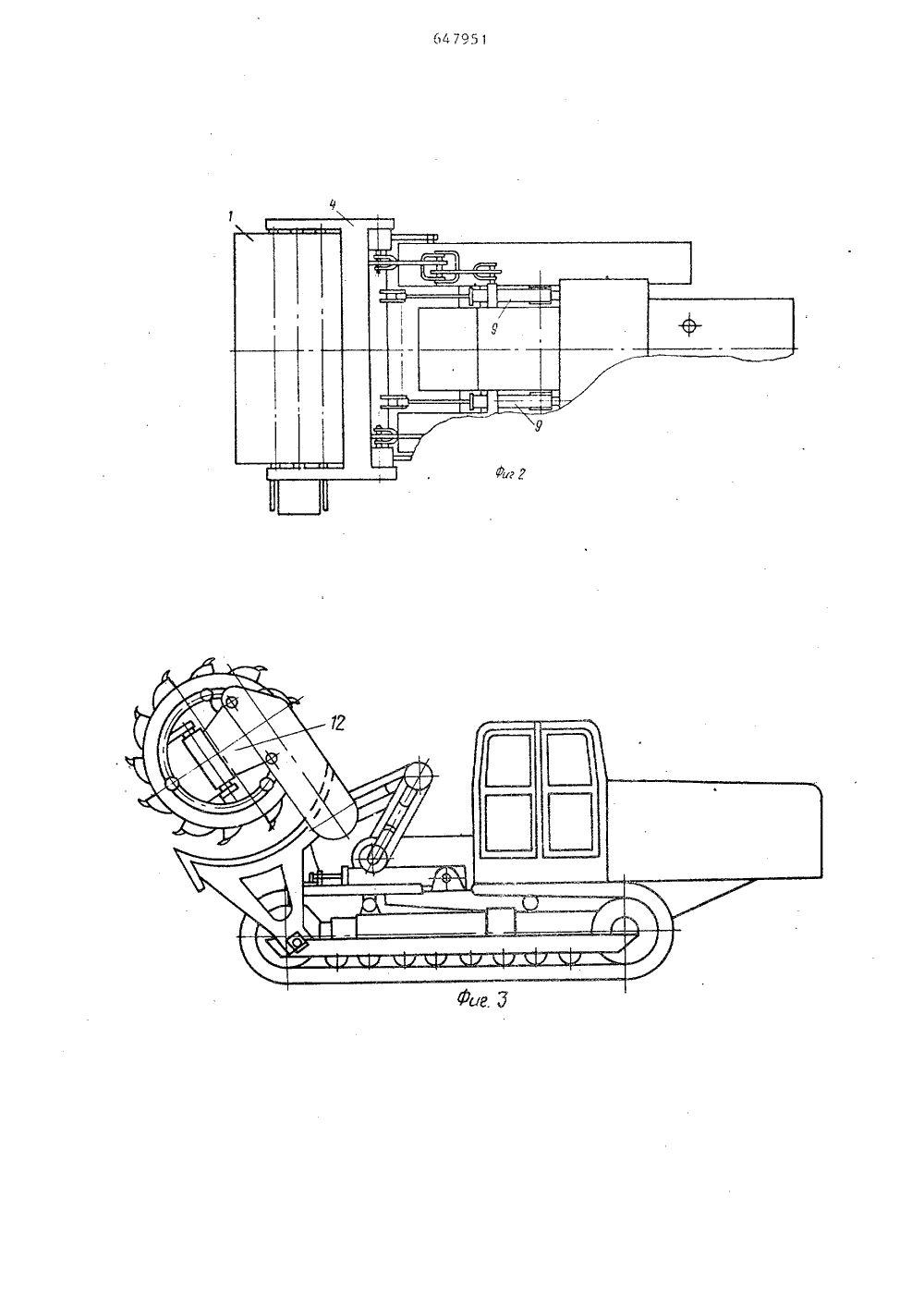

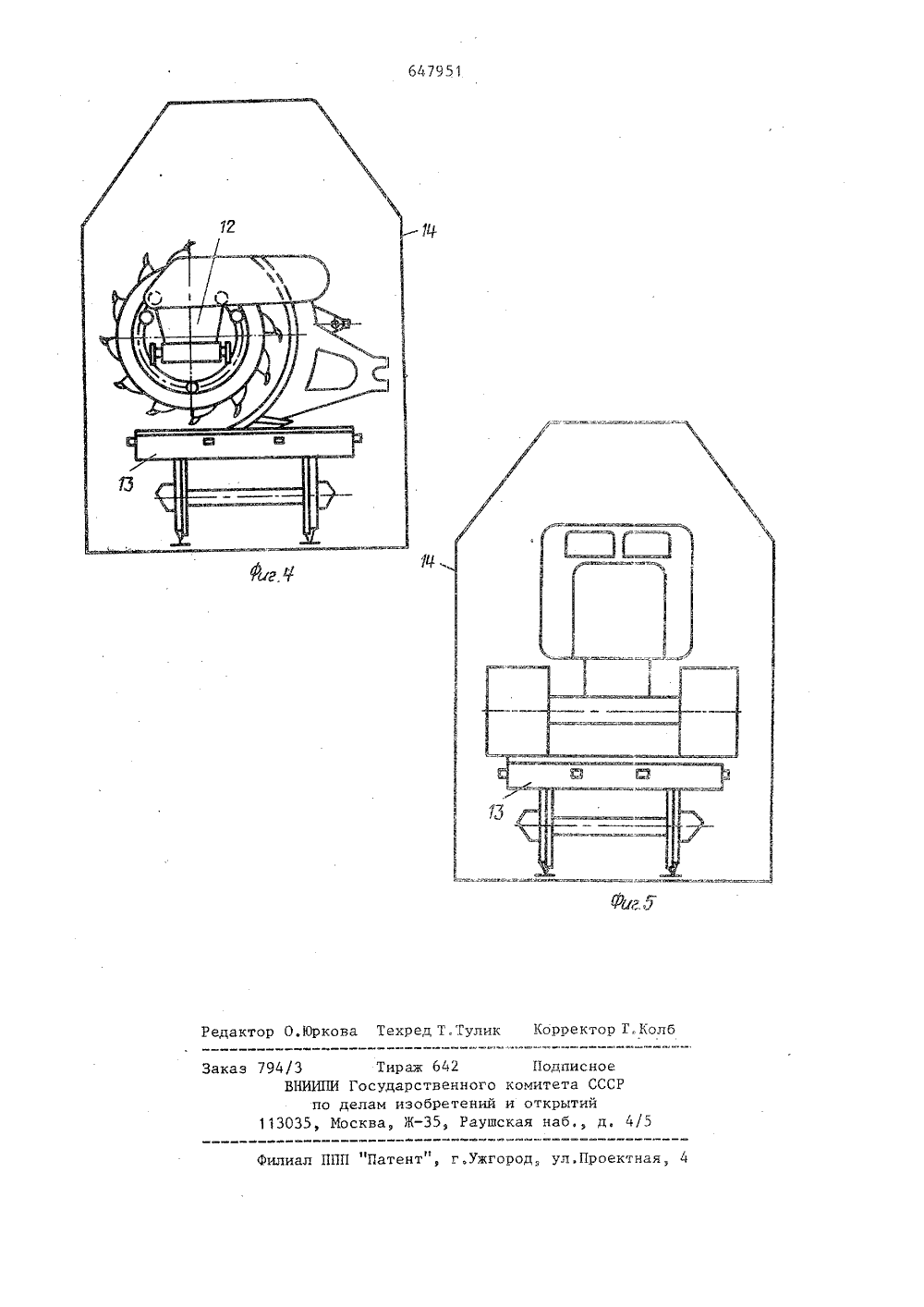

(504 Е 02 Г 5/12 ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМЪГ СВИДЕТЕПЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54) (57) 1. РОТОРНЫЙ ТРАНШЕЕЗАСЫПАТЕЛЬ, содержащий гусеничный тягач,рабочий орган, установленный наопорной раме и смонтированный в навесной раме с консолями, связывающимиее с опорной рамой и рамой гусеничного хода, о т л и ч а ю щ и й с я тем, что, с целью снижения нагрузки на ходовую часть тягача и обеспечения транспортабельности по железной дороге в габарите погрузки, навесная рама траншеезасыпателя снабже на опорной плитой, шарнирно связанной с рамой гусеничного хода, причем оси шарниров соосны с осью звездочки гусеничного хода.2. Траншеезасыпатель по п. 1, о т л и ч а ю щ и й с я тем, что. навесная рама выполнена жесткой, огибающей ротор снаружи по концентричной с ним окружности.6Изобретение относится к землеройным машинам, в частности к машинам для засыпки траншей.Известен роторный траншеезасыпатель, содержащий гусеничный тягач рабочий орган, установленный на опорной раме и смонтированный в навесной раме с консолями, связывающими ее с опорной рамой и рамой гусеничногохода.Недостатком известной конструкции является неравномерное нагружение ходовой части машины, что снвкает ее прохоцимость по пересеченной мест. ности,Цель изобретения - снижение нагрузки на. ходовую часть тягача и обеспечение транспортабельности по железной дороге в габаритах погрузки.Достигается это тем, что навеснаярама траншеезасыпателя снабжена опорной плитой, шарнирно связанной с рамой гусеничного хода, причем оси шарниров соосны с осью звездочки гусеничного хода. Кроке того, навеснаярама выполнена жесткой, огибающейчасть ротора снаружи по концентрической с ним окружности,На фиг, 1 изображен предлагаемыйтраншеезасыпатель, вид сбоку;. нафиг. 2 - то же, вид в плане; нафиг,3 - траншеезасыпатель в транспортном положении; на фиг,4 - рабочий орган, погруженный на железнодорожную платформу в габарите погрузки; на Фиг, 5 - тягач, погруженный на железнодорожную платформув габарите погрузки,Траншеезасыпатель состоит из тягача и рабочего органа включающегоротор 1, смонтированный на опорнойраме 2, транспортер 3, расположенный внутри этой рамы, и навеснуюраму 4Навесная рама 4 верхними консолями 5 связана сопороной рамой 2ротора, а нижними консолями 6посредством шарниров 7 - с рамой гусеничного хода тягача, которые распа. 47951ложены на расстоянии от конца гусеничного хоца, равном половине еговысоты. Верхняя часть навесной рамышарнирами 8 соединена с тягами 9,которые шарнирами, 10 закрепленына раме тягача,Навесная рама 4 ц нижней частиимеет опорную плиту 11, котораяв.рабочем поло. кении опирается на1 р грунт. Тяги 9 выполнены в виде гицропилиндров со штоками, обеспечивающими жесткую свя зь рабочего орга.на с тягачам, а также установку рабочего органа в транспортное и рабочее положение и регулировку положения оабочего органа при работе,Траншеезасыпатель работает следующим образом.При подъеме рабочего органав транспортное положение включаются в работу гидроцилиндры 9, Благсца ря коротким консолям 6 и расположению шарниров на расстоянии, равном половине вьсоты гусеничного д хода от его конца, рабочий орган 12поднимается (см. Фиг, 3) нац гусеничным ходом тягача цо полного выравнивания цавления на гусеничный ход при минимальном габарите по высоте.Разъемное соединение рабочегооргана с тягачом посредством шарниров 7 позволяет грузить рабочий орган на железнодорожную платформу 13 в габарите погрузки 14 (см. Фиг.4), Тягач при этом отдельно грузится 35на эту же или другую железнодорожную платформу ,см, фиг,5)., Б рабочее положение рабочий орган опускается теми же гидроцнлиндрами цо соДОприкосновения опорной плиты 11с грунтом, как показано на Фиг. 1.,Соединение рабочего органа. посредством шарниров 7, 8 и 10 с тягачам при наличии жесткой связи обеспечивает работу гусеничного хода и опорной плиты 11 как одной целой опорной площади и тем самым недает возможность перегружать опорные элементы гусеничного хода.г.Г едактор О.Юркова Техред Т.Тулик рректор Т,Колб Заказ 794/3ВНИИПИ Г ираж б ,царств изобр 9 ЖПодписноемитета СССР ог тений и открытий Раушская наб., д. 4/5 ела 13035, Иоск иал ППП "Патент", г.ужгород, ул,Проектная, 4
