Способ получения двухниточной цепной строчки при прямом и обратном ее перемещении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

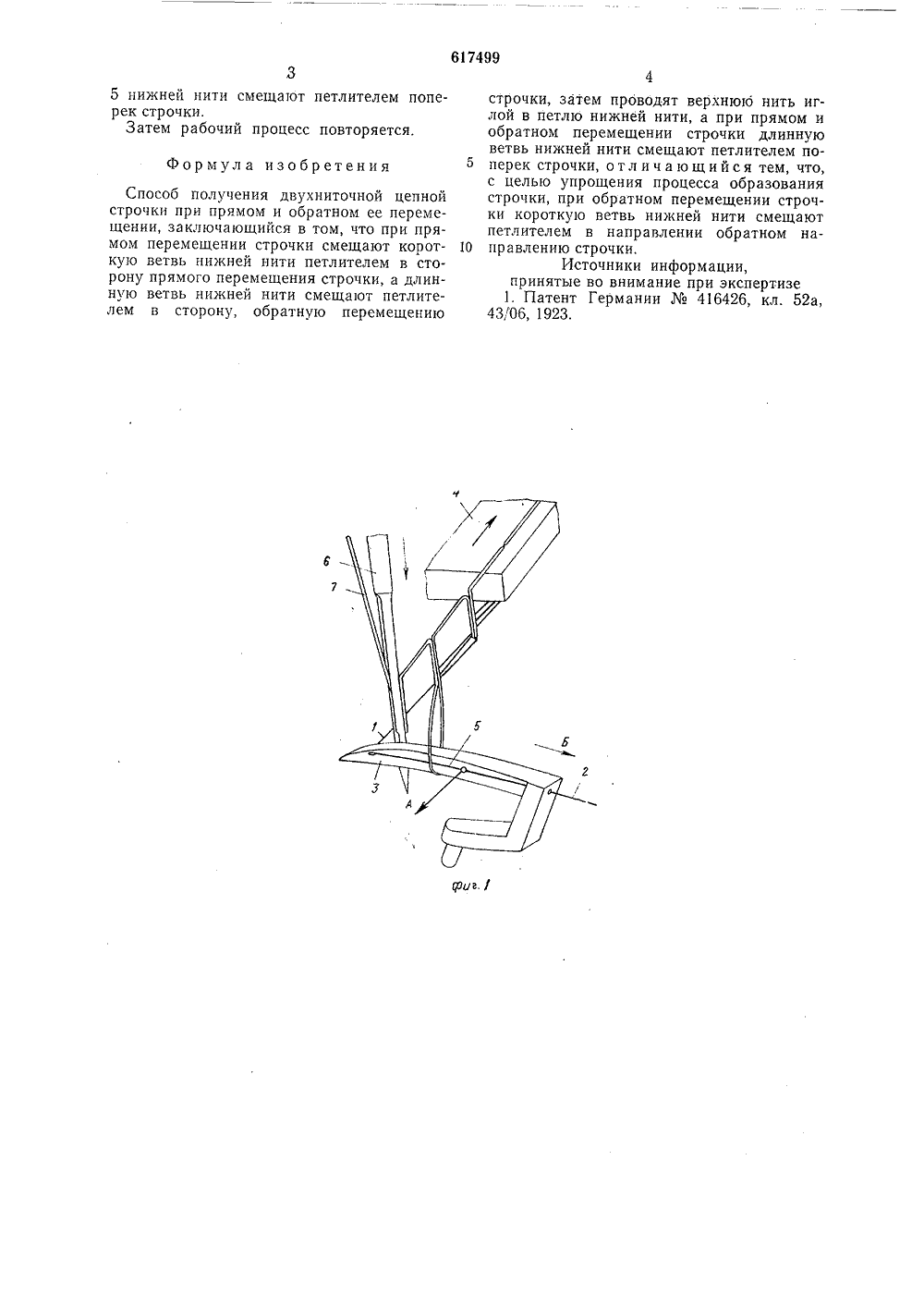

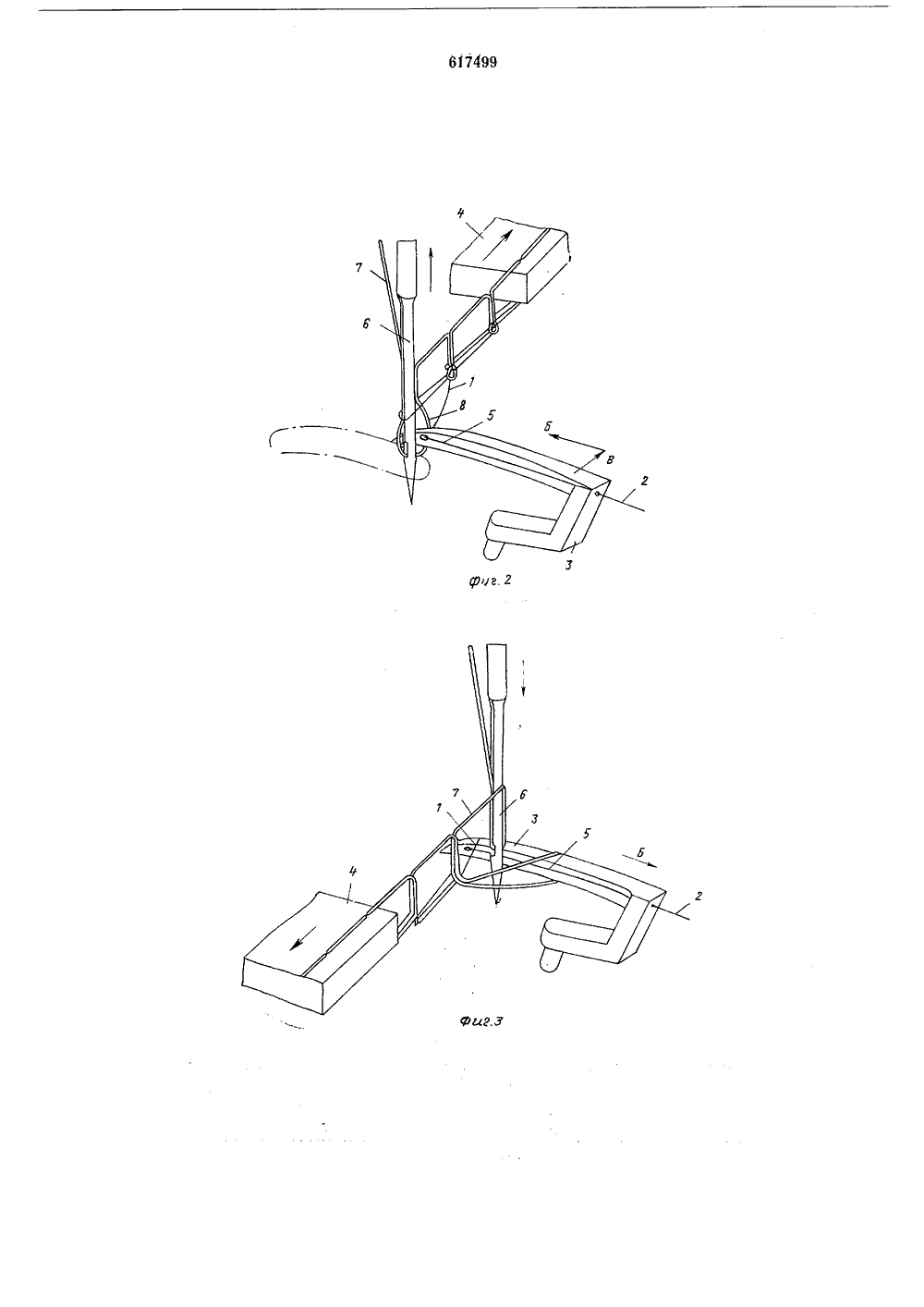

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ617499 Республик вид-ву ополнительное 2) Заявлено 16.03.76 (21) 2337094/2 2 соединением заявки43) Опубликовано 30,07.78. Бюллетень28 ло делам изобретении УДК 687,053.632088.8) Заявитель Киевский технологический институт легкой промышленности(54) СПОСОБ ПОЛУЧ СТРОЧКИ ПРИ ПРЯМОМ2 щени и сме ратно Государственныи комитетСовета Министров СССР(231 Пт)иопитет Изобретение относится к швейной промышленности и касается способа получения двухниточной цепной строчки при прямом и обратном ее перемещении.Известен способ получения двухниточной цепной строчки при прямом и обратном ее перемещении, заключающийся в том, что при прямом перемещении строчки смещают короткую ветвь нижней нити петлителем в сторону прямого перемещения строчки, а длинную ветвь нижней нити смещают петлителем в сторону, обратную перемещению, строчки, затем проводят верхнюю нить иглой в петлю нижней нити, а при обратном перемещении строчки длинную ветвь нижней нити смещают петлителем, поперек строчки,11.Однако при этом способе получение цепной строчки при обратнгдфее перемещении осуществляют с использованием дополнительного рабочего органа - нитеоттягивателя, что усложняет процесс образования строчки.Целью изобретения является упрощение процесса образования строчки.Для этого при обратном переме и строчки короткую ветвь нижней нит шают петлителем в направлении, об м н аправлению строчки.На фиг. 1 и 2 изображено получение ДВУХНИТОЧНОЙ ЦЕПНОЙБРАТНОМ ЕЕ ПЕРЕМЕЩЕНИ строчки при ее прямом перемещении; фиг. 3 и 4 - то же при обратном перемещении.При прямом перемещении строчки короткую ветвь 1 (фиг, 1) нижней нити 2 петли телем 3 смещают в сторону перемещенияматериала 4, следовательно в сторону прямого перемещения строчки, а длинную ветвь 5 нижней нити 2 смещают петлителем 3 в сторону, обратную перемещению строчки 10 (по стрелке А на фиг. 1), а также попереклинии строчки (по стрелке Б).Затем в образовавшуюся петлю нижнейнити 2 проводят иглой 6 петлю верхней нити 7 (фиг, 1). При подъеме иглы 6 (фиг. 2) 15 образуется петля-напуск 8 верхней нити, вкоторую петлителем 3 проводят петлю нижней нити 2, причем длинную ветвь 5 нижней нити одновременно смещают в сторону прямого перемещения материала 4 (по стрелке 20 В на фиг. 2) и поперек этого перемещения.Затем рабочий процесс получения двухниточной цепной строчки повторяется.При обратном перемещении строчки(фиг. 3) короткую ветвь 1 нижней нити 2 25 смещают в сторону обратного перемещенияматериала 4 и следовательно обратного перемещения строчки. Нижнюю нить 2 проводят иглой 6 в петлю верхней нити 7, в которую петлителем 3 (фиг. 4) проводят пет лю нижней нити 2, при этом длинную ветвь35 нижнеи нити смещают петлителем поперек строчки.Затем рабочий процесс повторяется. Формула изобретенияСпособ получения двухниточной цепной строчки при прямом и обратном ее перемещении, заключающийся в том, что при прямом перемещении строчки смещают короткую ветвь нижней нити петлителем в сторону прямого перемещения строчки, а длинную ветвь нижней нити смещают петлителем в сторону, обратную перемещению 6174994строчки, затем проводят верхнюю нить иглой в петлю нижней нити, а при прямом иобратном перемещении строчки длиннуюветвь нижней нити смещают петлителем по 5 перек строчки, отличающийся тем, что,с целью упрощения процесса образованиястрочки, при обратном перемещении строчки короткую ветвь нижней нити смещаютпетлителем в направлении обратном на 10 правлению строчки.Источники информации,принятые во внимание при экспертизе1. Патент Германии Мо 416426, кл. 52 а,43/06 1923.617499 Фиг 9 оставитель 3. ЗаикиТехред О. Тюрина триева дактор ПодписноСР Тираж 515Совета Министровй и открытийушская наб., д, 4/5 пография, пр. Сапунова аказ 1362/5 Изд.560 НПО Государственного комитет по делам изобретен 113035, Москва, Ж, Р
СмотретьЗаявка
2337094, 16.03.1976
КИЕВСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЛЕГКОЙ ПРОМЫШЛЕННОСТИ
ПИЩИКОВ ВЯЧЕСЛАВ АЛЕКСЕЕВИЧ, ЕГОРОВ ВЛАДИСЛАВ ВЕНИАМИНОВИЧ
МПК / Метки
МПК: D05B 1/10
Метки: двухниточной, обратном, перемещении, прямом, строчки, цепной
Опубликовано: 30.07.1978
Код ссылки
<a href="https://patents.su/4-617499-sposob-polucheniya-dvukhnitochnojj-cepnojj-strochki-pri-pryamom-i-obratnom-ee-peremeshhenii.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения двухниточной цепной строчки при прямом и обратном ее перемещении</a>
