Устройство для определения относительной величины вертикальной и горизонтальной составляющих напряжённости электромагнитного поля
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 60975
Автор: Матевицкий
Текст

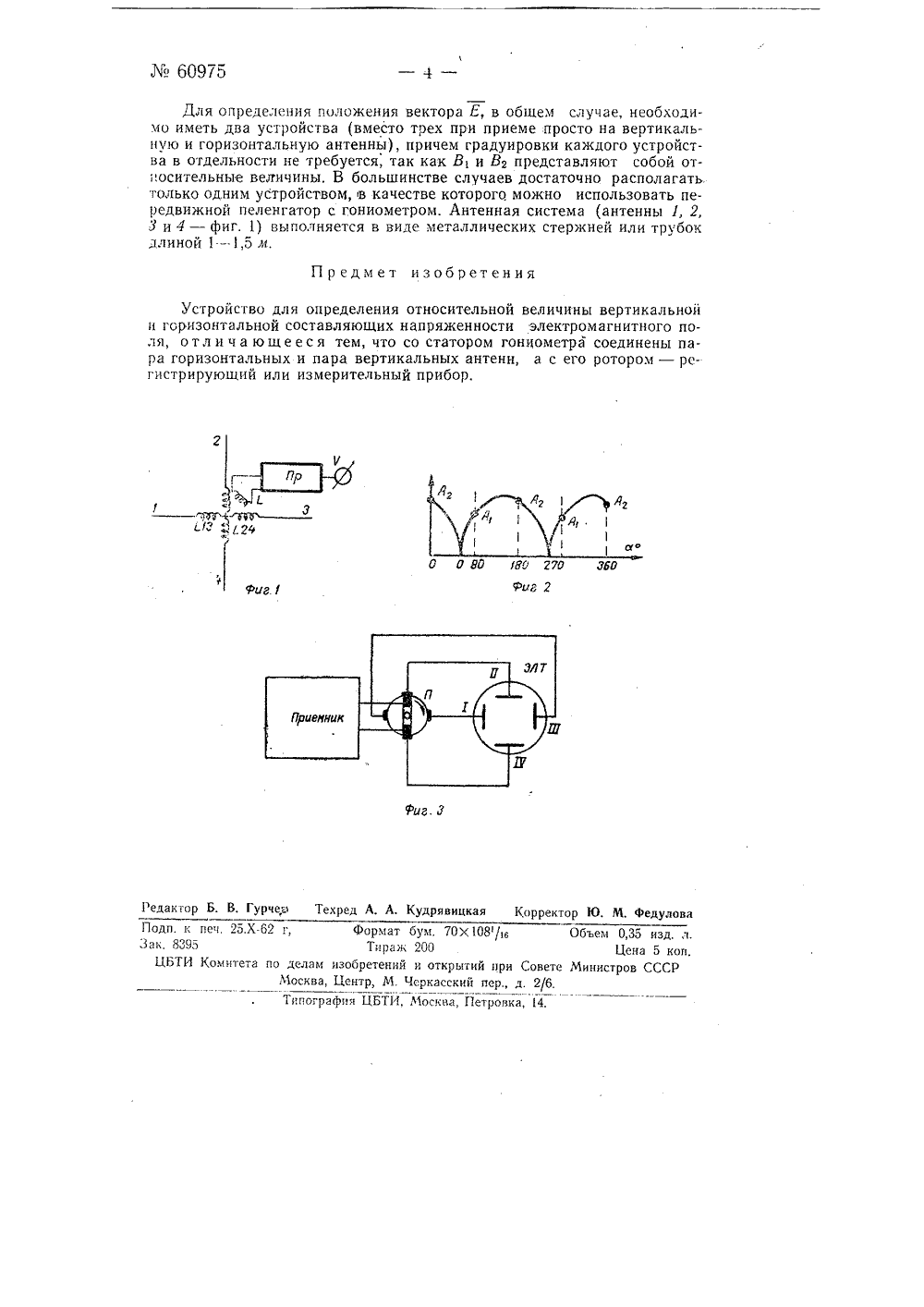

34 60975 Класс 21 а, 71 СССР Ес3 ПИСАНИЕ ИЗОБРЕТЕНИ КОМУ СВИДЕТЕЛЬСТ А 8 Е. О. Матевицкий УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ОТНОСИТЕЛЬНОЙ ВЕЛИЧИНЫ ВЕРТИКАЛЬНОЙ И ГОРИЗОНТАЛЬНОЙ СОСТАВЛЯЮЩИХ НАПРЯЖЕННОСТИ ЭЛЕКТРОМАГН ИТНОГО ПОЛЯта 1940 г. ва Чв 35676электрической нромышле ти При исследовании распространения радиоволн небходпмопределять пространственное расположение вектора напряженности электрического поля Обычный способ измерения величины вертикальной нлп горизонтальной составляющей в отдельности заключается в приеме соответственно на вертикальную или на горизонтальную антенну.В предлагаемом устройстве применяется упрощенный способ измерения соотношения вертикальной Е н горизонтальной Е составляющих напряженности электрического поля Е . Согласно изобрегению, обмотки статора гониометра приключаются к паре горизонтальных и пире вертикальных антенн, а ротор - к измерительному прибору.На фиг. 1 изображена схема предлагаемого устройства, гдеи 3 - пара горизонтальных антенн, 2 и 4- - пара вертикальных антенн,. и 1.24 - полевые катушки гониометра, 1. - искательная катушка гони- метра, Пр - приемник, 1 - выходной прибор приемника.Если плоскость расположения приемных антенн составляет с плоскостью расположения векторов Ев н Еугол а, то парой антенн- -3 будет приниматься горизонтальная составляющая Е,. созо, а парой а. теин 2 - 4 - вертикальная составляющая Е. На основе этого в предл;- гаемом устройстве применяются два способа измерения.Первый способ. Когда искательная катушка . связана максимально с катушкой .3, на приемник действует напряжение, возникающее в антеннахи 3, и на выходном приборе появляется отклонение, равное, например, Аь 11 ри повороте ротора гониометра на 90 на приемник пачнет действовать возникающее в антеннах 2 и 4 напряжение, вызываемое составляющей Еи на выходном приборе приемника появится откл,и,.- нне. равное, например, Ле. Если теперь повернуть приемник с антея: .и60975 Е. =-,. соза+Ези,а = - - А АУгол между Е и Е определится из условия Угол между плоскостью расположения антенн и плоскостью расположения векторов Е, и Енаходится из условия Езалпа Л,1 да =Е соза А 1 Второи способ. минимум показаний выходного прибора приемникаполучается, когда ротор гониометра занимает положение, соответствуюгцее условиюр 6: - . - ,Е,Е,где 8 - угол между плоскостью искательной катушки и плоскостьюодной из полевых катушек;Е, - напряжение в одной паре антенн;Е, - напряжение в другой паре антенн.Я нашем случае это условие напишется так: Е созадй, =.Ев нли, после поворота антенной системы вокруг вертикальной оси на 90",Ез 1 пад 8, =Е,причем угол 81 или 6 непосредственно наблюдается на гониометре. Пусть при наблюдении оказалось, что Есоза Е)Е Тогда В.,1 аа =. Е1 а" = -выЕ, 1 В,-г В.,па 90 вокруг вертикальной оси, то соответствукццие показания выходного прибора приемника будут для пары антенн 2 и 4 по-лрежнему пропорциональны Еа для пары антенн 1 и 3 - пропорциональныарпа, например, равны АзСледовательно, в относительных единицах показаний выходного прибора приемникаЕ=. А.,;Л 60975Связь между первым и вторым способами выражается следующимсбразом:Есова А,еАд Ез 1 п 2 4 зВ, =-:": -Ев АйВторой способ имеет очевидные преимущества перед первым в смысле простоты отсчета: вместо измерения величин А А, и Аз достаточно по прибору отметить положения минимума (угол О, или 6), Од. нако в случае, когда горизонтальная и вертикальная составляющие имеют значительный сдвиг фаз, минимум может оказаться весьма неотчетливым и отсчет будет неточным. Тогда первый способ явится более надежным.При устойчивом или медленно изменяющемся поле измерение можно производить при повороте ротора гониометра от руки. При быстро следующих друг за другом замерениях и поворотах плоскости поляризации необходим уже другой способ наблюдения.Представим себе, что ротор гониометра вращается с равномерной скоростью. Характер изменения выходного напряжения приемника за один оборот ротора в этом случае выразится кривой на фиг. 2 Точка А на кривой соответствует приему только составляющей Е, точка А -- приему составляющей Есова.Сфотографировать такую кривую можно различными способами, При фэдингах порядка секунд удобно воспользоваться зеркальным гальванометром на выходе приемника с перемещением светового пятна по фотобумаге, расположенной на вращающемся барабане. Необходимо лишь зафиксировать одну точку кривой, чтобы относительно нее отсчитывать угол поворота гониометра. Для этого, например, можно специальным переключателем, связанным с осью гониометра, рвать цепь осветительной лампочки в момент прохождения гониометра через какое- либо известное ноложение, скажем, через 0.При фэдингах с длительностью порядка десятых долей секунды применяется электронный осциллограф. Схема электродного осциллографирования показана на фиг. 3.На оси ротора гониометра расположен переключатель П, подающий выходное напряжение приемника то к одной, то к другой паре пластин электроннолучевой трубки ЭЛТ осциллографа. Момент переключения выбран таким, что в положении гониометра, соответствующем приему только вертикальной составляющей, выходное напряжение приемника подается на пару пластин О - Л, а в положении гониометра, соответствующем приему только горизонтальной составляющей, - на па ру пластин,7 - Ш.При быстром вращении гониометра и переключателя глаз воспримет изображение эллипса Отношение длины вертикальной оси эллипса к длине горизонтальной осиА, 1 А., 1Скорость вращения гониометра выбирается такой, чтобы за время одного оборота гониометра сила и поляризация поля не могли заметноизмениться.60975 Предмет изобретения Устройство для определения относительной величины вертикальной и горизонтальной составляющих напряженности электромагнитного поля, о т л и ч а ю щ е е с я тем, что со статором гониометра соединены пара горизонтальных и пара. вертикальных антенн, а с его ротором - регистрирующий или измеритепьный прибор,ОО 270 М иг. 7 актор Б. В. Гурчер Техред А, А. Кудрявицкая Корректор Ю, М, федуло О Подп. к псч 25.Х. Зак. 8395 ЦБТИ Комитета ормат бум. 70 Х 108/1Тираж 200 ем 0,35 изд. л. Цена 5 коп, нистров СССР делам изобретений и открытий приМосква, Центр, М. Черкасский пер.,Совете М. 2/6. Типография ЦБТИ, Москва, Петровка, 14. Для определения положения вектора Е, в общем случае, необходимо иметь два устройства (вместо трех при приеме просто на вертикальную и горизонтальную антенны), причем градуировки каждого устройства в отдельности не требуется, так как В и В 2 представляют собой относительные величины. В большинстве случаев достаточно располагать. только одним устройством, в качестве которого можно использовать передвижной пеленгатор с гониометром. Антенная система (антенны 1, 2, 3 и 4 - фиг. 1) выполняется в виде металлических стержней или трубок длиной 1 -1,5,и.
СмотретьЗаявка
35676, 21.03.1940
Матевицкий Е. О
МПК / Метки
МПК: G01R 29/08
Метки: величины, вертикальной, горизонтальной, напряжённости, относительной, поля, составляющих, электромагнитного
Опубликовано: 01.01.1942
