Генератор импульсов

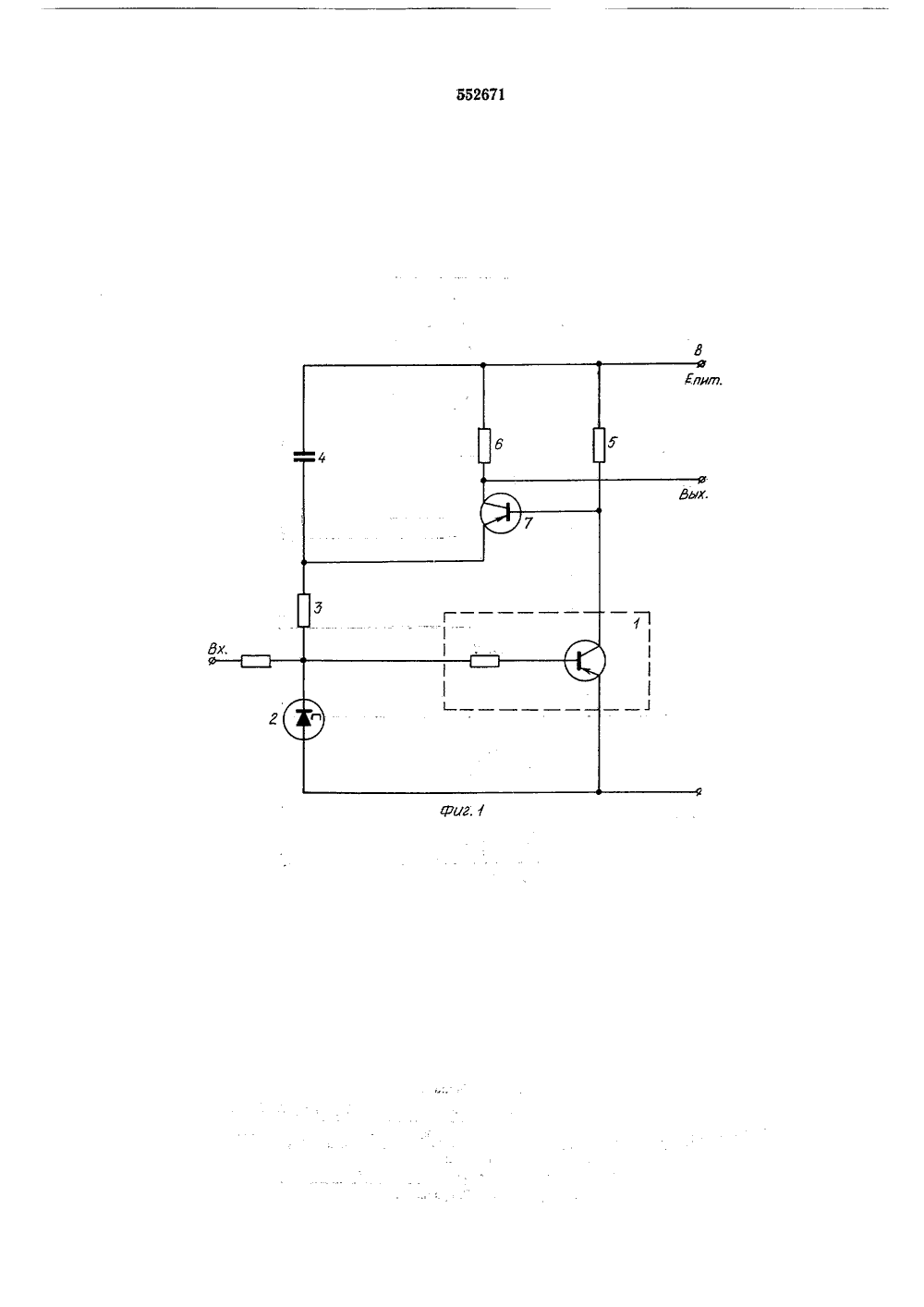

п 1 55267 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиксоединением заявкиГосударственный комитет Совета Министров СССР(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к области импульсной техники и может быть использовано в автогенераторах, в устройствах временной задержки импульсов при разработке элементов вычислительной техники и автоматики. 5Известен генератор импульсов на транзисторе, в базовую цепь которого включен туннельный диод и времязадающая РС-цепь, источник питания, резисторы 1.Недостатком известного генератора являет ся невозможность регулирования скважности выходных импульсов в широких пределах,Цель изобретения - увеличение пределов регулирования скважности выходящих импульсов. 15Это достигается тем, что в генератор импульсов, содержащий транзистор, в базовую цепь которого включен туннельный диод и времязадающая ЛС-цепь, источник питания, резисторы, введен разрядный транзистор, ба за которого соединена с коллектором основного транзистора и через резистор с полюсом источника питания, соединенного через другой резистор с коллектором разрядного транзистора, эмиттер которого через резистор вре мязадающей РС-цепи соединен с катодом туннельного диода и через конденсатор РС- цепи с полюсом источника питания.На фиг, 1 изображена предлагаемая схема генератора импульсов; на фиг. 2 и 3 - Зо временные диаграммы его работы. Устройство содержит транзистор 1, туннельный диод 2, времязадающую ЙС-цепь, состоящую из резистора 3 и конденсатора 4, резисторы 5, б, разрядный транзистор 7. Параллельно эмиттерно-базовой цепи транзистора 1 включен туннельный диод 2 в прямом направлении, катод которого через последовательно соединенные резистор 3 и конденсатор 4 подключен к минусовой шине источника питания 8. Коллектор транзистора 1 соединен с резистором 5 и базой транзистора 7. Эмпттер транзистора 7 подключен к точке соединения резистора 3 и конденсатора 4, а коллектор через резистор б - к указанной шине питания.Генератор импульсов может работать вдвух режимах: в автоколебательном и в ждущем.Принцип работы генератора импульсов вавтоколебательном режиме рассмотрим с помощью временной диаграммы, изображенной на фиг. 2,Предположим, что в момент 1 о подано напряжение питания. Величина резпстора 3 выбирается таким образом, что ток РС-цепи больше тока пика туннельного диода 2. Он переключается в состояние с большим сопротивлением, и заряд конденсатора 4 происходит через эмиттерно-базовую цепь транзистора 1 и резистор 3. Транзистор 1 открыт, транзистор 7 закрыт, напряжение на выходе пав 562671но нулю. По мере заряда конденсатора 4 ток диода 2 падает и в момент времени 11 достигает величины тока впадины 1 Диод 2 переключается и шунтирует вход транзистора 1. Длительность 11 равна 11=3,зС 1 п2+ Д З где 1 г, У 2 - параметры впадины диода 2;Лзз, - входное сопротивление транзистора 1.Напряжение конденсатора 3 в момент 11 равноУс, = 1 Е - У,) (1 - е щ,1 .Начиная с момента 11, транзистор 7 открывается, разряжая конденсатор 4. Ток диода 2 возрастает и в момент 12 достигает тока пика 11. В течение времени-формируется импульс тока на выходе генератора. Длительность разряда 12 - 11 равнас, рзз - гз - 11 32 С 1 п у рЕ - 1 ЗНапряжение конденсатора 4 в момент равно8.-1Ус, =Ус, еВ момент времени 12 диод 2 переключается, вызывая отпирание транзистора 1 и запирание транзистора 7. Разряд конденсатора 4 прекращается и начинается новый цикл,Длительчость заряда в установившемся режиме равнаЕ - . У 2 - Ус, 1 р:3С 1 п2 + 11 113Принцип работы генератора импульсов в ждущем режиме рассмотрим с помощью временной диаграммы, показанной на фиг. 3.Величина резистора 3 выбирается таким образом, чтобы ток диода 2 был меньше то Генератор импульсов, содержащий транзистор, в базовую цепь которого включен тун нельный диод и времязадающая РС-цепь, ысточник питания, резисторы, о т л и ч а ю щ 1 и йс я тем, что, с целью увеличения пределов регулирования скважности выходных импульсов, в него введен разрядный транзистор, ба за которого соединена с коллеКтором осноВного транзистора и через резистор с полюсом источника питания, соединенного через другой резистор с коллектором разрядного транзистора, эмиттер которого через резистор вре мязадающий РС-цепи соединен с катодомтуннельного диода и через конденсатор ЙС- цепи с полюсом источника питания.Источники информации, принятые во внимание при экспертизе:45 1. Авт. св.303714, кл. Н ОЗК З(281, 1971(прототип),то152025 ка пика 1 ь Транзистор 1 выключен, транзистор 7 включен. Напряжение на выходе приблизительно равно нулю. При подаче отрицательного импульса на выход генератора диод 2 переключается, транзистор 1 открывается, транзистор 7 закрывается. Конденсатор 4 заряжается до тех пор, пока ток диода 2 не достигнет величины тока впадины 1,. С этого момента схема возвращается в исходное положение.Длительность задержки 1 зз 11 равна1 зз,=Яз С 1 п12+ Р РЗРегулирование скважности выходных импульсов в широких пределах достигается тем, что разрядная цепь (транзистор 7, резистор 6) отключается от времязадающего конденсатора 4 в моменты его заряда и подключается к нему только после переключения туннельного диода 2. Это позволяет независимо регулировать постоянные времени цепей заряда и разряда в широких пределах,Формула изобретения652671 Рдг Изд,331 Тираж 1054 И Государственного комитета Совета Министро по делам изобретений и открытий 113035, Москва, Ж, Раушская наб,д. 4/5
